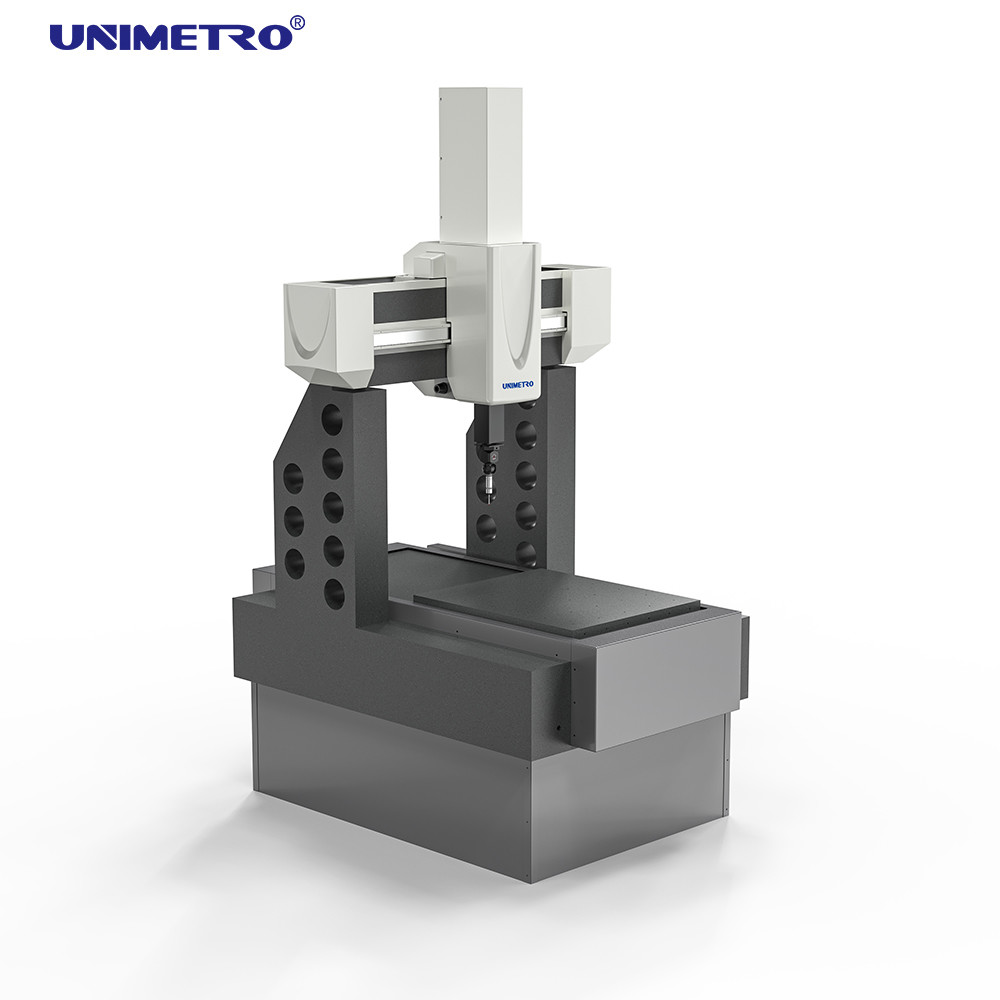

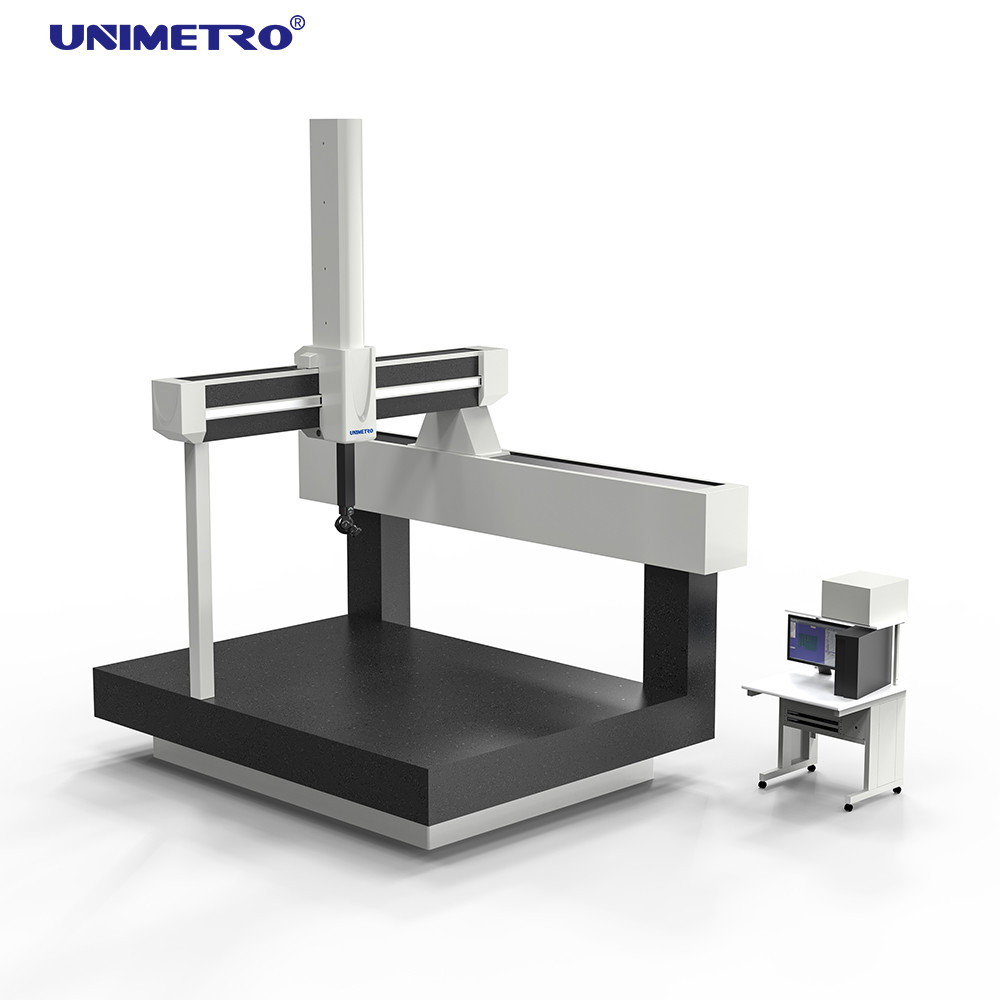

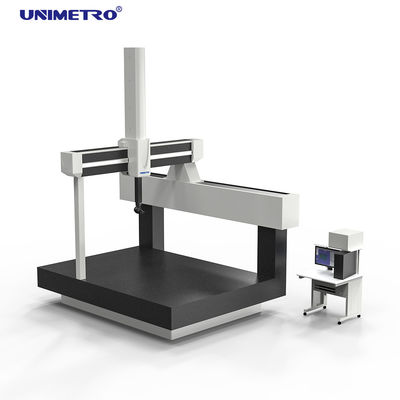

Machine de mesure de coordonnées 3D dotée d'une construction à poutre en céramique pour une précision améliorée
Machine de mesure du même rang en céramique de la conception 3D de poutre avec une plus haute précision
Présentation du produit
La machine de mesure tridimensionnelle de la série Neon adopte une conception céramique innovante pour obtenir des capacités de numérisation et de détection de très haute précision. Particulièrement adapté aux besoins d'application de produits de haute précision dans les domaines de l'électronique, de l'automobile et de l'aérospatiale. Cette machine de mesure à trois coordonnées unique peut être équipée de plusieurs sondes à trois coordonnées.
Paramètres techniques
| Nom du produit |
Plage de déplacement (mm) |
Précision (euh) |
| Type machine de mesure de coordonnées de portique CMM pour l'inspection automobile |
Axe X : 600-1000
Axe Y : 600
Axe Z : 600 |
MPEE : 0,9+L/350um
MPEP : 0,9 um |
Axe X : 800-1500
Axe Y : 800
Axe Z : 700 |
- |
Axe X : 1000-3000
Axe Y : 1000
Axe Z : 800 |
- |
Axe X : 1 500-4 000
Axe Y : 1200
Axe Z : 1000 |
- |
Système logiciel
Logiciel de mesure :Version avancée de Rational-DMIS (CAO)
Manuel:Manuel+disque
Système de contrôle et système de sonde
Système de contrôle :Comprend le joystick, le système de contrôle RENISHAW, comprend le joystick MCU
Ensemble de sondes :RENISHAW MH20i/MCP/PH10T+TP20/PH10M+TP200/PH10M+SP25M/PH10MQ+SP25M...
Stylet de sonde :Stylet RENISHAW M2 M3
Applications typiques
- Pièces de moteurs et boîtes de vitesses automobiles
- Pales, moteurs et pièces d'avions d'aviation
- Ingénierie générale de précision
- Fabrication pharmaceutique
Principales fonctionnalités
Plateforme de travail
Plate-forme en granit de haute qualité, rail de guidage précis en queue d'aronde
La plate-forme de travail en granit sert de base à la machine, sa qualité affectant directement les performances globales. La plate-forme est construite à partir d'un matériau en granit combiné à des rails de guidage précis en queue d'aronde, réduisant efficacement les vibrations de la machine et améliorant les performances globales.
Voie de guidage à trois axes
Entièrement fermé, poutre en céramique, broche
Les axes X et Z sont tous deux dotés d'une construction en céramique, offrant une résistance à la rouille, une excellente rigidité, un coefficient de dilatation thermique plus faible et une plus grande précision.
Support de base
Double mécanisme d'amortissement passif
Les machines à mesurer tridimensionnelles sont généralement utilisées dans les usines de production où les vibrations des machines ou des véhicules de transport à proximité peuvent avoir un impact critique sur la précision. Bien que la création de fondations parasismiques soit une solution de base, elle ajoute des coûts et des complications supplémentaires. Notre support à trois coordonnées intègre une double structure d'amortissement passif pour éviter les effets des vibrations basse fréquence, garantissant ainsi la précision des mesures tout en réduisant le besoin de mesures de fondation antisismique approfondies.
Logiciel
Rational-DMIS est un nouveau progiciel de mesure 3D intégré à grande échelle. Le développement du logiciel prend en compte à la fois les besoins des débutants en matière de facilité d'apprentissage et d'utilisation, ainsi que les exigences fonctionnelles des utilisateurs avancés. Plus important encore, il représente un modèle de standardisation des logiciels de mesure des MMT.
Les programmes Rational DMIS sont conçus avec le noyau DMIS complet et natif jusqu'à la version 5.0 de DMIS, ce qui est fondamentalement différent du soi-disant "support DMIS" (où le noyau n'est pas DMIS). Comme cela est largement reconnu, DMIS est devenu une norme ISO (ISO 22093:2003).
Images du produit
Nos clients et agents
Foire aux questions
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que produit principalement votre entreprise ?
A2 : Nous fabriquons principalement des machines de mesure de vision, des machines de mesure tridimensionnelle, des montages CMM et VMM et des équipements associés.
Q3 : Comment choisir la spécification appropriée ?
A3 : Informez-nous simplement de la variété et de la taille des produits à mesurer, et notre équipe de professionnels vous recommandera des instruments de mesure avec des spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Absolument ! Nous fournissons à la fois des machines standards et des solutions personnalisées adaptées aux exigences des clients.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons apporté des améliorations significatives aux pièces cassables. Vous pouvez avoir confiance en la qualité de nos produits.
