Machine de mesure automatique de la vision à large portée
RÉVISION générale du produit

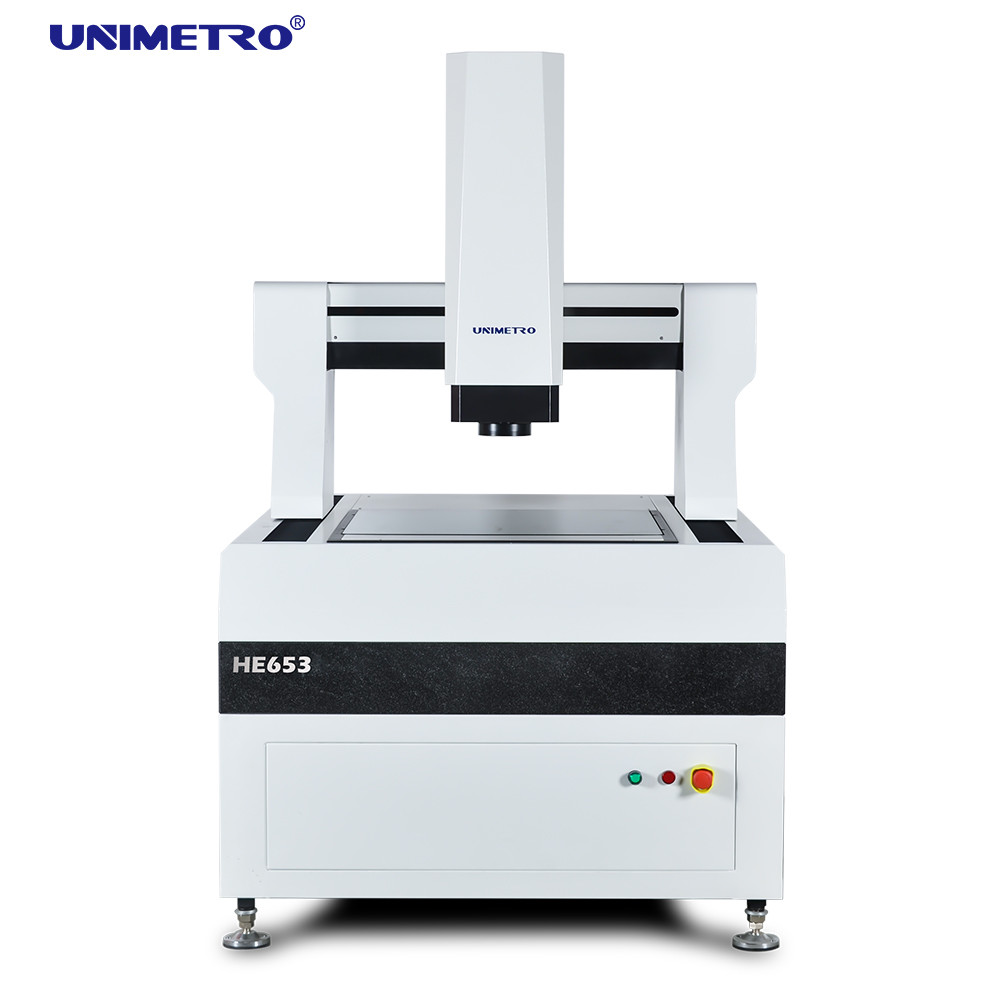

La série HE de systèmes de mesure automatique de la vision de type portique à haut rendement est spécialement conçue pour des mesures de haute précision et à grande échelle.Il adopte une structure de pont mobile entièrement fermée pour maintenir le travail de mesure fixeIl combine une haute précision et une haute efficacité organiquement pour détecter efficacement les paramètres géométriques de divers produits.laminé plaqué au cuivre, du verre plat, du module en cristaux liquides, du moule à couteau, du matériau isolant, de la tôle de précision et autres.
Paramètres
| Modèle |
HE 652
|
HE862
|
Pour les appareils électroniques
|
Pour les appareils électroniques
|
Pour les appareils électroniques
|
Pour les appareils électroniques
|
| X,Y Voyage ((mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Voyage par axe Z ((mm)
|
200 ((peut être augmenté selon les exigences des clients)
|
|
Capacité de charge
|
environ 35 kg
|
| Dimension (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Poids (en kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Résolution
|
0.5 μm (optionnellement 0,1 μm)
|
|
La caméra
|
Caméra numérique GIGA 2M HD
|
|
Lentille de zoom
|
L'objectif de zoom automatique professionnel L'objectif de zoom a un grossissement de 1 à 10X
|
|
Magnification vidéo
|
18~195X (selon les différents modèles de l'appareil photo sélectionné, son grossissement sera variable; le grossissement réel est soumis aux données mesurées)
|
|
VFV
|
8.1~1.3 mm (selon les différents régimes de correspondance de l'appareil photo et de l'objectif, le champ de vision changera en conséquence et le champ de vision réel est soumis aux données mesurées)
|
|
Résultats*
|
≤ (3+L/200) μm
|
|
Éclairage
|
Éclairage de surface LED programmable à 5 anneaux et 8 sections (40 sections d'anneaux, lumière coaxiale, lumière d'anneaux multicolore mobile en option)
|
Application du projet
Pièces en plastique
Pièces métalliques
Moule à imprimer
Partie en caoutchouc
Partie électronique
Partie PCBA
Partie d'engrenage
- Je ne sais pas.
Caractéristiques
◆Conception d'une structure à haute rigidité:

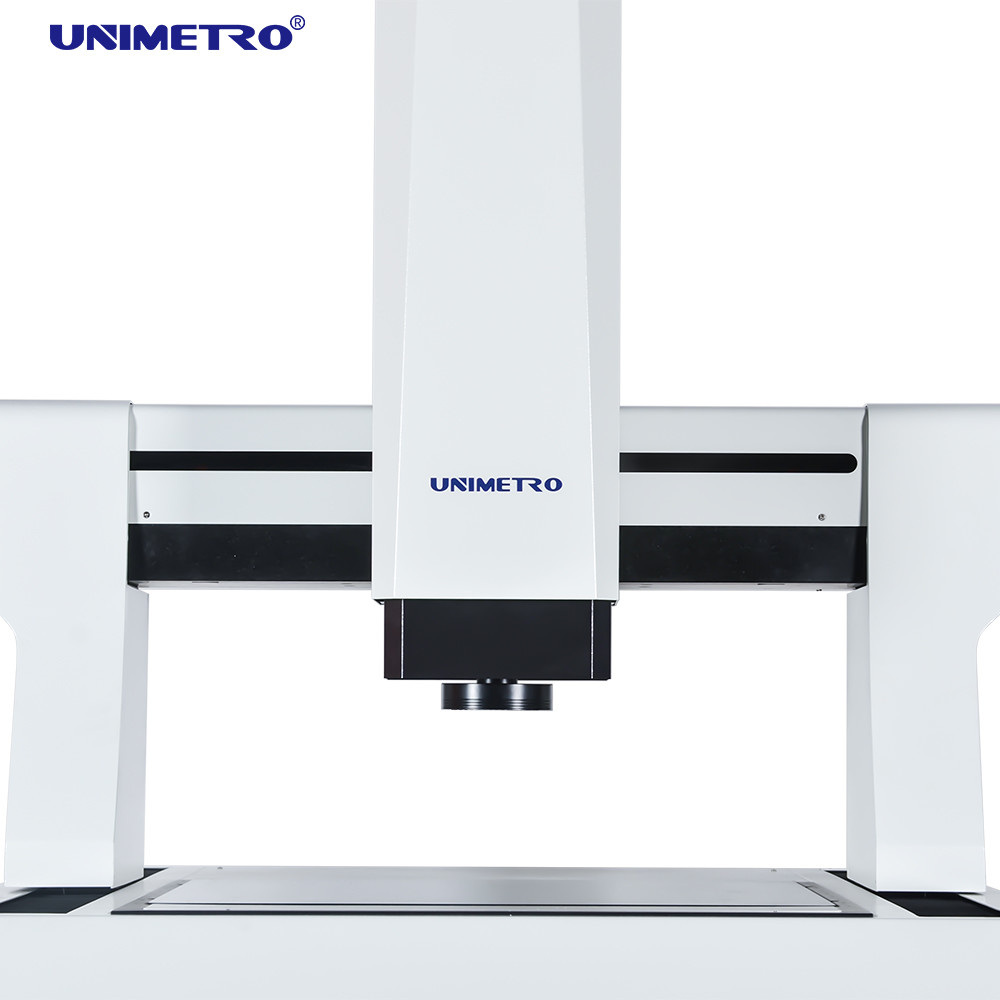

1) L'ensemble de la structure de pont mobile à cadre fermé est adopté, la pièce de mesure est fixée, la capacité de support est grande et les performances de mouvement sont bonnes.
2) Introduction de la technologie d'analyse des éléments finis dans la conception mécanique afin d'assurer une rigidité et une structure mécaniques de haute précision.
3) Base en granit de qualité 000, haute résistance, résistance à la corrosion et bonne stabilité.
4) Tableau de traitement de surface à l'oxyde d'aluminium, commande d'action rapide et flexible, durable et belle.
◆Configuration de haute précision:
1) RENISHAW règle à grille ouverte, résolution 0,5 mm, haute précision et bonne stabilité.
2) Le rail de guidage linéaire de précision, la vis à bille du broyeur et le servo-moteur CA assurent la stabilité de la précision de positionnement du système de machine.
3) La caméra numérique Giga à couleur haute définition de 2M pixels répond aux exigences d'observation claire et de mesure stable.
4) Objectif optique haute définition 6,5x, zoom automatique précis, étalonnage rapide des pixels.
5) Source lumineuse de surface LED programmable à 5 anneaux à 8 zones, système de source lumineuse à contour LED parallèle à la transmission, réglage intelligent de la luminosité à 256 niveaux.
6) Contrôle CNC à axe complet, actionnement du servo-moteur en boucle fermée.
◆Optionnel multi-capteur pour la mesure 3D:
L'instrument de mesure de la vision de type portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure complète des composites 2D / 3D.Il peut également être équipé de capteurs sans contact tels que la sonde et le laser.Il prend également en charge la série complète de supports de sonde RENSHAW, de sorte que les utilisateurs peuvent effectuer la transformation automatique de la mesure à grande échelle sur un seul appareil, améliorant considérablement la productivité.
