| Lieu d'origine: | Guangdong, Chine |
|---|---|
| Nom de marque: | UNIMETRO |
| Certification: | CE,ISO |
| Numéro de modèle: | IL |
| Quantité de commande min: | 1set |
| Prix: | négociable |
| Détails d'emballage: | Emballage sous vide en bois de case+ |
| Délai de livraison: | 20days |
| Conditions de paiement: | L/C, D/A, D/P, T/T, Western Union, MoneyGram |
| Capacité d'approvisionnement: | 20sets par mois |
| Modèle: | Il | Nom de produit: | Type de portique machine de mesure visuelle de commande numérique par ordinateur pour le grand essai |
|---|---|---|---|
| Répétabilité: | 2.5um | Exactitude: | 2.5+L/200um |
| Résolution linéaire d'échelle: | 0.1um | Mode de mesure: | Complètement automatique |
| Appui: | OEM, ODM, adaptent aux besoins du client | Paysage d'application: | Laboratoire/industriel |
| Garantie: | 12 mois | Accessoires facultatifs: | Sonde de laser de sonde de Renishaw, etc. |
| Mettre en évidence: | Type machine de portique de mesure visuelle,machine de mesure 2.5um visuelle,Machine de mesure visuelle d'ODM |
||
Produit Overiew

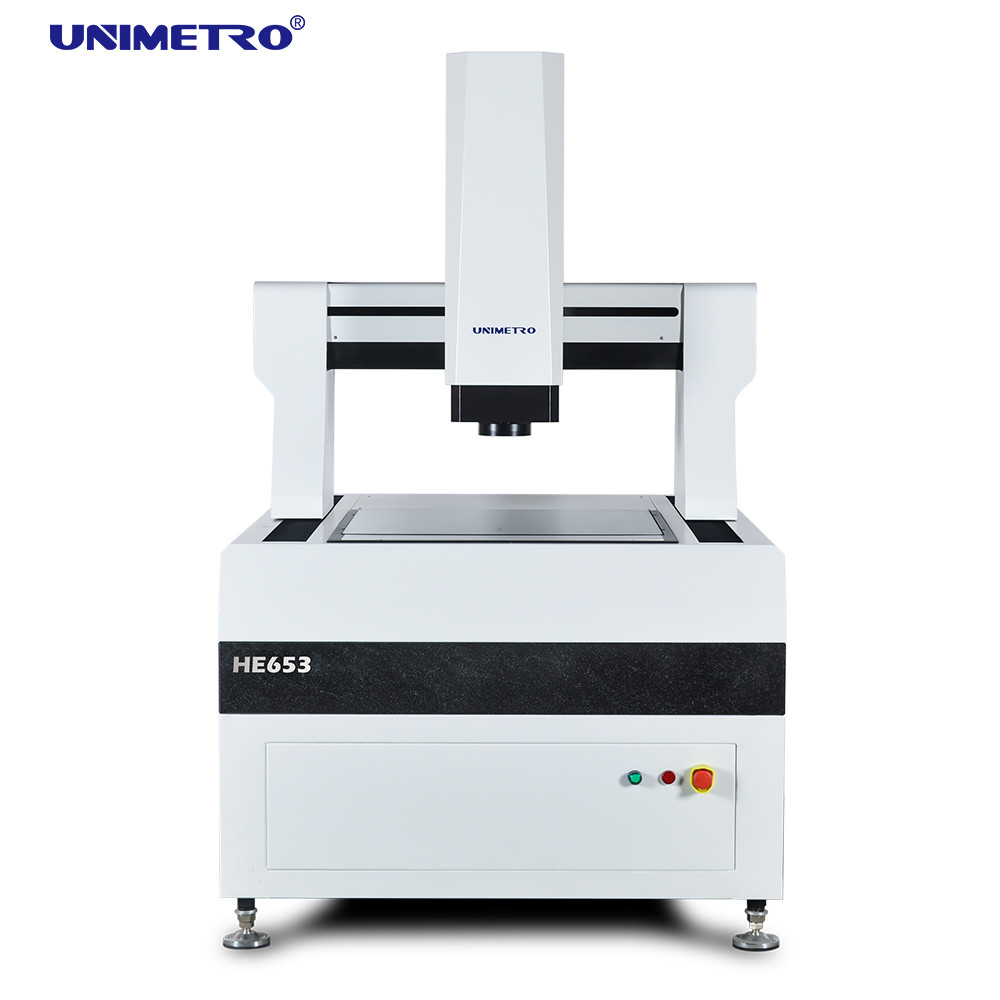

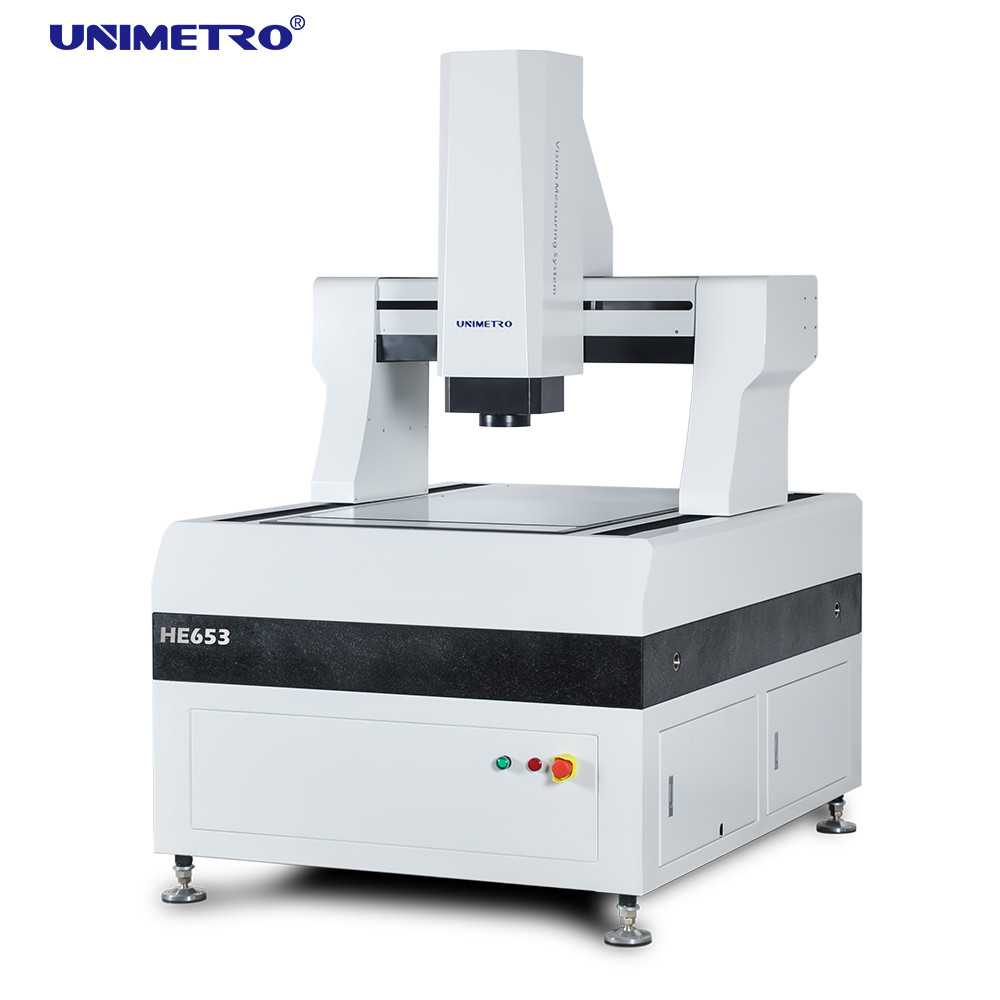

IL série de type à haute efficacité système de portique de mesure automatique de vision est particulièrement conçu pour la mesure à haute précision et à grande échelle. Elle adopte la structure mobile entièrement fermée de pont pour maintenir le travail de mesure fixe. Elle combine à haute précision et à haute efficacité organiquement pour détecter effectivement les paramètres géométriques de divers produits. Actuellement, elle est principalement employée dans la carte de carte PCB, le stratifié plaqué de cuivre, le verre plat, le module en cristal liquide, le moule de couteau, l'isolant, la tôle de précision et autre.
Paramètres
| Modèle | IL 652 | HE862 | HE1080 | HE1210 | HE1512 | HE1812 |
X, voyage de Y (millimètres) | 500*600 | 600*800 | 800*1000 | 1000*1200 | 1200*1500 | 1200*1800 |
Voyage d'axe des z (millimètres) | 200 (peut être augmenté selon les conditions des clients) |
|||||
Capacité de charge | approximativement 35 kilogrammes |
|||||
| Dimension (millimètres) | 1700*1180*1750 | 1700*1280*1750 | 1900*1480*1750 | 2100*1680*1750 | 2500*1880*1750 | 2700*1880*1750 |
| Poids (kilogrammes) | 1500 | 1800 | 2900 | 3200 | 4400 | 4800 |
Résolution | 0.5μm (0.1um pour l'option) |
|||||
Caméra | appareil photo numérique de 2M HD GIGA | |||||
Zoom | rapport optique automatique professionnel de zoom de zoom : 1~10X | |||||
Rapport optique visuel | 18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées) | |||||
Champ de vision | 8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées) | |||||
Accuracy* | μm du ≤ (3+L/200) | |||||
Illumination | Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option) | |||||
Caractéristiques
1) La structure mobile de pont de cadre fermé entier est adoptée, l'objet de mesure est fixé, la portance est grande, et la représentation de mouvement est bonne.
2) présentent la technologie d'analyse par éléments finis dans la conception mécanique pour assurer la rigidité élevée et la haute précision structure mécanique.
3) base de granit de la catégorie 000, résistance de haute résistance et à la corrosion et bonne stabilité.
4) contrôle de table de travail de préparation de surface d'oxyde d'aluminium, rapide et flexible d'action, durable et beau.
L'information de l'entreprise
Notre Client&Agent
| FAQ |
|---|
| Q1 : Êtes-vous une usine ou une société commerciale ? |
| A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures. |
| Q2 : Quelle est votre société principalement dedans ? |
| A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM. |
| Q3 : Comment choisir les spécifications appropriées ? |
| A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées. |
| Q4 : Acceptez-vous le service adapté aux besoins du client ? |
| A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client. |
| Q5 : Quelle est votre période de garantie ? |
| A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit. |
