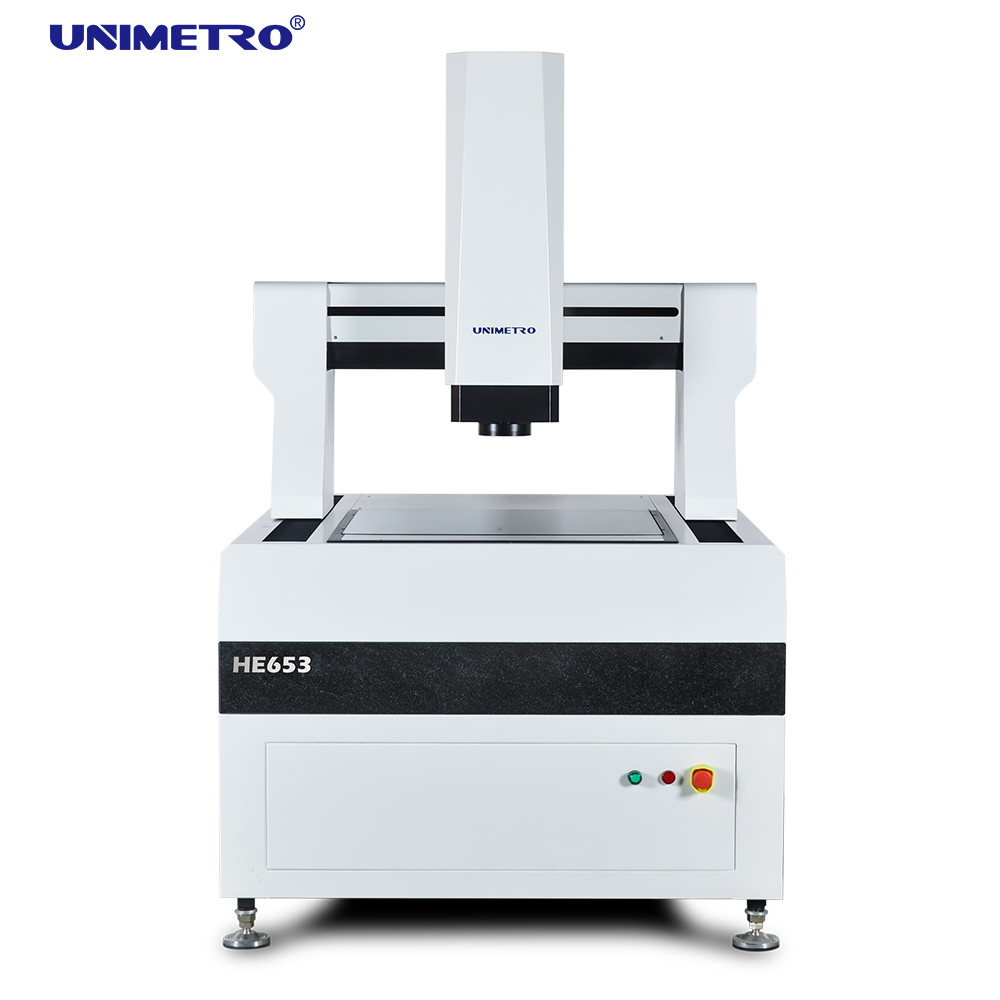

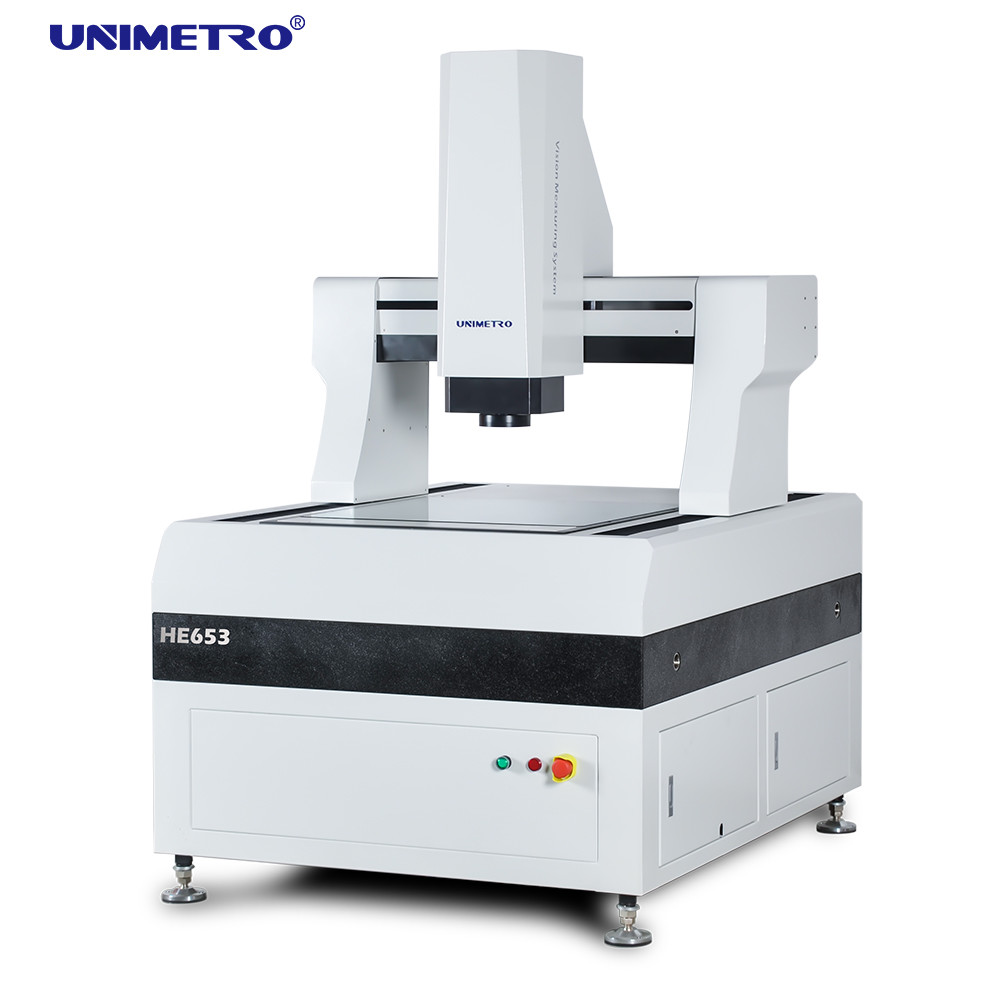

Type machine de mesure vidéo de commande numérique par ordinateur de portique pour l'essai de grande pièce
Présentation du produit
La série HE de système de mesure de vision automatique de type portique à haute efficacité est spécialement conçue pour les mesures de haute précision et à grande échelle. Il adopte une structure de pont mobile entièrement fermée pour maintenir le travail de mesure fixe. Il combine organiquement haute précision et haute efficacité pour détecter efficacement les paramètres géométriques de divers produits. À l'heure actuelle, il est principalement utilisé dans les circuits imprimés PCB, les stratifiés cuivrés, le verre plat, les modules à cristaux liquides, les moules à couteaux, les matériaux isolants, les tôles de précision et autres.
Paramètres
| Modèle |
HE 652
|
HE862
|
HE1080
|
HE1210
|
HE1512
|
HE1812
|
| Déplacement X,Y (mm) |
500*600
|
600*800
|
800*1000
|
1000*1200
|
1200*1500
|
1200*1800
|
|
Voyage sur l'axe Z (mm)
|
200 (peut être augmenté selon les exigences des clients)
|
|
Capacité de charge
|
env. 35 kg
|
| Dimensions (mm) |
1700*1180*1750
|
1700*1280*1750
|
1900*1480*1750
|
2100*1680*1750
|
2500*1880*1750
|
2700*1880*1750
|
| Poids (kg) |
1500
|
1800
|
2900
|
3200
|
4400
|
4800
|
|
Résolution
|
0,5 μm (0,1 um en option)
|
|
Caméra
|
Appareil photo numérique 2M HD GIGA
|
|
Zoom
|
Objectif à zoom automatique professionnel Grossissement de l'objectif zoom : 1 ~ 10X
|
|
Grossissement vidéo
|
18~195X (Selon les différents modèles de caméra sélectionnée, son grossissement changera ; le grossissement réel dépend des données mesurées)
|
|
Champ de vision
|
8,1 ~ 1,3 mm (selon les différents schémas de correspondance de l'appareil photo et de l'objectif, le champ de vision changera en conséquence et le champ de vision réel est soumis aux données mesurées)
|
|
Précision*
|
≤ (3+L/200)μm
|
|
Éclairage
|
Éclairage de surface LED programmable à 5 anneaux et 8 sections (éclairage annulaire à 40 sections, lumière coaxiale, éclairage annulaire multicolore mobile en option)
|
Caractéristiques
◆Conception de structure très rigide :
1) L'ensemble de la structure du pont mobile à cadre fermé est adopté, la pièce de mesure est fixe, la capacité portante est grande et les performances de mouvement sont bonnes.
2) Introduire la technologie d’analyse par éléments finis dans la conception mécanique pour garantir une rigidité élevée et une structure mécanique de haute précision.
3) Base en granit de qualité 000, haute résistance, résistance à la corrosion et bonne stabilité.
4) table de travail pour traitement de surface en oxyde d'aluminium, contrôle d'action rapide et flexible, durable et esthétique.
◆Configuration de haute précision :
1) Règle à réseau ouvert RENISHAW, résolution 0,5 um, haute précision et bonne stabilité.
2) Le rail de guidage linéaire de précision, la vis à billes de la meuleuse et le servomoteur AC assurent la stabilité de la précision de positionnement du système de machine.
3) L'appareil photo numérique Giga couleur haute définition de 2 millions de pixels répond aux exigences d'observation claire et de mesure stable.
4) Objectif optique haute définition 6,5x, zoom automatique précis, calibrage rapide des pixels.
5) source de lumière de surface LED programmable à 5 anneaux et 8 zones, système de source de lumière de contour LED parallèle à transmission, réglage intelligent de la luminosité à 256 niveaux.
6) Contrôle CNC à axe complet, servomoteur AC en boucle fermée complète.
◆Multi-capteur en option pour la mesure 3D :
L'instrument de mesure de vision de type grand portique de la série HE peut être équipé d'une variété de capteurs 3D pour une mesure composite 2D/3D complète. Il peut également être équipé de capteurs sans contact tels qu'une sonde et un laser. Il prend également en charge la série complète de supports de sonde RENSHAW, afin que les utilisateurs puissent effectuer la transformation automatique des mesures à grande échelle sur un seul appareil, améliorant ainsi considérablement la productivité.
