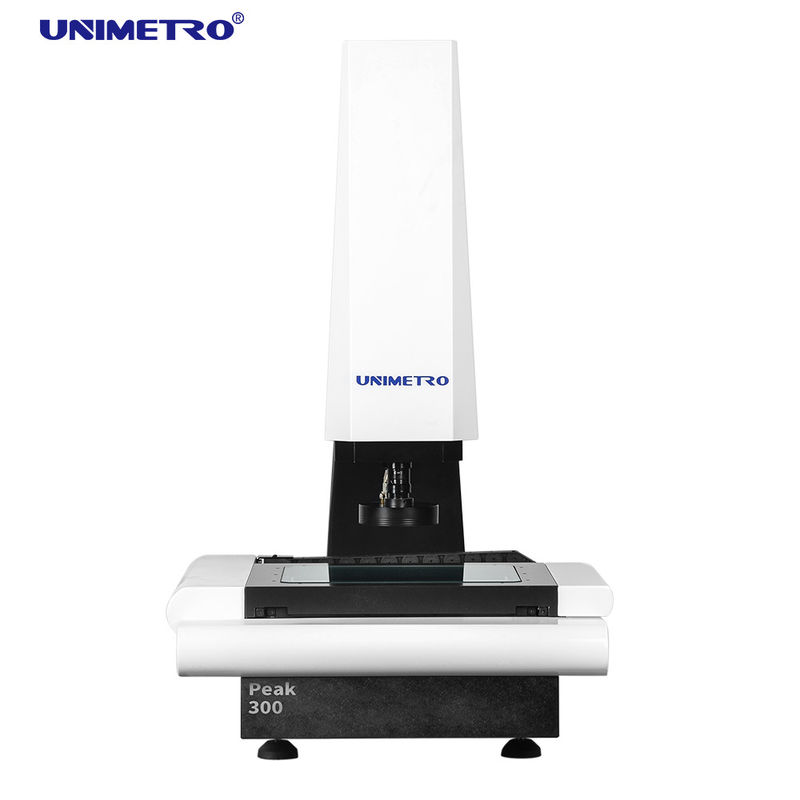

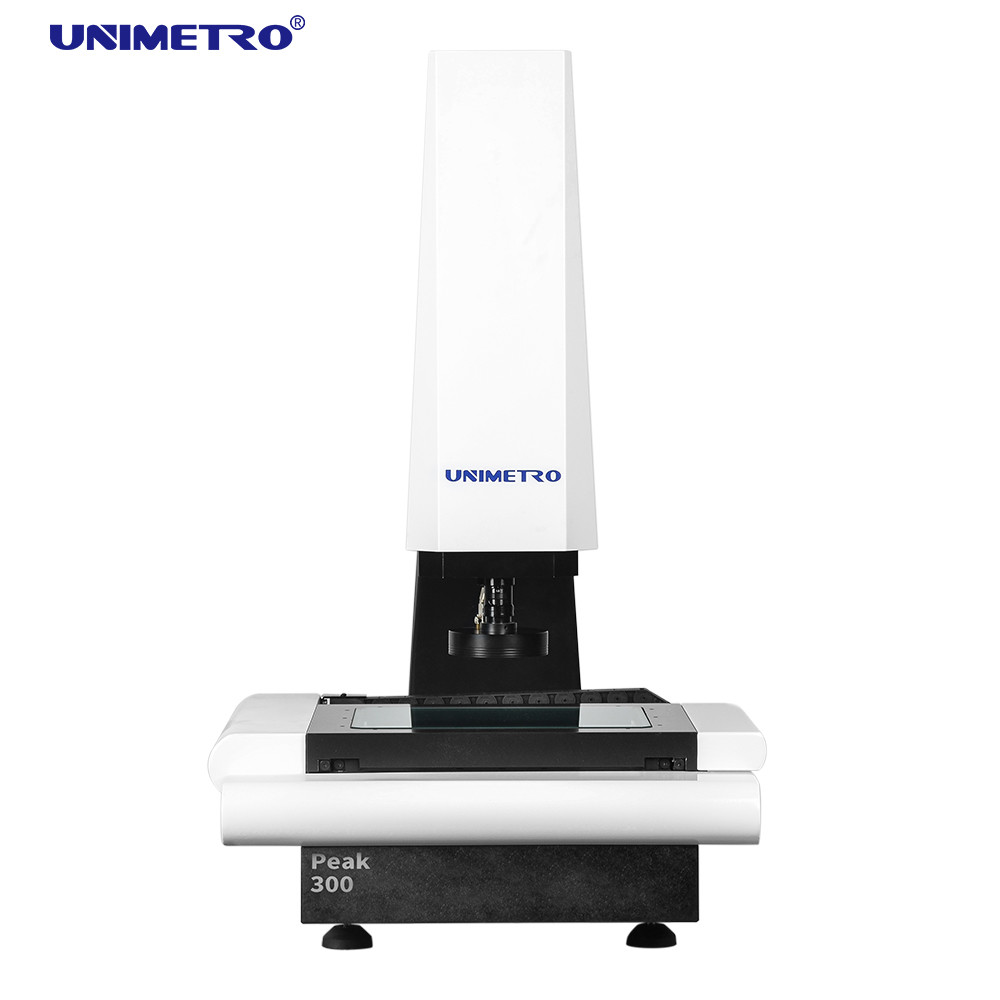

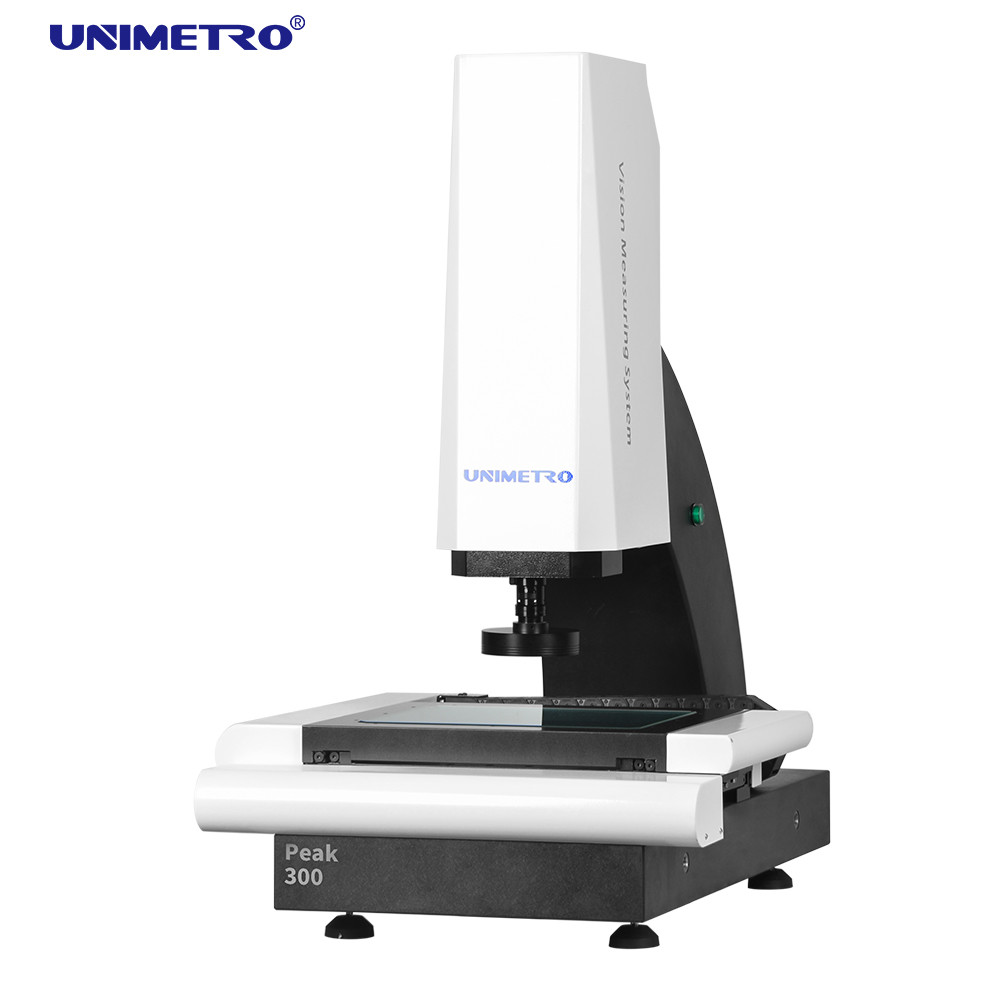

APERÇU DU PRODUIT :
Aspect standard de l'armoire électrique en option
Paramètres
| Modèle |
PIC 300
|
PIC 400
|
|
Dimension (mm)(L*L*H)
|
850*650*1060
|
1000*800*1080
|
|
Plage de mesure (mm)(X*Y*Z)
|
300*200*200
|
400*300*200
|
|
Précision (μm)
|
3+L/200
|
3+L/200
|
|
Répétabilité (μm)
|
3
|
3
|
|
Poids (kg)
|
120
|
150
|
|
Caméra
|
Caméra CCD analogique de qualité industrielle et carte vidéo SV2000E
|
|
Lentille
|
Objectif à zoom manuel dentelé Objectif à zoom manuel 0,7-4,5X / 0,7-4,5X avec retour de signal (en option) / Objectif à zoom automatique (en option)
|
|
Grossissement
|
18-188X (une combinaison différente d'appareil photo et d'objectif conduit à une plage de grossissement différente
|
|
Champ de vision
|
8,1-1,3 mm (une combinaison différente de caméra et d'objectif conduit à une plage de FOV différente)
|
|
Distance de travail
|
108mm
|
|
Résolution des échelles linéaires
|
0,0005mm
|
|
Illumination
|
3 anneaux programmables, éclairage annulaire de surface à 8 sections, éclairage de contour parallèle programmable
|
Caractéristiques
◆ Contrôle des détails de qualité
1. Base et colonne en granit, excellente stabilité ;
2. L'étape de travail en aluminium rend le contrôle de mouvement à réaction rapide et flexible ;
3. Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;
4. Standard avec guide linéaire de précision, servomoteur AC, etc., pour assurer la précision et la stabilité du système de mouvement ;
5. Le système de contrôle intégré, intégrant le contrôle de mouvement et le contrôle de tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.
◆ Configuration hautes performances
1. Contrôle automatique CNC à trois axes XYZ et positionnement précis ;
2. Échelle linéaire en verre de haute précision de 0,1 um pour assurer la précision de positionnement et la précision de mesure du système ;
3. Objectif zoom haute résolution 6,5x, doublement précis et correction unique des pixels uniquement nécessaires ;
4. Avec un éclairage froid LED à 3 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions et réaliser un réglage intelligent de la luminosité à 256 niveaux.
◆ Logiciel de mesure efficace
1. Avec le logiciel de mesure composite External-Array RationalVue, la série ULTRA est capable d'offrir une puissante fonction de mesure composite 2D/3D ;
2. L'interface d'opération simple et facile à comprendre rend la mesure plus simple et efficace ;
3. Un programme de mesure automatique peut être défini pour effectuer la mesure par lots de manière efficace et rapide.
◆ Extensibilité flexible
1. Plusieurs types de capteurs sans contact et de système de fixation rapide sont en option, ce qui peut satisfaire différentes exigences de mesure de différents clients
2. Un anneau lumineux LED couleur mobile est disponible pour la série ULTRA, ce qui rend la série plus flexible et plus puissante pour différentes pièces avec différents types de matériaux ou de formes, offre une application de mesure plus puissante.
3. Grâce à l'extensibilité flexible de la série PEAK, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robot, augmentant considérablement l'efficacité de la mesure,
