Équipement de mesure optique de bonne qualité machine de mesure de vision manuelle machine vmm
La machine de mesure de la vision manuelle peut être utilisée comme indiqué ci-dessous
Définition

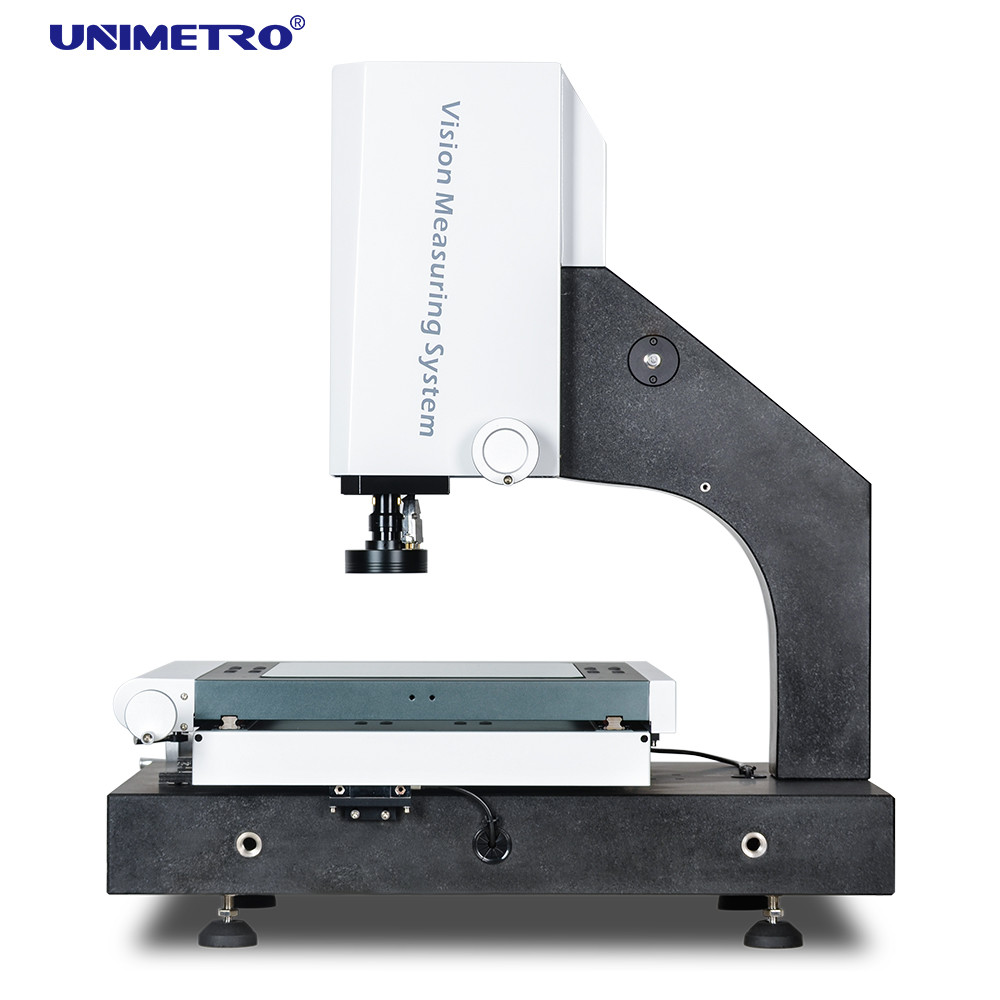

▶Base et colonne en granit, excellente stabilité;
▶La scène de travail en aluminium, rend le contrôle de mouvement rapide et flexible;
▶Utilisant le chemin de guidage linéaire HIWIN et le rail de guidage linéaire de haute précision, avec étape de travail en aluminium et traitement de surface d'anodisation dure,assure une performance dynamique élevée et une utilisation longue du cycle de vie de la machine.
▶Le système de commande intégré, intégré au contrôle du mouvement, et tous les signaux de commande tels que l'éclairage et la lecture linéaire de l'échelle, assurent une performance extrêmement stable de la machine.
Échelles linéaires à résolution 0,5 μm
¢ Fonction de mise au point automatique haute performance
Compatible avec la sonde tactile Renishaw
¢ Travail en aluminium et anodisation dure

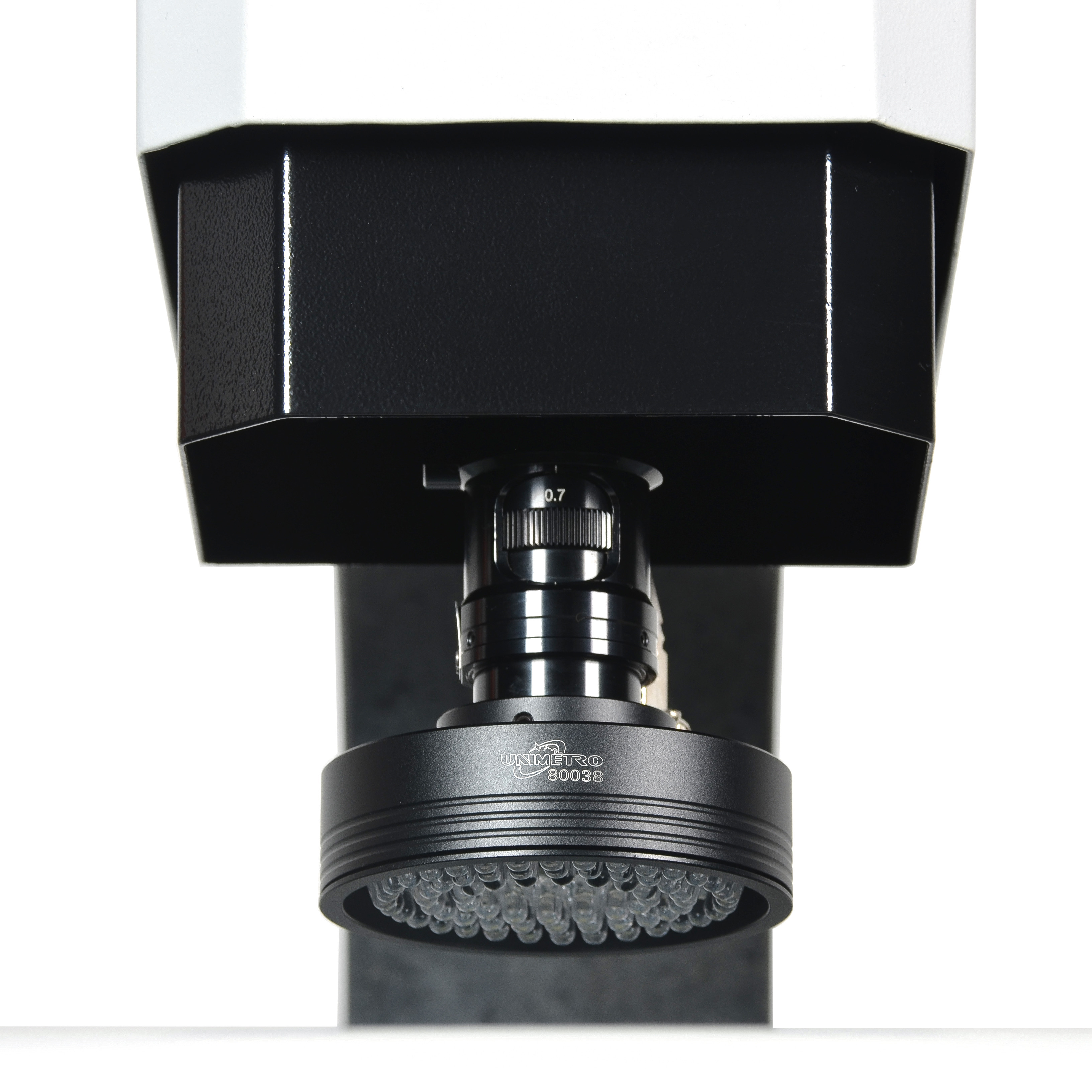

- 3 anneaux 8 sections LED, réglage logiciel et programmable
¢ Contrôle par logiciel et programmable de la lumière parallèle
Caméra numérique HD de 1,2M pixels
¢ boîte de commande intégrée
∆ Axe Z commande motorisée
La direction linéaire de HIWIN
Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires

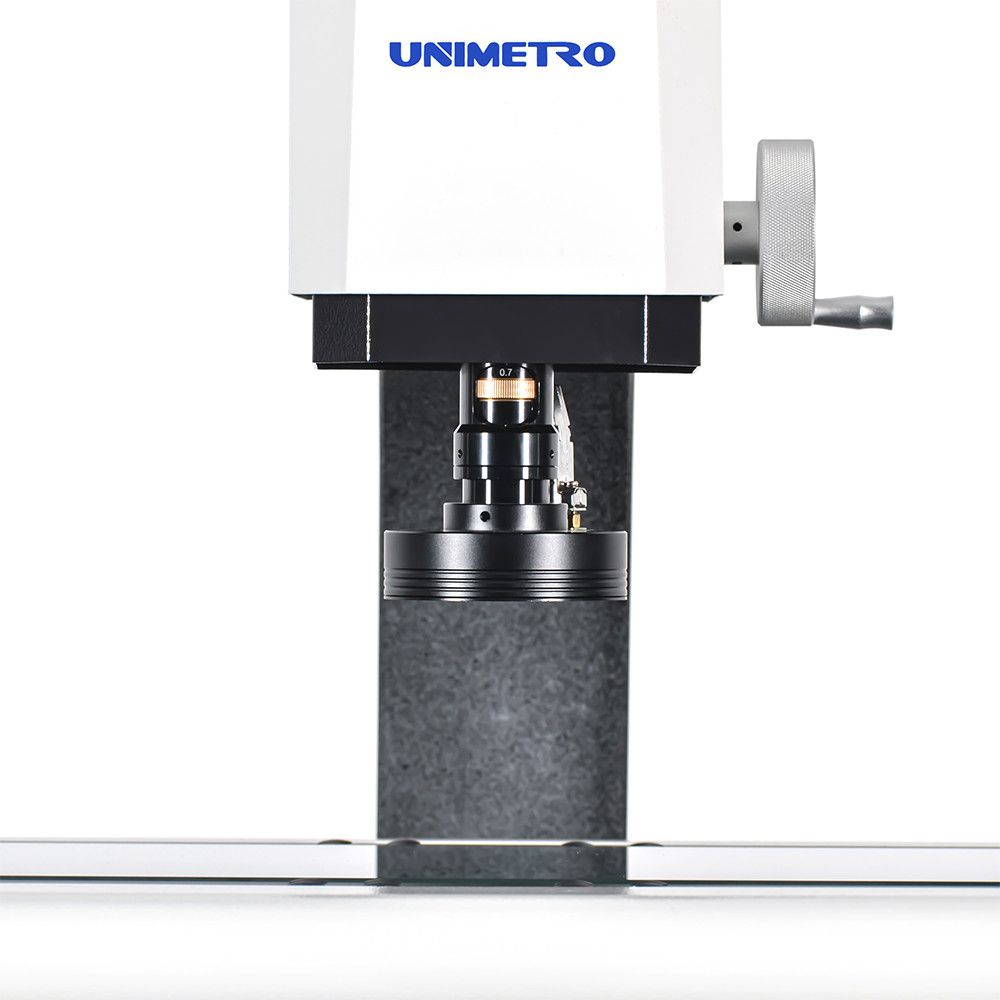

Lentille zoom à dent manuelle 0,7-4,5X avec capteur de rétroaction du signal de grossissement
Caractéristiques de la sonde
Notre appareil de mesure de la vision manuellepeut réaliser une fonction 3D en ajoutant une sonde.
¢ Facile à étalonner
Toucher sous plusieurs angles
¢ Réglage rapide du système de coordonnées
Compatible avec la gamme complète de Renishaw stylis
Le module CAD est pris en charge (facultatif)
¢ Sortie de dessin 3D
Compatible avec la sonde stellaire
Mesure des dimensions en 3D
Paramètres
| Modèle |
Pour les produits: |
Pour les appareils électriques |

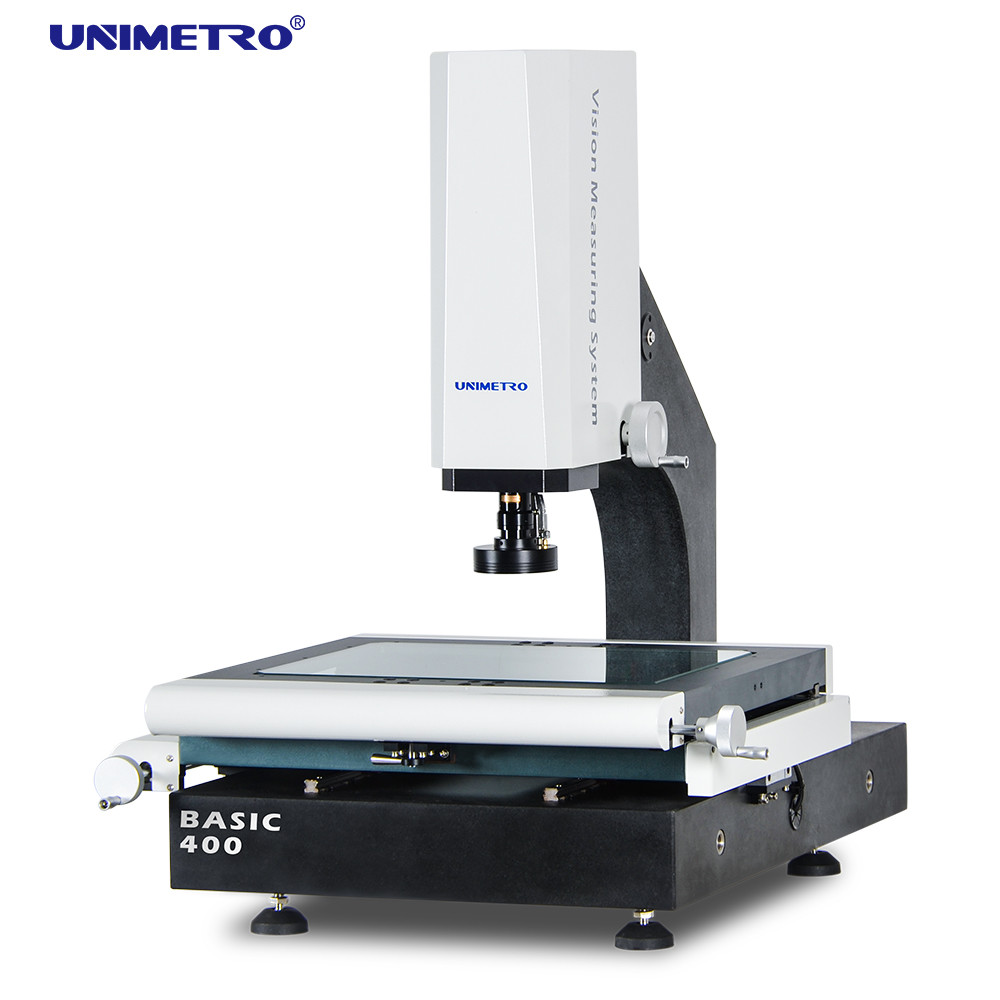

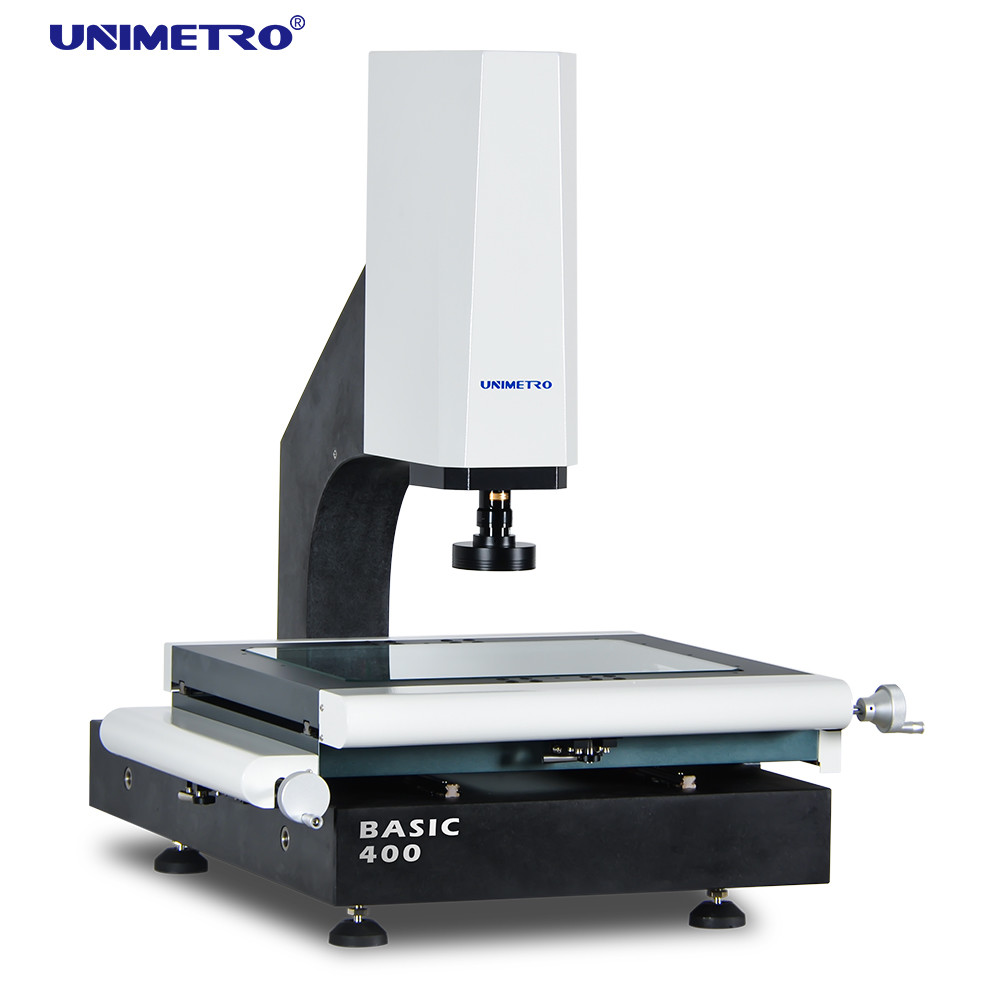

Le système de base 400 |
Pour les produits de base: |
| Dimension (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| L'écart de mesure (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Précision de mesure (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg ou plus |
290 kg |
| L'image et la mesure |
Le CCD |
1Une caméra numérique.2M pixel HD. |
| Lentille |
0.7-4.5X lentille zoom dentée manuelle avec capteur de rétroaction du signal de traitement |
| Magnification |
18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.) |
| Le champ de vision |
8.1 à 1.3 mm |
| Distance de travail |
80 mm |
| Résolution à échelle linéaire |
0.5 μm ((0,1 μm en option) |
| Système de conduite |
Contrôle manuel des axes X, Y et Z |
| Éclairage |
Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option |
L est la longueur de mesure ((mm), la précision mécanique de l'axe Z et la précision de mise au point sont liées à la surface de la pièce. ** L'agrandissement est une valeur approximative,il est lié à la dimension du moniteur et à la résolution.
Le champ de vision ((mm) = (diagonale*horizontale*verticale)
0.5X ou 2X objectif est disponible en option, et réaliser l'agrandissement de l'image: 13X ~ 86X ou 52X ~ 344X.
Fonction du logiciel
Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,
fonction puissante, permet aux utilisateurs d'obtenir des mesures rapides et précises.
Le logiciel offre une interface utilisateur complète en anglais, permet également le développement de nouvelles langues
¢ Envoyer le fichier CAD et mesurer
¢ Matrice de pièces et macro-mesure
️ mise au point automatique et mesure de la hauteur
La fonction de navigation permet de localiser rapidement
¢ Fonction de mesure géométrique efficace
¢ Rapports de données multiples et fonction de sortie graphique des données
Programme d'utilisation flexible
Créer des éléments de référence
¢ Fonction de détection de bord puissante
Le support de plusieurs accessoires externes
Calcul automatique des tolérances géométriques des éléments
Mesurer rapidement et facilement une production complexe
Informations sur la société
Notre client et notre agent
| Questions fréquentes |
| Q1: Êtes-vous une usine ou une société commerciale? |
| R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2: Quelle est la principale activité de votre entreprise? |
| R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc. |
| Q3: Comment choisir la spécification appropriée? |
| A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées. |
| Q4: Acceptez-vous le service personnalisé? |
| R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client. |
| Q5: Quelle est votre période de garantie? |
A5: Notre période de garantie de produit est de 1 an.
Vous pouvez être assuré de la qualité de notre produit. |
