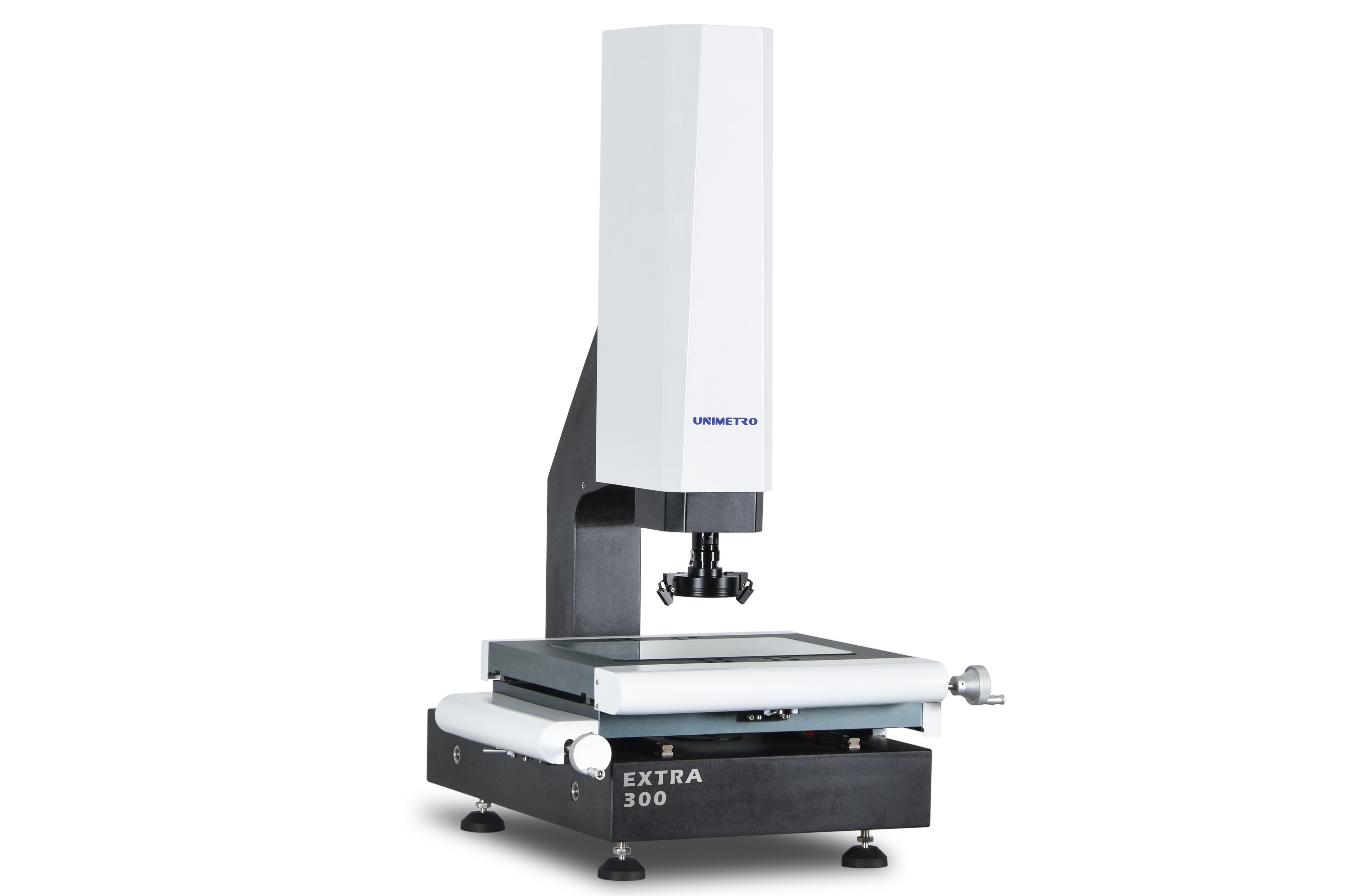

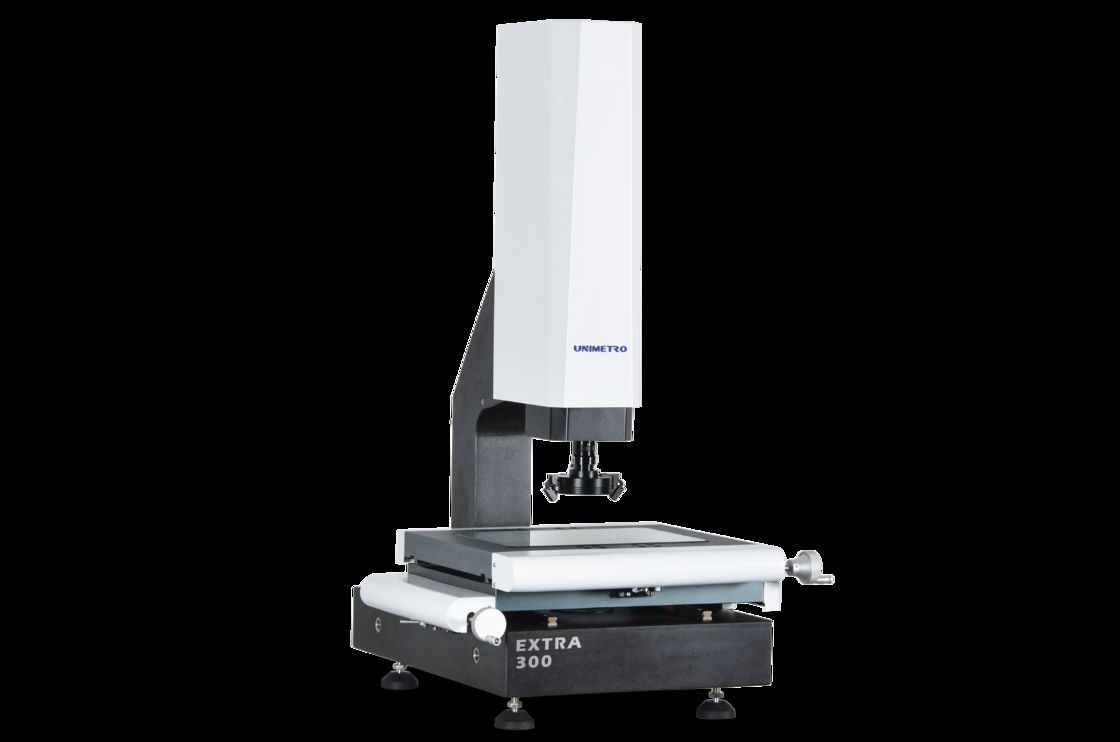

Machine de mesure de vision semi-automatique Unimetro E300 avec répétabilité de 2,5 μm pour la profilométrie

Notre machine de mesure visuelle a les fonctionnalités ci-dessous :

▶Base et colonne en granit, excellente stabilité ;

▶L'axe Z adopte un guide linéaire de haute précision et un système de contrôle de servomoteur pour réaliser une mise au point automatique, éliminer l'erreur de mise au point artificielle et améliorer la précision et la stabilité des mesures ;

▶La scène de travail en aluminium rend le contrôle de mouvement rapide et flexible ;

▶La source de lumière de surface LED programmable à 3 anneaux et 4 sections, le système de source de lumière de contour LED parallèle à transmission et le module de réglage de la lumière intégré du logiciel peuvent contrôler librement la luminosité de la lumière dans 3 anneaux et 4 zones.

Les configurations de notre machine de mesure visuelle sont les suivantes :

◉ Échelles linéaires à 3 axes de résolution 0,5 um

◉ Appareil photo numérique HD de 1,2 million de pixels

◉ Boîtier de contrôle de base intégré

◉ Commande motorisée de l'axe Z

◉ Voie de guidage linéaire HIWIN

◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

◉ Avec indicateurs laser pour le positionnement et la mise au point auxiliaires

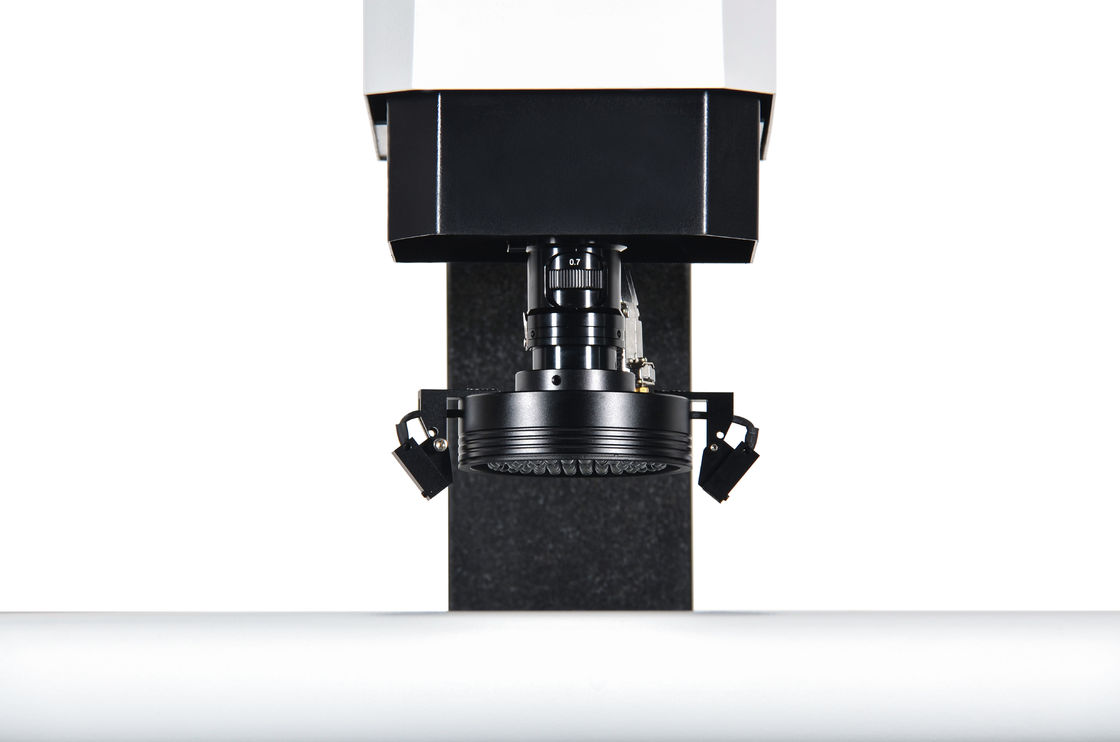

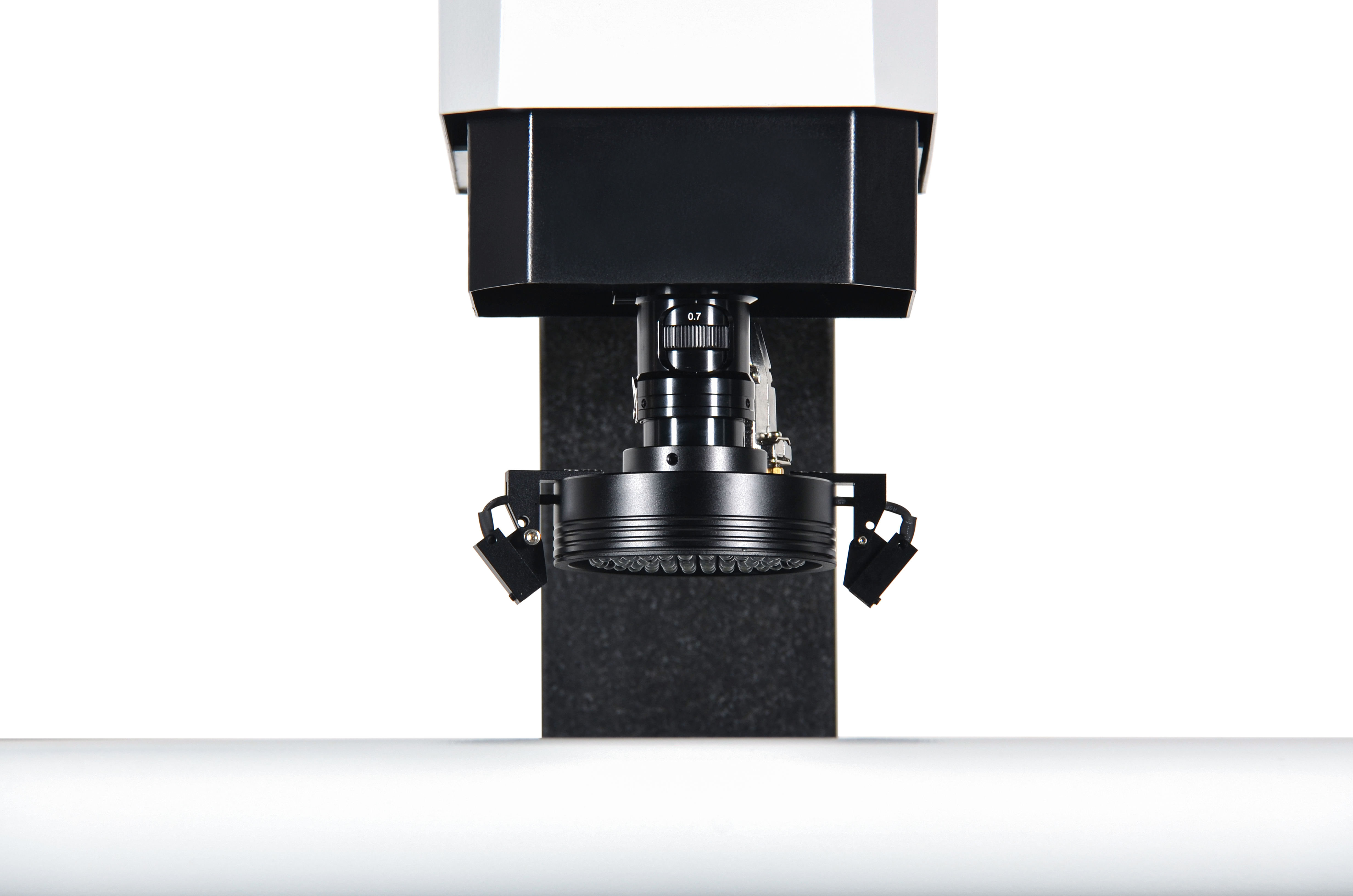

◉ Objectif zoom manuel 0,7-4,5X avec capteur de retour de signal de grossissement

Notre machine de mesure visuelle peut ajouter une sonde pour réaliser une fonction 3D

◉ Calibrage facile

◉ Toucher à plusieurs angles

◉ Paramétrage rapide du système de coordonnées

◉ Compatible avec toute la gamme de stylets Renishaw

◉ Module CAO pris en charge (facultatif)

◉ Sortie de dessin 3D

◉ Compatible sonde étoile

◉ Mesure des dimensions 3D

◉ L'image et la sonde tactile combinent la mesure

◉ Support de sonde pris en charge (en option)

Les paramètres de notre machine de mesure visuelle sont comme le montre le tableau ci-dessous :

		Extra200	Extra300	Extra400	Extra500
Dimension (mm)(LxlxH)		550*540*930	600*740*980	700*840*980	800*940*980
Plage de mesure (mm)(XxYxZ)		200*100*150	300*200*200	400*300*200	500*400*200
Précision de mesure (μm)		2,5+L/100			3,0+L/100
Répétabilité (μm)		2.5			3
Poids (kg)		140	190	240	290
Image et mesure	Caméra	Appareil photo numérique HD de 1,2 millions de pixels
	Lentille	Objectif zoom manuel 0,7-4,5X avec capteur de retour de signal de grossissement
	Grossissement	18-195X (pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent)
	Champ de vision	8,1 mm ~ 1,3 mm
	Distance de travail	80mm
Résolution d'échelle linéaire		0,5 μm (0,1 μm en option)
Système de conduite		Contrôle manuel des axes X et Y, contrôle CNC en boucle fermée de l'axe Z et fonction AUTO FOCUS disponibles
Éclairage		Lumière de surface annulaire Led Programmable à 4 sections, lumière de contour LED parallèle, lumière annulaire LED à 8 sections, lumière coaxiale, en option





INSPECTER LE LOGICIEL DE MESURE DE VISION 3D

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,

fonction puissante, permet aux utilisateurs d'obtenir une mesure rapide et précise.

Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.



◉ Saisissez le fichier CAO et mesurez

◉ Programme utilisateur flexible

◉ Création d'éléments de référence

◉ Fonction de détection de bord puissante

◉ Prise en charge de plusieurs accessoires externes

◉ Calcul automatique de la tolérance géométrique des éléments

◉ Mesurer rapidement et facilement une production complexe
