Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE ISO
Numéro de modèle: E300
Quantité de commande min: 1set
Prix: usd5460-usd6300usd/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Détail Infomation
Dimension: 600*740*980mm gamme de mesure: 300*200*200
Exactitude de mesure: 2.5+L/100 Poids: 190kg
Répétabilité: 2.5μm
Surligner:

Machine semi automatique Vmm

,

mesure de la vision par ordinateur 190kg

,

Mesure de vision par ordinateur de la CE


Description de produit

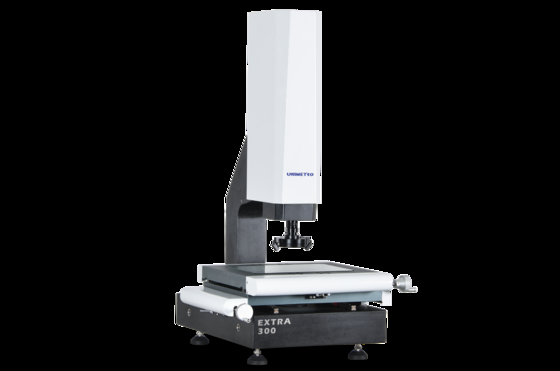

Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 0

Notre machine de mesure visuelle a au-dessous de la caractéristique :

Base de granit et colonne, excellente stabilité ;

▶L'axe des z adopte le système de contrôle de guide linéaire à haute précision et de moteur servo pour réaliser la focalisation automatique, pour éliminer l'erreur de la focalisation artificielle, et améliore l'exactitude et la stabilité de mesure ;

▶L'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;

▶3 la source lumineuse de surface programmable de la section LED de l'anneau 4, le parallèle LED de transmission contournent le système de source lumineuse, et le module léger intégré d'ajustement du logiciel peut librement commander l'éclat de la lumière dans 3 anneaux et 4 zones.

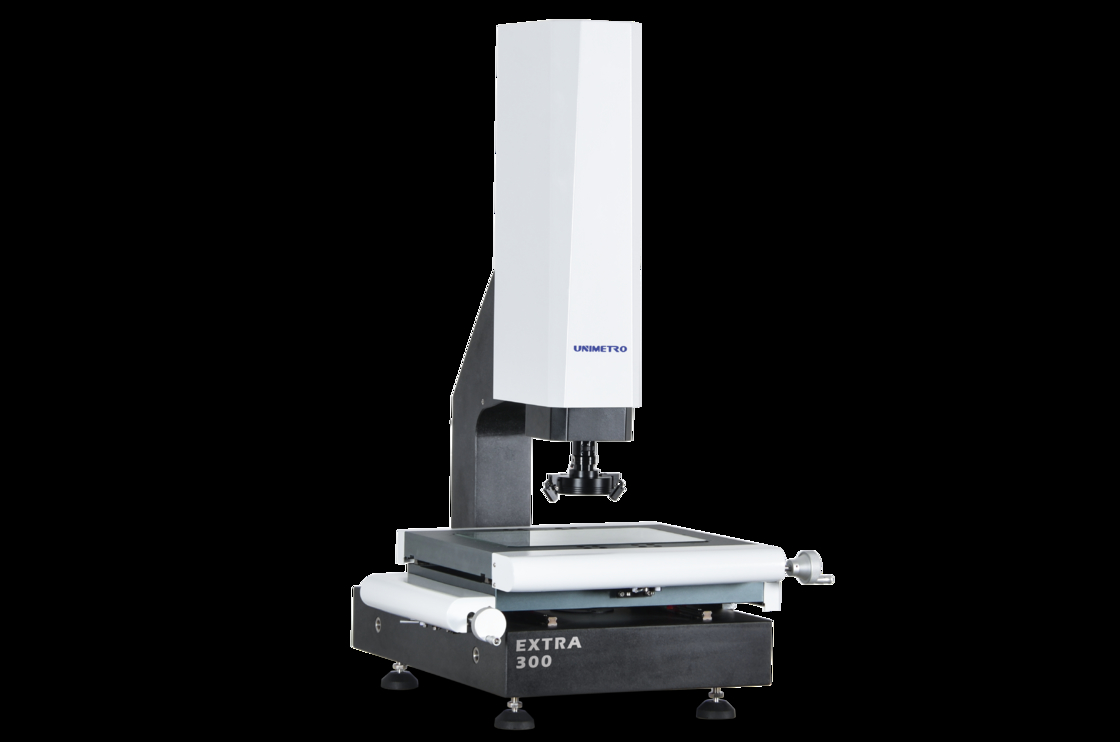

Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 1

Les configuations de notre machine de mesure visuelle sont aussi ci-dessous :

3 échelles linéaires de résolution de l'axe 0.5um

Fonction automatique de foyer de haute performance
◉Compatible avec la sonde de contact de Renishaw
◉Étape en aluminium de travail et anodisation dure
◉3 contrôle de logiciel de lumière d'anneau de la section LED des anneaux 8 et programmable
Le chemin léger parallèle LED contournent le contrôle léger de logiciel et programmable
appareil photo numérique du pixel HD de 1.2M
Boîte de contrôle intégrée de noyau
◉Contrôle motorisé par axe de Z
◉Manière linéaire de guide de HIWIN
◉Générateur d'impulsion manuel pour le contrôle de mouvement d'axe de Z
◉Avec des indicateurs de laser du positionnement et de la focalisation auxiliaires
zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de rapport optique

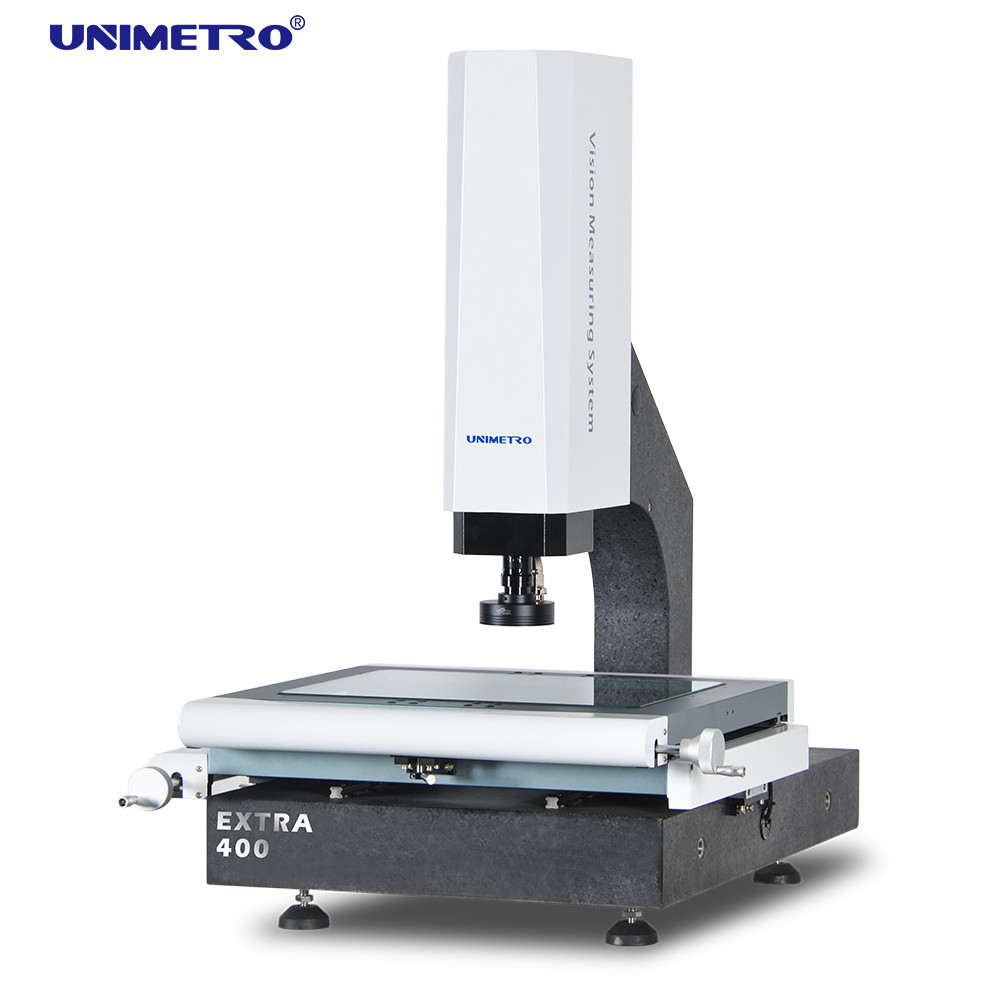

Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 2
Notre machine de mesure visuelle peut ajouter la sonde pour réaliser la fonction 3d
Calibrage facile

Contact multiple d'angle

◉Arrangement rapide de système de coordonnées

◉Compatible à en trait plein des stylis de Renishaw

◉Module de DAO soutenu (facultatif)

sortie 3D de dessin
◉Sonde d'étoile compatible
mesure de la dimension 3D
◉Mesure de cartel de sonde d'image et de contact
Support de sonde soutenu (facultatif)

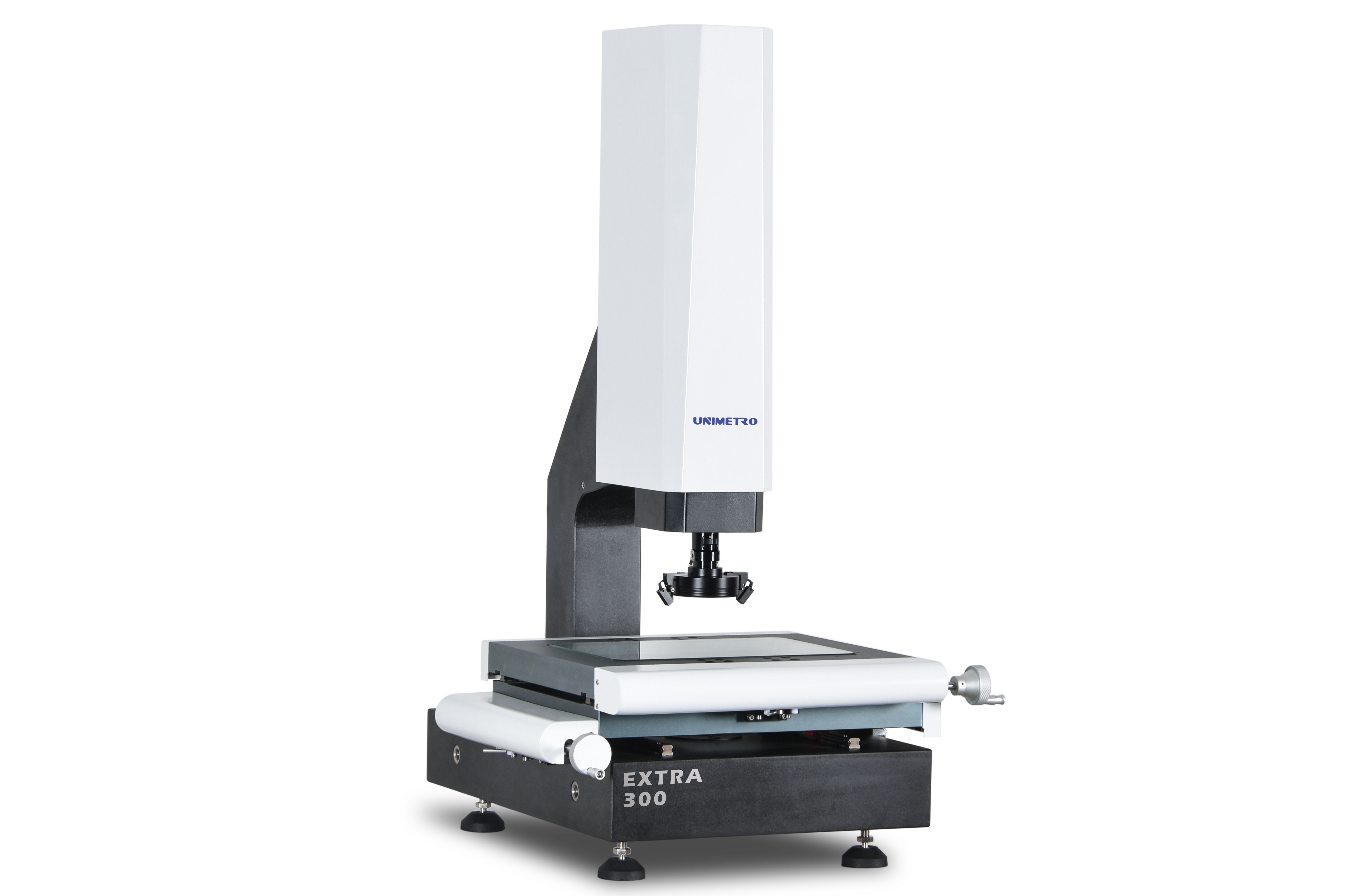

Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 3

Notre paramètre visuel de machine de mesure sont aussi au-dessous des expositions de diagramme :

  Extra200 Extra300 Extra400 Extra500
Dimension (millimètre) (LxWxH) 550*540*930 600*740*980 700*840*980 800*940*980
Chaîne de mesure (millimètre) (XxYxZ) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitude de mesure (μm) 2.5+L/100 3.0+L/100
Répétabilité (μm) 2,5 3
Poids (kilogrammes) 140 190 240 290
Image et mesure Caméra appareil photo numérique du pixel HD de 1.2M
Lentille zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de maganification
Rapport optique 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent.)
Champ visuel 8.1mm~1.3mm
Distance de fonctionnement 80mm
Résolution linéaire d'échelle 0.5μm (0.1μm facultatifs)
Système d'entraînement Contrôle de manuel de X, d'axe des ordonnées, contrôle fermé de commande numérique par ordinateur d'axe de Z et fonction AUTOMATIQUE de FOYER disponibles
Illumination Les 4 sections programmables ont mené la lumière de surface d'anneau, LED parallèle contournent la lumière légère d'anneau de 8 sections LED, lumière coaxiale, pour l'option.

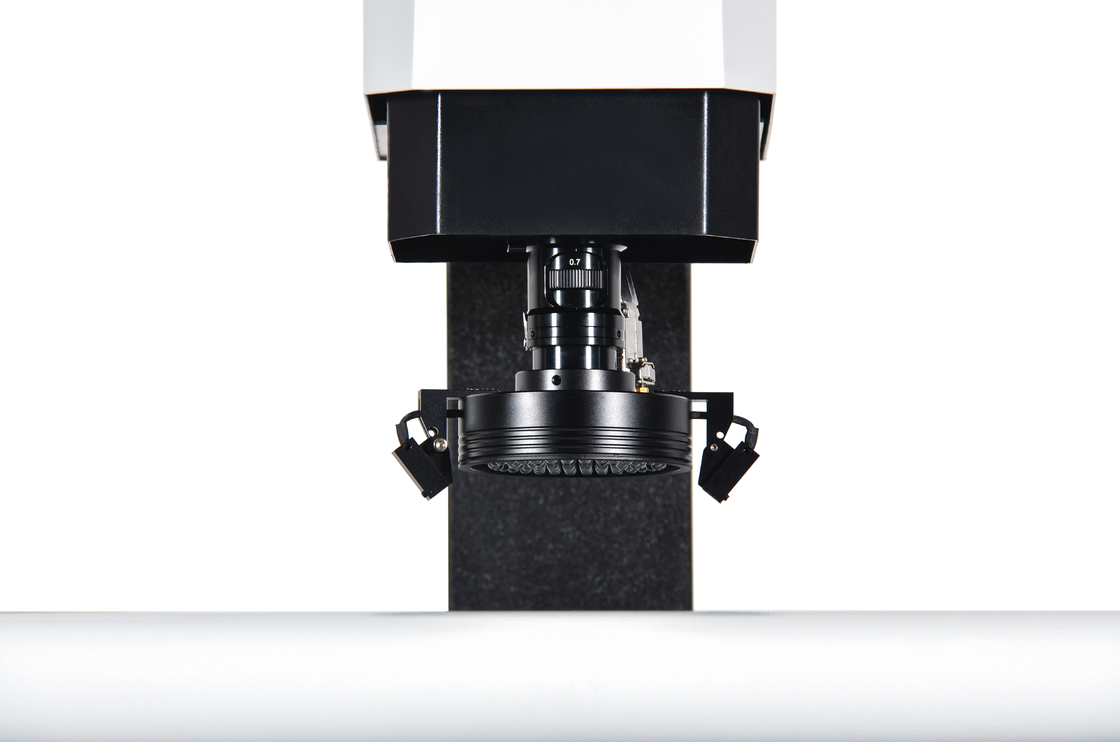

Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 4

INSPECTEZ le LOGICIEL de MESURE de la VISION 3D

Le logiciel d'UNIMETRO INSPECT3D est avec UI convivial, facile à apprendre,
la fonction puissante, permet aux utilisateurs de réaliser la mesure rapide et précise.
Le logiciel offre le plein anglais UI, permet également la nouvelle acquisition linguistique.


Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 5

Dossier et mesure de DAO d'entrée

Pièces rangée et mesure de macro
◉Mesure automatique de foyer et de taille
◉La fonction de navigation aide le repérage rapide
◉Fonction de mesure géométrique puissante
Rapports multiples de données et fonction de sortie graphique de données
Programme utilisateur flexible
Création des éléments de référence
◉Bord puissant détectant la fonction
◉Accessoires externes multiples de soutien
◉Calcul automatique de la tolérance géométrique d'éléments
Production compliquée de mesure rapidement et commodément
Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 6
Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 7
Machines Cie., Ltd de précision de Dongguan UNIMETRO
Les machines Cie., Ltd de précision de Dongguan UNIMETRO sont un fournisseur professionnel des produits de métrologie avec 9 ans d'expérience. Nous nous consacrons à se développer, à se réunir, et à ventes des machines de mesure de vision, des machines d'inspection d'outils, des accessoires de métrologie et des montages spéciaux de métrologie. Également nous intégrons les meilleures ressources de métrologie dans le monde et avons construit une chaîne d'approvisionnements mûre pour d'autres équipement et produits de métrologie. Les produits d'UNIMETRO ont été vendus à plus de 20 pays et régions, et contribuent notre service et support à différents clients dans différentes industries telles que le moule, l'injection en plastique, l'électronique, le semi-conducteur, l'aviation et des véhicules à moteur. UNIMETRO a le principal avantage de la capacité exceptionnelle de R&D et du processus de fabrication orienté détaillé. Nous avons plus de 15 brevets pour nos produits et nous maintiendront toujours la principale position de l'innovation dans l'industrie de métrologie. Professionnels, sincères, responsabilité, et honnête sont les caractères principaux des personnes d'UNIMETRO. Et nous nous attendons toujours à la coopération à long terme avec vous ! UNIMETRO offrira toujours notre meilleurs appui et ressources à nos associés !
Répétabilité semi automatique de la mesure 2.5μm de la vision par ordinateur Vmm 8
