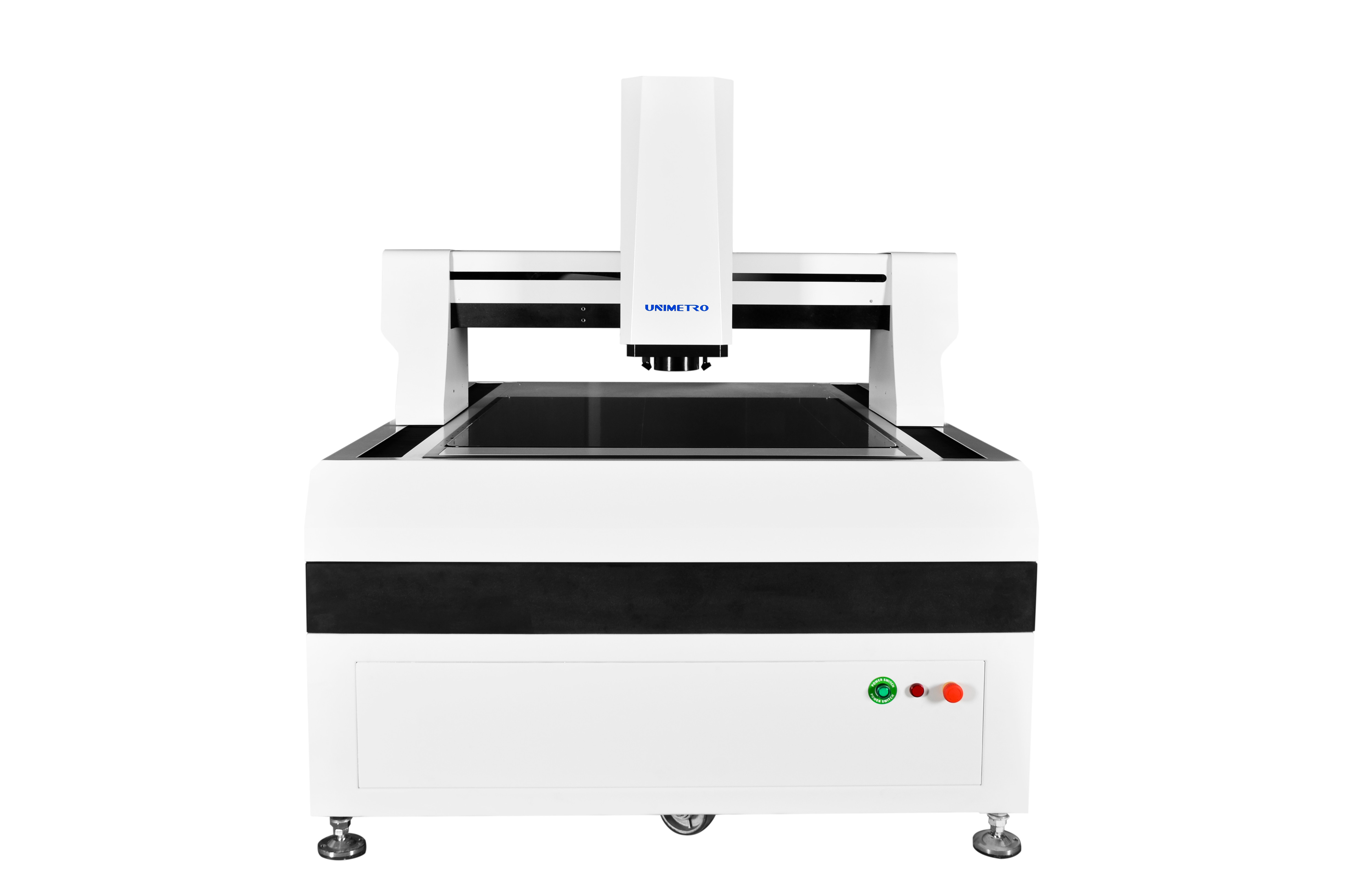

Instrument de mesure optique de haute précision pour le verre plat

La machine de mesure de vision est un instrument utilisé pour mesurer avec précision les dimensions physiques avec une précision allant jusqu'au niveau du micron. Cet instrument de mesure optique utilise une caméra pour capturer l'image de la pièce, analyse les pixels de l'image et calcule les dimensions 2D avec un logiciel de mesure.

Ce modèle populaire s'adapte aux applications de mesure de dimensions 2D les plus précises et sert les utilisateurs de divers secteurs, notamment les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux et l'aviation. Il s'agit d'un instrument essentiel pour les processus de contrôle de la qualité des produits, garantissant la précision dimensionnelle et améliorant la compétitivité des produits.

• Structure de pont mobile à cadre fermé entièrement adoptée avec pièce de mesure fixe, grande capacité portante et excellentes performances
• Technologie d'analyse par éléments finis intégrée dans la conception mécanique pour garantir une structure mécanique de haute rigidité et de précision
• Base en marbre granit de qualité 000 offrant une haute résistance, une résistance à la corrosion et une excellente stabilité
• Table de travail pour traitement de surface en oxyde d'aluminium pour un contrôle d'action rapide et flexible, une durabilité et un attrait esthétique

• Règle à grille ouverte avec une résolution de 0,1 μm pour une précision et une stabilité élevées
• Le rail de guidage linéaire de précision, la vis à billes de la meuleuse et le servomoteur AC garantissent la stabilité de la précision du positionnement du système.
• Appareil photo numérique Giga couleur haute définition de 2 millions de pixels pour une observation claire et une mesure stable
• Objectif optique haute définition 6,5X avec zoom automatique précis et calibrage rapide une fois les pixels
• Source lumineuse de surface LED programmable à 8 sections avec source lumineuse de contour LED parallèle (verte ou blanche)
• Commande CNC, système de pilotage servo AC en boucle fermée avec joystick, souris ou clavier

• Éclairage : éclairage annulaire de surface LED à 4/8/40 sections ; Anneau lumineux LED 48 sections 4 couleurs ; Anneau lumineux LED mobile à 4 couleurs
• Objectif : objectif à zoom manuel bosselé ; Objectif à zoom automatique ; Objectif zoom manuel à lumière coaxiale ; Objectif à zoom automatique avec lumière coaxiale
• Palpeur tactile : kits Renishaw MCP (erreur de mesure ≤0,75 μm) ; Renishaw PH6+TP20 (Erreur de mesure≤0,35μm)
• Capteur laser : capteur laser sans contact KEYENCE ; Capteur de mesure de lumière blanche
