Machine de mesure de vision de précision VMZ avec fonctionnement contrôlé par logiciel

Instruments de mesure vidéo métrologique entièrement automatisés pour l'inspection industrielle

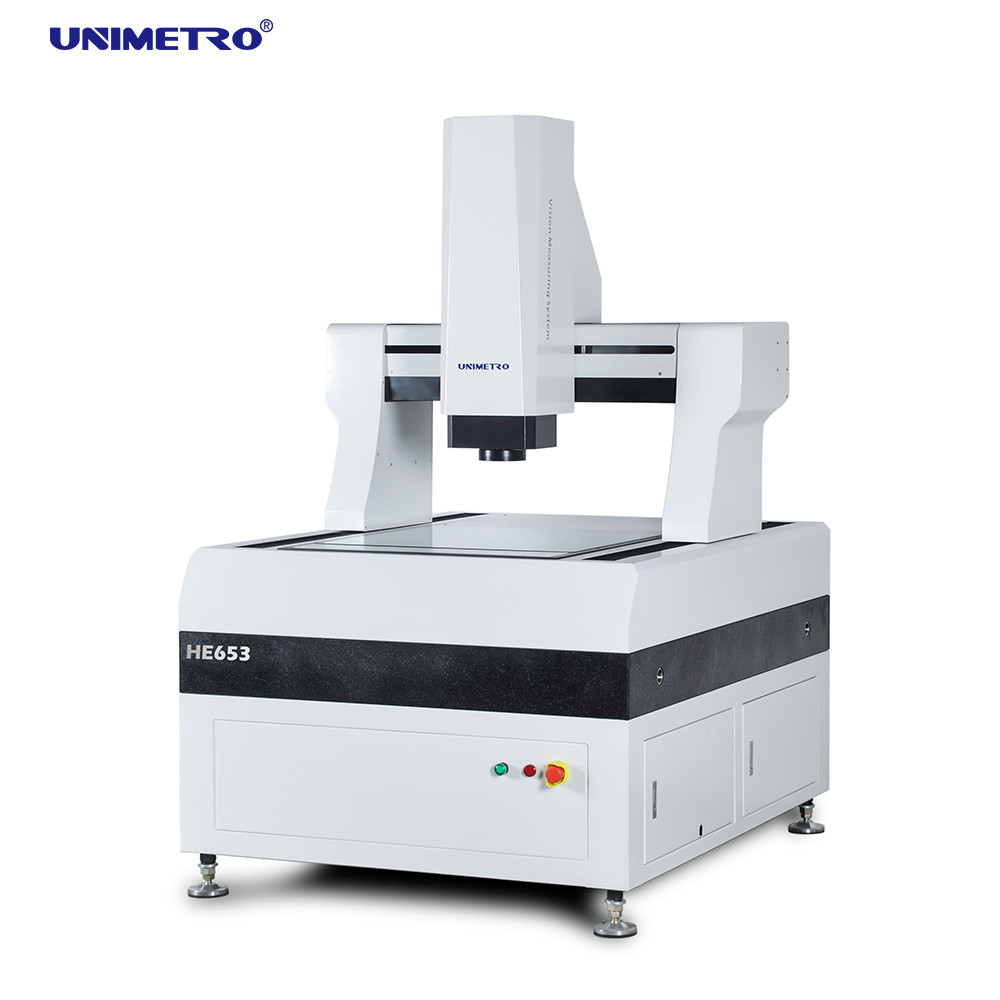

La machine de mesure visuelle CNC de type portique de la série HE est spécialement conçue pour des mesures de haute précision et à grande échelle.Il adopte une structure de pont mobile entièrement fermée pour maintenir le travail de mesure fixeIl combine une haute précision et une haute efficacité organiquement pour détecter efficacement les paramètres géométriques de divers produits.laminé plaqué au cuivre, le verre plat, le module à cristaux liquides, les moules à couteaux, les matériaux isolants, la tôle de précision et d'autres industries.

Définition

Machine de mesure visuelle ---- Conception de structure rigide élevée
>> Toute la structure de pont mobile à cadre fermé est adoptée, pièce de mesure fixe, grande capacité de roulement, et les bonnes performances de mouvement.
>> Introduction de la technologie d'analyse des éléments finis dans la conception mécanique pour assurer une rigidité et une structure mécaniques de haute précision.
>> Base en granit de qualité 000, haute résistance, résistance à la corrosion et bonne stabilité.
>> Tableau de travail de traitement de surface d'oxyde d'aluminium, contrôle d'action rapide et flexible, durable et beau.

Appareil de mesure visuelleConfiguration de haute précision
>> RENISHAW règle de grille ouverte, résolution 0.5um, haute précision et bonne stabilité.
>> Le rail de guidage linéaire de précision, la vis à bille du broyeur et le servo-moteur AC assurent la stabilité de la précision de positionnement du système de machine.
>> 2M pixel couleur haute définition Giga caméra numérique répond aux exigences d'observation claire et de mesure stable.
>> 6.5X lentille optique haute définition, zoom automatique précis, étalonnage rapide des pixels.
>> Source lumineuse de surface LED à 8 sections et 5 anneaux programmable, système de source lumineuse à contour LED parallèle.
>> Contrôle automatique à axe complet, actionnement de servo-moteur à boucle fermée.


Machine de mesure visuelle Multi-capteur optionnel pour la mesure 3D
La machine de mesure visuelle de type grand portique de la série HE peut être équipée d'une variété de capteurs 3D pour une mesure complète des composites 2D / 3D.Il peut également être équipé de capteurs sans contact tels que la sonde et le laser.Il prend également en charge la série complète de supports de sonde RENSHAW, de sorte que les utilisateurs peuvent effectuer la transformation automatique de la mesure à grande échelle sur un seul appareil, améliorant considérablement la productivité.


Paramètres

Informations sur la société

Notre client et notre agent









Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2: Quelle est la principale activité de votre entreprise?
R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Q5: Quelle est votre période de garantie?
A5: notre période de garantie de produit est de 1 an. notre qualité de produit est très stable, et nous avons beaucoup amélioré sur certaines pièces cassantes. vous pouvez être assuré de la qualité de notre produit.
