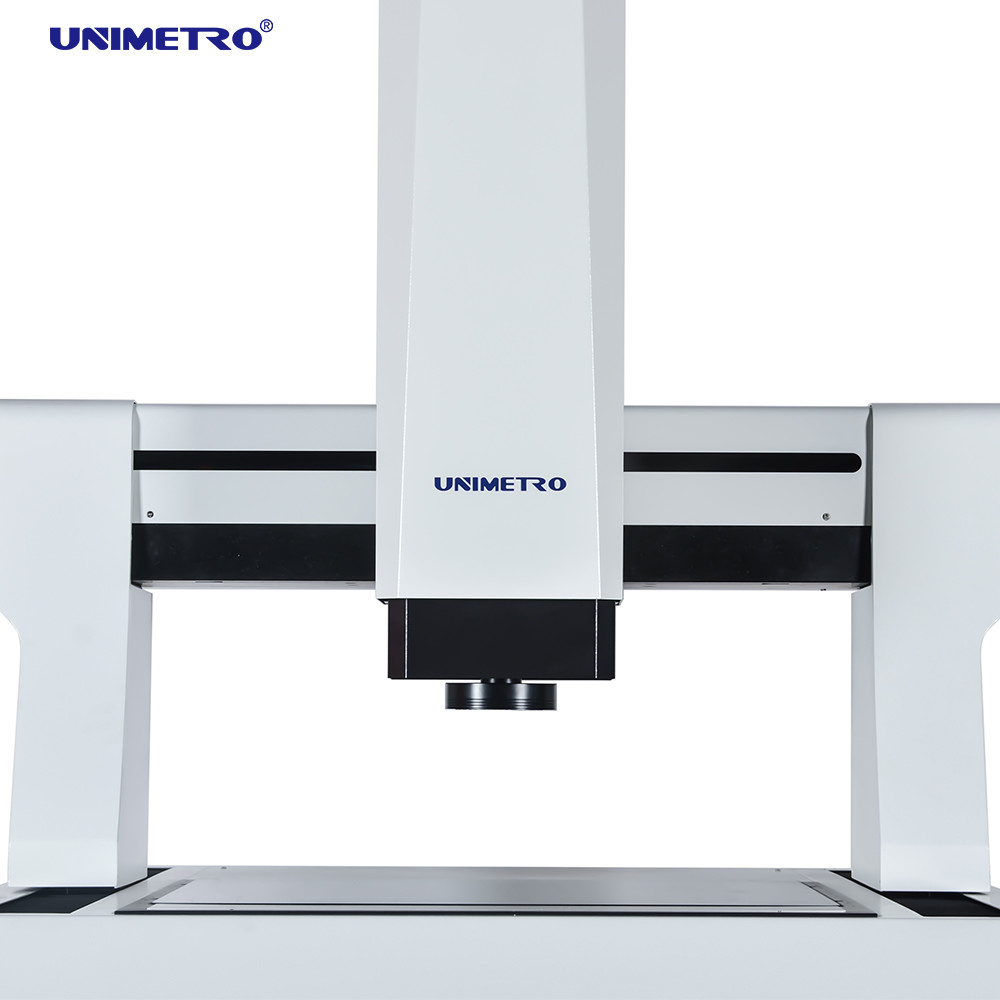

Système de mesure vidéo de type portique CNC pour l'inspection des PCB

Type système de mesure vidéo de commande numérique par ordinateur/VMA de portique pour la mesure de carte PCB

La série HE de système de mesure vidéo automatique de type portique à haute efficacité est spécialement conçue pour les mesures de haute précision et à grande échelle. Il adopte une structure de pont mobile entièrement fermée pour maintenir le travail de mesure fixe. Il combine organiquement haute précision et haute efficacité pour détecter efficacement les paramètres géométriques de divers produits. À l'heure actuelle, il est principalement utilisé dans les circuits imprimés PCB, les stratifiés cuivrés, le verre plat, les modules à cristaux liquides, les moules à couteaux, les matériaux isolants, la tôle de précision et d'autres industries.

Conception des structures

>> L'ensemble de la structure du pont mobile à cadre fermé est adopté, la pièce de mesure est fixe, la capacité portante est grande et les performances de mouvement sont bonnes.
>> Introduire la technologie d'analyse par éléments finis dans la conception mécanique pour garantir une structure mécanique de haute rigidité et de haute précision.
>> Base en granit grade 000, haute résistance, résistance à la corrosion et bonne stabilité.
>> Table de travail pour traitement de surface en oxyde d'aluminium, contrôle d'action rapide et flexible, durable et esthétique.

Configuration

>> Règle à réseau ouvert RENISHAW, résolution 0,5um, haute précision et bonne stabilité.
>> Le rail de guidage linéaire de précision, la vis à billes de la meuleuse et le servomoteur AC assurent la stabilité de la précision de positionnement du système de machine.
>> L'appareil photo numérique Giga couleur haute définition de 2 millions de pixels répond aux exigences d'observation claire et de mesure stable.
>> Objectif optique haute définition 6,5x, zoom automatique précis, correction d'un pixel.
>> Source de lumière de surface LED programmable à 5 anneaux et 8 zones, système de source de lumière de contour LED parallèle à transmission, réglage intelligent de la luminosité à 256 niveaux.
>> Contrôle CNC à axe complet, servomoteur AC en boucle fermée complète.

Paramètres

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des accessoires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
