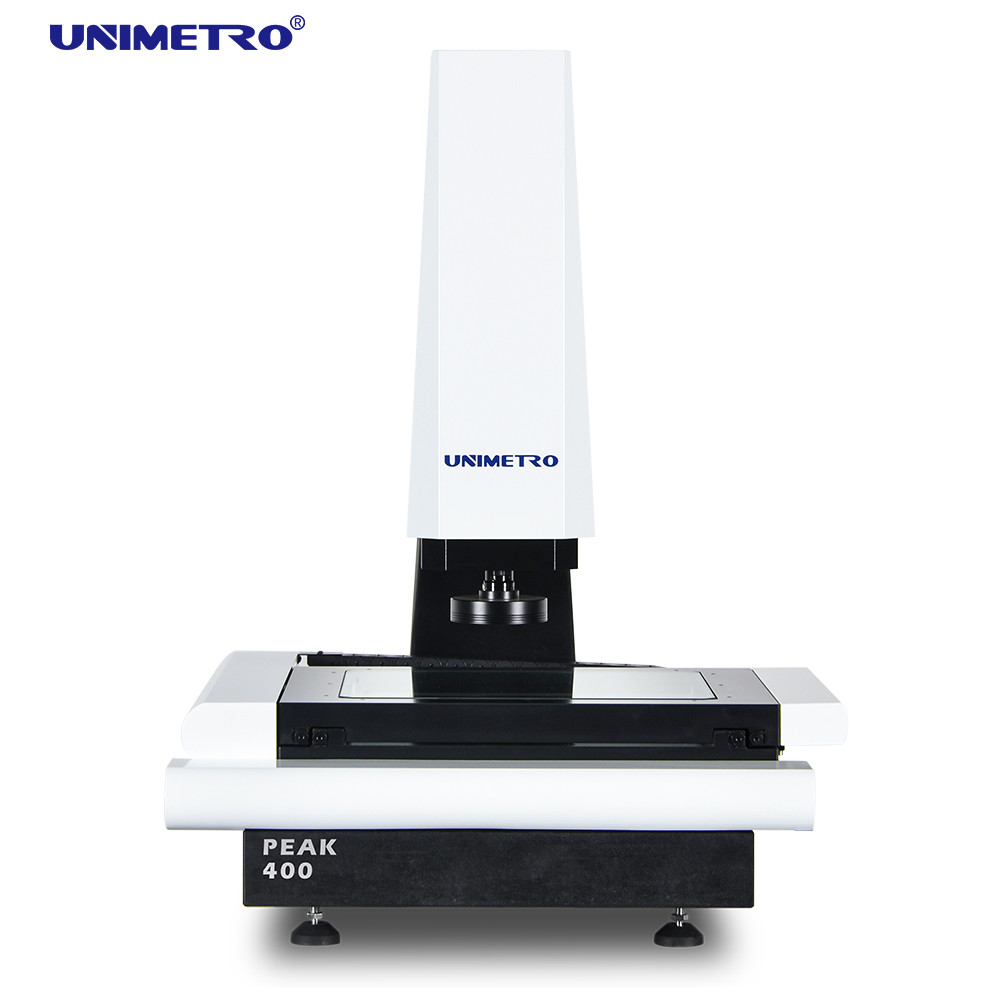

Système de mesure de la vision CNC avec contrôle motorisé de l'axe Z pour l'inspection 2D du VMM
Système d'inspection d'image CNC de type économique
Le système d'inspection d'image est un instrument utilisé pour la mesure précise des dimensions physiques avec une précision allant jusqu'au niveau du micron.Cette machine de mesure de la vision est un instrument de mesure optique qui utilise une caméra pour capturer l'image de la pièce à usiner, analyse les pixels de l'image et calcule les dimensions 2D avec un logiciel de mesure.
Le système d'inspection d'images CNC est un dispositif de mesure des dimensions puissant conçu pour les processus de contrôle de la qualité de la production en série.Configuré avec un logiciel puissant qui rend le processus de mesure programmableLa série PEAK est un modèle économique de vision CNC entièrement automatique développé par UNIMETRO.
La conception simple et intégrée nous permet de construire la machine à moindre coût tout en maintenant une grande précision de mesure et les meilleures performances.Les utilisateurs peuvent profiter des avantages de l'efficacité élevée et des économies de coûts de main-d'œuvre d'une machine de mesure CNC Vision complète à un prix très compétitif.
Configuration du matériel
échelles linéaires à résolution 0,5 μm sur 3 axes
Fonction de mise au point automatique de haute performance
Stage de travail en aluminium et anodisation dure
Compatible avec la sonde tactile Renishaw (en option)
3 anneaux 8 sections LED de lumière d'anneau de contrôle logiciel et programmable
Contrôle par logiciel et programmable de la lumière parallèle à LED
Sensor de déplacement de fibres confocales (facultatif)
Voie de guidage linéaire HIWIN
Commande motorisée par axe Z
Boîte de commande intégrée
appareil photo CCD de qualité industrielle
Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
Indicateurs laser pour le positionnement et la mise au point auxiliaires (facultatif)
0.7-4.5X lentille zoom dentée manuelle avec capteur de rétroaction du signal de grossissement
Applications de système d'inspection d'image
- Le système d'inspection d'image de la série PEAK est compatible avec toute la gamme de capteurs de mesure à fibre Omron, offrant plus de possibilités pour des exigences de mesure précises
- Mesures stables des surfaces inclinées ou courbes
- Mesures stables de différents types de matériaux
- Mesures stables des surfaces lisses ou grossières

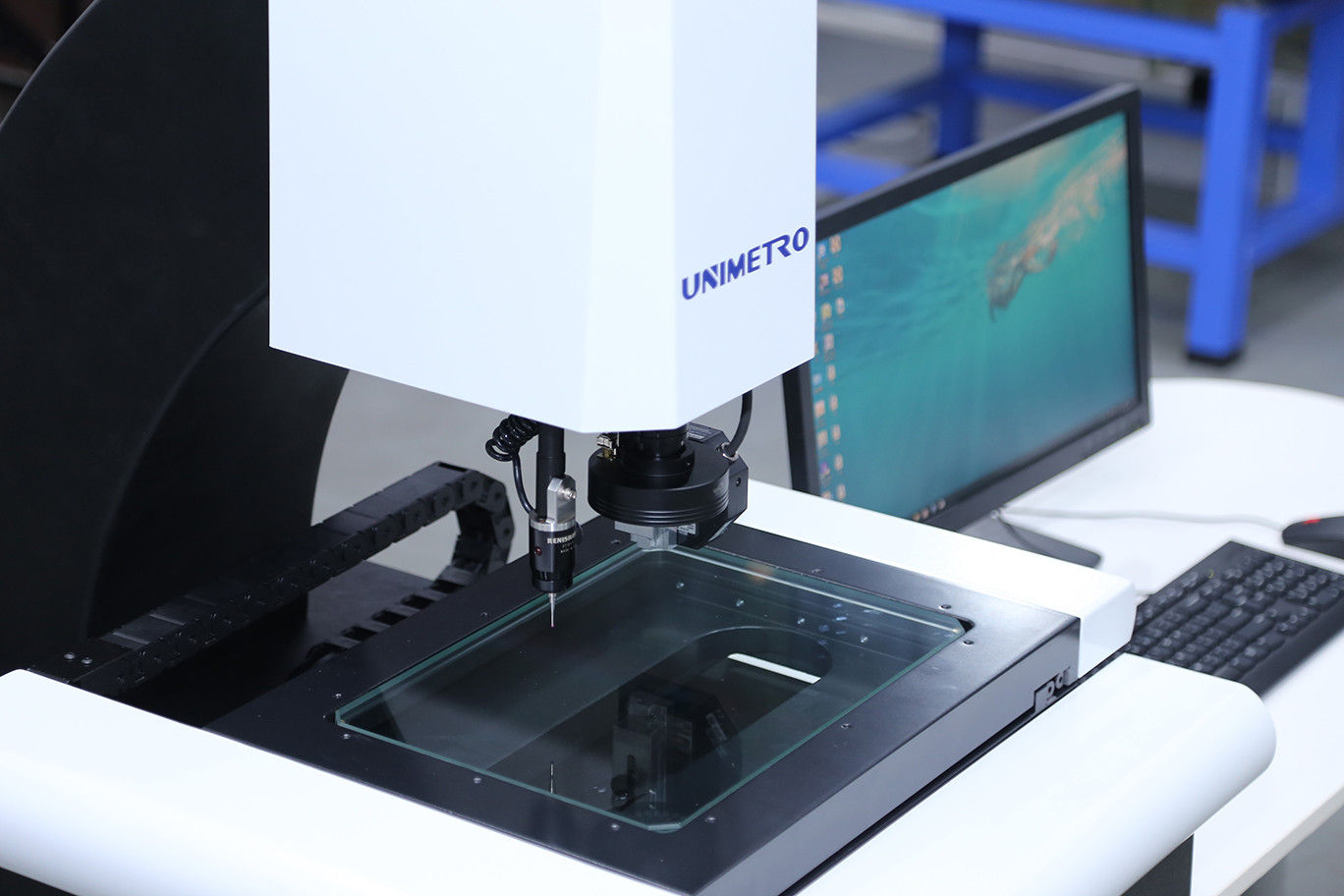

- Le système d'inspection d'image de la série PEAK est compatible avec la sonde tactile Renishaw en configuration optionnelle, permettant aux utilisateurs d'obtenir des fonctions de mesure 2D et 3D dans une seule machine
- Le logiciel peut calculer le décalage entre la lentille optique et la sonde tactile, ce qui garantit que tous les résultats de mesure sont dans un seul système de coordonnées.Les résultats de mesure peuvent être produits sous forme de dessins 3D pour l'ingénierie inverse
Fonctions logicielles
Le logiciel UNIMETRO INSPECT3D dispose d'une interface utilisateur conviviale, est facile à apprendre et offre des fonctions puissantes qui permettent aux utilisateurs d'obtenir des mesures rapides et précises.Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.
- Fichier CAD d'entrée et mesure
- Mesure de la matrice de pièces et de la macro-mesure
- Mise au point automatique et mesure de la hauteur
- La fonction de navigation permet de localiser rapidement
- Fonction de mesure géométrique puissante
- Fonction de production de données multiples et de données graphiques
- Programme d'utilisation flexible
- Création d'éléments de référence
- Fonction de détection de bord puissante
- Prise en charge de plusieurs accessoires externes
- Calcul automatique des tolérances géométriques des éléments
- Mesurer rapidement et facilement une production complexe
Paramètres techniques
| Modèle |
PEAK 300 |
PEAK 400 |
| Dimension (mm) (L*W*H) |
850*650*1060 |
1000*800*1080 |
| L'écart de mesure (mm) (X*Y*Z) |
300*200*200 |
400*300*200 |
| Précision (μm) |
3+L/200 |
3+L/200 |
| Répétabilité (μm) |
3 |
3 |
| Poids (kg) |
120 |
150 |
| La caméra |
appareil photo CCD analogique de qualité industrielle et carte vidéo SV2000E |
| Lentille |
Lentille de zoom manuel avec denture 0,7-4,5X / 0,7-4,5X avec rétroaction du signal (facultatif) / lentille de zoom automatique (facultatif) |
| Magnification |
18-188X (combinaison différente de l'appareil photo et de l'objectif conduit à une gamme de grossissement différente) |
| VFV |
8.1-1.3 mm (une combinaison différente de caméra et d'objectif donne lieu à une fourchette FOV différente) |
| Distance de travail |
108 mm |
| Résolution des échelles linéaires |
0.0005 mm |
| Éclairage |
Lumière à anneau de surface programmable à 3 anneaux, à 8 sections, lumière de contour parallèle programmable |
Informations sur la société
Nos clients et agents
Questions fréquemment posées
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donner la réponse la plus rapide dans les 24 heures.
Q2: Dans quoi votre entreprise est-elle principalement impliquée?
A2: Nous produisons principalement des machines de mesure de la vision, des machines de mesure de coordonnées, des appareils CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'utiliser des instruments de mesure avec des spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
A4: Absolument! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Q5: Quelle est votre période de garantie?
A5: notre période de garantie de produit est de 1 an. notre qualité de produit est très stable, et nous avons beaucoup amélioré sur certaines pièces cassantes. vous pouvez être assuré de la qualité de notre produit.
