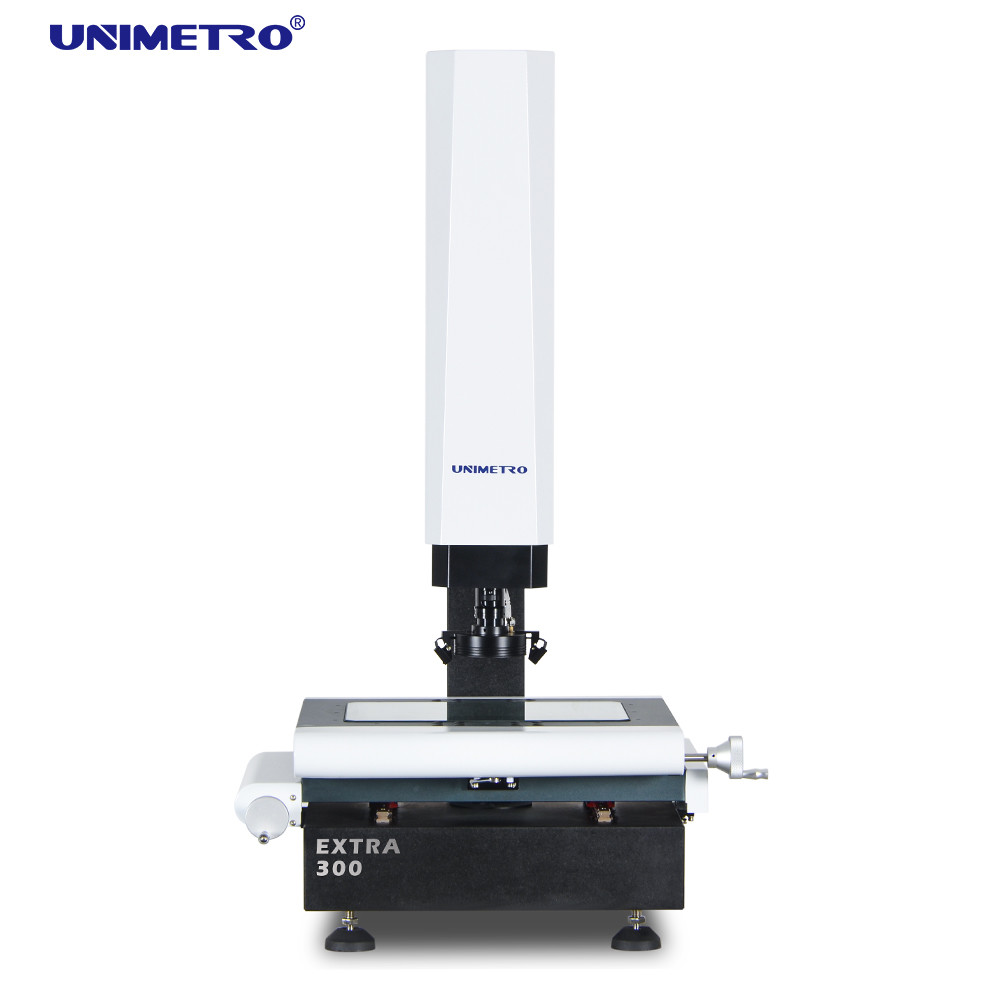

Machine de mesure de vision 2D manuelle avec capacité de mise au point automatique sur l'axe Z

Manual 2D Vision Measuring Machine with Z-Axis Automatic Focusing Capability

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	Supplémentaire

Quantité de commande min:	1 ensemble
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	5~15days
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	40

meilleur prix Contactez

Détail Infomation

Nom du produit:	Machine de mesure de la vision	Mouvement de l'axe z:	Motorisé
Contrôle du mouvement de l'axe z:	Clavier, logiciel	se concentrer:	Automatique
Mouvement x, y:	Manuel	Dimension:	600 * 740 * 980 mm
Plage de mesure:	300 * 200 * 200 mm	Précision de mesure:	2,5 + l / 100um
Répétabilité:	2.5UM	Poids:	190Kg
Résolution d'échelle linéaire:	0,5UM (0,1UM pour l'option)	caméra CCD:	Caméra CCD HD
Mettre en évidence:	2d machine VMM , Machine du manuel VMM , machine de 190kg VMM

Description de produit

La machine manuelle 2d VMM peut saisir le dessin DAD avec la mise au point automatique de l'axe Z

Description de la machine VMM

1) La machine VMM est un instrument utilisé pour mesurer avec précision les dimensions physiques, avec une précision allant jusqu'au niveau du micron.
2) VMM Usine un instrument de mesure optique à l'aide de la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.
3) La machine VMM de la série EXTRA est un instrument important utilisé dans le processus de contrôle qualité de vos produits. Il garantit la précision des dimensions de vos produits et rend vos produits plus compétitifs.
4) La machine VMM de la série EXTRA est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure de dimensions 2D précises et aux utilisateurs finaux de différentes industries, telles que les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux, l'aviation... etc.
5) L'axe Z de la machine VMM de la série EXTRA est configuré avec un système de servomoteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique, les utilisateurs peuvent contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, augmentant considérablement l'efficacité de la mesure.

Domaine d'application

un. Industrie du moule
b. Fabrication automobile
c. Industrie médicale
d. Fabrication mécanique
e. Industrie numérique 3C
f. Production de PCB
Etc.

Configuration matérielle

◉ Échelles linéaires à 3 axes de résolution 0,5 um

◉ Fonction de mise au point automatique haute performance

◉ Compatible avec le palpeur Renishaw

◉ Étape de travail de l'aluminium et anodisation dure

◉ Contrôle logiciel et programmable de l'éclairage annulaire LED à 3 anneaux et 8 sections

◉ Contrôle logiciel de lumière de contour LED à chemin de lumière parallèle et programmable

◉ Appareil photo numérique HD de 1,2 million de pixels

◉ Boîtier de contrôle de base intégré

◉ Commande motorisée de l'axe Z

◉ Voie de guidage linéaire HIWIN

◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

◉ Avec indicateurs laser pour le positionnement et la mise au point auxiliaires

◉ Objectif zoom manuel 0,7-4,5X avec capteur de retour de signal de grossissement

◉ Calibrage facile

◉ Toucher à plusieurs angles

◉ Paramétrage rapide du système de coordonnées

◉ Compatible avec toute la gamme de stylets Renishaw

◉ Module CAO pris en charge (facultatif)

◉ Sortie de dessin 3D

◉ Compatible sonde étoile

◉ Mesure des dimensions 3D

◉ L'image et la sonde tactile combinent la mesure

◉ Support de sonde pris en charge (en option)

Paramètres

Modèle		SUPPLÉMENTAIRES 200	SUPPLÉMENTAIRE 300	SUPPLÉMENTAIRE 400	SUPPLÉMENTAIRE 500
Dimension (mm)(LLH)		500540930	600740980	700840980	800940980
Plage de mesure (mm)(XYZ)		200100150	300200200	400300200	500400200
Précision de mesure (μm)		2,5+L/100	2,5+L/100	2,5+L/100	3+L/100
Répétabilité (μm)		2.5	2.5	2.5	3
Poids (kg)		140 kg	190 kg	240 kg	290 kg
Image et mesure	CCD	200 mm (peut être surélevé selon les exigences des clients)
	Lentille	Objectif à zoom manuel 0,7-4,5X/objectif à zoom automatique 1-10X
	Grossissement	18-195X (Pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent.)
	Champ de vision	8,1 ~ 1,3 mm
	Distance de travail	108mm
Résolution d'échelle linéaire		0,5 μm (0,1 μm en option)
Système de conduite		Commande manuelle des axes X et Y, commande CNC en boucle fermée de l'axe Z et fonction AUTU FOCUS disponibles
Éclairage		Éclairage de surface annulaire LED programmable à 4 sections, éclairage de contour LED parallèle, éclairage annulaire LED à 8 sections, coaxial, en option

Fonctions du logiciel

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,

fonction puissante, permet aux utilisateurs d'obtenir une mesure rapide et précise.

Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.

◉ Saisissez le fichier CAO et mesurez

◉ Tableau de pièces et mesure macro

◉ Mise au point automatique et mesure de la hauteur

◉ La fonction de navigation permet une localisation rapide

◉ Fonction de mesure géométrique puissante

◉ Plusieurs rapports de données et fonction de sortie de données graphiques

◉ Programme utilisateur flexible

◉ Création d'éléments de référence

◉ Fonction de détection de bord puissante

◉ Prise en charge de plusieurs accessoires externes

◉ Calcul automatique de la tolérance géométrique des éléments

◉ Mesurer rapidement et facilement une production complexe

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des accessoires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
