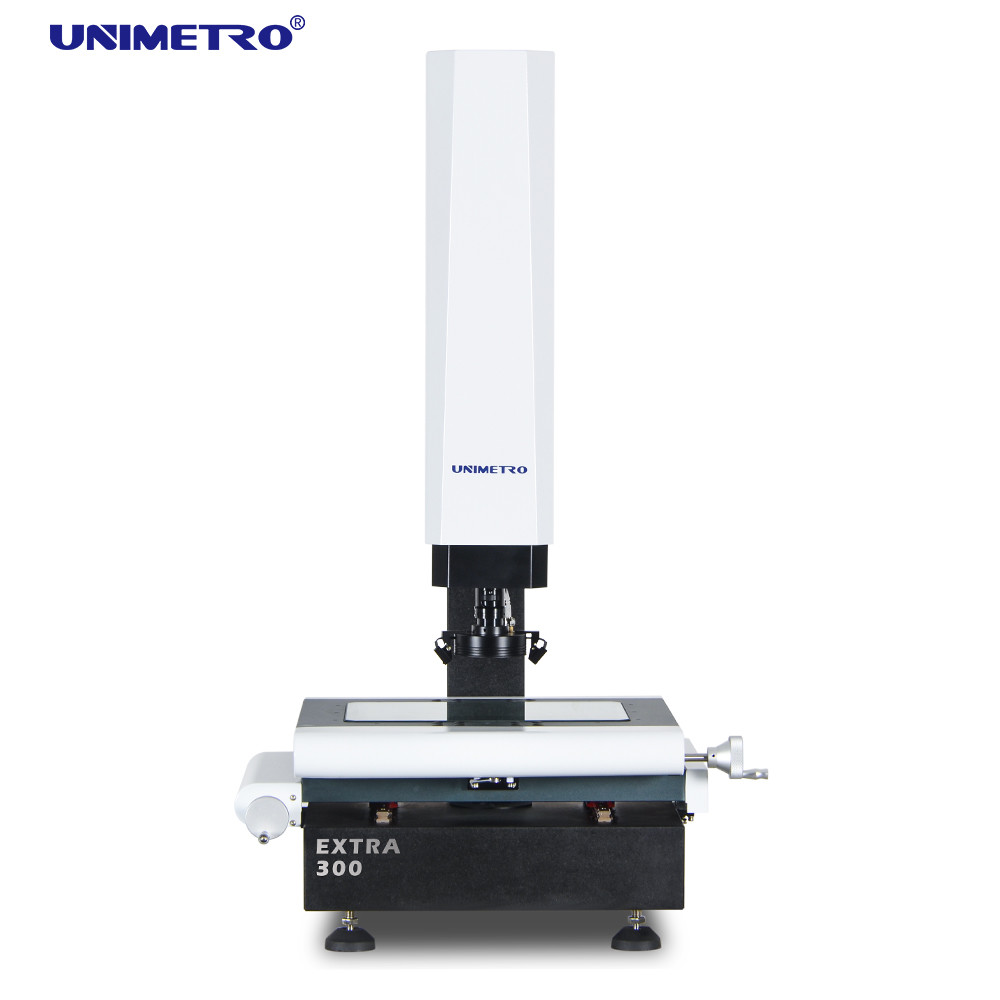

Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z

Manual Operation Of 2D VMM Machine, Equipped With Z-Axis Automatic Focusing Function
Manual Operation Of 2D VMM Machine, Equipped With Z-Axis Automatic Focusing Function
Informations de base
Lieu d'origine: LA CHINE
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: Supplémentaire
Quantité de commande min: 1 ensemble
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 5~15days
Conditions de paiement: L/C, T/T
Capacité d'approvisionnement: 40
meilleur prix Contactez
Détail Infomation
Nom du produit: machine de mesure de vision Mouvement d'axe de Z: Moteurisé
Contrôle de mouvement d'axe de Z: Clavier, logiciel Concentrez-vous: Automatique
X, mouvement de Y: manuel Dimension: 600*740*980mm
Measuring range: 300*200*200mm Measuring accuracy: 2.5+L/100um
Repeatability: 2.5um Poids: 190 kg
Résolution d'échelle linéaire: 0,5 um (0,1 um pour l'option) Caméra Ccd: Caméra CCD de HD
Mettre en évidence:

2d machine VMM

,

Machine du manuel VMM

,

machine de 190kg VMM

Description de produit

La machine VMM 2D manuelle peut importer des dessins DAD avec mise au point automatique sur l'axe Z



Description de la machine VMM

1) La machine VMM est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron.
2) La machine VMM est un instrument de mesure optique utilisant une caméra pour capturer l'image de la pièce, analyser les pixels de l'image et calculer la dimension 2D avec le logiciel de mesure.
3) La série EXTRA de machines VMM est un instrument important utilisé dans votre processus de contrôle qualité des produits. Elle garantit la précision dimensionnelle de vos produits, rendant vos produits plus compétitifs.
4) La série EXTRA de machines VMM est conçue et développée par UNIMETRO, un modèle populaire adapté à la plupart des applications de mesure dimensionnelle 2D précises et aux utilisateurs finaux de différentes industries, telles que les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, les soins médicaux, l'aviation...etc.
5) L'axe Z de la série EXTRA de machines VMM est configuré avec un système de servomoteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique, les utilisateurs peuvent contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, ce qui augmente considérablement l'efficacité de la mesure.





Domaines d'application

a. Industrie des moules
b. Fabrication automobile
c. Industrie médicale
d. Fabrication mécanique
e. Industrie numérique 3C
f. Production de PCB
Etc.





Configuration matérielle

◉ Échelles linéaires à 3 axes avec une résolution de 0,5 um
◉ Fonction de mise au point automatique haute performance
◉ Compatible avec la sonde tactile Renishaw
◉ Plateau de travail en aluminium et anodisation dure
◉ Contrôle logiciel et programmable de l'éclairage annulaire LED à 3 anneaux et 8 sections
◉ Contrôle logiciel et programmable de l'éclairage de contour LED à faisceau parallèle
◉ Caméra numérique HD de 1,2 M de pixels
◉ Boîtier de commande centralisé intégré
◉ Contrôle motorisé de l'axe Z
◉ Guidage linéaire HIWIN
◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
◉ Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires
◉ Objectif zoom denté manuel 0,7-4,5X avec capteur de rétroaction du signal d'agrandissement

Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 0
◉ Calibrage facile

◉ Toucher multi-angles

◉ Réglage rapide du système de coordonnées

◉ Compatible avec la gamme complète de stylets Renishaw

◉ Module CAO pris en charge (Optionnel)

◉ Sortie de dessin 3D
◉ Compatible avec la sonde étoile
◉ Mesure dimensionnelle 3D
◉ Mesure combinée d'image et de sonde tactile
◉ Support de sonde pris en charge (Optionnel)



Paramètres

Modèle EXTRA 200 EXTRA 300 EXTRA 400 EXTRA 500
Dimensions (mm) (L*L*H) 500*540*930 600*740*980 700*840*980 800*940*980
Plage de mesure (mm) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Précision de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2.5 2.5 2.5 3
Poids (kg) 140kg 190kg 240kg 290kg
Image et mesure CCD 200mm (peut être relevé selon les exigences des clients)
Objectif Objectif zoom denté manuel 0,7-4,5X/Objectif zoom automatique 1-10X
Agrandissement 18-195X ( À titre de référence seulement. Avec différents appareils photo et objectifs, l'agrandissement sera différent. )
Champ de vision 8.1~1.3mm
Distance de travail 108mm
Résolution de l'échelle linéaire 0,5 μm ( 0,1μm en option )
Système d'entraînement Axe X, Y contrôle manuel, axe Z contrôle CNC en boucle fermée et fonction AUTU FOCUS disponible
Éclairage Lumière de surface annulaire LED programmable à 4 sections, lumière de contour LED parallèle, lumière annulaire LED à 8 sections, coaxiale, en option



Fonctions du logiciel

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,
d'une fonction puissante, permettant aux utilisateurs d'effectuer des mesures rapides et précises.
Le logiciel propose une interface utilisateur entièrement en anglais, et permet également le développement de nouvelles langues.

◉ Importer un fichier CAO et mesurer
◉ Disposition des pièces et mesure macro
◉ Mise au point automatique et mesure de la hauteur
◉ La fonction de navigation aide à la localisation rapide
◉ Fonction de mesure géométrique puissante
◉ Rapports de données multiples et fonction de sortie de données graphiques
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 1
◉ Programme utilisateur flexible
◉ Création d'éléments de référence
◉ Fonction de détection des bords puissante
◉ Prise en charge de plusieurs accessoires externes
◉ Calcul automatique de la tolérance géométrique des éléments
◉ Mesure rapide et pratique de la production compliquée



Informations sur l'entreprise


Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 2
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 3
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 4
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 5

Nos clients et agents

Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 6
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 7
FAQ
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 8  Q1 : Êtes-vous une usine ou une société commerciale ?
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 9  A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 8  Q2 : Dans quoi votre entreprise est-elle principalement active ?
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 9  A2 : Nous produisons principalement des machines de mesure visuelle, des machines de mesure de coordonnées, des fixations CMM&VMM, etc.
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 8  Q3 : Comment choisir la spécification appropriée ?
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 9  A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera sur l'instrument de mesure avec les spécifications appropriées.
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 8  Q4 : Acceptez-vous les services personnalisés ?
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 9  A4 : Bien sûr ! Nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées en fonction des besoins du client.
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 8  Q5 : Quelle est votre période de garantie ?
Opération manuelle de la machine VMM 2D, équipée d'une fonction de mise au point automatique à axe Z 9  A5 : La période de garantie de nos produits est de 1 an. La qualité de nos produits est très stable, et nous avons
improved  beaucoup sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
