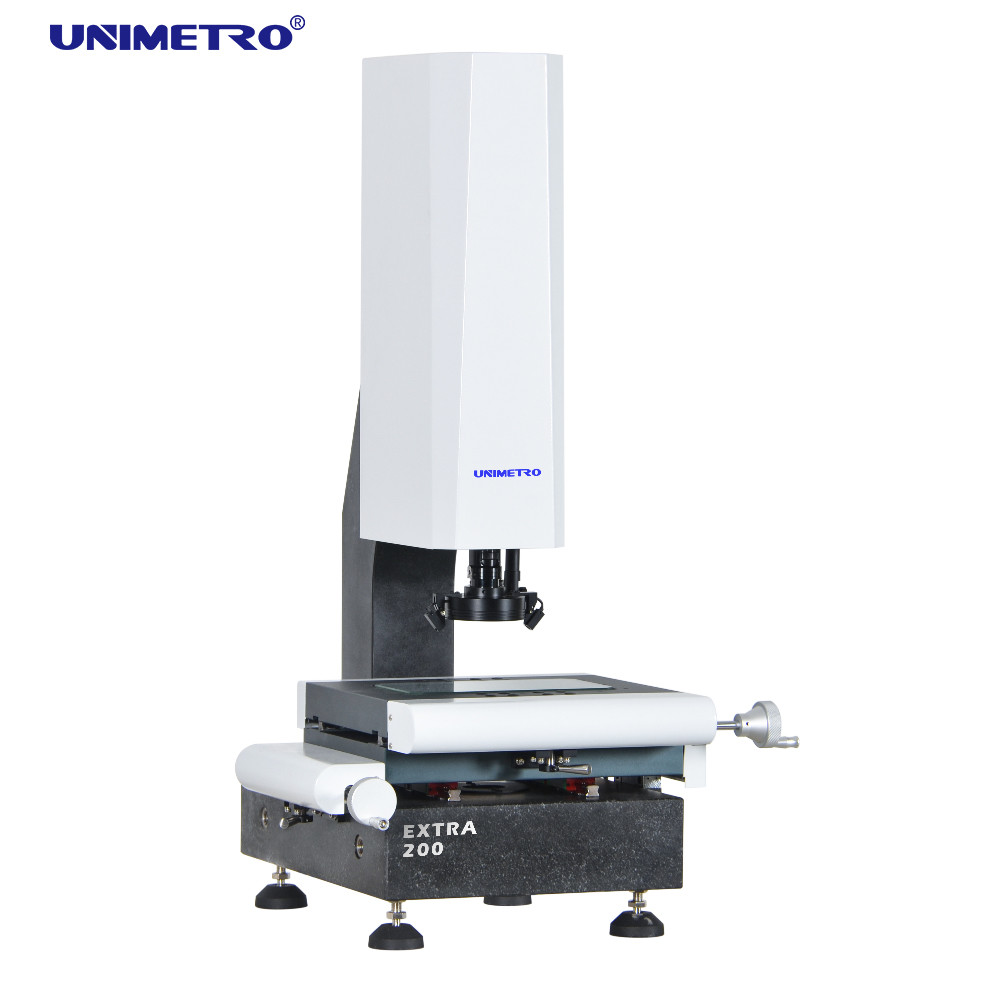

Machine de mesure de la vision de la série UNIMETRO EXTRA pour une mesure 2D précise avec mise au point automatique de l'axe Z

UNIMETRO EXTRA Series Vision Measuring System with Z-Axis Auto Focus for Precise 2D Dimensional Measurement

Informations de base

Lieu d'origine:	LA CHINE
Nom de marque:	UNIMETRO
Certification:	CE, ISO
Numéro de modèle:	Supplémentaire

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	cas en bois
Délai de livraison:	5~15days
Conditions de paiement:	LC, T/T
Capacité d'approvisionnement:	40

meilleur prix Contactez

Détail Infomation

Nom du produit:	Machine de mesure de la vision	Mouvement de l'axe z:	Motorisé
Contrôle du mouvement de l'axe z:	Clavier, logiciel	se concentrer:	Automatique
Mouvement x, y:	Manuel	Dimension:	550 * 540 * 930 mm
Plage de mesure:	200 * 100 * 150 mm	Répétabilité:	2.5UM
Poids:	150 kg	Résolution d'échelle linéaire:	0,5UM (0,1UM pour l'option)
caméra CCD:	Caméra CCD HD
Mettre en évidence:	Matériel d'essai de vision , matériel d'essai de la vision 150kg , Matériel d'essai de vision d'exactitude de niveau de micron

Description de produit

Équipement de mesure de la vision manuelle pour la mesure de la hauteur avec mise au point automatique de l'axe Z

Caractéristiques

1) La machine de mesure de la vision est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron.
2) Vision Measuring Machine un instrument de mesure optique qui utilise la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec un logiciel de mesure.
3) La machine de mesure de la vision de la série EXTRA est un instrument important utilisé dans le processus de contrôle de la qualité de vos produits.
4) La machine de mesure de la vision de la série EXTRA est conçue et développée par UNIMETRO,qui est un modèle populaire adapté à la plupart des applications de mesure des dimensions 2D précises et aux utilisateurs finaux de différentes industries, comme le moule, l'électronique, le semi-conducteur, l'injection plastique, les produits 3C, les soins médicaux, l'aviation...etc.
5) L'axe Z de la machine de mesure de la vision de la série EXTRA est configuré avec un système de servo-moteur en boucle fermée, pour obtenir un contrôle de mouvement de haute précision et une fonction de mise au point automatique,les utilisateurs sont capables de contrôler le mouvement de l'axe Z et la mise au point de l'image dans le logiciel ou le clavier, augmenter considérablement l'efficacité de mesure.

Zone d'application de l'équipement de mesure de la vision

a. L'industrie des moules
b. Fabrication automobile
c. Industrie médicale
d. Fabrication mécanique
e. Industrie numérique 3C
f. Production de PCB
Et ainsi de suite.

Configuration du matériel

Échelles linéaires à résolution 0,5 μm

¢ Fonction de mise au point automatique haute performance

Compatible avec la sonde tactile Renishaw

¢ Travail en aluminium et anodisation dure

- 3 anneaux 8 sections LED, réglage logiciel et programmable

¢ Contrôle par logiciel et programmable de la lumière parallèle

Caméra numérique HD de 1,2M pixels

¢ boîte de commande intégrée

∆ Axe Z commande motorisée

La direction linéaire de HIWIN

Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

Avec des indicateurs laser pour le positionnement et la mise au point auxiliaires

Lentille zoom à dent manuelle 0,7-4,5X avec capteur de rétroaction du signal de grossissement

¢ Facile à étalonner

Toucher sous plusieurs angles

¢ Réglage rapide du système de coordonnées

Compatible avec la gamme complète de Renishaw stylis

Le module CAD est pris en charge (facultatif)

¢ Sortie de dessin 3D

Compatible avec la sonde stellaire

Mesure des dimensions en 3D

◉ Image and touch probe combine measuring

◉ Probe rack supported(Optional)

Paramètres

Modèle		EXTRA 200	EXTRA 300	Extrait 400	Extrait 500
Dimension (mm) (LWH)		500540930	600740980	700840980	800940980
L'écart de mesure (mm) ((XYZ)		200100150	300200200	400300200	500400200
Précision de mesure (μm)		2.5+L/100	2.5+L/100	2.5+L/100	3+L/100
Répétabilité (μm)		2.5	2.5	2.5	3
Poids (kg)		140 kg	190 kg	240 kg ou plus	290 kg
L'image et la mesure	Le CCD	200 mm (peut être soulevé selon les exigences des clients)
	Lentille	Lentille de zoom à bosse manuelle 0,7-4,5X/lentille de zoom automatique 1-10X
	Magnification	18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.)
	Le champ de vision	8.1 à 1.3 mm
	Distance de travail	108 mm
Résolution à échelle linéaire		0.5 μm ((0,1 μm en option)
Système de conduite		Contrôle manuel des axes X, Y, contrôle CNC en boucle fermée des axes Z et fonction AUTU FOCUS disponibles
Éclairage		Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option

Fonctions logicielles

fonction puissante, permet aux utilisateurs d'obtenir des mesures rapides et précises.

Le logiciel offre une interface utilisateur complète en anglais, permet également le développement de nouvelles langues.

¢ Envoyer le fichier CAD et mesurer

¢ Matrice de pièces et macro-mesure

️ mise au point automatique et mesure de la hauteur

La fonction de navigation permet de localiser rapidement

¢ Fonction de mesure géométrique efficace

¢ Rapports de données multiples et fonction de sortie graphique des données

Programme d'utilisation flexible

Créer des éléments de référence

¢ Fonction de détection de bord puissante

Le support de plusieurs accessoires externes

Calcul automatique des tolérances géométriques des éléments

Mesurer rapidement et facilement une production complexe

Informations sur la société

Notre client et notre agent

Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2: Quelle est la principale activité de votre entreprise?
R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
R4: Soyez sûr! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Q5: Quelle est votre période de garantie?
A5: Notre garantie produit est de 1 an. Notre qualité de produit est très stable, et nous avons Vous pouvez être assuré de la qualité de notre produit.
