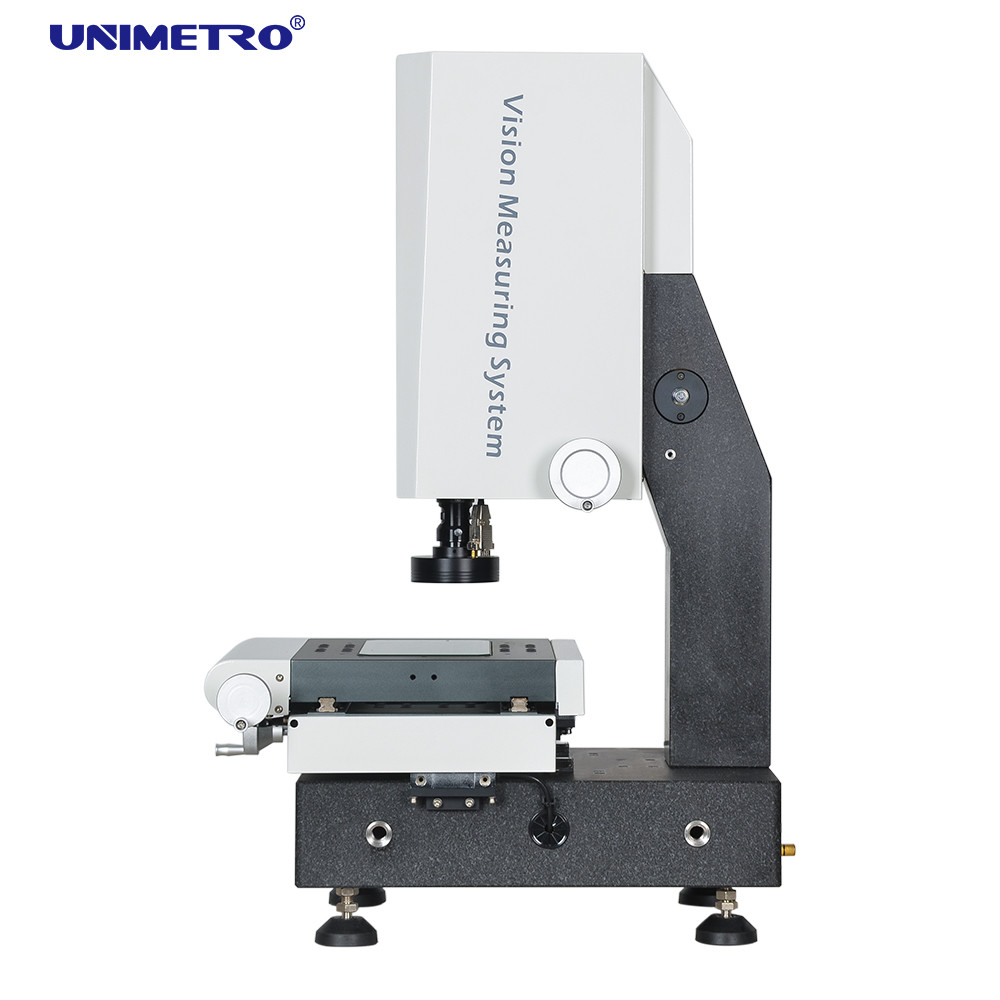

Instrument de mesure optique de voyage manuel avec support de dessin CAO, 150 kg







L'instrument de mesure optique est un instrument utilisé pour la mesure précise des dimensions physiques, avec une précision allant jusqu'au niveau du micron,Ce qui est un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce à usiner, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.

L'instrument de mesure optique de la série BASIC est conçu et développé par UNIMETRO.qui est un modèle populaire adapté à la plupart des applications de mesure des dimensions 2D précises et aux utilisateurs finaux de différentes industries, comme moule, électronique, semi-conducteur, injection plastique, produits 3C, soins médicaux, aviation...etc. Il est un instrument important utilisé dans votre processus de contrôle de la qualité des produits,Assurer la précision des dimensions de vos produits, rend vos produits plus compétitifs.
L'instrument de mesure optique de la série BASIC est le modèle le plus courant pour la plupart des usines de fabrication de pièces précises.commande manuelle sur 3 axes, avec un logiciel convivial, permet à l'opérateur de gérer l'utilisation de la machine en très peu de temps.

¢ Utilisation de granit de haute précision et de stabilité comme base et colonne de la machine, avec un capteur linéaire à haute résolution de 0,0005 mm à 3 axes
---- Assurez-vous que chaque machine est de haute performance et de précision.
- Utilisation d'une voie de guidage linéaire HIWIN et d'un rail de guidage linéaire de haute précision, avec étape de travail en aluminium et traitement de surface anodisante dure.
---- Assure une performance dynamique élevée et une utilisation longue du cycle de vie de la machine.
- Utilisation d'une boîte de commande intégrée développée par UNIMETRO, pour les échelles linéaires, le contrôle de la lumière et le transfert de signaux de sonde tactile.
Assurez-vous d'un câblage et d'un entretien faciles et augmentez considérablement la stabilité de la machine.
L'éclairage LED à contour programmable avec trajectoire lumineuse parallèle évite la déformation de l'image.
---- Assure la précision des mesures.
Avec un logiciel de commande de 8 sections, il offre un angle d'éclairage et une luminosité multiples.
---- Convient à des pièces de différentes formes et matériaux.
Les paramètres d'éclairage peuvent être enregistrés dans le programme de mesure de la pièce, les utilisateurs n'ont pas besoin de les régler pendant le processus de mesure.
----Utilisation conviviale et pratique.







◆ L'industrie des moules

◆Fabrication automobile

◆Industrie médicale

◆Fabrication mécanique

◆Industrie numérique 3C

◆Production de PCB

Et ainsi de suite.





◆ le mode de guidage linéaire HIWIN

◆ Stage de travail en aluminium et anodisation dure

◆ Boîte de commande intégrée

◆ échelles linéaires à 3 axes à résolution de 0,5 μm

◆ Groupe de lumière parallèle LED multifonction

◆ Caméra CCD haute résolution de qualité industrielle

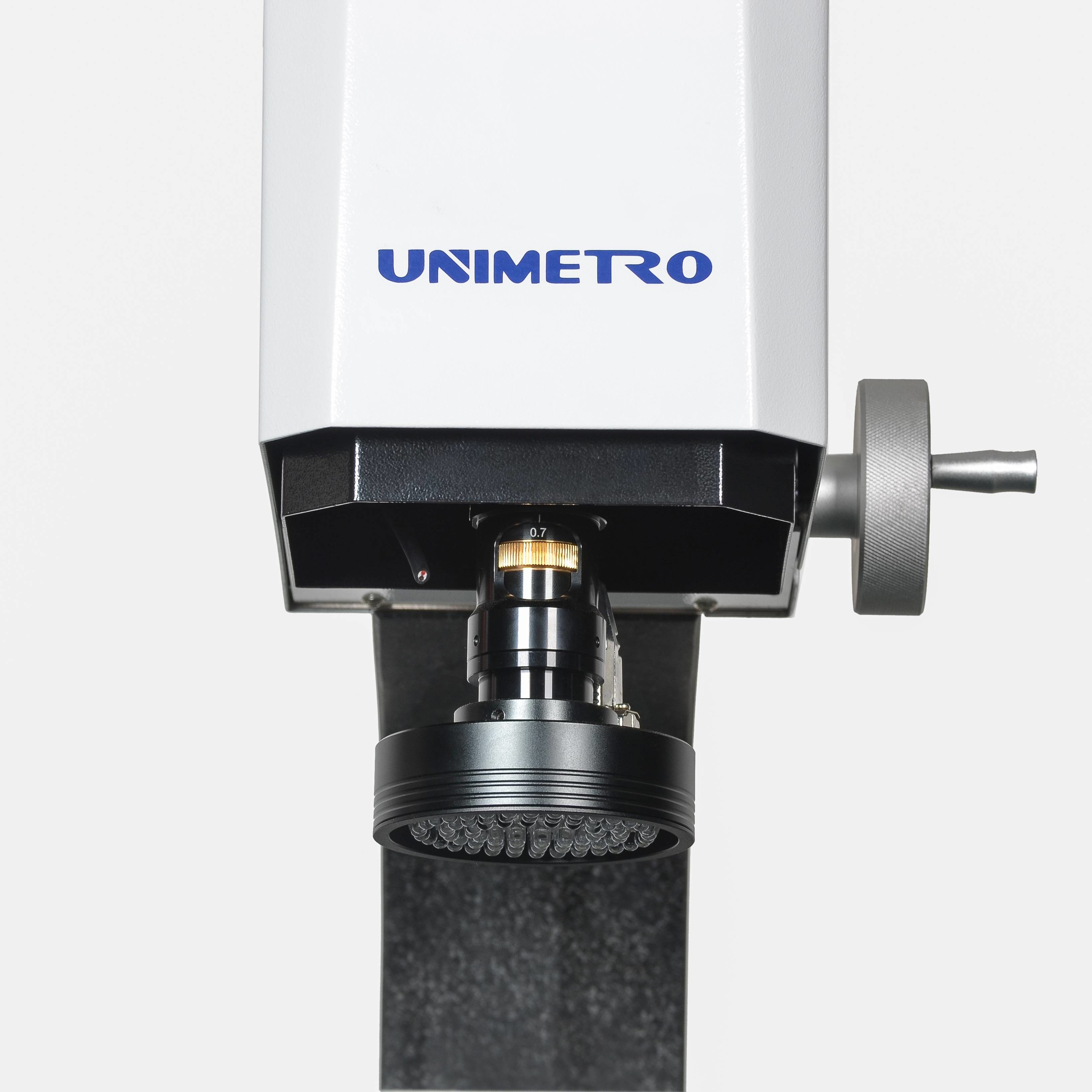

◆ 0,7-4,5X lentille zoom manuelle dentée avec une grande répétabilité

◆ Prise en charge de plusieurs accessoires externes



Le logiciel UNIMETRO INSPECT3D est avec une interface utilisateur conviviale, facile à apprendre, fonction puissante, permet aux utilisateurs d'atteindre

Le logiciel offre une interface utilisateur complète en anglais, et permet également le développement de nouvelles langues.
