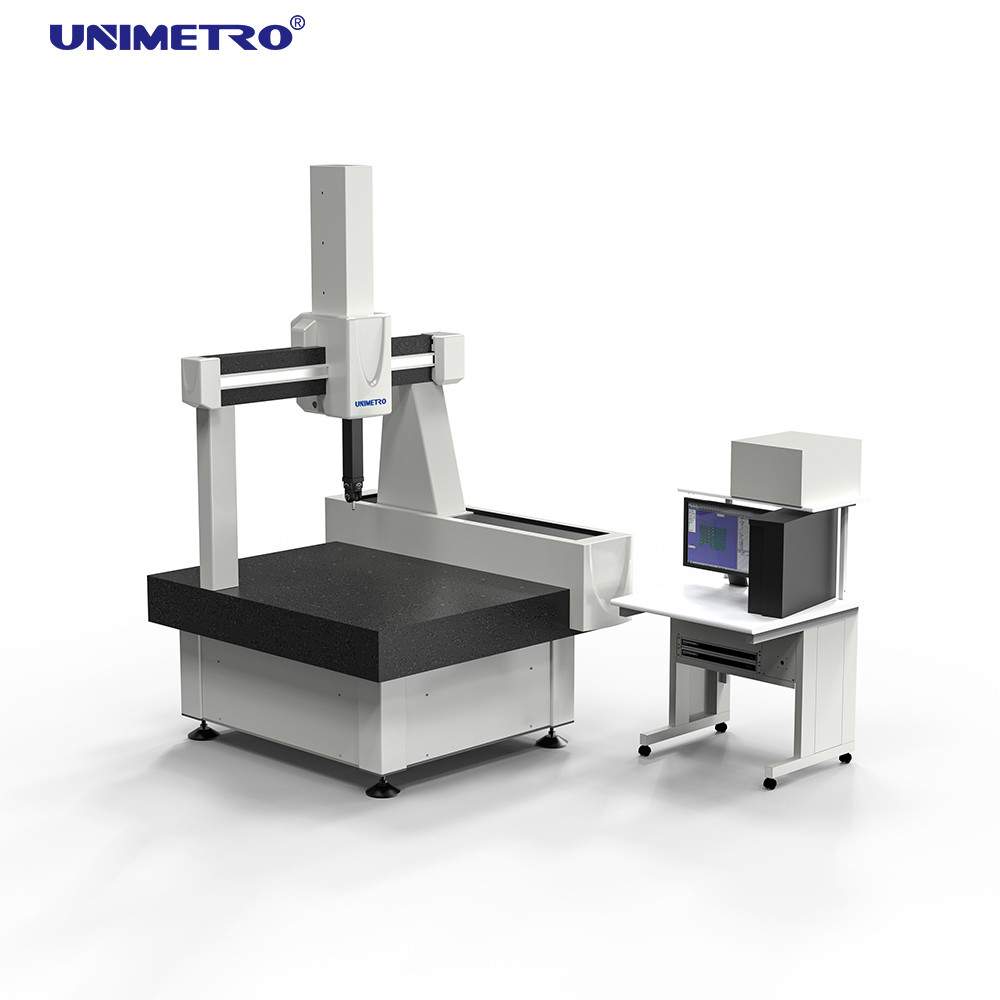

Machine de mesure de coordonnée de la sonde 3D de la résolution 0.1um PH20MT d'échelle

INTRODUCTION

Le « hélium » est caractérisé par la machine de la plus haute précision qui est UNIMETRO complètement développé et conçu. Chaque partie est choisie strictement pendant la période de la fabrication et s'assure que toutes les pièces sont reliées parfaitement et opportun pendant la période de l'assemblée. L'acceptation des machines de mesure a lieu selon OIN 10360-2. Ce faisant, deux procédures d'acceptation normalisées sont employées. Toutes les machines de mesure sont mesurées avec ultra un laser de précision. Après, un essai conformément aux normes avec des mesures solides DKD-certifiées telles que des blocs calibrés, des plats de boule, etc. est conduit. Par conséquent, les clients de machine emploient est enfin vraie précision de haute qualité et haute et technologie allemande.

PARAMÈTRES TECHNIQUES

AVANTAGES

Double atténuation passive de vibration de brevet :
CMM est en grande partie employé dans la société et tout près les autres machines et camion de transport. La vibration influence la précision de CMM. Faites une base spéciale est une solution mais ces coût et problème de volonté. Notre CMM a l'appui de brevet avec la double atténuation passive de vibration intégrée directement dans le cadre de machine. Ainsi la machine peut être placée près de la production. N'ayez besoin non de la base spéciale pour ce CMM dans la plupart des cas.

Table de travail de haute qualité de granit :
La table de travail est l'appui de tout le CMM, sa qualité est importante pour la représentation ! Notre CMM est fait avec la haute table de travail naturelle de précision, lourde et stable de granit à partir du « mont Tai » ; ceci peut soutenir la vibration atténuant et améliorer la représentation de CMM.

Guides inclus dans des toutes les haches :
L'environnement du CMM a la condition stricte, mais certains différents tel que la température et la poussière sont possibles dans la salle de mesure. Comme norme, toutes nos machines de commande numérique par ordinateur sont équipées des guides inclus. Ceci protège les manières de guide contre les dommages, la saleté, et les influences thermiques directes. Ceci peut empêcher la poussière externe et des changements de température. Il est important pour l'utilisation dans l'environnement poussiéreux.

Frottement » transmission de rectification « automatique :
Notre CMM emploie la transmission de frottement, et a » le système de rectification « automatique dans des toutes les haches. Le système de transmission utilisant « fixe + la structure de suspension micro » pour assurer la transmission est parallèle avec la manière de guide. Cela rend la machine de mesure en grande partie exempte d'entretien.

Parties fondamentales importées :
Les parties fondamentales sont les plus importantes pour l'écurie de la machine. Seulement avec la meilleure conception et la meilleure qualité des parties fondamentales peut faire l'écurie de long temps de CMM. Toutes les parties fondamentales sont des marques célèbres (moteur servo, système de transmission, système pneumatique etc.). Ceci peut faire la meilleure durée de vie de précision et du CMM.

Échelle optique de RENISHAW :
L'échelle optique est une de la plupart de part importante pour CMM ; RENISHAW est le meilleur drapeau dans le domaine CMM des pièces. Il a les meilleurs produits et la meilleure réputation de service ! Notre CMM emploient toujours l'échelle optique de grande précision de RENISHAW. La résolution est 0,05 um.

Manière de guide de bordure de galet pneumatique dans chacun des 4 côtés :
La manière de guide de galet pneumatique employant 4 côtés a entouré la structure ! C'est le symbole de l'écurie et de la qualité ! Dans notre CMM, chaque axe a beaucoup de régulateurs de pression d'air dans différentes directions et les incidences pneumatiques, conception de rapport pneumatique annulaire garantit des instruments réguliers pendant le déplacement.

Petite technologie de trous :
Consommation d'air : 150NL/Min. la petite technologie de trous, ceci fait la zone condensat entre le galet pneumatique et la manière de guide. Elle peut compenser la peu de chaleur vient du frottement de mouvement ! Cette technologie améliore la stabilité thermique du CMM et garde la stabilité à long terme de précision.

LOGICIEL

Rationnel rationnel-DMIS - DMIS est un progiciel intégré à grande échelle developpé récemment de la mesure 3D. En plus du développement et de la conception du logiciel de studio, qui prend en considération les conditions des débutants pour l'étude et l'utilisation facile du logiciel et les conditions fonctionnelles des utilisateurs de haut niveau pour le logiciel, d'une manière primordiale, c'est devenu un modèle pour CMM la standardisation de logiciel de mesure. Des programmes rationnels de DMIS sont conçus avec le plein et indigène noyau de DMIS jusqu'à la version 5,0 de DMIS, qui est totalement différent du soi-disant « appui DMIS » (le noyau n'est pas DMIS). Comme nous le savons, DMIS est devenu une norme de l'OIN (le 22093:2003 d'OIN)

FONCTION DE SONDE

Tête de sonde : PH20MT a motorisé des têtes de sonde par RENISHAW
Renishaw PH20 est un autre produit innovateur de mesure lancé par la société de Renishaw, qui améliore considérablement les résultats de CMM.
C'est la première fois que la technologie de cinq axes développée pour le système de mesure de Revo (qui a gagné beaucoup de récompenses) a été employée dans des applications de déclencheur des diverses caractéristiques CMM.
La capacité de positionnement stepless de PH20, il est facile mesurer et toucher qu'à n'importe quel angle, peut assurer la meilleure mesure d'objet et réduire au minimum les temps de remplacement de la sonde. Le mouvement synchrone de cinq axes peut mesurer le grand objet sur CMM en réduisant au minimum l'espace requis pour la rotation du siège de mesure autour de l'objet.
Construit dans la sonde TP20 industriellement compatible
Les utilisateurs de base de l'essai PH20 peuvent directement utiliser une série de modules principaux de l'essai tp20 mûr pour fournir un grand choix de mesure de force, direction sentant des options et des tiges d'extension pour répondre aux exigences d'application. Le module magnétique peut assurer la protection de collision et réaliser l'échange automatique à l'aide du cadre d'échange de mcr20ni.
PH20MT a motorisé des têtes de sonde par RENISHAW : Ce système permet la mesure rapide, complète et qu'on peut répéter des objets plus complexes. Grâce à la possibilité de rotation la machine devient une machine de mesure de 5 manières et permet le gain de temps de mesure significatif particulièrement avec les morceaux simples.
