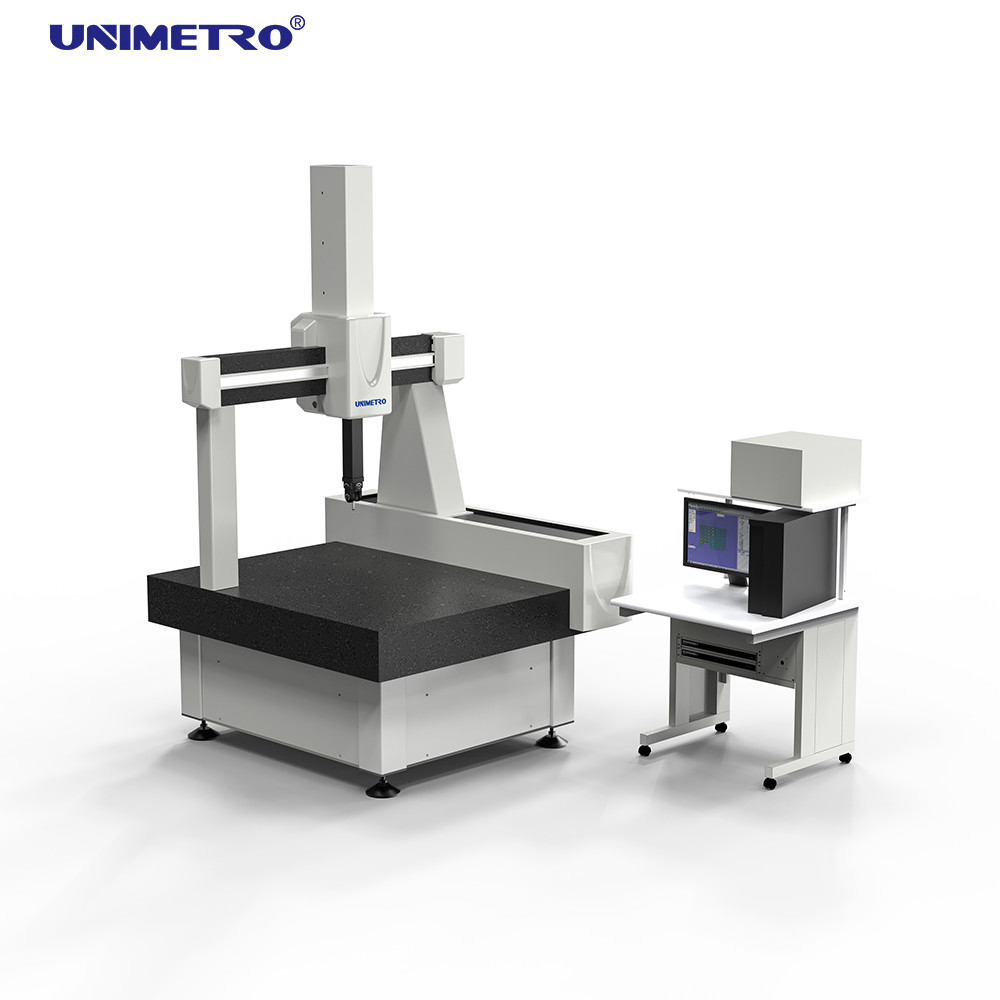

Name: Machine de mesure de coordonnées (CMM) semi-automatique série hélium
Brand: Unimetro Precision Machinery Co., Ltd
SKU: Hélium
Price: 20,500.00 USD
Availability: InStock

Détail Infomation

Nom du produit:	CMM machine de mesure de coordonnée	Matériel:	Base de marbre
Plage de mesure:	500600500mm	Diamension d'Overrall:	125014002600
Poids de la machine:	1950kg	MPEe:	≤ 1.7+L/350 (μm)
MPEp:	≤ 2.3μm	Résolution d'échelle:	0.5m
Mettre en évidence:	Type machine de mesure de coordonnée de CMM , machine de marbre de la base 3d cmm , machine d'hélium de mesure semi automatique de la coordonnée CMM

Description de produit

Machine de mesure des coordonnées de la série de l'hélium (CMM) semi-automatique

Vue d'ensemble du produit

La série Helium représente la machine de mesure des coordonnées de plus haute précision d'UNIMETRO, dotée d'une technologie allemande et d'une assurance qualité complète.Chaque composant est sélectionné et parfaitement assemblé., avec des essais d'acceptation effectués selon les normes ISO 10360-2 à l'aide de mesures laser ultra-précises et de mesures solides certifiées DKD.

Spécifications techniques

Paramètre	Spécification
Zone de mesure	Le nombre d'étoiles est le même.
Dimensions globales	1250 × 1400 × 2600 mm
Poids maximal des pièces	900 kg
Poids de la machine	1950 kg
Le M.P.E	≤ 1,7+L/350 (μm)
MPEp	≤ 2,3 μm
Résolution à l'échelle	0.5 μm
Vitesse maximale 3D	500 mm/s
Accélération 3D maximale	900 mm/s

Principaux avantages

Brevet d'amortissement double des vibrations passives

Intégré directement dans le châssis de la machine, ce système breveté élimine la nécessité de fondations spéciales dans la plupart des cas, permettant de le placer à proximité des équipements de production sans interférence vibratoire.

Table de travail en granit de haute qualité

Fabriqué à partir de granit naturel lourd et de haute précision provenant de "Mount TAI" pour fournir un amortissement des vibrations supérieur et une performance stable.

Guides joints dans tous les axes

Protège les voies de guidage des dommages, de la saleté et des influences thermiques directes, ce qui rend la machine adaptée aux environnements poussiéreux.

Transmission de frottement à rectification automatique

Utilise une structure "fixée + micro suspension" pour assurer le parallélisme de la transmission avec les voies de guidage, ce qui se traduit par un fonctionnement largement sans entretien.

Composants clés importés

Toutes les pièces critiques, y compris les servo-moteurs, les systèmes de transmission et les systèmes pneumatiques, proviennent de marques renommées pour une précision et une durée de vie optimales.

Échelle optique de RENISHAW

Échelle optique de haute précision avec une résolution de 0,05 μm du fabricant leader du secteur.

Route de guidage de l' air

Structure entourée à quatre côtés avec plusieurs régulateurs de pression d'air et conception de roulement pneumatique annulaire pour la stabilité de l'instrument pendant le mouvement.

Technologie des petits trous

Crée une zone de condensation entre le roulement d'air et la voie de guidage pour compenser la chaleur due au frottement du mouvement, améliorant la stabilité thermique et la précision à long terme (consommation d'air: 150NL/Min).

Logiciel de mesure

Rational-DMIS - Un logiciel de mesure 3D intégré à grande échelle développé avec le noyau DMIS natif (norme ISO 22093:2003).Conçu pour les utilisateurs débutants et avancés avec une fonctionnalité complète.

Spécifications du système de sonde

Tête de sonde: MH20i Tête manuelle par RENISHAW

Paramètre	Spécification
Répétabilité de la position	+0,5 μm
Étapes de positionnement	15°
Axe de rotation	+ 180°
Axe de basculement	0° à 90°
Nombre total de postes	140 mm
Température de fonctionnement	10 à 40°C

Probe: module TP20 SF et assemblage de la sonde M2

Numéro	Nom	Les spécifications	Quantité
A-5004 à 7585	Barre d'extension de la sonde	10 mm	2
A-5004-7586: les produits de base et les produits de base	Barre d'extension de la sonde	20 mm	2
A-5000 à 2280	Barre d'extension de la sonde	240 mm	1
A-5000-7806	Probe à bille	Φ1 × 10 mm	2
A-5000 à 3603	Probe à bille	Φ2 × 10 mm	2
A-5000 à 3604	Probe à bille	Φ3 × 10 mm	2
A-5000 à 4161	Probe à bille	Φ4 × 10 mm	1
A-5000-2286	Probe à bille	Φ5 × 10 mm	1
	Détecteur de sonde		2
Nombre total:		10 Types	15 pièces

Informations sur la société

Nos clients et agents

Questions fréquemment posées

Q1: Êtes-vous une usine ou une société commerciale?

R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2: Qu'est-ce que votre entreprise produit principalement?

R2: Nous sommes spécialisés dans les machines de mesure de la vision, les machines de mesure de coordonnées, les appareils CMM et VMM et les équipements connexes.

Q3: Comment choisir la spécification appropriée?

R3: Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de votre variété de produits et de vos exigences de mesure.

Q4: Acceptez-vous le service personnalisé?

R4: Oui, nous fournissons des machines standard et des solutions sur mesure adaptées aux besoins spécifiques du client.

Q5: Quelle est votre période de garantie?

R5: Nos produits sont garantis pendant 1 an. Nous avons amélioré la durabilité des pièces fragiles et maintenu une qualité de produit stable.
