Dimension: | 600*740*980mm | Chaîne de mesure: | 300*200*200mm |
---|---|---|---|
Exactitude de mesure: | 2.5+L/100um | Répétabilité: | 2.5um |
Poids: | 190Kg | Résolution linéaire d'échelle: | 0,5 um (0,1 um pour l'option) |
Mettre en évidence: | Machine optique manuelle de mesure,Machine optique de mesure de la résolution 0.5um d'échelle,Manuel optique de machine de mesure |
Describtion
La machine de mesure de vision est un instrument utilisé pour la dimension physique précise mesurant, exactitude jusqu'au niveau de micron, qui est un instrument de mesure optique utilisant la caméra pour saisir l'image du morceau de travail, analysent le pixel d'image et calculent la 2D dimension avec le logiciel de mesure.

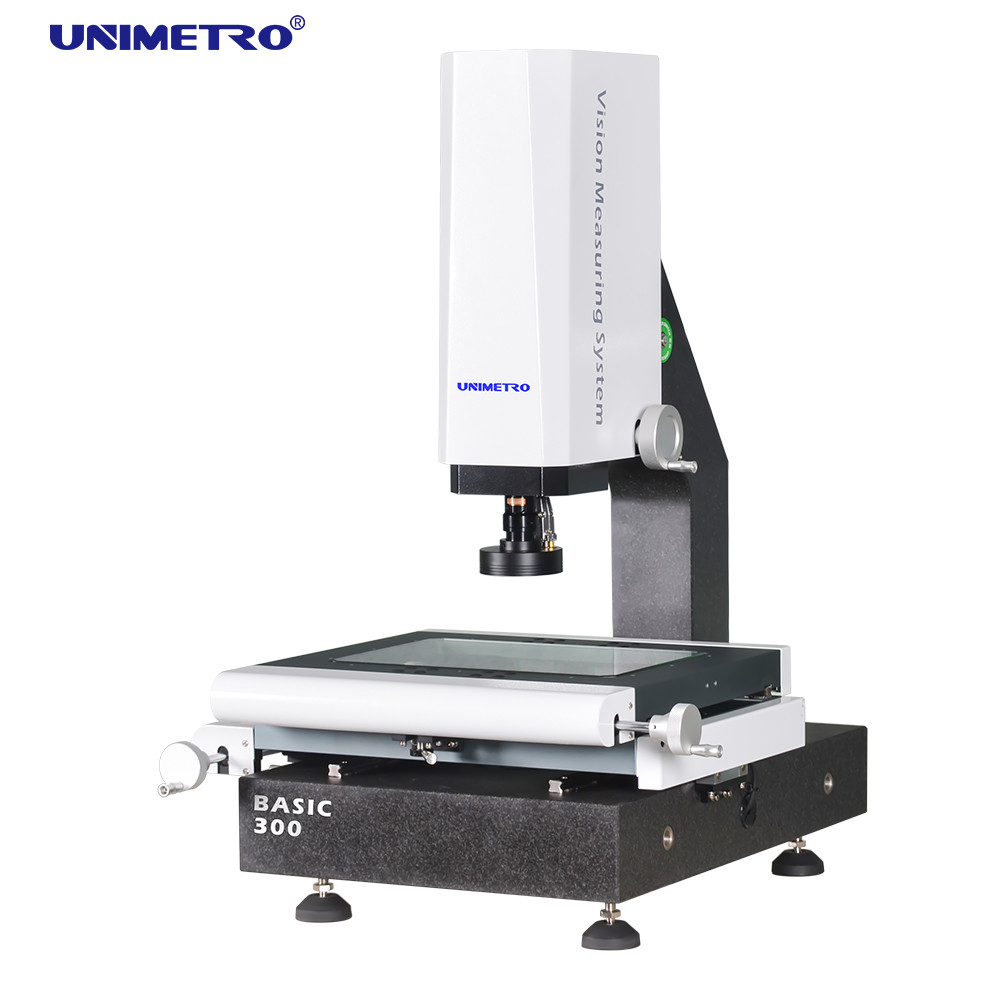

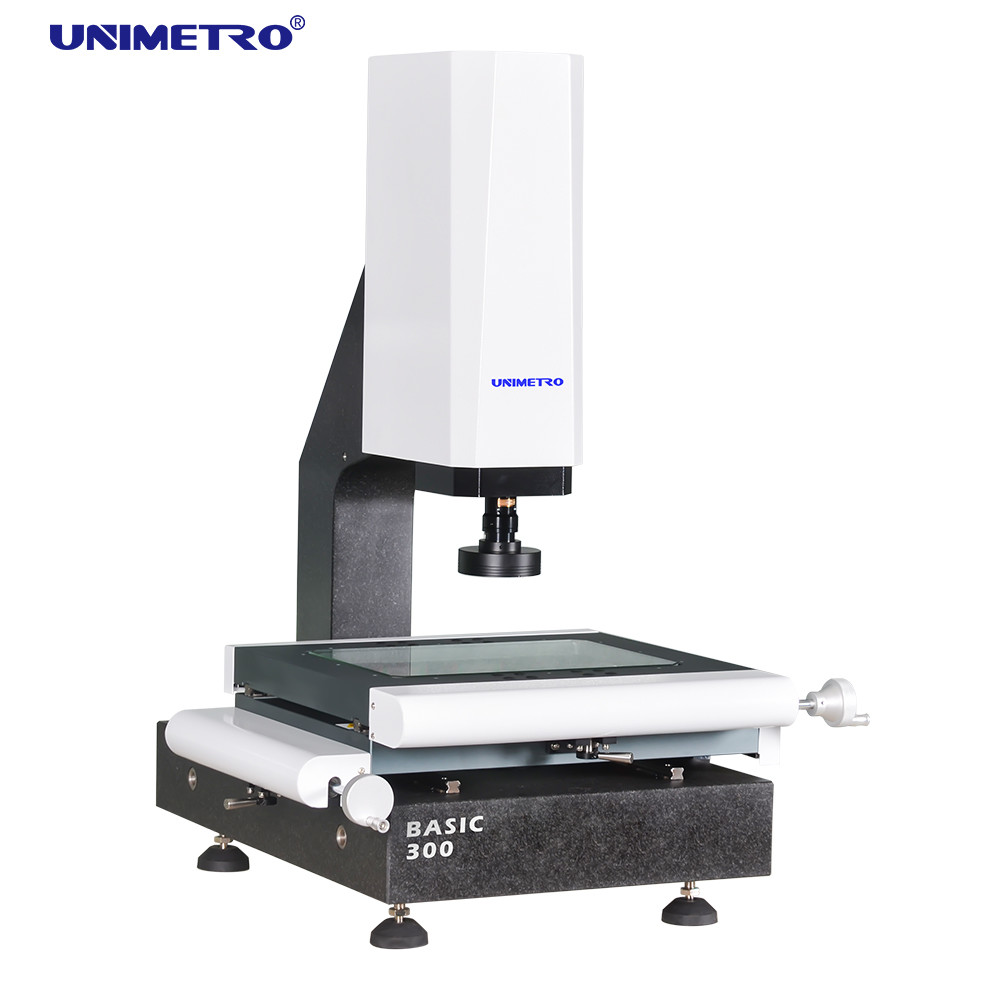

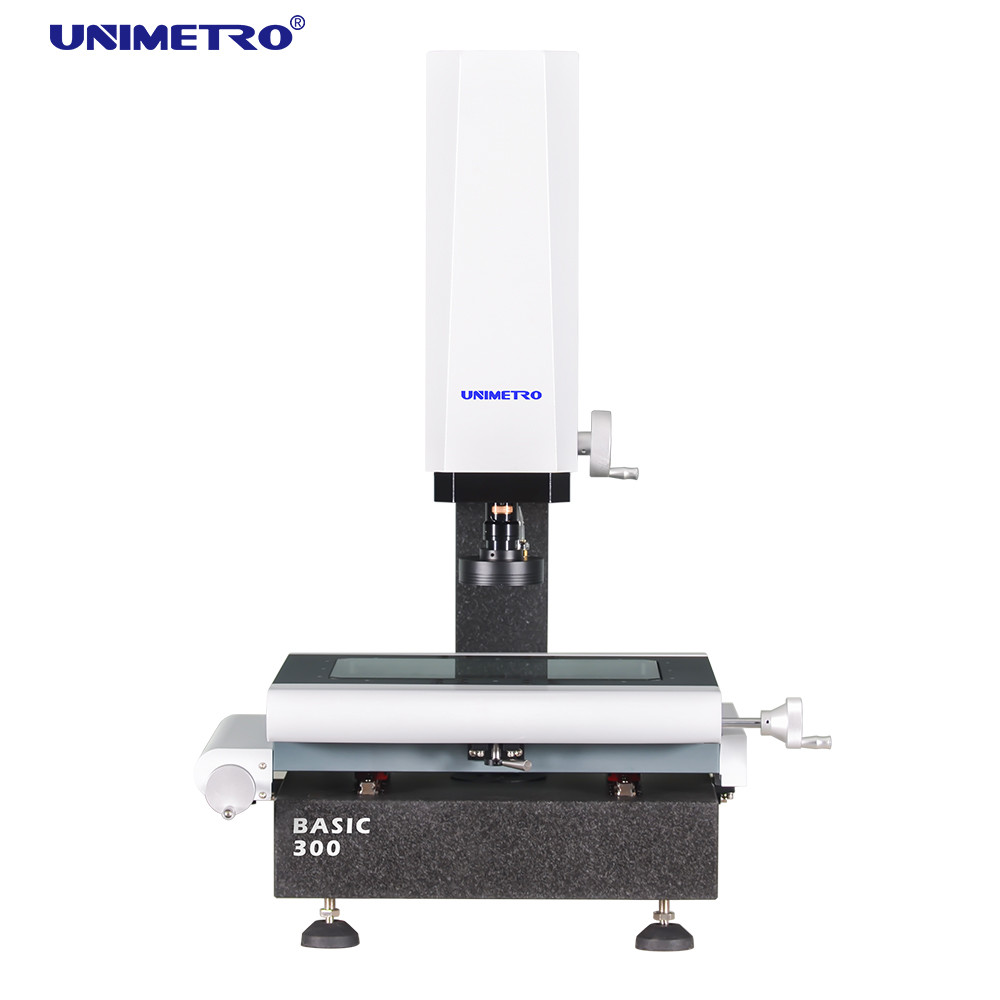

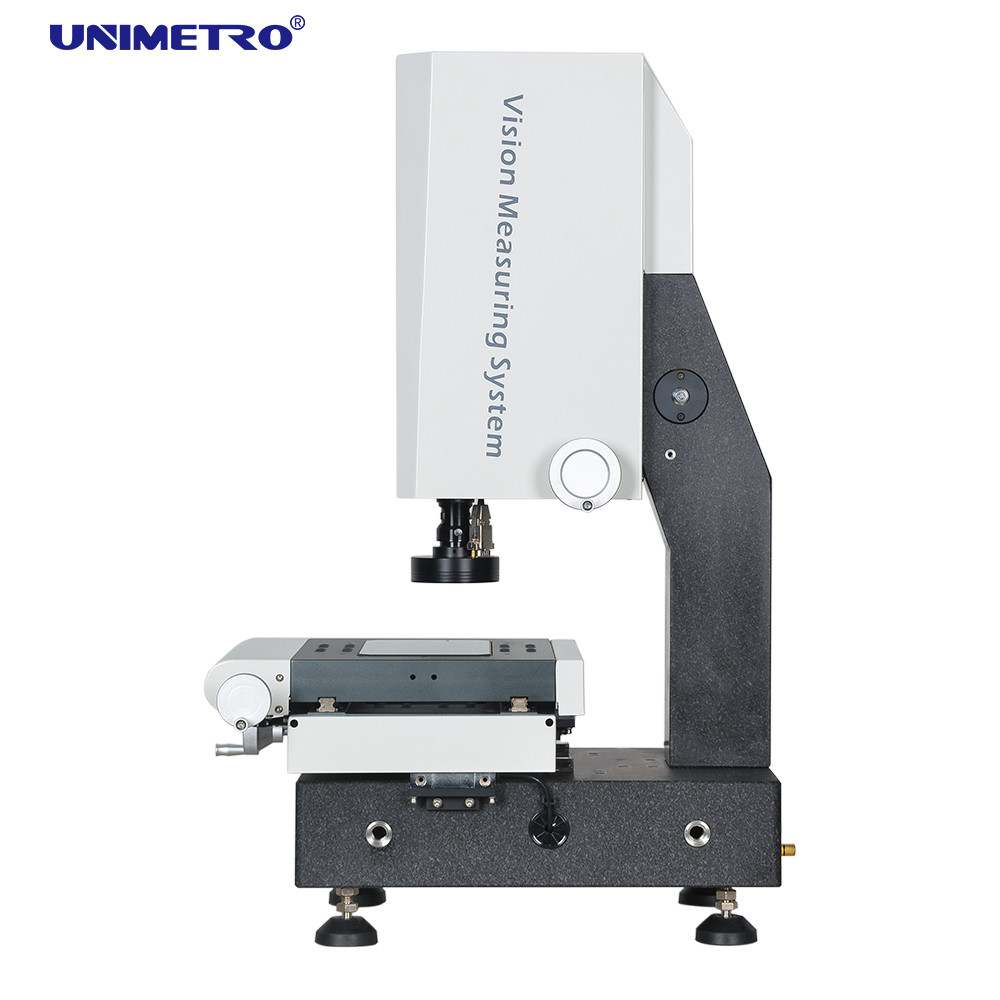

◉La machine de mesure de vision de série de BASIC est conçue et développée par UNIMETRO, qui est un modèle populaire adapté pour la plupart de l'application de mesure et des utilisateurs de la 2D dimension précise de différentes industries, comme moule, l'électronique, semi-conducteur, l'injection en plastique, les produits 3C, les soins médicaux, l'aviation… etc. C'est un instrument important utilisé dans votre processus de contrôle de qualité de produits, assurant votre exactitude de dimension de produits, rend vos produits plus concurrentiels.
◉La série VMM de BASIC est le modèle le plus commun pour la plupart des usines fabriquant les pièces précises. Elle est adaptée pour des échantillons de petite quantité mesurant l'application. le contrôle de manuel de 3 axes, avec le logiciel convivial, permet à l'opérateur de contrôler utilisant la machine dans la courte durée même.
◉Utilisant le granit de grande précision et de stabilité comme base et colonne de machine, avec le capteur linéaire 0.0005mm à haute résolution triaxial
----Assurez la haute performance et l'exactitude de chaque machine.
◉Utilisant la manière linéaire de guide de HIWIN et le rail de guide linéaire à haute précision, avec l'étape en aluminium de travail et le traitement de anodisation dur de surface.
---- Assure l'utilisation élevée de représentation dynamique et de cycle de longue durée de la machine.
◉Utilisant une boîte de contrôle intégrée de noyau qui est développée par UNIMETRO, pour les échelles linéaires, le contrôle léger, et le transfert de signal de sonde de contact.
---- Assurez le câblage et l'entretien faciles. Augmentez fortement la stabilité de la machine.
◉La lumière programmable de la découpe LED avec le chemin léger parallèle, évite la déformation de l'image.
---- Assure le measuringaccuracy.
◉Avec la lumière d'anneau du contrôle LED de logiciel de 8 sections, l'angle et l'éclat de éclairage multiples d'offre.
---- Ajustement pour des pièces forme et matériaux withdifferent.
◉Les paramètres de allumage peuvent être record dans le programme de mesure de pièce, utilisateurs n'ont pas besoin de s'ajuster pendant le processus de mesure.
----Amical et convenintly utilisation.
Domaine d'application
◆Industrie de moule
◆Fabrication d'automobile
◆Industrie médicale
◆Fabrication mécanique
◆industrie 3C numérique
◆Production de carte PCB
Etc.
Configuration matériel
◆Manière linéaire de guide de HIWIN
◆Étape en aluminium de travail et anodisation dure
◆Boîte de contrôle intégrée de noyau
◆3 échelles linéaires de résolution de l'axe 0.5um
◆Groupe léger parallèle multi de la fonction LED
◆Caméra CCD de haute résolution de catégorie industrielle
◆zoom 0.7-4.5X bosselé manuel avec la répétabilité élevée

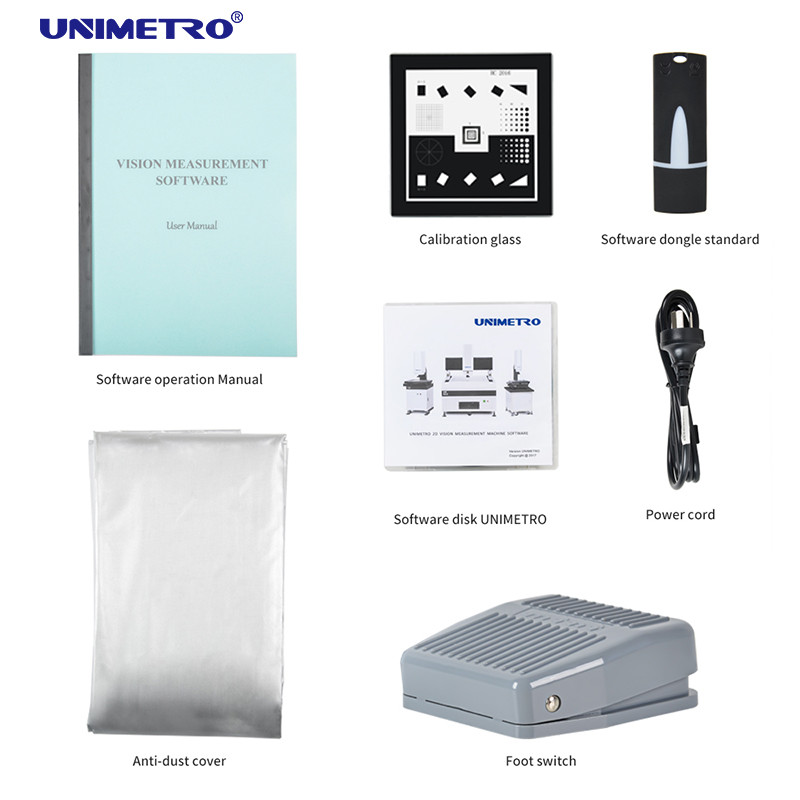

◆Accessoires externes multiples de soutien
Paramètres
Modèle | BASIC 200 | BASIC 300 | BASIC 400 | BASIC 500 | |
Dimension (millimètre) (L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
Chaîne de mesure (millimètre) (X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
Exactitude de mesure (μm) | 2.5+L/100 | 2.5+L/100 | 2.5+L/100 | 3+L/100 | |
Répétabilité (μm) | 2,5 | 2,5 | 2,5 | 3 | |
Poids (kilogrammes) | 140kg | 190kg | 240kg | 290kg | |
Image et mesure | CCD | appareil photo numérique du pixel HD de 1.2M | |||
Lentille | zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de maganification | ||||
Rapport optique | 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. ) | ||||
Champ visuel | 8.1~1.3mm | ||||
Distance de fonctionnement | 80mm | ||||
Résolution linéaire d'échelle | 0,5 μm (0.1μm pour l'option) | ||||
Système d'entraînement | X, Y, contrôle de manuel d'axe de Z | ||||
Illumination | Lumière extérieure d'anneau programmable de 4 sections LED, lumière parallèle de découpe de LED, lumière d'anneau de 8 sections LED, coaxiale, pour l'option |
Aperçu de logiciel
◉Dossier et mesure de DAO d'entrée
◉Programme utilisateur flexible
