Caméra linéaire de la manière HD de glissière de vision de mesure de système de la couleur LED de lumière mobile automatique d'anneau

Caméra mobile automatique de la couleur LED Ring Light Linear Slide Way HD de système de mesure de vision





ULTRA le système de mesure de vision de série est une machine de mesure complètement automatique de grande précision en porte-à-faux de vision développée pour la mesure de GD&T avec le contrôle motorisé automatique gyroscopique. Il a équipé du centre automatique, du régulateur automatique de contrôle, et du mouvement automatique du matériel et de la configuration logiciel pour faire la mesure des dimensions linéaires et géométriques rapidement et exactement.





<>Caractéristiques de produit

◆Contrôle de détails de qualité
1) base de granit et colonne, excellente stabilité ;
2) l'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;
3) étape de travail avec l'anti-éraflure de traitement extérieure d'oxydation dure ;
4) norme avec le guide linéaire de précision, la vis de meulage de boule et le moteur servo etc. à C.A., pour assurer la précision et la stabilité du système de mouvement ;
5) le système de contrôle intégré, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.

◆Configuration de haute performance
1) contrôle automatique gyroscopique de commande numérique par ordinateur de XYZ et positionnement précis ;
2) 1 um échelle linéaire en verre de haute précision pour assurer l'exactitude de positionnement et l'exactitude de mesure du système ;
3) caméra couleur de haute résolution de GIGA pour répondre aux besoins de l'observation claire et de la mesure précise ;
4) le zoom à haute résolution du clic 6.5x, le doublement précis et un fois la correction de pixel ont seulement eu besoin ;
5) avec l'illumination à froid programmable de la division LED de l'anneau 8 de la surface 5 et contourner l'illumination parallèle de LED et l'ajustement léger intelligent intégré, il peut contrôle automatique l'éclat dans la division 8 et réalise l'ajustement de niveau de l'éclat 256 intelligemment.

◆Logiciel efficace de mesure
1) avec le logiciel de mesure composé de RationalVue d'Externe-rangée, ULTRA la série est capable pour offrir la fonction de mesure du composé 2D/3d puissant ;
2) simple et facile pour comprendre l'interface d'opération rend la mesure plus simple et efficace ;
3) le programme automatique de mesure peut être placé pour accomplir la mesure en lots efficacement et rapidement.

◆Expansibilité flexible
1) les types multi de capteurs de non contact et le système fixturing rapide sont pour l'option, qui peut répondre à l'exigence de mesure différente de différents clients
2) la lumière d'anneau de la couleur LED de Mavable est disponible pour ULTRA la série, qui rend la série plus flexible et puissante à différentes parties avec différents genres de matériaux ou de formes, offre une application de mesure plus puissante.
3) grâce à l'expansibilité flexible ULTRA de la série, elle est compatible avec la sonde de contact, capteurs de mesure de non contact et le bras de robot, augmentent fortement l'efficacité de mesure.





Paramètres

Modèle		ULTRA 300	ULTRA 400	ULTRA 500	ULTRA 600
Voyage de X/Y-axis (millimètre)		300x200	400x300	500x400	600x500
Voyage d'axe des z		200mm (peut être augmenté selon les conditions des clients)
Échelle linéaire de l'axe X/Y/Z-3		Résolution linéaire en verre d'échelle : 0.1um
Mode de conseils		Guide linéaire de précision, double guide à deux pistes de glisseur.

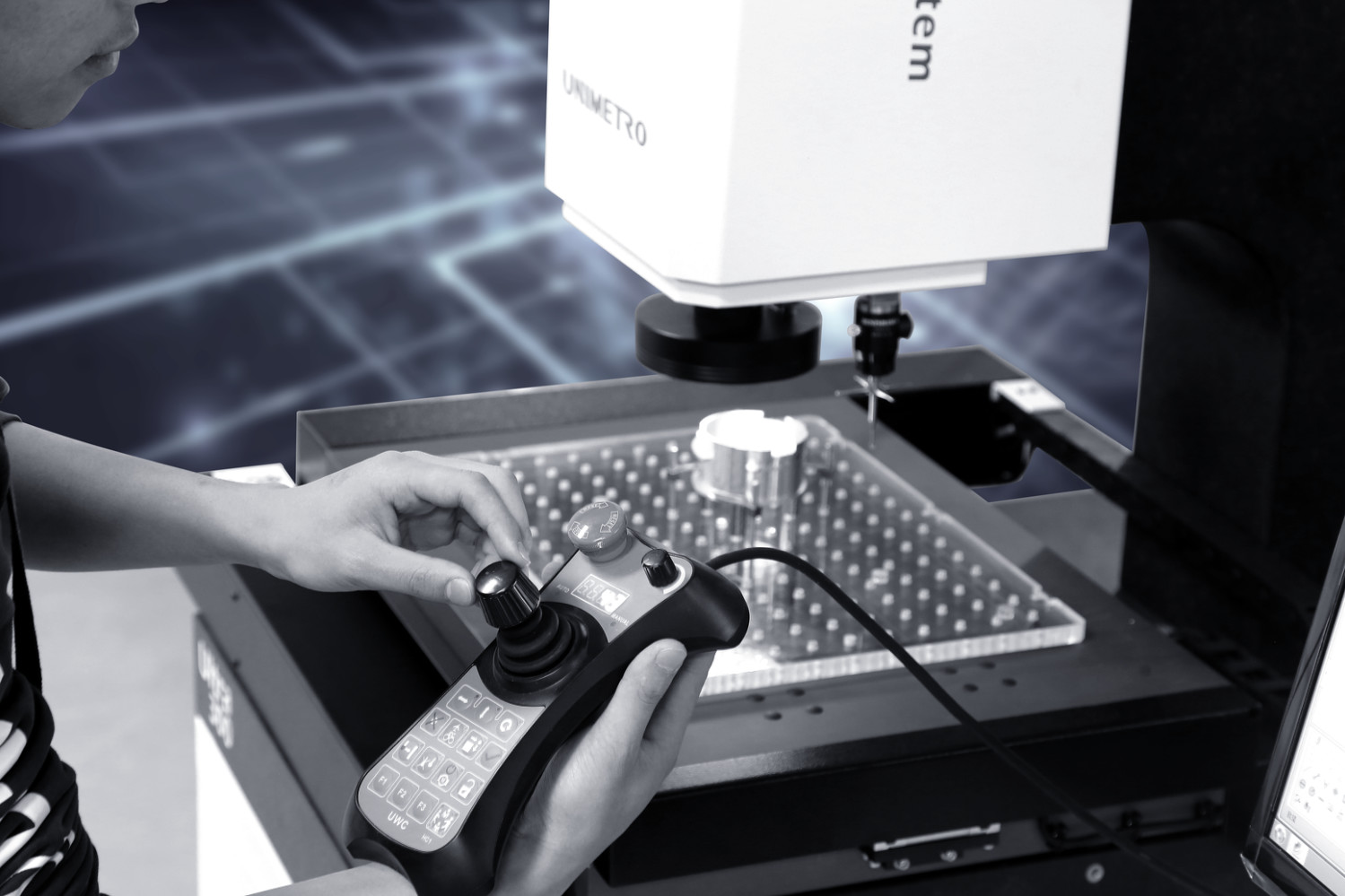

Mode d'opération		Contrôleur de manette, opération de souris, programme automatique de détection.
Exactitude		XYZ-axe : ≤2.5+L/200um
Répétabilité		±2.5um
Système visuel	CCD	La haute définition 1/3" caméra CCD de couleur
	Lentille	6.5X continuent le zoom de clic ; Rapport optique optique : 0.7X-4.5X ; Rapport optique visuel : 26X~172X (21,5" moniteur)
Système de flash	Découpe	Illumination parallèle de découpe de LED
	Surface	0~255 illumination réglable de surface de la division LED de l'anneau 8 de Stepless 5
Rapport optique		0.7X~4.5X
Logiciel de mesure		Logiciel de mesure entièrement automatique d'UNIMETRO 2D
Capacité de charge		±2.5um
Environnement de travail		25Kg
Alimentation d'énergie		La température 20℃±2℃, humidité relative<2>
Ddimension (W*D*H) (millimètres)		220V/50Hz/10A
Ddimension (W*D*H) (millimètres)		1600*780*1700	1750*920*1700	1900x1080x1700	1050*1280*1700
Poids net (kilogrammes)		380	450	600	800

* L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet.
* le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.
* champ visuel (millimètres) = (diagonal*Horizontal*Vertical)
* l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.



Fonction de logiciel

◉Dossier et mesure de DAO d'entrée
◉Pièces rangée et mesure de macro
◉Mesure automatique de foyer et de taille
◉La fonction de navigation aide le repérage rapide
◉Fonction de mesure géométrique puissante
◉Rapports multiples de données et fonction de sortie graphique de données

◉Programme utilisateur flexible
◉Création des éléments de référence
◉Bord puissant détectant la fonction
◉Accessoires externes multiples de soutien
◉Calcul automatique de la tolérance géométrique d'éléments
◉Production compliquée de mesure rapidement et commodément
