Système de mesure laser intégré avec kits de fixation CMM et testeur de diamètre automatique pour outils de fraisage

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Numéro de modèle:	UTD503D

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Affaire bois
Délai de livraison:	20 jours de travail
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	10 par mois

meilleur prix Contactez

Détail Infomation

Gamme de mesure de longueur:	60-150 mm	Gamme de mesure de diamètre:	0,5-25 mm
Exactitude de diamètre:	±0.0015mm	Exactitude de valeur de fin de bande:	0,003 mm
Valeur de sortie de rapport:	Excel	Tolérance jugeant la fonction:	Compris
Mettre en évidence:	gabarits de fixation cmm , CMM montages

Description de produit

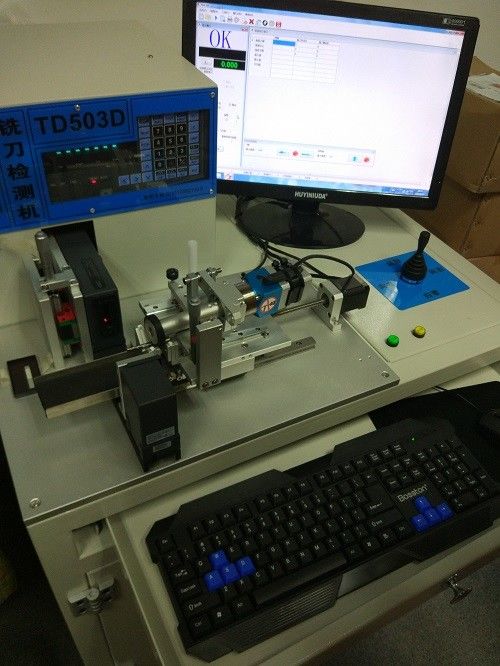

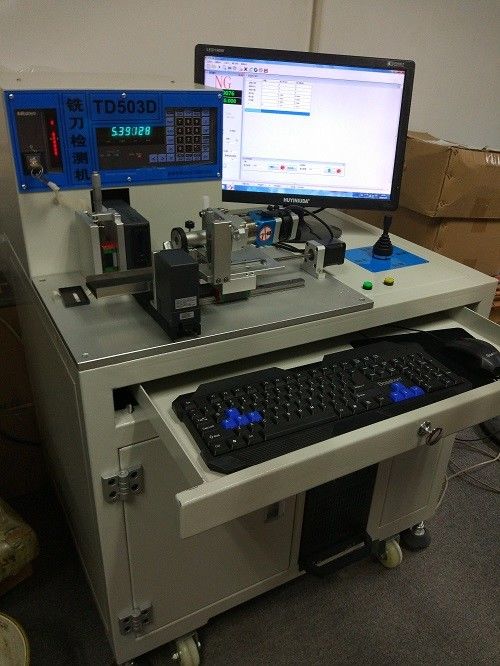

Système de mesure laser pour outils avec kits de fixation CMM et testeur de diamètre automatique

Le testeur laser d'erreur de diamètre d'outil de fraisage UTD503D utilise une technologie de mesure entièrement automatique sans contact pour éliminer les erreurs de mesure humaines et prévenir les dommages aux outils. Les données de mesure peuvent être transférées de manière transparente vers des systèmes PC pour des rapports complets.

Les testeurs de la série UTD offrent des capacités de mesure rapides, servant d'outils puissants pour la mesure d'outils de fraisage et de forets. Cette technologie améliore la qualité et l'efficacité de la fabrication tout en réduisant les coûts de production globaux.

Capacités de mesure

Mesure du diamètre de rotation maximal pour les outils de fraisage à une ou deux lames
Mesure du diamètre extérieur maximal pour les outils de fraisage à deux lames
Mesure des valeurs de faux-rond du diamètre de l'outil et de la différence de hauteur de lame
Calcul du diamètre maximal, du diamètre minimal et du diamètre moyen
Mesure de la circularité et de la valeur de faux-rond du corps de l'outil
Mesure complète du faux-rond du diamètre en seulement 3 secondes

Configuration standard

Plateau de travail à commande automatique série TD
Testeur laser japonais de haute précision
Logiciel de mesure pour outils de fraisage et forets
Système PC industriel
Logiciel de contrôle et de sortie de données
Système de moteur pas à pas
Guide linéaire HIWIN
Support de type V en céramique de haute précision

Paramètres techniques

Plage de longueur de mesure	60-150mm
Plage de diamètre de mesure	0.5-25mm
Précision du diamètre	±0.0015mm
Précision de la valeur de faux-rond	0.003mm
Fonctionnalités supplémentaires	Programmation utilisateur, sortie Excel, points de mesure programmables, mesure synchrone du faux-rond du diamètre, vitesse de rotation de l'outil programmable, vitesse de déplacement de mesure programmable, fonction de jugement de tolérance

Informations sur l'entreprise

Nos clients et agents

Questions fréquemment posées

Q1 : Êtes-vous une usine ou une société commerciale ?

R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que fabrique principalement votre entreprise ?

R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines de mesure tridimensionnelles (MMT) et les fixations pour MMT et machines de mesure par vision.

Q3 : Comment choisir la spécification appropriée ?

R3 : Notre équipe professionnelle vous recommandera des instruments de mesure adaptés en fonction de la variété de vos produits et de vos exigences de mesure.

Q4 : Acceptez-vous le service personnalisé ?

R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins spécifiques des clients.

Q5 : Quelle est votre période de garantie ?

R5 : Nos produits sont garantis 1 an. Nous avons renforcé la durabilité des composants critiques pour garantir la fiabilité et la qualité du produit.
