Système de mesure par vision avec une large plage et une haute précision pour l'inspection dimensionnelle

Système de mesure de la vision de haute précision à grande portée pour la mesure des dimensions

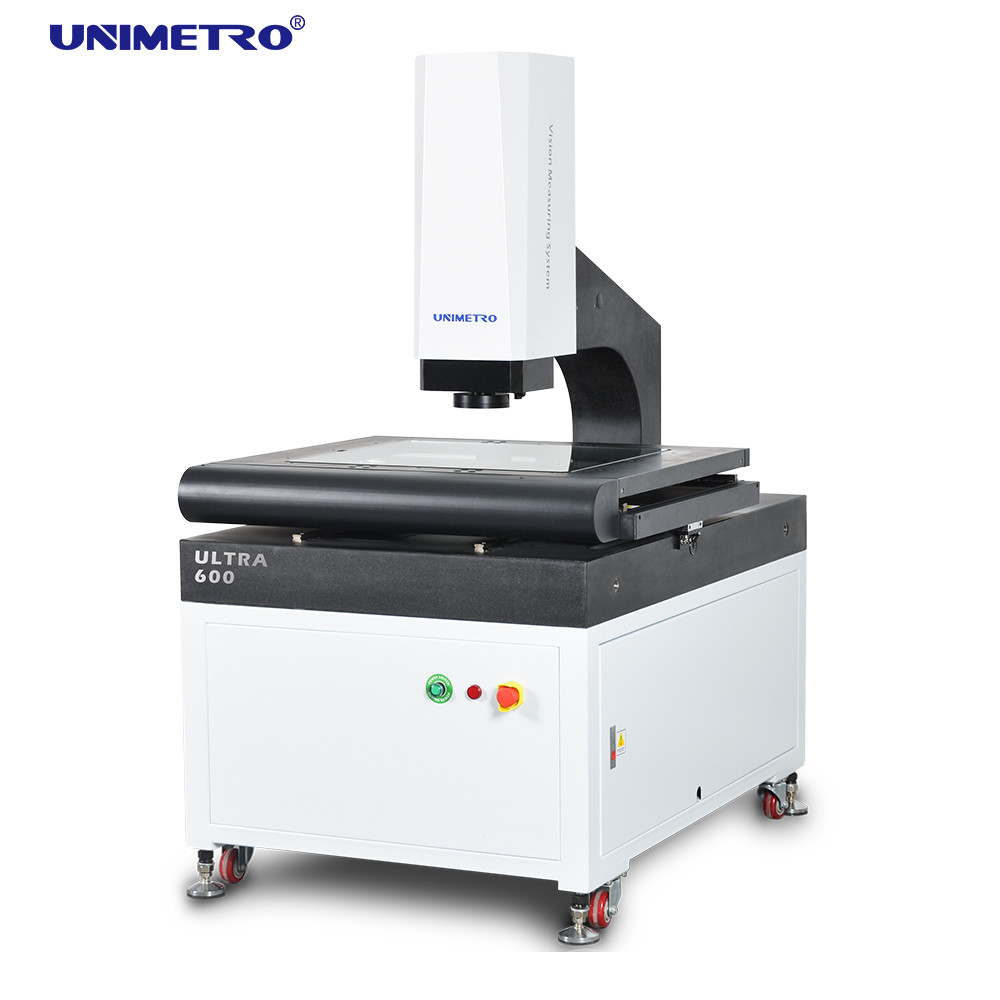

Le système de mesure de la vision de la série ULTRA est une machine de mesure de la vision en porte-à-faux à haute précision entièrement automatique développée pour la mesure de la GD&T avec commande motorisée automatique à 3 axes.Il est équipé de mise au point automatique, contrôle automatique de l'éclairage et déplacement automatique de la configuration matérielle et logicielle pour effectuer rapidement et précisément la mesure des dimensions linéaires et géométriques.

Caractéristiques

◆ Contrôle des détails de qualité

Ø Base et colonne en granit, excellente stabilité;

Ø étape de travail en aluminium, rendre le contrôle de mouvement réactif et flexible;

Ø étape de travail avec traitement de surface d'oxydation dure anti-rayures;

Ø Standard avec guide linéaire de précision, vis à bille de meulage et servo moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;

Ø Système de commande intégré, intégré à la commande de mouvement et à la commande de tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, assure une performance extrêmement stable de la machine.

◆ Configuration haute performance

Ø XYZ contrôle automatique CNC à trois axes et positionnement précis;
Ø 0,1 um d'échelle linéaire en verre de haute précision pour assurer la précision de positionnement et de mesure du système;
Ø une caméra couleur GIGA haute résolution pour répondre aux besoins d'observation claire et de mesure précise;
Ø l'objectif zoom à haute résolution 6,5x, doubleur précise et correction d'un pixel seulement nécessaire;
Ø Avec un éclairage à froid LED à surface programmable à 5 anneaux à 8 divisions et un éclairage parallèle LED à contour et un réglage intelligent de la lumière intégré,Il peut contrôler automatiquement la luminosité dans la division 8 et réaliser 256 niveaux de réglage de luminosité intelligemment.

◆ Évolutivité

ØDe nombreux types de capteurs sans contact et de systèmes de fixation rapide sont en option,qui peuvent satisfaire les différentes exigences de mesure des différents clients
ØLa série ULTRA dispose d'un éclairage LED à anneau couleur modifiable, ce qui rend la série plus souple et plus puissante pour différentes pièces avec différents types de matériaux ou de formes,offre une application de mesure plus puissante.
ØGrâce à la flexibilité d'expansion de la série ULTRA, elle est compatible avec les sondes tactiles, les capteurs de mesure sans contact et le bras de robot, ce qui augmente considérablement l'efficacité de mesure.

Fonctions Introduction

-- Le logiciel fournit des fonctions de mise au point précise, de mise au point rapide et de mesure d'image, et la précision de répétition peut atteindre 3um (au-dessus du grossissement optique 2x).
-- Le logiciel fournit une variété de modes de contrôle de mouvement pour un fonctionnement de positionnement pratique et rapide.
1. Gamme d'opération; 2. Cliquez au milieu dans la fenêtre d'image; 3. Cliquez au milieu dans la fenêtre de dessin; 4. Déplacez la fenêtre de liste d'éléments d'un élément à l'autre; 5. Cliquez sur la souris dans la fenêtre de contrôle de mouvement; 6.Bouton du milieu de la souris dans la fenêtre d'analyse; 7. le bouton de la souris du milieu dans la fenêtre de la carte; 8. valeur de coordonnée d'entrée.
-- Le logiciel fournit une variété de fonctions de correction d'erreur du système, telles que: compensation linéaire, compensation de section, compensation d'erreur de perpendicularité,compensation de l'erreur de droiture de l'axe z, la compensation de l'erreur de décalage du centre de l'objectif, pour s'assurer que la précision de toute position dans le plan XY peut atteindre 2um.
-- Le logiciel prend en charge l'ajout d'une sonde simple sur la base de la mesure d'image pour réaliser une mesure simple de la dimension 3D et de la tolérance des lignes de structure.
-- Le logiciel peut importer la vue de navigation, cliquer sur le bouton du milieu de la souris, et localiser la position à tester facilement et rapidement.

Paramètres

* L est la longueur de mesure ((mm), la précision mécanique de l'axe Z et la précision de mise au point sont liées à la surface de la pièce.

* L'agrandissement est une valeur approximative, liée à la dimension du moniteur et à la résolution.

* champ de vision ((mm) = (diagonale*horizontale*verticale)

* L'objectif 0,5X ou 2X est disponible en option, et réaliser un grossissement d'image: 13X~86X ou 52X~344X.
