Règle optique linéaire à réseau magnétique sans contact / Plage de 32 m pour la mesure à haute vitesse

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	Bomatec
Numéro de modèle:	UMLRB

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Paper box
Délai de livraison:	5 jours de travail
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	100 par mois

meilleur prix Contactez

Détail Infomation

Voltage de connexion:	10-30 VCC / 5 VCC	Actuel:	10-30 VCC : max. 150 mA, 5 VCC : 200 mA
Niveau de signal:	10-30VHTL/5VTTL	Résolution:	0,001 mm/0,005 mm/0,01 mm
Vitesse courante maximale:	2m / s	Signal de sortie:	A, A', B, B', Z, Z'
Mettre en évidence:	échelle numérique linéaire , encodeur linéaire optique

Description de produit

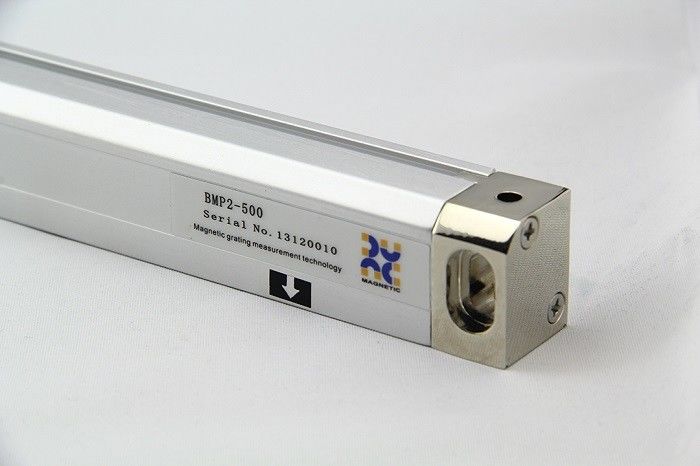

Échelle linéaire optique à grille magnétique sans contact

Autonomie de 32 m pour les mesures à grande vitesse

Vue d'ensemble du produit

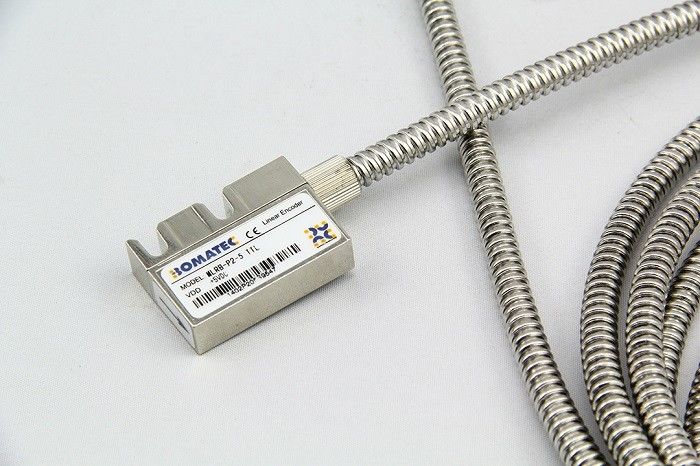

La série UMLRB est un système de mesure de la longueur de grille magnétique doté d'une conception intégrée où le capteur et l'électronique de lecture de valeur sont intégrés dans un seul boîtier.L'échelle magnétique adhère à des surfaces plates, la tête du lecteur de capteurs conservant un écart précis de 0,1-2,0 mm par rapport à l'échelle magnétique pendant l'installation.

Principales caractéristiques

Technologie de mesure sans contact
Tolérance à l'écart important entre la tête du lecteur et l'échelle magnétique (0,1-2,0 mm)
Longueur de mesure étendue jusqu'à 32 mètres
Haute résolution jusqu'à 0,001 mm
Excellente répétabilité de ± 0,001 mm
Une résistance supérieure aux taches
Si la valeur de l'indicateur de sortie est supérieure ou égale à la valeur de l'indicateur de sortie, la valeur de l'indicateur de sortie est supérieure ou égale à la valeur de l'indicateur de sortie.

Paramètres techniques

Paramètre	Spécification
Voltage de connexion	Le débit de courant doit être supérieur ou égal à 10 VDC / 5 VDC
Actuel	Le système doit être équipé d'un système de freinage de freinage de freinage de freinage.
Niveau du signal	Le système de freinage doit être équipé d'un système de freinage de freinage de freinage de freinage.
Résolution	0.001mm / 0.005mm / 0.01mm
Répétabilité	± 0,001 mm
Vitesse maximale de fonctionnement	2 m/s
Signal de sortie	A, A', B, B', Z, Z'
Mesure de la longueur	32m (tailles personnalisées disponibles)
Distance entre le capteur et l'échelle	Maximum de 2,0 mm
Précision à 20°C (μm)	±(20+20×L), L=longueur de mesure en mètres
Température de fonctionnement	-10 à 70°C
Température de stockage	-25 à 85 °C
Humidité	Maximum de 80% (non condensé)
Niveau de protection	Pour la protection contre la corrosion

Spécifications mécaniques

Composant	Spécification
Casque du capteur	41 × 11 × 29 mm
Longueur maximale	30.0m
Le poids	58 g
Cable de signalisation	2 × 0,75 mm2 et 6 × 0,14 mm2
L'échelle magnétique (MP2-xxx-xx)	Radius de flexion: au moins 60 mm
Indice d'expansion	α = 16 × 10−6K−1
Extension de la longueur	Le nombre de points de contact doit être égal ou supérieur à:
Les dimensions	10 mm × 1,8 mm
Radius de courbure minimum	150 mm
