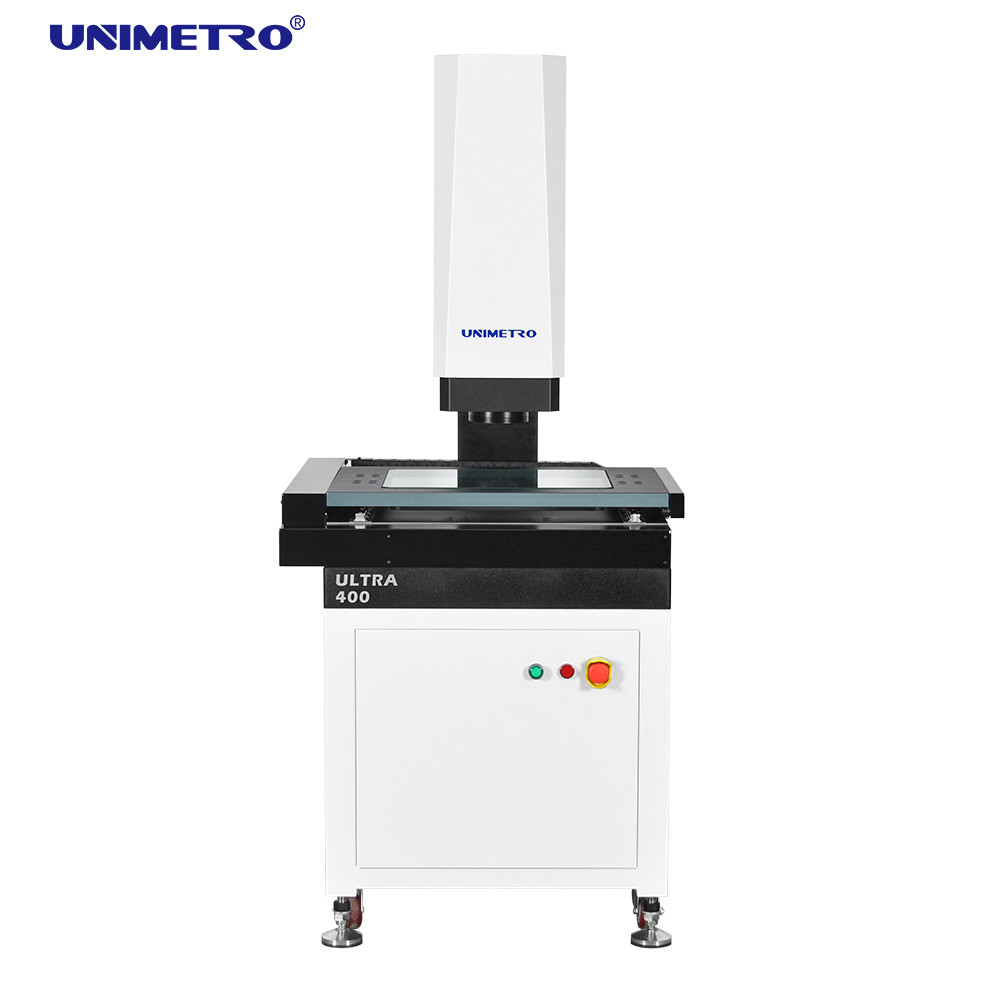

Machine/VMS de mesure d'image de commande numérique par ordinateur de haute précision avec le système d'analyse statistique de SPC

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: ULTRA
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: cas en bois
Délai de livraison: 15~20 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 50 par mois
Détail Infomation
Nom de produit: Machine de mesure d'image Dimension: 1750*920*1700mm
Chaîne de mesure: 400*300*200mm Exactitude de mesure: 2.5+L/200um
Répétabilité: 2,5 Résolution linéaire d'échelle: 0.1um
Système d'entraînement: Contrôle de commande numérique par ordinateur, contrôle fermé de système d'entraînement de servo à C Illumination: Lumière parallèle de découpe de 8 sections LED de la lumière programmable LED d'anneau
Surligner:

échelle numérique linéaire

,

encodeur linéaire optique

,

Machine de mesure d'image de caméra CCD


Description de produit

Machine/VMS de mesure d'image de commande numérique par ordinateur de haute précision avec le système d'analyse statistique de SPC

ULTRA la machine de mesure d'image de série est une machine de mesure complètement automatique de grande précision en porte-à-faux de vision développée pour la mesure de GD&T avec le contrôle motorisé automatique de 3 axes. Elle a équipé du centre automatique, du régulateur automatique de contrôle, et du mouvement automatique du matériel et de la configuration logiciel pour faire la mesure des dimensions linéaires et géométriques rapidement et exactement.





Caractéristiques

Contrôle de détails de qualité

Base de granit de Ø et colonne, excellente stabilité ;

L'étape en aluminium de travail de Ø, font le contrôle de mouvement réagissant rapidement et flexible ;

Étape de travail de Ø avec l'anti-éraflure de traitement extérieure d'oxydation dure ;

Norme de Ø avec le guide linéaire de précision, la vis de meulage de boule et le moteur servo etc. à C.A., pour assurer la précision et la stabilité du système de mouvement ;

Ø a intégré le système de contrôle, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.



Configuration de haute performance

Contrôle automatique gyroscopique de commande numérique par ordinateur de Ø XYZ et positionnement précis ;
Échelle linéaire en verre de haute précision de Ø 0,1 um pour assurer l'exactitude de positionnement et l'exactitude de mesure du système ;
Caméra couleur de haute résolution de Ø GIGA pour répondre aux besoins de l'observation claire et de la mesure précise ;
Le zoom à haute résolution de clic de Ø 6.5x, le doublement précis et un fois la correction de pixel ont seulement eu besoin ;
Ø avec l'illumination à froid programmable de la division LED de l'anneau 8 de la surface 5 et contourner l'illumination parallèle de LED et l'ajustement léger intelligent intégré, il peut contrôle automatique l'éclat dans la division 8 et réalise l'ajustement de niveau de l'éclat 256 intelligemment.



Expansibilité flexible

Les types de ØMulti de capteurs de non contact et le système fixturing rapide sont pour l'option, qui peut répondre à l'exigence de mesure différente de différents clients
La lumière d'anneau de la couleur LED de ØMavable est disponible pour ULTRA la série, qui rend la série plus flexible et puissante à différentes parties avec différents genres de matériaux ou de formes, offre une application de mesure plus puissante.
ØThanks à l'expansibilité flexible ULTRA de la série, il est compatible avec la sonde de contact, capteurs de mesure de non contact et le bras de robot, augmentent fortement l'efficacité de mesure.



Introduction de fonctions

◆L'excellente conception orientée objectivement d'architecture logiciel assure le logiciel stable et fiable.
◆Le logiciel d'analyse statistique professionnel de SPC est sans problème relié au logiciel d'essai et de publicité, et les données sont automatiquement transférées à la base de données de logiciel de SPC sans opération manuelle.
◆L'algorithme de recherche superbe de bord est adopté pour saisir exactement le bord avec l'ombre et la période de représentation pour assurer l'exactitude de mesure.

◆Basé sur le type d'élément, il fournit de diverses fonctions de construction d'élément telles que la traduction, rotation, extraction, combinaison, parallèle, verticale, image retournée, symétrie, intersection, tangente et ainsi de suite.
◆Des données de mesure peuvent être automatiquement exportées vers TXT.WORD.EXCEL et base de données professionnelle de logiciel de SPC, sans conversion de logiciel de tiers et intervention humaine.
◆Le logiciel présente le mode de mesure de la « distribution » et de la « récupération », qui facilite l'opération et plus rapidement.

◆Software support des langues nationales, aucun besoin d'installer le paquet de langue et le logiciel de changement, ainsi il est facile de localiser.
◆Le logiciel du même type sera amélioré pour que libre résolve les inquiétudes de nos clients.



Paramètres

Modèle

ULTRA 300

ULTRA 400

ULTRA 500

ULTRA 600

Voyage de X/Y-axis (millimètre)

300x200

400x300

500x400

600x500

Voyage d'axe des z

200mm (peut être augmenté selon les conditions des clients)

Échelle linéaire de l'axe X/Y/Z-3

Résolution linéaire en verre d'échelle : 0.1um

Mode de conseils

Guide linéaire de précision, double guide à deux pistes de glisseur.

Mode d'opération

Contrôleur de manette, opération de souris, programme automatique de détection.

Exactitude

XYZ-axe : ≤2.5+L/200um

Répétabilité

±2.5um

Système visuel

CCD

La haute définition 1/3" caméra CCD de couleur

Lentille

6.5X continuent le zoom de clic ; Rapport optique optique : 0.7X-4.5X ; Rapport optique visuel : 26X~172X (21,5" moniteur)

Système de flash

Découpe

Illumination parallèle de découpe de LED

Surface

0~255 illumination réglable de surface de la division LED de l'anneau 8 de Stepless 5

Rapport optique

0.7X~4.5X

Logiciel de mesure

Logiciel de mesure entièrement automatique d'UNIMETRO 2D

Capacité de charge

±2.5um

Environnement de travail

25Kg

Alimentation d'énergie

La température 20℃±2℃, humidité relative<2>

Ddimension (W*D*H) (millimètres)

220V/50Hz/10A

Ddimension (W*D*H) (millimètres)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Poids net (kilogrammes)

380

450

600

800



* L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet.

* le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.

* champ visuel (millimètres) = (diagonal*Horizontal*Vertical)

* l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.
