Nom de produit: | Système de mesure visuel | Dimension: | 1750*920*1700mm |
---|---|---|---|
Chaîne de mesure: | 400*300*200mm | Exactitude de mesure: | 2.5+L/200um |
Répétabilité: | 2.5um | Résolution linéaire d'échelle: | 0.1um |
Système d'entraînement: | Contrôle de commande numérique par ordinateur, contrôle fermé de système d'entraînement de servo à C | Illumination: | Lumière parallèle de découpe de 8 sections LED de la lumière programmable LED d'anneau |
Mettre en évidence: | affichage de lecture numérique,systèmes de lecture de dro,Système de mesure visuel de logiciel profilé |

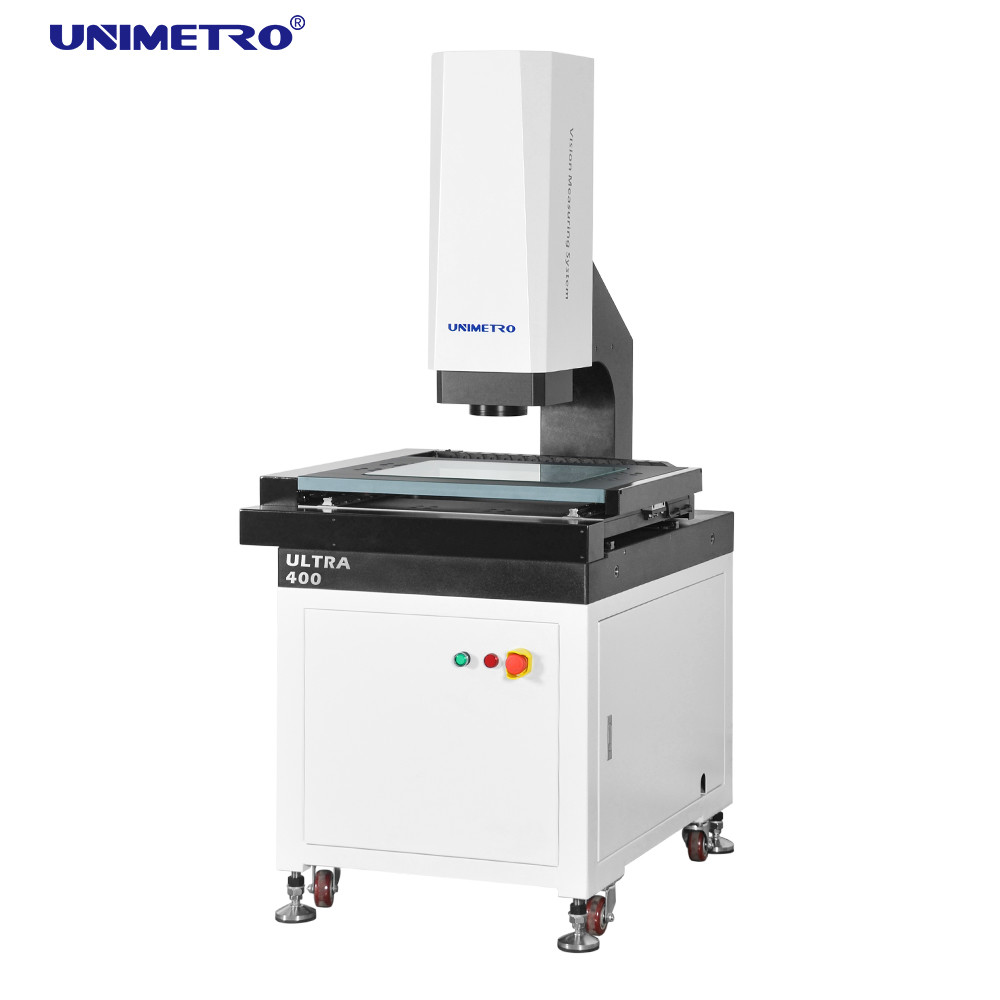

ULTRA le système de mesure visuel de série est une machine de mesure complètement automatique de grande précision en porte-à-faux de vision développée pour la mesure de GD&T avec le contrôle motorisé automatique de 3 axes. Il a équipé du centre automatique, du régulateur automatique de contrôle, et du mouvement automatique du matériel et de la configuration logiciel pour faire la mesure des dimensions linéaires et géométriques rapidement et exactement.
Caractéristiques
◆Contrôle de détails de qualité
Base de granit de Ø et colonne, excellente stabilité ;
L'étape en aluminium de travail de Ø, font le contrôle de mouvement réagissant rapidement et flexible ;
Étape de travail de Ø avec l'anti-éraflure de traitement extérieure d'oxydation dure ;
Norme de Ø avec le guide linéaire de précision, la vis de meulage de boule et le moteur servo etc. à C.A., pour assurer la précision et la stabilité du système de mouvement ;
Ø a intégré le système de contrôle, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.
◆Configuration de haute performance
Contrôle automatique gyroscopique de commande numérique par ordinateur de Ø XYZ et positionnement précis ;
Échelle linéaire en verre de haute précision de Ø 0,1 um pour assurer l'exactitude de positionnement et l'exactitude de mesure du système ;
Caméra couleur de haute résolution de Ø GIGA pour répondre aux besoins de l'observation claire et de la mesure précise ;
Le zoom à haute résolution de clic de Ø 6.5x, le doublement précis et un fois la correction de pixel ont seulement eu besoin ;
Ø avec l'illumination à froid programmable de la division LED de l'anneau 8 de la surface 5 et contourner l'illumination parallèle de LED et l'ajustement léger intelligent intégré, il peut contrôle automatique l'éclat dans la division 8 et réalise l'ajustement de niveau de l'éclat 256 intelligemment.
◆Expansibilité flexible
Les types de ØMulti de capteurs de non contact et le système fixturing rapide sont pour l'option, qui peut répondre à l'exigence de mesure différente de différents clients
La lumière d'anneau de la couleur LED de ØMavable est disponible pour ULTRA la série, qui rend la série plus flexible et puissante à différentes parties avec différents genres de matériaux ou de formes, offre une application de mesure plus puissante.
ØThanks à l'expansibilité flexible ULTRA de la série, il est compatible avec la sonde de contact, capteurs de mesure de non contact et le bras de robot, augmentent fortement l'efficacité de mesure.
Introduction de fonctions
-- Le logiciel fournit la focalisation, les fonctions précises rapidement de focalisation et de mesure d'image, et l'exactitude de répétition peut atteindre 3um (au-dessus de rapport optique 2x optique).
-- Le logiciel fournit un grand choix de modes de contrôle de mouvement pour l'opération de positionnement commode et rapide.
1. poignée d'opération ; 2. clic moyen dans la fenêtre d'image ; 3. clic moyen dans la fenêtre de dessin ; 4. fenêtre de liste d'élément de mouvement à l'élément ; 5. souris de clic dans la fenêtre de contrôle de mouvement ; 6. bouton de la souris moyen dans la fenêtre de balayage ; 7. bouton de la souris moyen dans la fenêtre de carte ; 8. entrez la valeur du même rang.
-- Le logiciel fournit un grand choix de fonctions de correction d'erreurs de système, comme : compensation linéaire, compensation de section, compensation d'erreur de Perpendicularity, compensation d'erreur de rectitude d'axe des z, compensation excentrée centrale d'erreur de lentille, pour s'assurer que l'exactitude de n'importe quelle position dans l'avion DE X/Y peut atteindre 2um.
-- Software support l'addition de la sonde simple sur la base de la mesure d'image pour réaliser la mesure simple de la dimension 3D et de la ligne tolérance de structure.
-- Le logiciel peut importer la vue de navigation, clique sur le bouton de la souris moyen, et localise la position à examiner commodément et rapidement.
Paramètres
Modèle |
ULTRA 300 |
ULTRA 400 |
ULTRA 500 |
ULTRA 600 |
|
Voyage de X/Y-axis (millimètre) |
300x200 |
400x300 |
500x400 |
600x500 |
|
Voyage d'axe des z |
200mm (peut être augmenté selon les conditions des clients) |
||||
Échelle linéaire de l'axe X/Y/Z-3 |
Résolution linéaire en verre d'échelle : 0.1um |
||||
Mode de conseils |
Guide linéaire de précision, double guide à deux pistes de glisseur. |
||||
Mode d'opération |
Contrôleur de manette, opération de souris, programme automatique de détection. |
||||
Exactitude |
XYZ-axe : ≤2.5+L/200um |
||||
Répétabilité |
±2.5um |
||||
Système visuel |
CCD |
La haute définition 1/3" caméra CCD de couleur |
|||
Lentille |
6.5X continuent le zoom de clic ; Rapport optique optique : 0.7X-4.5X ; Rapport optique visuel : 26X~172X (21,5" moniteur) |
||||
Système de flash |
Découpe |
Illumination parallèle de découpe de LED |
|||
Surface |
0~255 illumination réglable de surface de la division LED de l'anneau 8 de Stepless 5 |
||||
Rapport optique |
0.7X~4.5X |
||||
Logiciel de mesure |
Logiciel de mesure entièrement automatique d'UNIMETRO 2D |
||||
Capacité de charge |
±2.5um |
||||
Environnement de travail |
25Kg |
||||
Alimentation d'énergie |
La température 20℃±2℃, humidité relative<2> |
||||
Ddimension (W*D*H) (millimètres) |
220V/50Hz/10A |
||||
Ddimension (W*D*H) (millimètres) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
Poids net (kilogrammes) |
380 |
450 |
600 |
800 |
ble>
* L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet.
* le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.
* champ visuel (millimètres) = (diagonal*Horizontal*Vertical)
* l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.
