système de 5M HD Camera Tool Inspect pour le coupeur plat de fraisage combiné

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: GARDE FORESTIÈRE 600
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 15 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 5 par mois
Détail Infomation
Nom de produit: système de 5M HD Camera Tool Inspect pour le coupeur plat de fraisage combiné Voyage d'axe des abscisses: 80mm
Voyage d'axe des ordonnées: 60mm Voyage d'axe de Z: 60mm
Diamètre maximum d'outil: 20mm Longueur maximum d'outil: 200mm
distance de fonctionnement: 90mm
Surligner:

L'outil de caméra de HD inspectent le système

,

caméra visuelle portative d'inspection

,

système de 5M Camera Tool Inspect


Description de produit

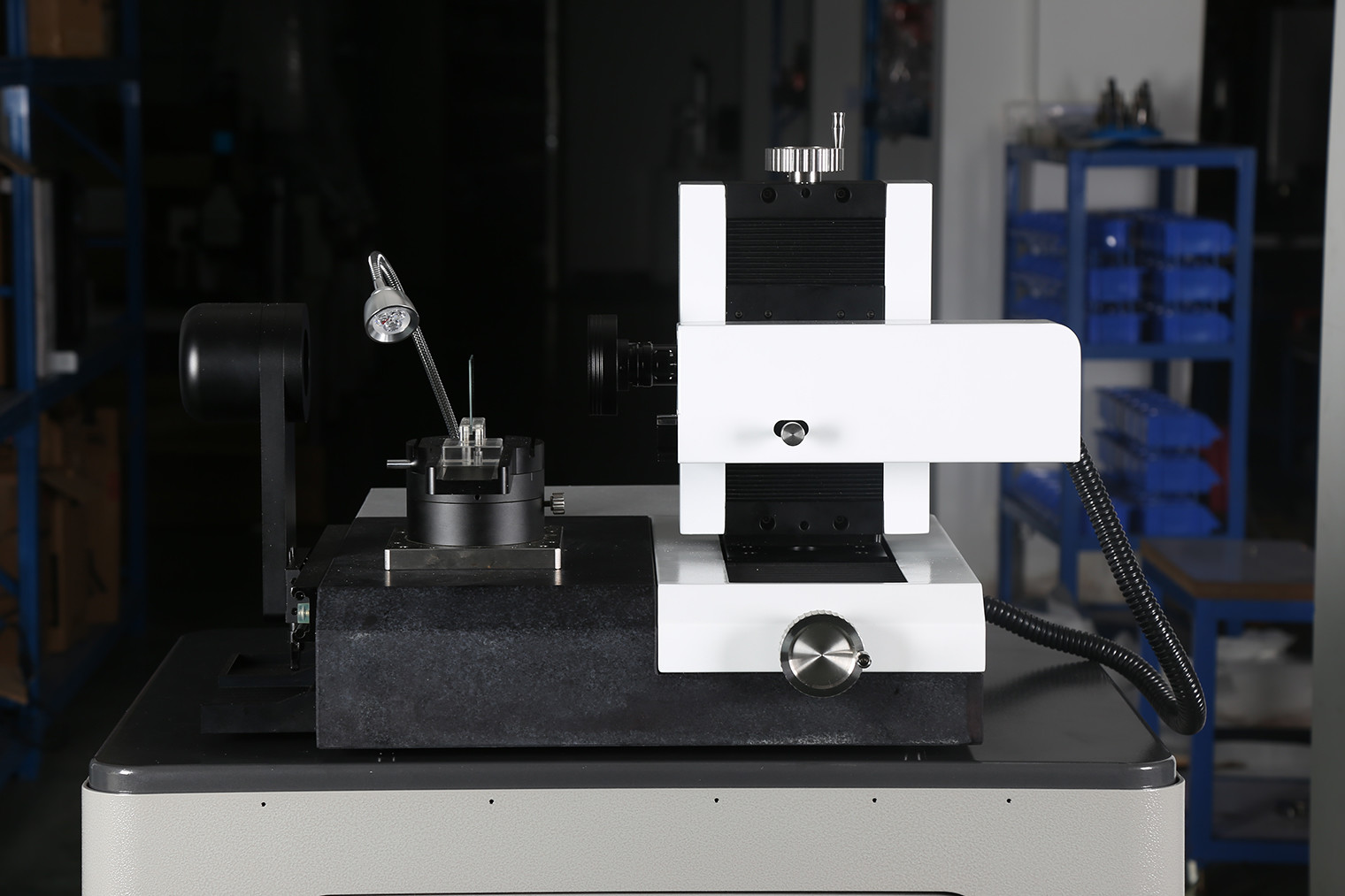

Système de la garde forestière 600 5M HD Camera Tool Inspect pour le coupeur plat de fraisage combiné



Le système d'inspection d'outil d'UNIMETRO RANGER600 est la machine de mesure universelle pour des exercices, des coupeurs de fraisage et des compteurs et des fraises sous un système de éclairage flexible. Grâce au design compact et à la grande stabilité, le RANGER600 peut être utilisée dans la salle de métrologie, contrôle de r3ception, ou directement dans la production.


Paramètres



Nom de produit

Machine multifonctionnelle d'inspection d'outil pour différents outils de coupe de forme


Modèle

Garde forestière 600


Voyage d'axe des abscisses

80mm


Voyage d'axe des ordonnées

60mm


Gamme de mesure d'axe de Z

60mm


Diamètre maximum d'outil

20mm (30mm facultatifs)


Longueur maximum d'outil

200mm (350mm facultatifs)


Distance de fonctionnement

90mm



Lentille

0.7X-4.5X a bosselé le zoom

Caméra

Caméra de 5MP HD

Résolution linéaire d'échelle

0.1um

Rapport optique

12.6X-79.2X/25.2X-158.4X (facultatif)

Champ de vision

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (facultatif)

Exactitude

X | Y, (2,5 + L/100) le μm, L est la longueur mesurée

PC

OS de Windows 10, avec 24" moniteur d'affichage à cristaux liquides

Système de flash

lumière d'anneau de 8 sections LED, lumière de découpe et lumière auxiliaire flexible, tous les contrôle de logiciel et programmable.

Format d'entrée

Dossiers de DXF

Format de sortie

EXCEL, DXF




Caractéristiques


1. Conception avancée
conception ﹥Ergonomic et construction solide.
Le serrage d'image de ﹥HD et la combinaison d'affichage, également niveau de rapport optique de microscope est facultatif.
bloc ﹥Stable et précis de V pour se tenir et alignement faciles d'outils.
les angles de mesure fixes ﹥Mechanical de 0 degrés et de 90 degrés sont disponibles sur l'étape rotatoire.
L'encodeur de grande précision de ﹥ est enfoncé dans la table rotatoire, offre l'emplacement précis d'angle pour des utilisateurs.
lumière programmable d'anneau de la section LED de ﹥Multiple pour l'illumination extérieure, aussi comprenant l'éclairage de découpe et la lumière auxiliaire d'angle libre pour des fonctionnalités standard.
Le logiciel de mesure de ﹥SMARTOOL offre la fonction de mesure spécifique pour des outils de coupe.
la détection de bord ﹥Automatic, mesure rapide d'angle avec le réticule, fonctions de comparaison d'élément de DAO sont disponible.

2. Le multiple pêche la mesure
Pour des outils plus rapides et plus précis pêchez l'emplacement pendant le processus de mesure, la table rotatoire des offres RANGER600 2 angles fixes mécaniques, 0 degrés et 90 degrés. Aux 0 positions de degré les utilisateurs peuvent mesurer l'extrémité d'outil, l'extrémité d'outil - axe central, extrémité d'outil - angle avant, etc. Et 90 degrés de position est disponible pour l'angle d'hélice, l'angle avant axial, d'abord l'angle arrière, l'angle en second lieu arrière et incliner l'angle de bord, etc.
