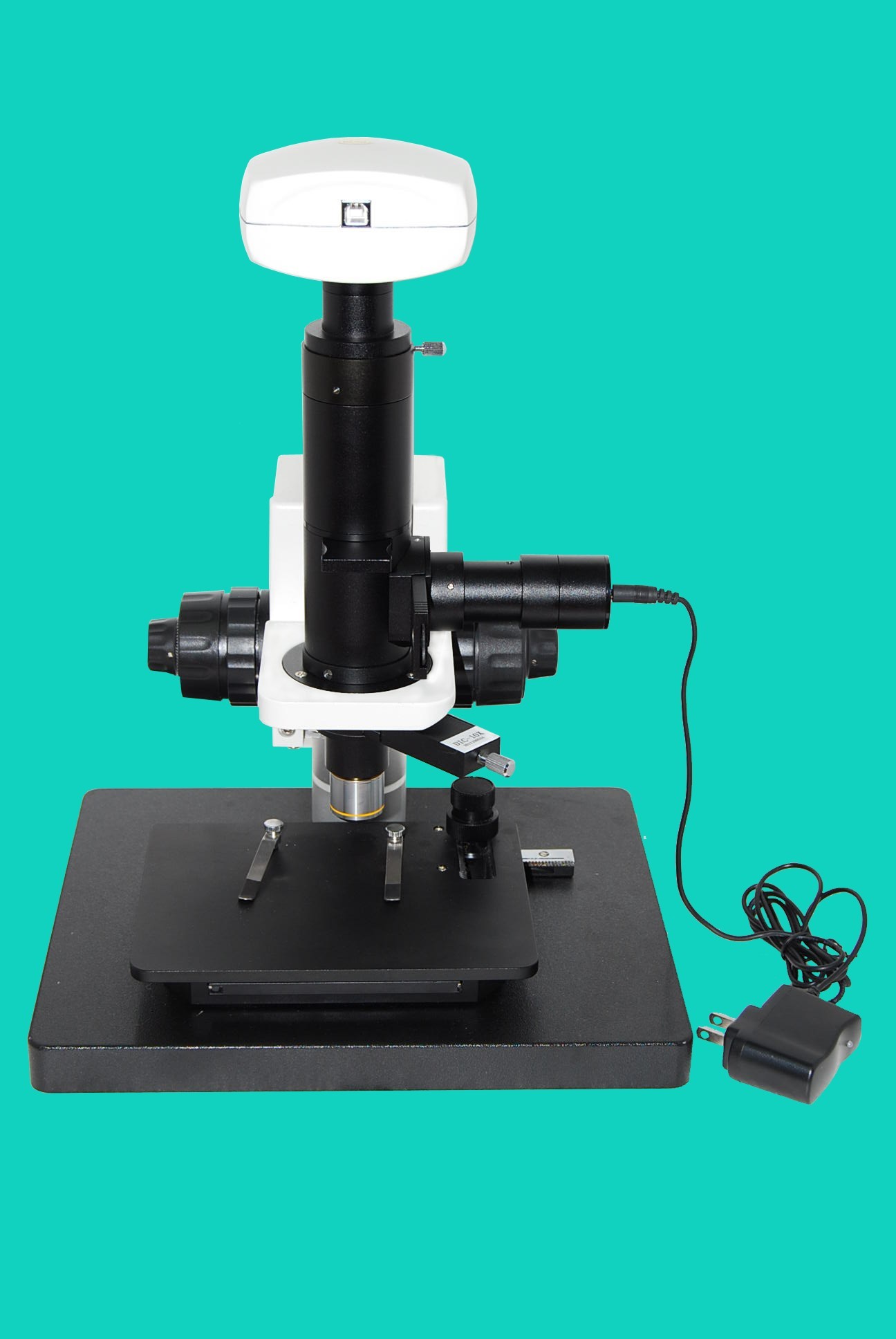

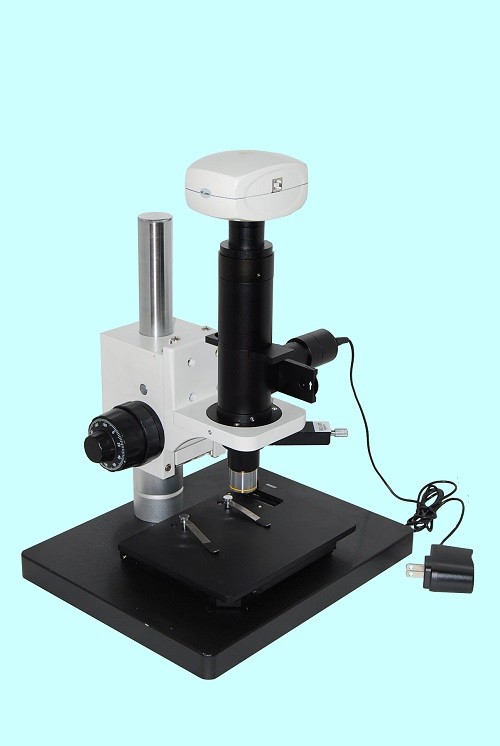

Microscope industriel avec objectif optique unique et DIC (Contraste interférentiel différentiel)
Microscopes industriels à objectif unique DIC Contraste interférentiel différentiel
Caractéristiques principales
- Microscope à contraste interférentiel différentiel série UMDIC-100 avec système optique à l'infini
- Multiples objectifs avec longue distance de travail, options sans différence de couleur et sans contrainte
- Grossissements disponibles : 5X, 10X et 20X
- Dispositifs DIC assortis pour observations à différents grossissements
- Éclairage LED haute luminosité, longue durée de vie
- Conception structurelle intelligente pour un fonctionnement sûr
- Idéal pour les applications de détection sur ligne de production

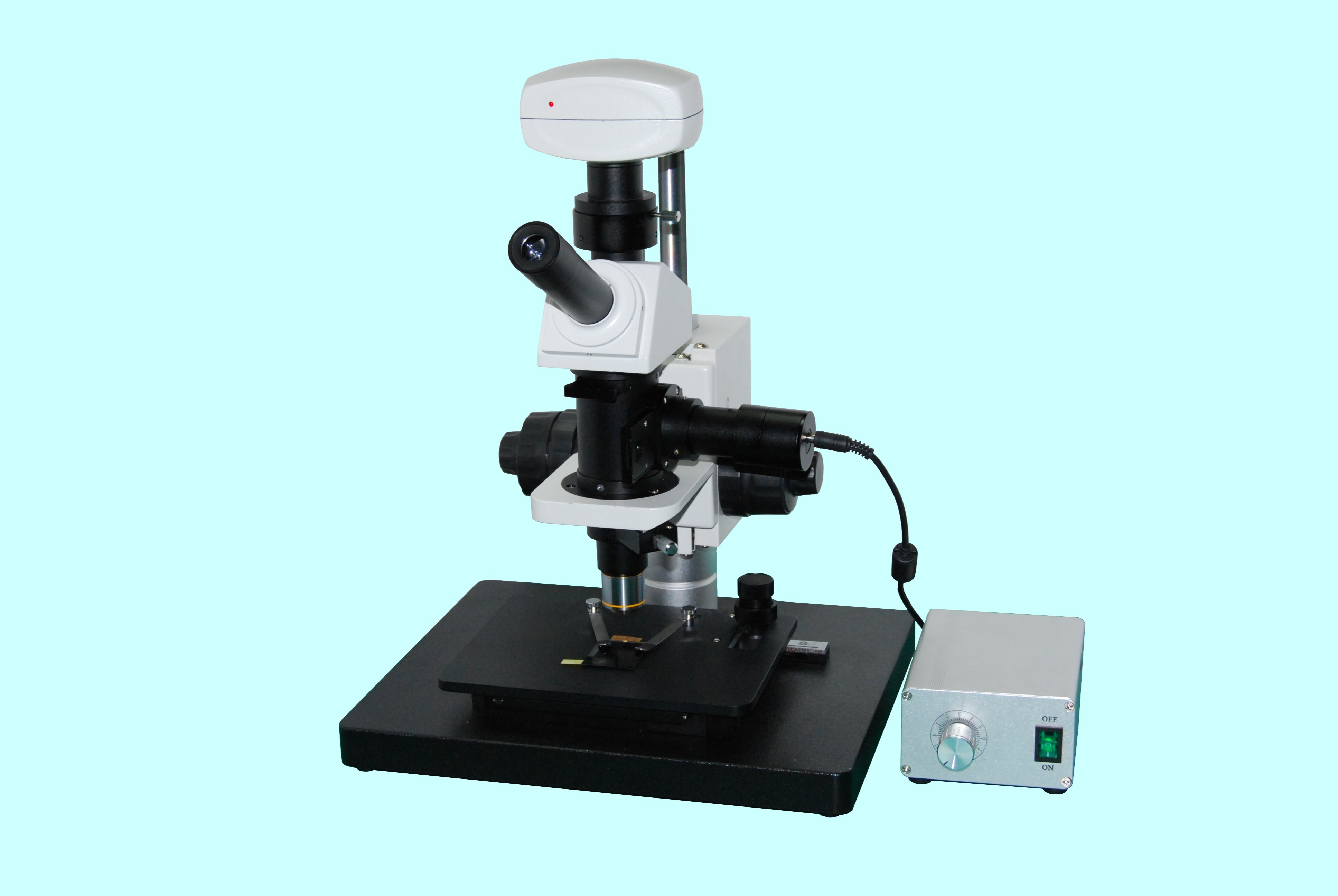

- Observation monoculaire avec oculaire à champ plat et grand champ
- Oculaire incliné à 30 degrés avec sortie caméra synchrone
- Conception de montage fiable compatible avec les caméras CCD ou les caméras de différents grossissements
Principe de fonctionnement
Platine double couche
Dimensions de la base : 300 mm × 250 mm
Taille de la platine : 180 mm × 145 mm
Plage de déplacement : 35 mm × 30 mm
Système d'éclairage
Éclairage coaxial LED blanc haute luminosité avec adaptateur secteur externe
Large plage de tension : 85 V - 265 V 50/60 Hz AC
Comprend un générateur de polarisation rotatif à 360 degrés

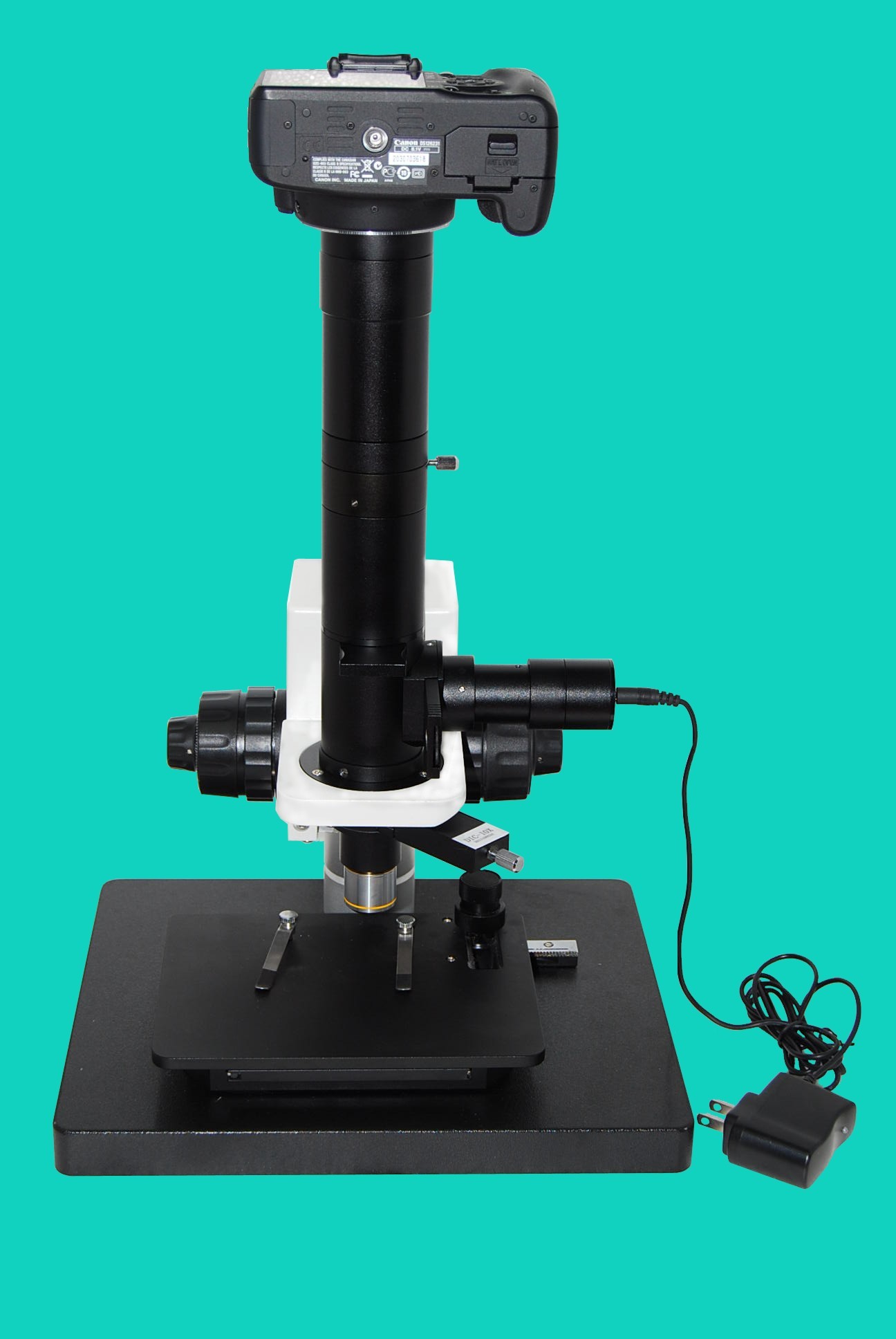

Capacités photographiques
Adaptateur standard de type C 0,5X, 1X inclus
Caméra numérique 2X disponible en option
Adaptateurs de caméra personnalisés selon les exigences du client
Caractéristiques d'observation DIC
Hauteur d'interférence calibrée entre le module DIC et l'objectif compatible
Aucun réglage supplémentaire requis pour la commodité de l'utilisateur
Changement de couleur d'interférence réglable via rotation précise de vis à billes
Spécifications techniques
| Composant |
Spécification |
| Objectif |
Objectifs à champ plat sans contrainte
PL 10X/0.25 Distance de travail 20,2 mm |
| Système de mise au point |
Système de mise au point coaxiale grossier/fin
Tension du bouton de mise au point grossière réglable
Division minimale de la mise au point fine : 2 µm |
| Platine de travail |
Platine de travail double couche
Taille globale de la platine mécanique 180 mm × 145 mm
Plage de déplacement : Transversale 35 mm, Longitudinale 30 mm
Hauteur maximale de l'échantillon : 130 mm |
| Module d'observation DIC |
Compatible 5X, 10X
Couleur d'interférence réglable
Aucun réglage de hauteur verticale requis |
| Générateur DIC |
Type à insertion, commutable
Direction réglable à 360 degrés |
| Détecteur DIC |
Type à insertion, commutable
Direction du module DIC préréglée, aucun réglage nécessaire |
| Source lumineuse |
LED haute luminosité
Adaptateur secteur à large plage de tension : 85 V - 265 V 50/60 Hz AC |
| Adaptateur CCD |
Type C standard 1X |
Accessoires optionnels
| Accessoire |
Spécification |
Numéro de pièce |
| Objectif |
PL 5X/0.10 Distance de travail 18,2 mm |
2260205 |
| Objectif |
PL 20X/0.40 Distance de travail 8,0 mm |
2260120 |
| Adaptateur CCD |
0.5X |
810004 |
| Adaptateur de caméra |
Adaptateur de caméra numérique 2X |
840005 |
| Caméra |
DV-2 avec sortie USB (1,3M, 2,0M, 3,0M, 5,0M, 9,0M pixels) |
/ |
Dessin coté
Informations sur l'entreprise
Nos clients et agents
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que produit principalement votre entreprise ?
R2 : Nous fabriquons principalement des machines de mesure de vision, des machines de mesure tridimensionnelles, des fixations CMM et VMM, et des équipements connexes.
Q3 : Comment choisir la spécification appropriée ?
R3 : Notre équipe professionnelle vous conseillera sur les spécifications appropriées des instruments de mesure en fonction de la variété et de la taille de vos produits.
Q4 : Acceptez-vous le service personnalisé ?
R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Notre période de garantie produit est de 1 an. Nous avons amélioré les pièces cassables et maintenons une qualité de produit stable pour votre assurance.
