Objectifs: | objectifs achromatiques de long de travail plan sans tension de distance | Étape: | Étape de polarisation rotative |
---|---|---|---|
Système de éclairage transmis: | 6V30W l'halogène, éclat permettent le contrôle | application: | en cristal, minéral, roche et métallurgique |
Nosepiece: | Quadruplez (le centre de l'objectif est réglable) | ||
Mettre en évidence: | Microscope inversé métallurgique,microscope optique métallurgique |

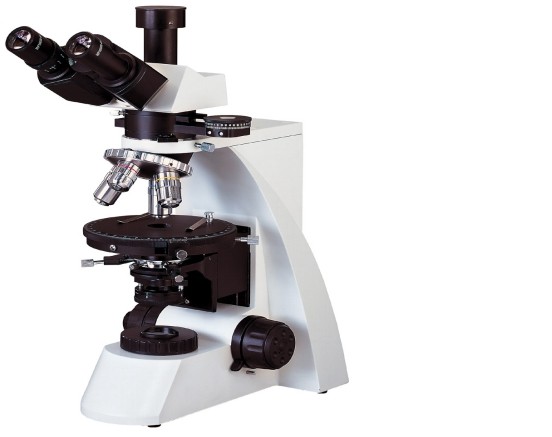

Microscope industriel transmis Conoscope orthogonal de polarisation observant
Caractéristiques
. objectifs achromatiques de long de fonctionnement plan sans tension de distance
. étape de polarisation rotative
. Observer simple de polarisation, orthogonal et de conoscope
Introduction
Les microscopes XPL-1/XPL-2 industriels de polarisation transmis par série sont appliqués pour différencier des objets avec le characterist de birefraction, il est un outil d'importation pour la pharmacologie, geognosy, le mécanisme, le service de métallurgie pour étudier le cristal, le minerai, la roche et la formation métallurgique.
Les microscopes XPL-1/XPL-2 industriels de polarisation transmis par série sont adoptés avec des objectifs achromatiques de long de fonctionnement plan sans tension de distance, aussi oculaires larges de champ et étape de polarisation rotative de haute précision, et excellents accessoires de polarisation. Elle peut être appliquée dans observer simple de polarisation, orthogonal et de conoscope.
Les microscopes XPL-1/XPL-2 industriels de polarisation transmis par série sont avec la conception futée et structure mécanique régulière, opération conviviale, c'est l'instrument idéal pour rechercher ou enseigner dans l'usine, le mien, l'établissement, ou les écoles.
Paramètres
Spécifications | |||
Modèle | XPL-1 | XPL-2 | |
Oculaire | Champ large WF10X (nombre de champ : Φ18mm) | ||
Division de l'oculaire (nombre de champ : Φ18mm) 0.10mm/Div | |||
sans tension objectif achromatique de plan |
Distance de fonctionnement de PL 4X/0.10 (W.D.) 19,8 millimètres | Distance de fonctionnement de PL L4X/0.12 (W.D.) 17,9 millimètres | |
Distance de fonctionnement PL10X/0.25 (W.D.) 5,0 millimètres | Distance de fonctionnement de PL L10X/0.25 (W.D.) 8,8 millimètres | ||
Distance de fonctionnement de PL 40X/0.65 (ressort) (W.D.) : 0,66 millimètres | Distance de fonctionnement de PL L40X/0.60 (ressort) (W.D.) : 3,73 millimètres | ||
Distance de fonctionnement de PL 100X/1.25 (ressort et pétrole) (W.D.) : 0,36 millimètres | Distance de fonctionnement de PL L60X/0.70 (ressort) (W.D.) : 1,34 millimètres | ||
Éclairage transmis système |
6V30W l'halogène, éclat permettent le contrôle | ||
360° rotatifs, ont l'échelle 0,90,180,270. | |||
Le condensateur d'Abbe N.A. est 1,25 et ajoute le diaphragme d'iris | |||
Étape | L'étape rotative, le diamètre Φ150mm, 360° reçu un diplôme (dans augmentations 1°), division vernier minimum est 6', centre réglable et avec le tightener. | ||
Nosepiece | Quadruple (le centre de l'objectif est réglable) | ||
Attachement intermédiaire | L'analyseur intégré, peut être commuté à normal ou en polarisant observez librement, permettent 0~90° tourné et la division vernier minimum est 12'. | ||
Type lentille et centre d'extracteur de Bertrand réglables. | |||
λ, λ/4 et litres de compensateur de cale. | |||
Tube d'oculaire | Trinocular est 30˚ incliné et permet de tirer dans le flux léger de 100%. | ||
Système de foyer | Foyer brut/fin coaxial avec la tension réglable et dispositif haut d'arrêt, division minimum de la focalisation d'amende : 2μm. | ||
Accessoire facultatif | Objectif | 20X, 60X (épaisseur 0,17 de couverture) | 20X, 50X, 80X, 100X (sec) aucun verre de couverture |
Glissez le support mobile | Gamme mobile : 30mmX25mm | ||
Adaptateur de CCD | 0.5X, 1X | ||
Caméra |
USB a produit le pixel de 1.3M/2.0M/3.0M Ligne de la sortie vidéo 380/520 TV |
||
Adaptateur d'appareil photo numérique | CANON NIKON (E-F) (F) |
