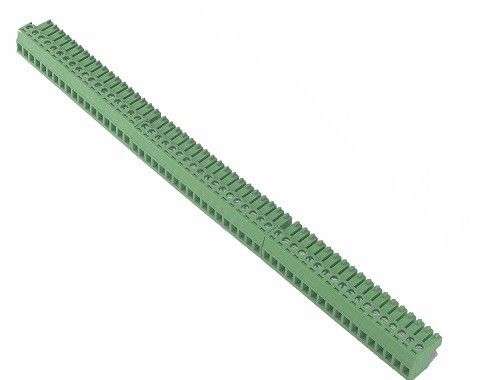

Carte de collecte de signaux de machine de mesure de vision analogique VPulse
Introduction

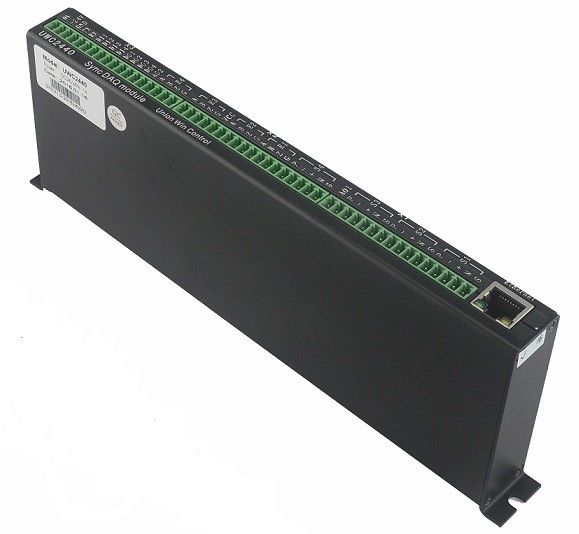

La carte de collecte de signaux analogiques et d'impulsions de haute précision UWC2440 offre un traitement frontal précis du signal de tension analogique, une source de tension de référence de tension analogique précise, un transformateur sigma ADV haute performance, un circuit de communication Ethernet. Il est conçu sur la base de composants électroniques hautes performances et d’une technologie avancée de circuits simulés.
Caractéristiques
1. communication Ethernet, compatible avec le système d'exploitation 32/64 bits, interface API, codes sources du programme de démonstration.
2. Collecte de tension à 4 bornes : plage +20 mV, ou collecte de courant à 4 bornes : plage +20 mA
3. Comptage de signal d'encodeur à onde carrée orthogonale AB à 4 bornes, max 12 MHz/CH, largeur de données 32 bits, fonction de détection de signal Z incluse.
4. 2 bornes + sortie de tension analogique 10 V, résolution 12 bits.
5. 4 bornes DI, prenant en charge le verrouillage d'entrée de signal déclenché externe vers les caches.
6. 4 bornes DO, prenant en charge un élément physique tel que la pression, déclenchent la sortie DO lorsqu'elles atteignent la valeur de préréglage.
7. Sortie du signal d'excitation : 5 V, adaptée à la connexion de capteurs tels qu'un pont de contrainte différentielle.
8. La résolution de collecte analogique est de 24 bits, avec une précision effective de 18 bits.
9. Taux d'échantillonnage 250 KSPS (terminal de signal). La vitesse de collecte maximale des 4 terminaux collectant simultanément est de 4 000 groupes/s. Il est utilisé pour collecter les détails de la force qui changent lorsque vous appuyez sur le bouton ou que vous branchez/débranchez les connecteurs.
10. Le mode de collecte des caches est disponible, les utilisateurs peuvent définir les intervalles de temps de collecte. La profondeur des caches est de 16 384 groupes (collecte des données de 4 secondes et les intervalles sont de 0,25 ms), correspondant à la différence de vitesse entre la lecture et le traitement du PC.
11. La vitesse de lecture des données synchrone à 4 terminaux est de 2400 fois par seconde.
12. Faible décalage de collecte de données, l'alimentation peut être utilisée juste après le plug-in, l'échauffement n'est pas nécessaire.
Application
L'UWC2440 est utilisé dans les zones nécessitant une collecte synchrone de force, de mouvement et d'angle et une industrie de mesure automatique.
Spécification
| Alimentation |
24 V CC + 5 % à 2 A (maximum)
|
| Plateforme système |
Matériel : processeur ARM + transformateur ADC haute précision 24 bits
|
| Système d'exploitation |
Windows 2000, Windows XP, Windows 7 (32 bits ou 64 bits)
|
| Collecte de signaux analogiques |
4 bornes, tension mV ou courant mA
|
| Collecte de signaux d'impulsion |
Onde carrée orthogonale AB à 4 bornes
|
| Tension de tension d'excitation (SV) |
5,0 V
|
| Incertitude SV |
+0,06%, reportez-vous à la valeur d'étalonnage SV, l'utilisation de cette valeur peut compenser cette erreur.
|
| Plage de tension d'entrée |
-20mV——+20mV ou personnaliser
|
| Plage de courant d'entrée |
-20mA——+20mA ou personnaliser)
|
| Sortie CAN |
0 —— 16777215 (résolution 24 bits)
|
| Incertitude ADCG |
+0,075 %, reportez-vous à la valeur d'étalonnage ADCG, utilisez la valeur pour compenser cette erreur.
|
| Changement ADCG |
+0,01 % / 24 heures (pas de réchauffement), le changement de température est aléatoire et il n'est pas possible de compenser. Réchauffez 5 minutes et la valeur devrait être d'environ +0,005 % / 24 heures.
|
| Borne de sortie DAC |
2 bornes
|
| Résolution CNA |
12 bits, précision efficace 11 bits
|
| Capacité de chargement de sortie DAC |
>= 2k Ω
|
| Données en cache |
16 000 données de groupe, chaque groupe de données verrouille 4 données ADC de terminal et 4 données d'encodeur de terminal.
|
| Conditions de travail |
Environnement de travail
|
| Paramètres mécaniques |
Boitier métal, sans ventilateurs
|
-20 ~ 80 ℃, pas de condensation, pas d'huile, accélération <2G
|
|
Niveau de protection IP-55 : IP-55
|
0-40 ℃, pas de condensation, pas d'huile, accélération <1G Lorsque la température ambiante est supérieure à 35 degrés, un refroidissement par air serait nécessaire, le débit d'air devrait être > 40 L/min.
|
