Système de mesure de la vision CNC entièrement automatique pour l'inspection du contrôle de qualité 3D

Fully Automatic CNC Vision Measuring System for 3D Quality Control Inspection

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO
Certification:	CE,ISO
Numéro de modèle:	ULTRA

Quantité de commande min:	1
Prix:	Discussible
Détails d'emballage:	Affaire bois
Délai de livraison:	jours 10~20working
Conditions de paiement:	T/T.
Capacité d'approvisionnement:	20 par mois

meilleur prix Contactez

Détail Infomation

Nom du produit:	Machine de mesure de vision	Rnge de mesure:	30020200mm
Précision:	2,5 + l / 200um	Répétabilité:	2.5UM
Mode de contrôle:	Plein contrôle de mouvement fermé de commande numérique par ordinateur	ccd:	Couleur industrielle 1/3" caméra CCD
Lentille:	Zoom bosselé manuel 0,7 - 4.5X (zoom de Navitar pour l'option)	Résolution d'échelle linéaire:	0.5m
Alimentation:	C.A. 50Hz, au sol de 220V±10% de l'ohm resistance≦4 devrait être exigé	Mode de fonctionnement:	Contrôle intelligent intégré (manette, souris, clavier)
Mettre en évidence:	machine de mesure de vision , système de mesure de vision , Machine complètement automatique de mesure de vision

Description de produit

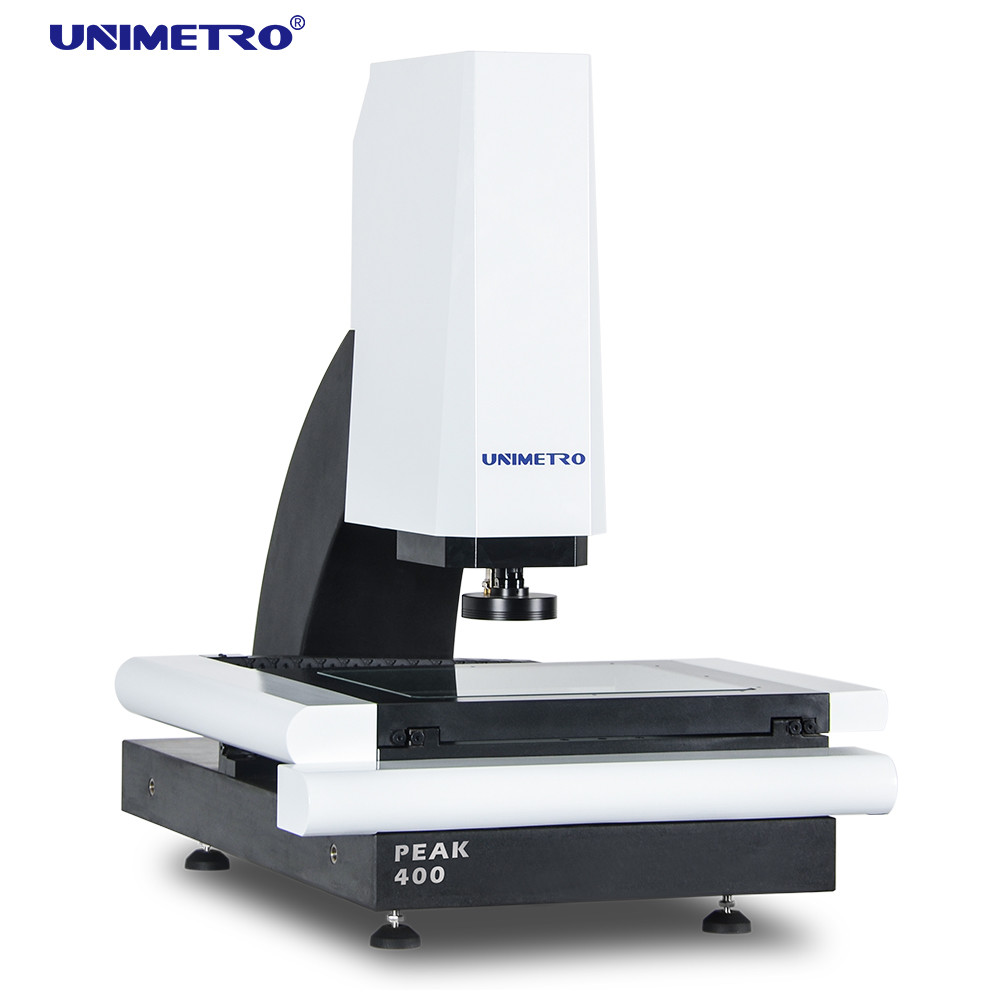

Machine de mesure de vision CNC entièrement automatique pour le contrôle de qualité de mesure 3D

La machine de mesure de vision CNC est un instrument utilisé pour mesurer avec précision les dimensions physiques, avec une précision allant jusqu'au niveau du micron. Machine de mesure de vision, un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure.

La machine de mesure de vision CNC est un puissant appareil de mesure dimensionnelle conçu pour le processus de contrôle qualité de la production de masse. Il est configuré avec un logiciel puissant qui rend le processus de mesure programmable, les utilisateurs peuvent réaliser des mesures de produits en grande quantité par un processus entièrement automatique. La machine de mesure de vision CNC de la série PEAK est un modèle économique de vision CNC entièrement automatique développé par UNIMETRO.

La conception simple et intégrée nous permet de construire la machine à moindre coût, tout en conservant une précision de mesure élevée et des performances optimales. Les utilisateurs peuvent profiter de l'avantage d'une efficacité élevée et d'une économie de coûts de main-d'œuvre grâce à une machine de mesure de vision CNC complète à un prix très bas.

Configuration matérielle

◉ Échelles linéaires à 3 axes de résolution 0,5 um
◉ Fonction de mise au point automatique haute performance
◉ Étape de travail de l'aluminium et anodisation dure

◉ Compatible avec le palpeur Renishaw (en option)

◉ Contrôle logiciel et programmable de l'éclairage annulaire LED à 3 anneaux et 8 sections

◉ Contrôle logiciel de lumière de contour LED à chemin de lumière parallèle et programmable

◉ Capteur de déplacement de fibre confocale (en option)

◉ Voie de guidage linéaire HIWIN

◉ Commande motorisée de l'axe Z

◉ Boîtier de contrôle de base intégré

◉ Caméra CCD de qualité industrielle

◉ Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z

◉ Avec indicateurs laser pour le positionnement et la mise au point auxiliaires (en option)

◉ Objectif zoom manuel 0,7-4,5X avec capteur de retour de signal de grossissement

Application

1) L'équipement de mesure d'image de la série PEAK est compatible avec la gamme complète de capteurs de mesure à fibre Omron, qui offrent : Plus de possibilité d'exigence de mesure précise.

2) Mesures stables de surfaces inclinées ou courbes
3) Mesures stables de différents types de matériaux
4) Mesures stables de surfaces lisses ou grossières

5) L'équipement de mesure d'image de la série PEAK est compatible avec la sonde tactile Renishaw en configuration optionnelle. Les utilisateurs peuvent facilement réaliser des fonctions de mesure 2D et 3D sur une seule machine.
6) Le logiciel peut calculer le décalage entre la lentille optique et la sonde tactile, s'assurant que tous les résultats de mesure se trouvent dans un seul système de coordonnées. Les résultats de mesure peuvent être affichés sous forme de dessin 3D pour la rétro-ingénierie.

Fonctions du logiciel

Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre et d'une fonction puissante, permettant aux utilisateurs d'obtenir des mesures rapides et précises.

Le logiciel offre une interface utilisateur complète en anglais et permet également le développement de nouvelles langues.

◉ Saisissez le fichier CAO et mesurez

◉ Tableau de pièces et mesure macro

◉ Mise au point automatique et mesure de la hauteur

◉ La fonction de navigation permet une localisation rapide

◉ Fonction de mesure géométrique puissante

◉ Plusieurs rapports de données et fonction de sortie de données graphiques

◉ Programme utilisateur flexible

◉ Création d'éléments de référence

◉ Fonction de détection de bord puissante

◉ Prise en charge de plusieurs accessoires externes

◉ Calcul automatique de la tolérance géométrique des éléments

◉ Mesurer rapidement et facilement une production complexe

Paramètres

Modèle	PIC 300	PIC 400
Dimension (mm)(LLH)	8506501060	10008001080
Plage de mesure (mm)(XYZ)	300200200	400300200
Précision (μm)	3+L/200	3+L/200
Répétabilité (μm)	3	3
Poids (kg)	120	150
Caméra	Caméra CCD analogique de qualité industrielle et carte vidéo SV2000E
Lentille	Objectif à zoom manuel dentelé Objectif à zoom manuel 0,7-4,5X / 0,7-4,5X avec retour de signal (en option) / Objectif à zoom automatique (en option)
Grossissement	18-188X (une combinaison différente d'appareil photo et d'objectif conduit à une plage de grossissement différente
Champ de vision	8,1-1,3 mm (une combinaison différente de caméra et d'objectif conduit à une plage de FOV différente)
Distance de travail	108mm
Résolution des échelles linéaires	0,0005mm
Illumination	3 anneaux programmables, éclairage annulaire de surface à 8 sections, éclairage de contour parallèle programmable

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des luminaires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
