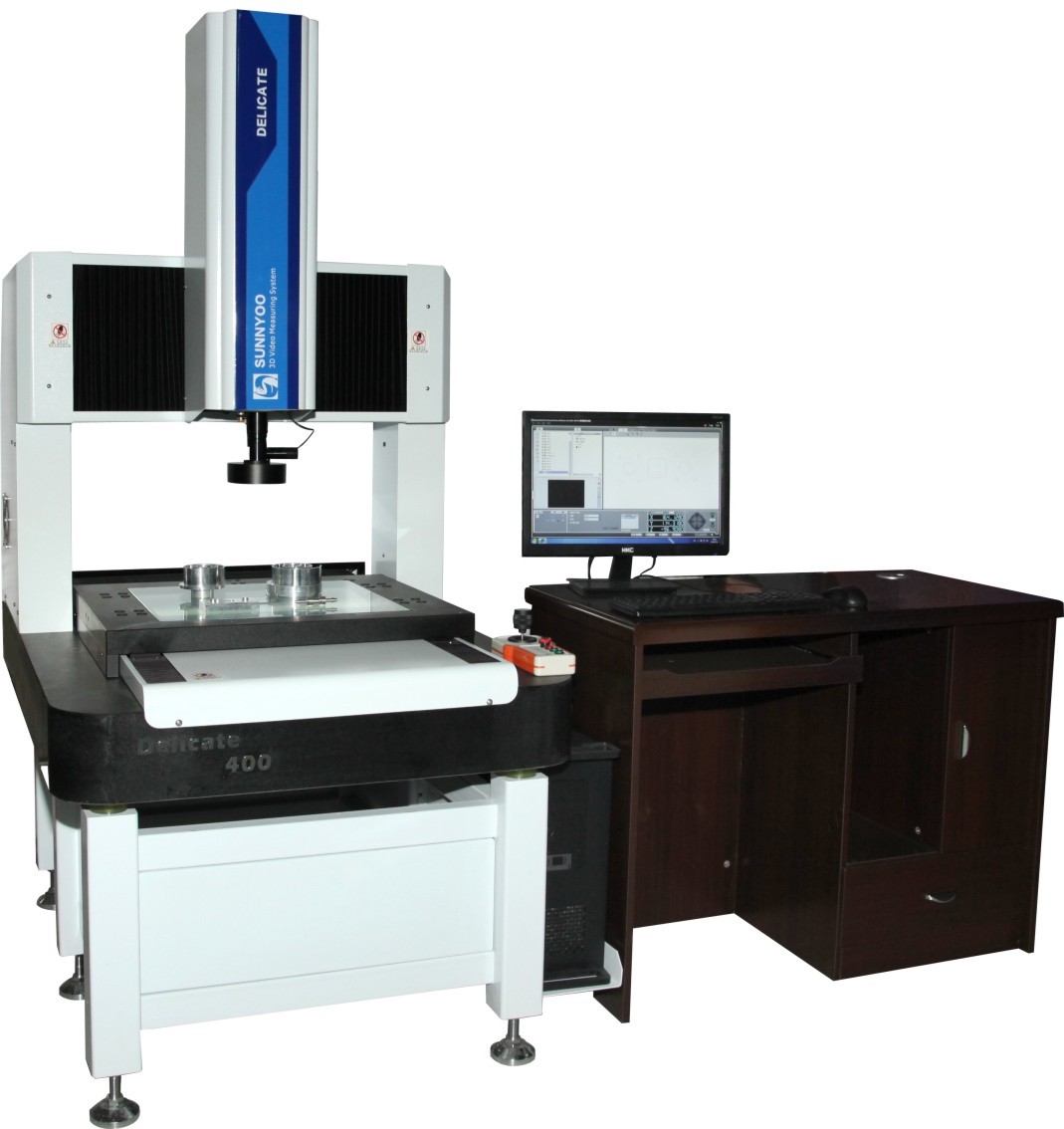

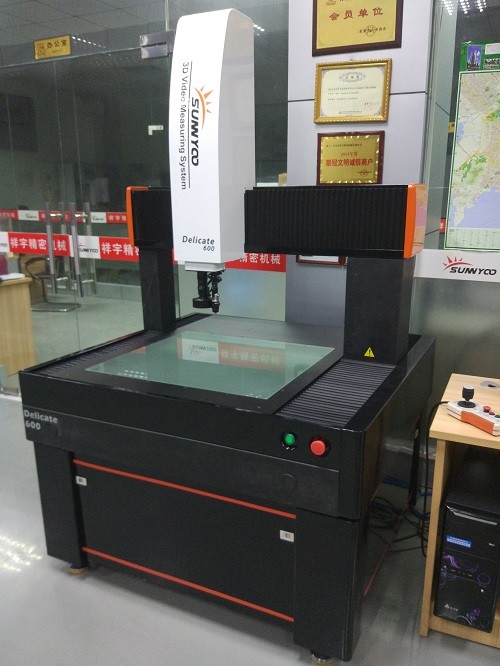

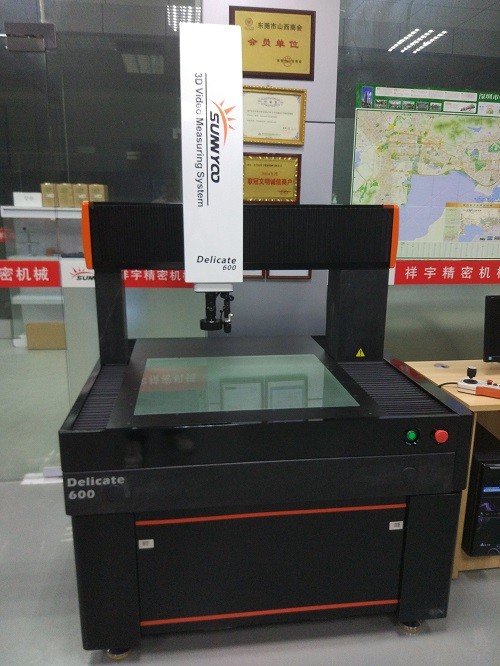

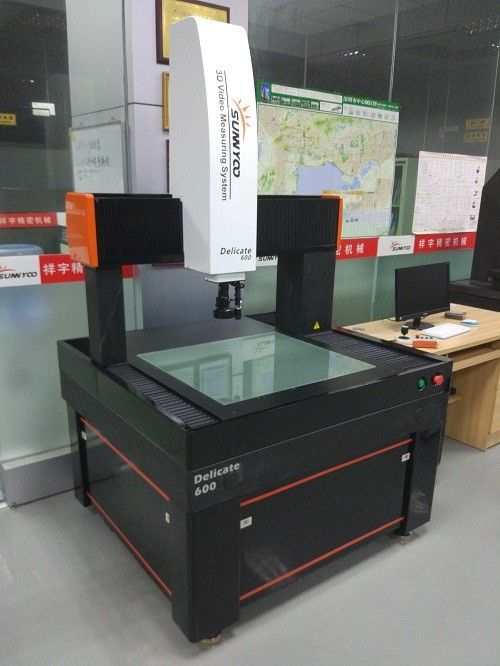

Machine de mesure de la vision composite 3D entièrement automatique programmable
Introduction au projet
● La machine de mesure de la vision de la série Delicate, conçue et créée par UNIMETRO, est une machine de mesure de la vision composite.Capteur laser et contrôle du mouvement, ce qui assure la précision, la répétabilité et les performances de mouvement.
●La série Delicate est un dispositif exceptionnel pour l'inspection précise, le contrôle qualité et la production.
●La machine de mesure de la vision de la série Delicate est un instrument de mesure composite de haute qualité doté d'une technologie de mesure des coordonnées et de vision optique.qui provient de la conception de structures allemandes.
Caractéristiques
1La base de la machine, la table de travail et le portique sont en granit de qualité.000 afin d'assurer la stabilité de la structure de la machine pendant le mouvement.
2. système de contrôle de mouvement en boucle fermée, coordonné avec le matériel de haute précision, le positionnement de l'axe de la machine peut être rapide et précis.
3. renouveler l'échelle linéaire intégrée, pour offrir une haute précision de mesure et des performances stables.
4Utilisation de servo-motors d'origine pour augmenter la vitesse, la rigidité et la stabilité du mouvement.
5Le guidage linéaire de haute précision garantit la précision et la stabilité du mouvement.
6. Options multiples pour lentilles ou caméras basées sur les exigences des clients, pour satisfaire aux différentes exigences de mesure de la vision.
7Le logiciel composite 3D RationalVue est disponible:
Accessoires pour instruments
2D inspection software + 3D inspection software + CAD reversal software + Form analysing software + contour scanning software + SPC statistical software + off-line programming software + tolerance valuation Software.
◆ Options ouvertes
Lentille optique CCD ️ Solution différente pour l'option basée sur différents objets de mesure, afin d'obtenir une image plus rapide et plus stable basée sur différentes exigences de mesure.
Problème tactile pour réaliser des mesures 3D
Capteurs laser Pour la mesure sans contact de hauteur, profondeur et planéité
Paramètres
| Modèle |
Le CNC délicat 400
|
Le CNC délicat 500
|
600 CNC délicat
|
|
Dimension (mm)
|
1300*1100*1800
|
Le montant de l'aide est calculé en fonction de la valeur de l'aide
|
1500*1300*1800
|
|
Plage de mesure (mm)
|
Plage de mesure (mm)
|
400
|
500
|
600
|
|
Y
|
300
|
400
|
500
|
|
Z
|
200
|
|
|
|
Précision de mesure (mm)
|
3+L/100
|
5+L/100
|
|
Poids (kg)
|
1800
|
2500
|
3000
|
|
Système d'imagerie et de mesure
|
La caméra
|
appareil photo CCD couleur de qualité industrielle de 1/2"
|
|
Lentille
|
Lentille zoom détente manuelle/lentille autozoom 0,7-4,5X/lentille Navitar en option
|
|
Magnification
|
33 à 195X
|
|
Champ de vision
|
8.1-1.3
|
|
Distance de travail
|
108 mm
|
|
Résolution de mesure
|
0.001 mm
|
|
Résolution à échelle linéaire
|
1um / 0.5um / 0.25um / 0.1um pour une option
|
|
Système de conduite
|
Commande CNC en boucle fermée complète, servo-moteur CA, automatique et programmable à 3 axes, commande joystick, commande clavier
|
|
Logiciels de mesure
|
Logiciel de mesure composite 3D Rational Vue
|
|
Éclairage
|
L'éclairage par anneau à 8 sections programmable pour la lumière de surface, l'éclairage par anneau à 40 sections pour l'option, l'éclairage parallèle à contour à LED, l'éclairage coaxial pour l'option.
|
|
Énergie électrique
|
220V±10% ((AC) 50Hz, mise à la terre avec résistance 4Ω est requise
|
|
Environnement de travail
|
Température: 18-24°C, Humidité: 30%-75%, Évitez les vibrations
|
Informations sur la société
Notre client et notre agent
| Questions fréquentes |
| Q1: Êtes-vous une usine ou une société commerciale? |
| R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2: Quelle est la principale activité de votre entreprise? |
| R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc. |
| Q3: Comment choisir la spécification appropriée? |
| A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées. |
| Q4: Acceptez-vous le service personnalisé? |
| R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client. |
| Q5: Quelle est votre période de garantie? |
A5: Notre période de garantie de produit est de 1 an.
Vous pouvez être assuré de la qualité de notre produit. |
