2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: CE,ISO
Numéro de modèle: De base
Quantité de commande min: 1
Prix: Discussible
Détails d'emballage: Affaire bois
Délai de livraison: 15 jours de travail
Conditions de paiement: T/T.
Capacité d'approvisionnement: 30 jeux par mois
Détail Infomation
Nom de produit: Machine de mesure de vision Chaîne de mesure: 200*100*150mm
Étape fonctionnante: 550*540*930 Poids: 140
Lentille objective: Zoom détendu manuel Mode de mouvement d'axe: X, Y, manuel d'axe de Z
Rapport optique: 18-188X Caméra: Caméra CCD industrielle de couleur de catégorie
Résolution de mesure: 0.5um (0.1um facultatif) Illumination: Sections programmables de LED 8, lumière parallèle de découpe de LED
Surligner:

système de mesure de vision

,

systèmes de mesure de vision


Description de produit

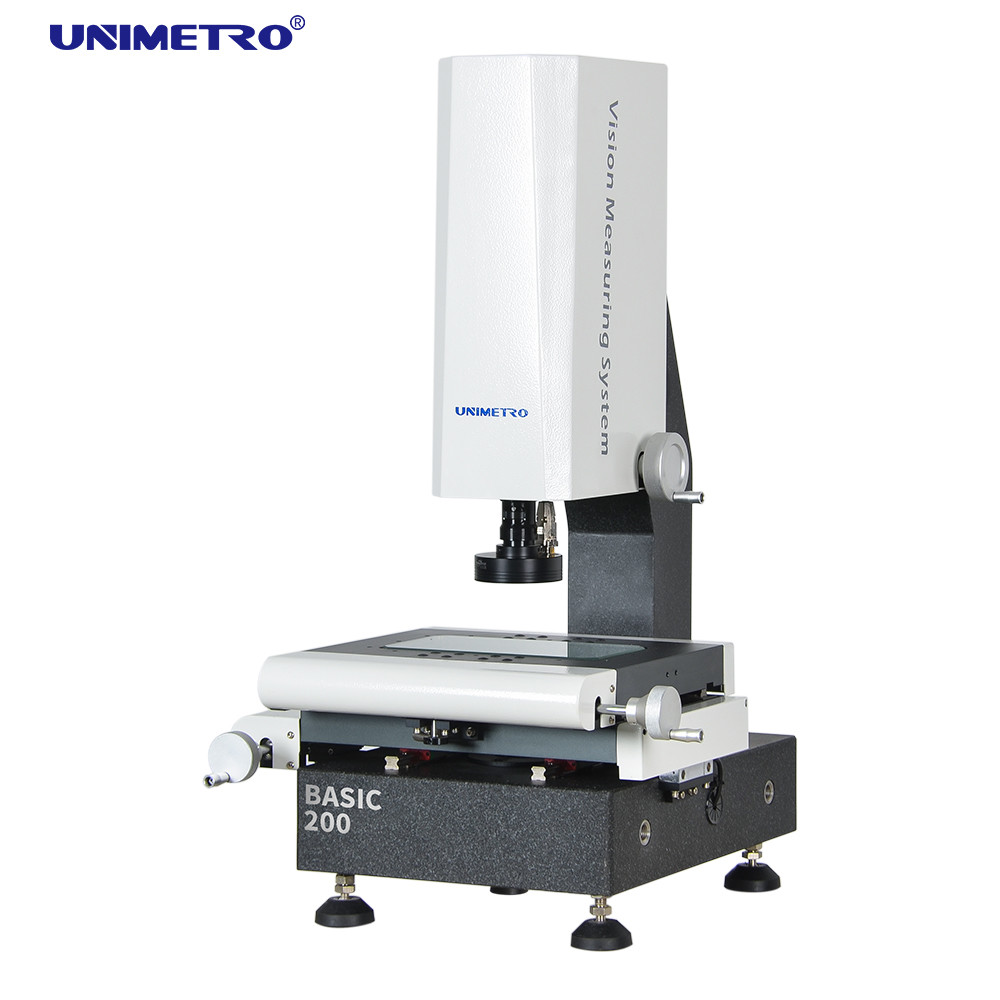

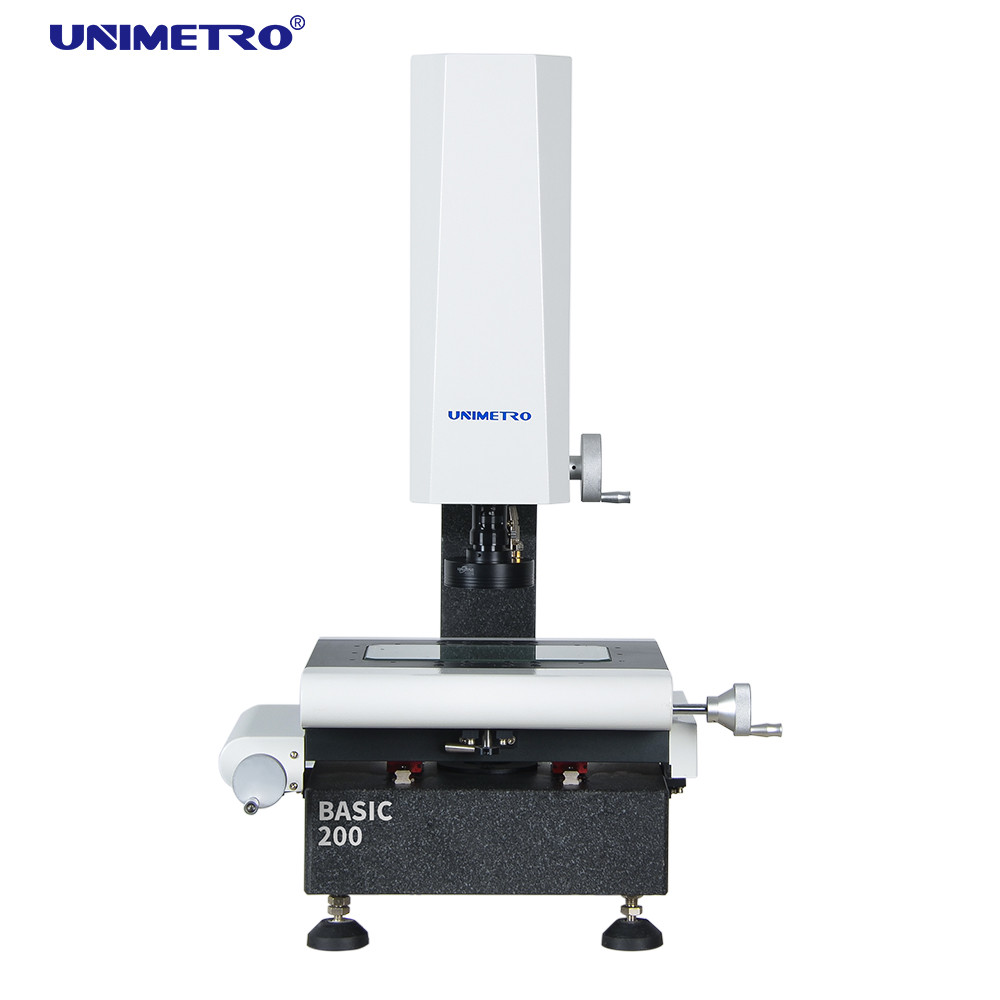

2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision

La machine de mesure de vision est un instrument utilisé pour la dimension physique précise mesurant, exactitude jusqu'au niveau de micron, qui est un instrument de mesure optique utilisant la caméra pour saisir l'image du morceau de travail, analysent le pixel d'image et calculent la 2D dimension avec le logiciel de mesure.
◉La machine de mesure de vision de série de BASIC est conçue et développée par UNIMETRO, qui est un modèle populaire adapté pour la plupart de l'application de mesure et des utilisateurs de la 2D dimension précise de différentes industries, comme moule, l'électronique, semi-conducteur, l'injection en plastique, les produits 3C, les soins médicaux, l'aviation… etc. C'est un instrument important utilisé dans votre processus de contrôle de qualité de produits, assurant votre exactitude de dimension de produits, rend vos produits plus concurrentiels.
◉La série VMM de BASIC est le modèle le plus commun pour la plupart des usines fabriquant les pièces précises. Elle est adaptée pour des échantillons de petite quantité mesurant l'application. le contrôle de manuel de 3 axes, avec le logiciel convivial, permet à l'opérateur de contrôler utilisant la machine dans la courte durée même.



2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 0 2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 1 2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 2



Utilisant le granit de grande précision et de stabilité comme base et colonne de machine, avec le capteur linéaire 0.0005mm à haute résolution triaxial
----Assurez la haute performance et l'exactitude de chaque machine.
Utilisant la manière linéaire de guide de HIWIN et le rail de guide linéaire à haute précision, avec l'étape en aluminium de travail et le traitement de anodisation dur de surface.
---- Assure l'utilisation élevée de représentation dynamique et de cycle de longue durée de la machine.
Utilisant une boîte de contrôle intégrée de noyau qui est développée par UNIMETRO, pour les échelles linéaires, le contrôle léger, et le transfert de signal de sonde de contact.
---- Assurez le câblage et l'entretien faciles. Augmentez fortement la stabilité de la machine.
La lumière programmable de la découpe LED avec le chemin léger parallèle, évite la déformation de l'image.
---- Assure le measuringaccuracy.
Avec la lumière d'anneau du contrôle LED de logiciel de 8 sections, l'angle et l'éclat de éclairage multiples d'offre.
---- Ajustement pour des pièces forme et matériaux withdifferent.
Les paramètres de allumage peuvent être record dans le programme de mesure de pièce, utilisateurs n'ont pas besoin de s'ajuster pendant le processus de mesure.
----Amical et commodément utilisation.


Paramètre de produit :


BASIC200
BASIC300
BASIC400
BASIC500
Dimension (millimètre) (L×W×H)
550*540*930
600*740*980
700*840*980
800*940*980
Chaîne de mesure (millimètre) (X×Y×Z)
200*100*150
300*200*200
400*300*200
500*400*200
Exactitude de mesure (μm)
2,5 + L/100
3,0 + L/100
Répétabilité (μm)
2,5
3,0
Poids (kilogrammes)
140
190
240
290
Image et mesure
Caméra
Caméra CCD de haute résolution de catégorie industrielle
Lentille
zoom 0.7~4.5X bosselé manuel avec la répétabilité élevée
Rapport optique
18~195 X
Champ visuel
8.1mm | 1,3 millimètres
Distance de fonctionnement
80 millimètres
Résolution linéaire d'échelle
0.5μm (0.1μm facultatifs)
Système d'entraînement
X / Contrôle de manuel de Y/Z
Illumination
Lumière programmable de surface d'anneau de section de /single de sections de LED 8, lumière parallèle de découpe de LED





Fonctions de logiciel de machine de mesure de vision :

Dossier et mesure de DAO d'entrée
◉Pièces rangée et mesure de macro
◉Mesure automatique de foyer et de taille
◉La fonction de navigation aide le repérage rapide
◉Fonction de mesure géométrique puissante
◉Rapports multiples de données et fonction de sortie graphique de données


◉Programme utilisateur flexible
◉Création des éléments de référence
◉Bord puissant détectant la fonction
◉Accessoires externes multiples de soutien
◉Calcul automatique de la tolérance géométrique d'éléments
◉Production compliquée de mesure rapidement et commodément


2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 3





L'information de l'entreprise :

2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 4



Notre avantage

expérience 10Years :
UNIMETRO est le fabricant professionnel de la métrologie avec plus de 10 ans d'expérience. Nous nous concentrons sur le haut niveau de midium de la métrologie
les produits, offres accomplissent les solutions de mesure de grande précision pour des clients.

Notre produit :
Excepté les instruments pour la mesure précise en tant que machine de mesure de vision, coordonne la machine et le profil de mesure
les projecteurs, notre chaîne de production sont également comprenant des composants de noyau pour la métrologie optique, telle que VMM les contrôleurs d'un panier, la lentille, le système de caméra, les échelles linéaires, VMM et CMM les montages, le système de flash etc….

Service à la clientèle :
Nous avons l'équipe de spécialistes dans l'industrie de métrologie et la capacité d'offrir les solutions de mesure flexibles à nos clients et
revendeurs. La plupart des produits d'Unimetro sont développement indépendant, et notre concept de conception est stable et une modularisation, qui
réduisez au minimum service après-vente. Ceci aidera nos associés à parvenir les détails et les ventes de produits avec pour réduire au minimum le coût de la main-d'oeuvre
et frais de formation de personnel.




Foyer d'Unimetro dessus par étape dans le processus d'affaires comprenant la conception, fabrication, installation et service après-vente.
Service sur place et conseils :
* 24 heures en ligne par le téléphone, l'email, le whatsup, le skype, le youtube, le facebook… etc.
* actions de tache, la livraison rapide
* service après-vente
service de garantie de 1 an et mises à jour logicielles libres d'essai.
Formation technique pour les ingénieurs techniques.
Solutions de essai assorties Provide.
Équipement d'installation de site et instructions d'utilisation.

2D de machine de mesure de vision d'opération manuelle/3D mesurant la haute précision 5
