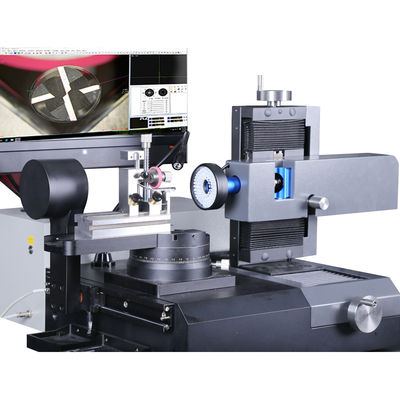

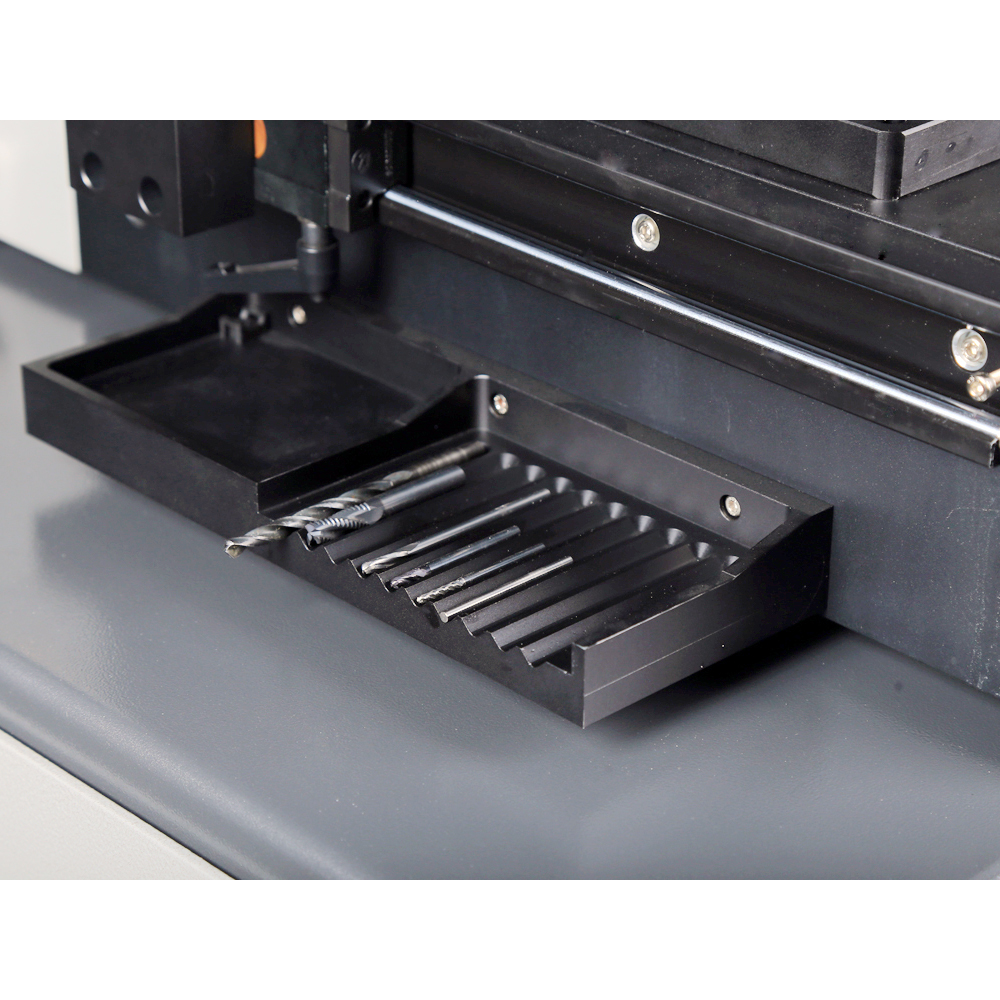

Système d'inspection des outils de coupe avec une portée de mesure de 80 mm X, 60 mm Y et 60 mm Z

Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range Cutting Tool Inspection System with 80mm X, 60mm Y Travel, and 60mm Z Measuring Range
Informations de base
Lieu d'origine: Guangdong, Chine
Nom de marque: UNIMETRO
Numéro de modèle: Ranger 600
Quantité de commande min: 1
Prix: $15,600-22,000
meilleur prix Contactez
Détail Infomation
Déplacement sur l'axe X: 80mm Déplacement de l'axe Y: 60mm
Plage de l'axe Z: 60mm Diamètre d'outil maximum: 50mm
Longueur d'outil maximum: 300 mm Distance de travail: 90mm
Grossissement de l'objectif: 0,7-4,5x Résolution de la caméra: 2 m pixel HD (5m en option)
Résolution d'échelle linéaire: 0.0001mm Plage de grossissement: 12,6x ~ 79.2x (25,2x ~ 158,4x facultatif)
Champ de vision: 27 * 20 mm ~ 4,3 * 3,3 mm (13,5 * 10 mm ~ 2,3 * 1,6 mm en option) Précision de mesure: X ~ y, (2,5 + l / 100) µm
Système de PC: Tout-en-un, LCD Windows 10, 24 " Type d'illumination: Lumière à anneau à LED à 8 sections, lumière de contour, lumière auxiliaire
Format d'entrée: Fichiers dxf Format de sortie: Excel, DXF
Mettre en évidence:

80mm X Axis Travel Tool Inspection System

,

60mm Y Axis Travel Cutting Tool Measuring Machine

,

60mm Z Axis Measuring Range VMM

Description de produit

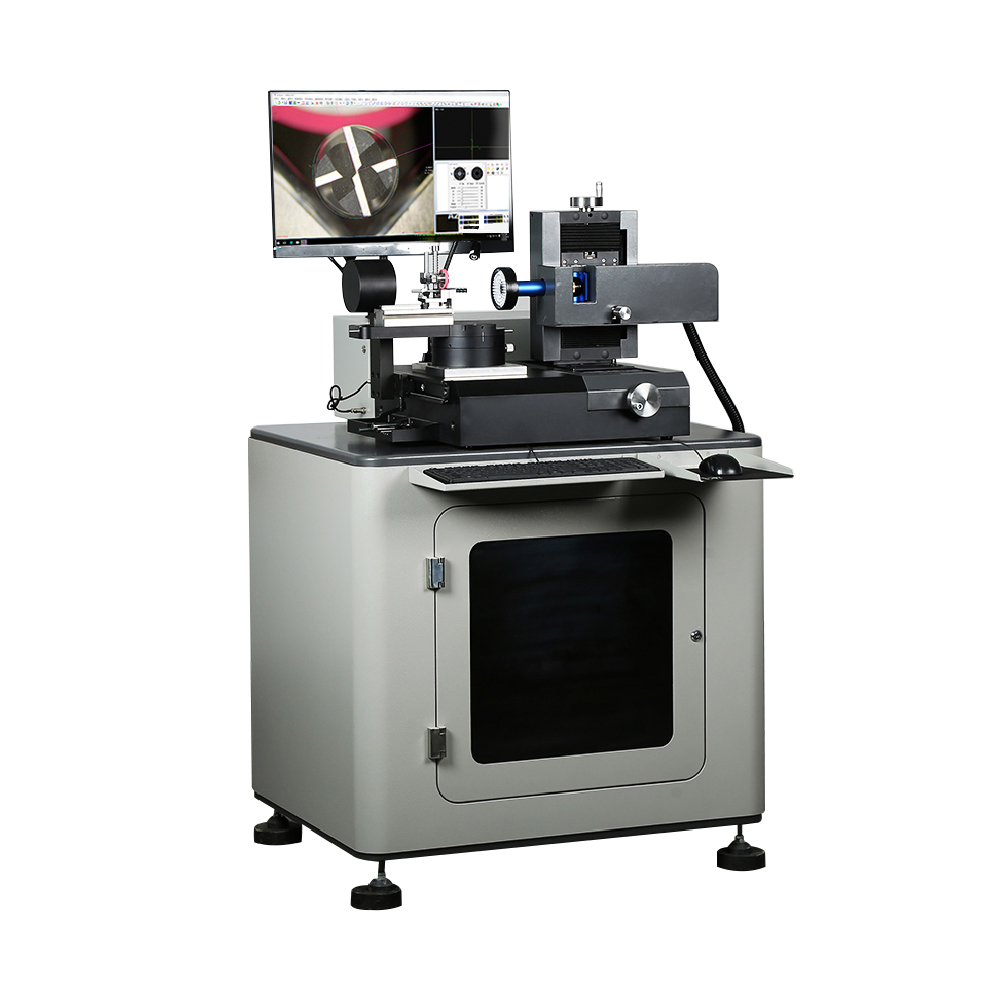

Système d'inspection des outils de fraisage Outil VMM

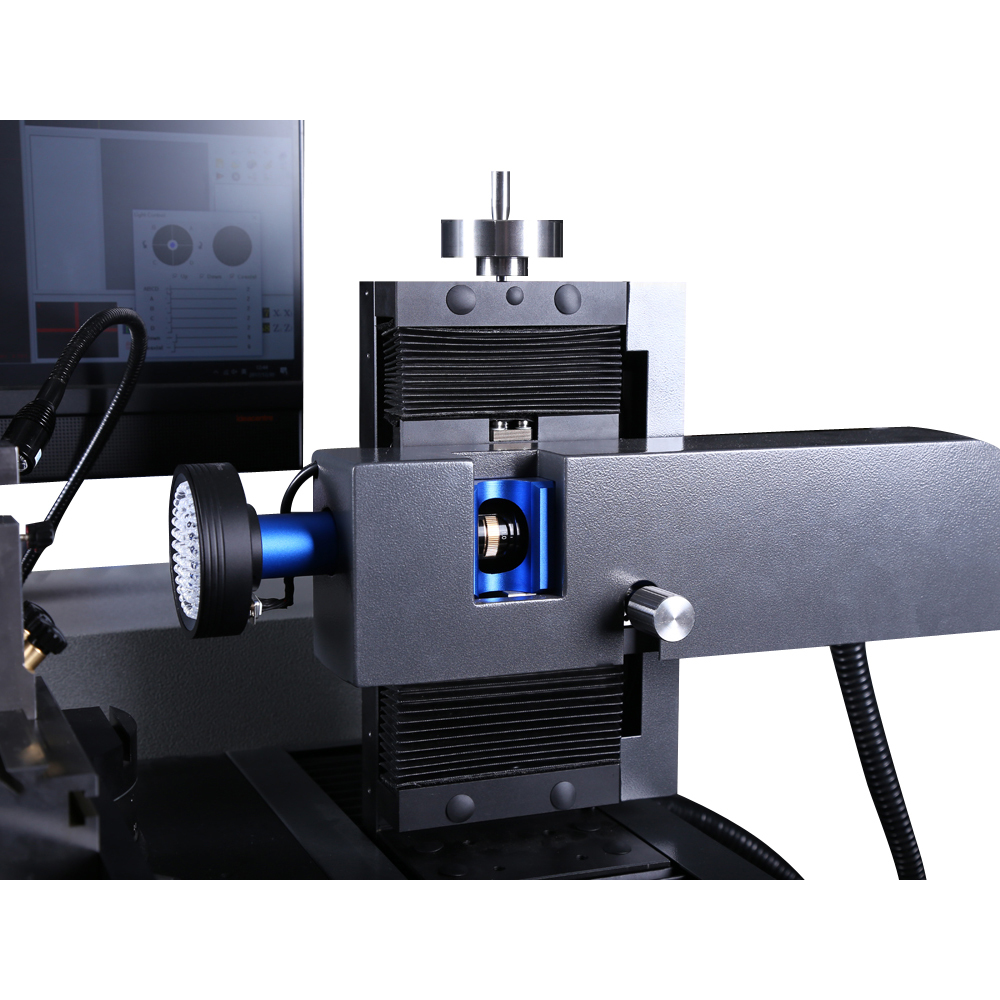

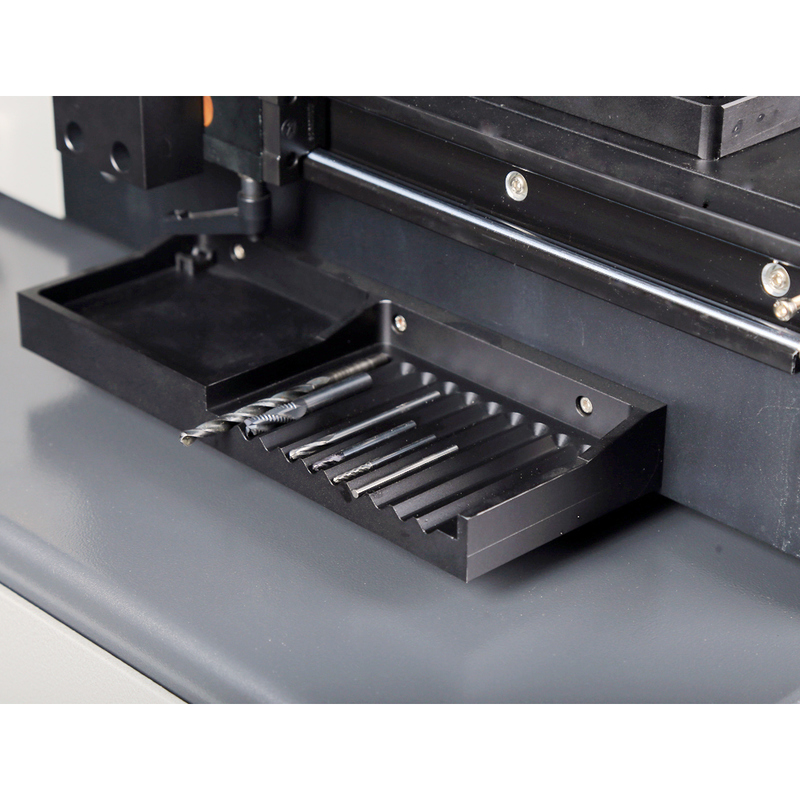

Milling Tool Inspection System Close-up of inspection system
Application du produit
Le système d'inspection des outils UNIMETRO RANGER600 est une machine de mesure universelle pour perceuses, fraiseuses et contre-éviers dotée d'un système d'éclairage flexible.Grâce à sa conception compacte et sa grande stabilité, le RANGER600 peut être employé dans la salle de métrologie, recevoir l'inspection, ou directement dans la production.
Le RANGER600, configuré avec le logiciel de mesure universel SMARTOOL, est l'instrument idéal pour tous les types d'outils de découpe de métaux,de la vérification rapide des critères uniques au contrôle complet des géométries d'outils spéciauxLes utilisateurs peuvent facilement réaliser un processus de mesure PUT-MEASURE-ANALYSE avec le RANGER600.
RANGER600 in operation System interface
Paramètres techniques
Voyage par axe X 80 mm
Axe Y Voyage 60 mm
Plage de mesure de l'axe Z 60 mm
Diamètre maximal de l'outil 50 mm
Longueur maximale de l'outil 300 mm
Distance de travail 90 mm
Lentille 0.7-4.5X avec zoom creux
La caméra L'appareil photo est équipé d'une caméra HD de 2M pixel/5M pixel HD (facultatif)
Résolution à échelle linéaire 0.0001 mm
Magnification 12.6X~79.2X/25.2X~158.4X (facultatif)
Le champ de vision 27*20mm~4.3*3.3mm/13.5*10mm~2.3*1.6mm (facultatif)
Précision de mesure X~Y,(2,5+L/100) μm, L est la longueur mesurée
Le PC Système PC tout-en-un, système d'exploitation Windows 10, avec écran LCD de 24 pouces
Éclairage 8 sections de lampe à anneau LED, de lampe de contour et de lampe auxiliaire flexible, toutes contrôlées par logiciel et programmables
Format de saisie Fichiers DXF
Format de sortie Le format est le suivant:
System components
Des caractéristiques de conception avancées
  • Conception ergonomique et construction solide
  • Capture et affichage d'images HD en combinaison avec le niveau de grossissement du microscope en option

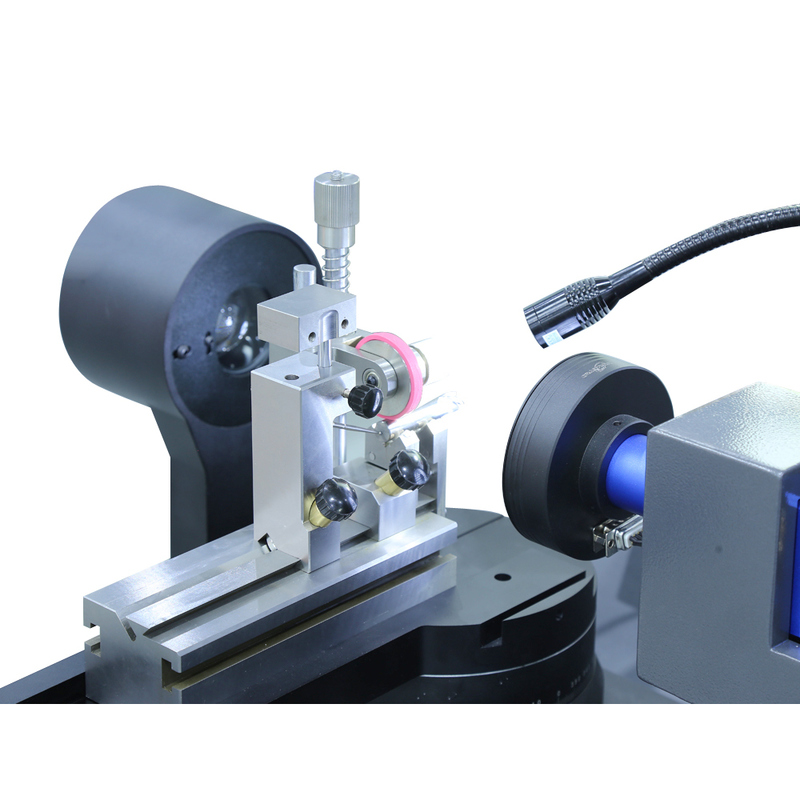

  • Bloc en V stable et précis pour une tenue et un alignement faciles des outils
  • Des angles de mesure fixes mécaniques de 0 degrés et 90 degrés sont disponibles sur la scène rotative.
  • Encodeur de haute précision intégré dans la table tournante pour une position d'angle précise
  • Lampe à anneau à LED programmable à plusieurs sections pour l'éclairage de surface
  • Logiciel de mesure SMARTOOL avec des fonctions spécifiques pour les outils de coupe
  • Détection automatique des bords et mesure rapide des angles avec rétrique
  • Fonctions de comparaison des éléments CAO disponibles
  • Résultats de mesure de sortie rapide vers le fichier EXCEL rapport ou fichier CAD
  • Système PC tout-en-un pour une meilleure stabilité
Multiple angle measurement
Capacités de mesure à plusieurs angles
La table tournante du RANGER600 offre deux angles fixes mécaniques (0° et 90°) pour une localisation rapide et précise de l'angle de l'outil pendant la mesure.Extrémité de l'outil - Arbre centralLa position de 90° convient aux mesures de l'angle hélicoïdal, de l'angle frontal axial, du premier angle arrière, du deuxième angle arrière et de l'angle d'inclinaison.
Pour d'autres exigences d'angle, les utilisateurs peuvent utiliser l'encodeur précis intégré dans la table tournante, avec des lectures d'angle affichées dans le logiciel.
0 degree measurement 90 degree measurement
Système d'éclairage
Le système comprend une lumière additionnelle réglable sur un bras flexible pour améliorer l'image locale,et un module lumineux LED parallèle qui se déplace le long de l'axe X pour fournir une image optimale pour la mesure du contour de l'outil.
Flexible auxiliary light Contour light module
Logiciel de mesure SMARTOOL
Le logiciel de mesure des outils de coupe SMARTOOL est développé sur la base d'une technologie de mesure optique et numérique de haute précision,offrant un fonctionnement intuitif et de nombreux algorithmes de mesure spécialement conçus pour les outils fabriqués ou affûtés dans le secteur de la fraise.
Software interface
Principales caractéristiques du logiciel
  • Affichage d'image haute résolution avec interface graphique d'opération
  • Vue dynamique en temps réel de la courbe pour l'analyse des bords
  • Mesure à angle rapide avec réticule librement rotative
  • Fonction de comparaison CAO pour l'évaluation de la géométrie des outils
Real-time curve view Angle measurement with reticle
À propos de UNIMETRO
UNIMETRO est un fabricant professionnel d'équipements de métrologie avec plus de 10 ans d'expérience, offrant des produits de haute performance à des prix raisonnables.Nous sommes spécialisés dans les produits de métrologie de niveau moyen-haut, fournissant des solutions complètes de mesure de haute précision pour les clients.
UNIMETRO facility
Nos capacités
  • Ligne de production complète comprenant les composants de base pour la métrologie optique
  • Une équipe de spécialistes offrant des solutions de mesure flexibles
  • Développement indépendant de produits avec conception modulaire stable
  • Assistance technique avec les systèmes de conception les plus récents et une réponse 24 heures sur 24
Production line
