Système de mesure de fraise pour la mesure d'angle de largeur de bord
Application du produit
Le système d'inspection d'outils UNIMETRO RANGER600 est une machine de mesure universelle pour forets, fraises et fraises dotée d'un système d'éclairage flexible. Sa conception compacte et sa stabilité exceptionnelle le rendent adapté aux salles de métrologie, à l'inspection de réception ou à une utilisation directe en production.
Configuré avec le logiciel de mesure universel SMARTOOL, le RANGER600 offre un contrôle complet des géométries d'outils spéciaux, depuis de simples vérifications de contour extérieur jusqu'à des mesures d'angle complètes. Le système permet un processus rationalisé de PUT-MESURE-ANALYSE pour tous les types d’outils de coupe de métaux.
Spécifications techniques
| Paramètre |
Valeur |
| Déplacement sur l'axe X |
80mm |
| Déplacement de l'axe Y |
60mm |
| Plage de mesure de l'axe Z |
60mm |
| Diamètre maximum de l'outil |
20mm |
| Longueur maximale de l'outil |
200 mm |
| Distance de travail |
90mm |
| Lentille |
Objectif zoom bosselé 0,7-4,5X |
| Caméra |
Caméra HD de 2 millions de pixels/caméra HD de 5 millions de pixels (en option) |
| Résolution d'échelle linéaire |
0,0001mm |
| Grossissement |
12,6X~79,2X/25,2X~158,4X (facultatif) |
| Champ de vision |
27*20 mm~4,3*3,3 mm/13,5*10 mm~2,3*1,6 mm (en option) |
| Précision de mesure |
X~Y,(2,5+L/100)µm, L est la longueur mesurée |
| PC |
Système PC TOUT-EN-UN, système d'exploitation Windows 10, avec écran LCD 24" |
| Éclairage |
Anneau lumineux LED à 8 sections, éclairage de contour et éclairage auxiliaire flexible, tous contrôlés par logiciel et programmables |
| Format d'entrée |
Fichiers DXF |
| Format de sortie |
EXCEL,DXF |
Fonctionnalités de conception avancées
- Conception ergonomique avec construction solide pour la stabilité
- Capture d'images HD avec niveaux de grossissement de microscope en option

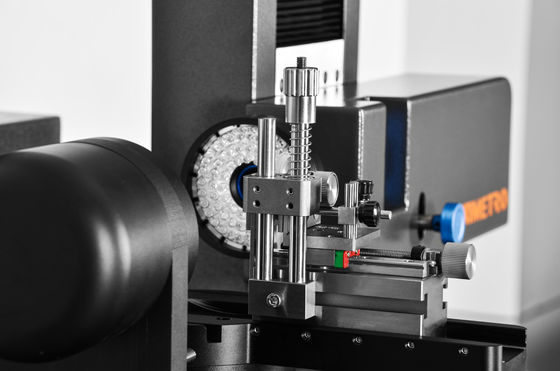

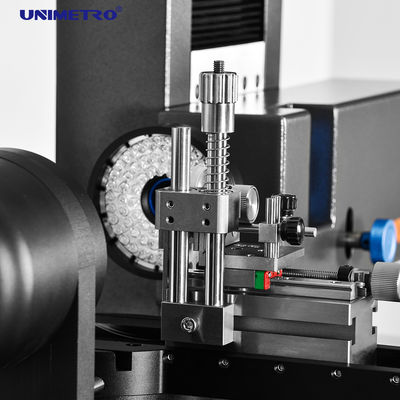

- Bloc en V stable pour un maintien et un alignement sécurisés des outils
- Angles de mesure fixes mécaniques à 0° et 90° sur platine rotative
- Encodeur intégré de haute précision pour une localisation précise de l'angle

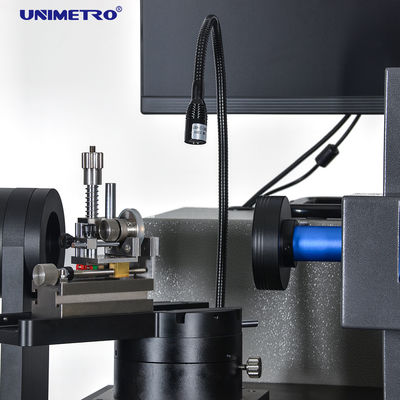

- Anneau lumineux LED multi-sections programmable avec éclairage de contour
- Logiciel SMARTOOL avec fonctions spécialisées de mesure des outils de coupe
- Détection automatique des bords et comparaison des éléments CAO
- Sortie rapide des mesures aux formats EXCEL ou CAD
- Système PC TOUT-EN-UN intégré pour une stabilité améliorée
Capacités de mesure d'angles multiples

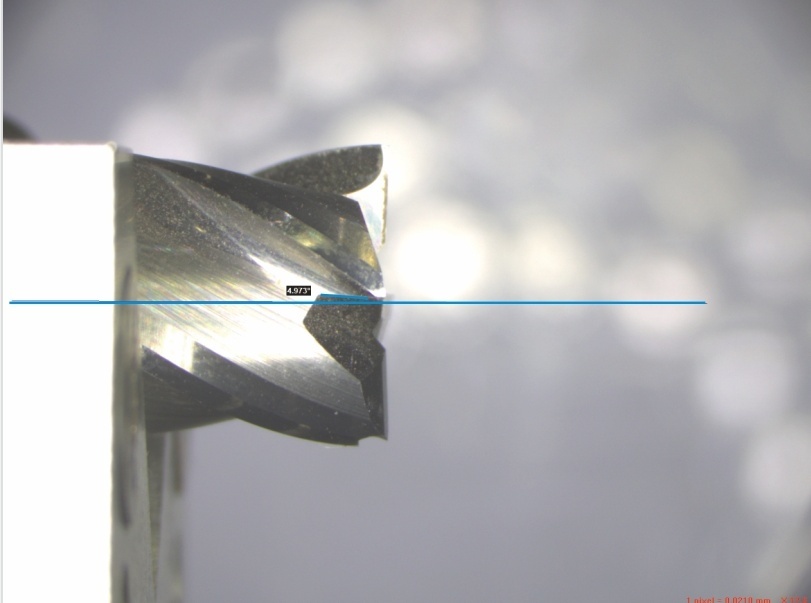

La table rotative du RANGER600 offre deux angles fixes mécaniques (0° et 90°) pour un positionnement rapide de l'outil. La position 0° permet de mesurer l'extrémité de l'outil, l'arbre central et l'angle avant, tandis que la position 90° facilite la mesure de l'angle d'hélice, de l'angle avant axial et des angles arrière. Des angles supplémentaires peuvent être localisés avec précision à l’aide de l’encodeur intégré.

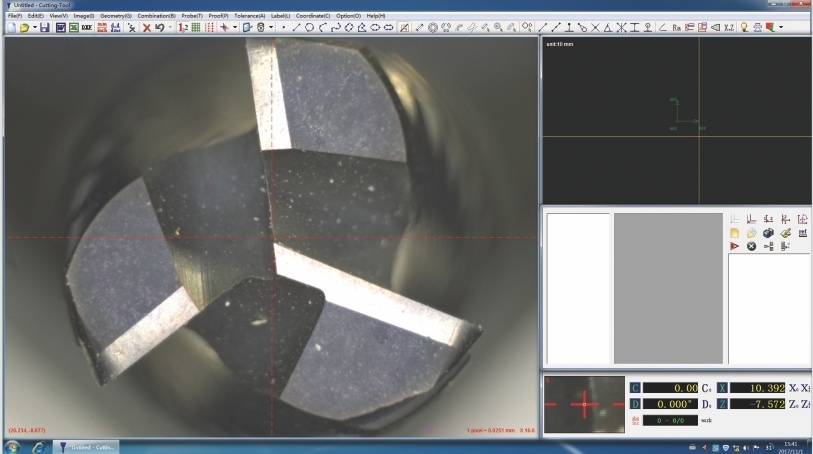

Logiciel de mesure SMARTOOL
Le logiciel de mesure des outils de coupe SMARTOOL combine une technologie de mesure optique et numérique de haute précision avec un fonctionnement intuitif. Développé spécifiquement pour les applications de meulage, il propose des algorithmes complets de mesure et d'évaluation des outils fabriqués ou affûtés.
Principales fonctionnalités du logiciel
- Interface graphique haute résolution avec toutes les commandes visibles
- Vue dynamique de la courbe de détection des bords en temps réel
- Réticule rotatif pour une mesure rapide de l'angle
- Fonction de comparaison CAO pour l'évaluation de la géométrie
- Capacités complètes de reporting de mesure
Capacités de mesure
Le système RANGER600 fournit une mesure précise de tous les angles et géométries critiques des outils, notamment :
- Angle d'hélice
- Angle avant axial
- Premier et deuxième angles arrière
- Angle du bord d'inclinaison
- Géométries d'extrémité d'outil
- Mesures de l'arbre central
À propos de UNIMETRO
Avec plus de 10 ans d'expérience en métrologie, UNIMETRO se spécialise dans les solutions de mesure performantes à des prix compétitifs. Notre gamme de produits comprend des machines de mesure par vision, des machines de mesure tridimensionnelle, des projecteurs de profil et des composants de métrologie optique de base.
Notre équipe d'ingénierie utilise Solidworks avec l'analyse FE, AutoCAD/CAM et l'impression 3D industrielle pour fournir un prototypage rapide et des solutions innovantes. Nous fournissons une assistance technique complète dans les 24 heures et maintenons une philosophie de conception modulaire pour minimiser les exigences de service après-vente.
