| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | UNIMETRO |
| Numéro de modèle: | IL |
| Quantité de commande min: | 1 |
| Prix: | Discussible |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 30 jours de travail |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 1 par mois |
| Déplacement de l'axe Z: | 150mm | Objectif: | Zoom détendu manuel/lentille 0.7-4.5X d'Autozoom/lentille de Navitar pour l'option |
|---|---|---|---|
| Rapport optique: | 33-195X | Champ de vision: | 8.1-1.3 |
| Résolution de mesure: | 1um/0.5um/0.25um/0.1um pour facultatif | Logiciel de mesure: | Logiciel de mesure de composé rationnel de Vue 3D |
| Illumination: | Les 8 sections programmables sonnent la LED pour la lumière extérieure, 40 sections sonnent la LED p | ||
| Mettre en évidence: | Système de mesure de vision à portique automatique,Système de mesure de vision à portique 0,25 um |
||
Description du produit

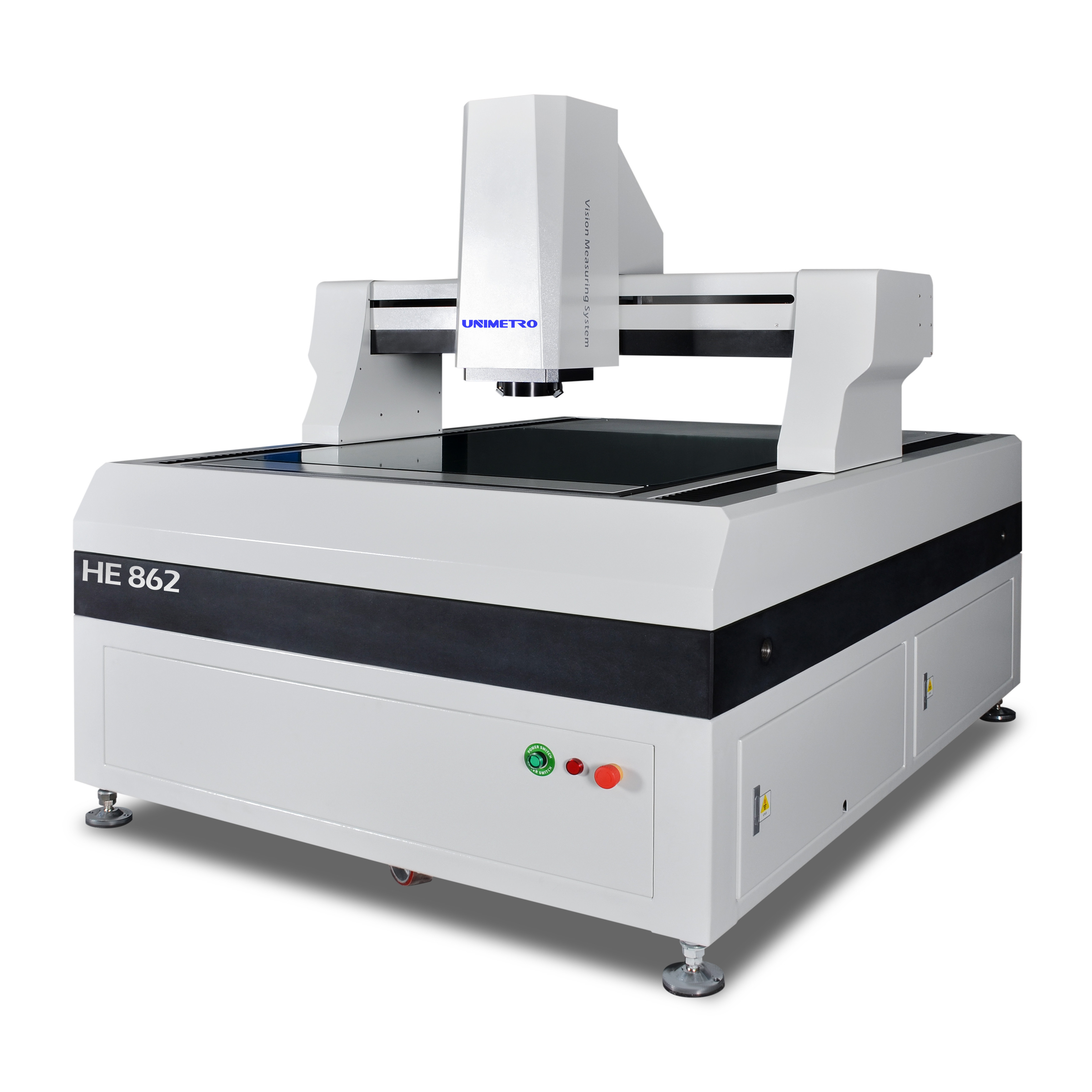

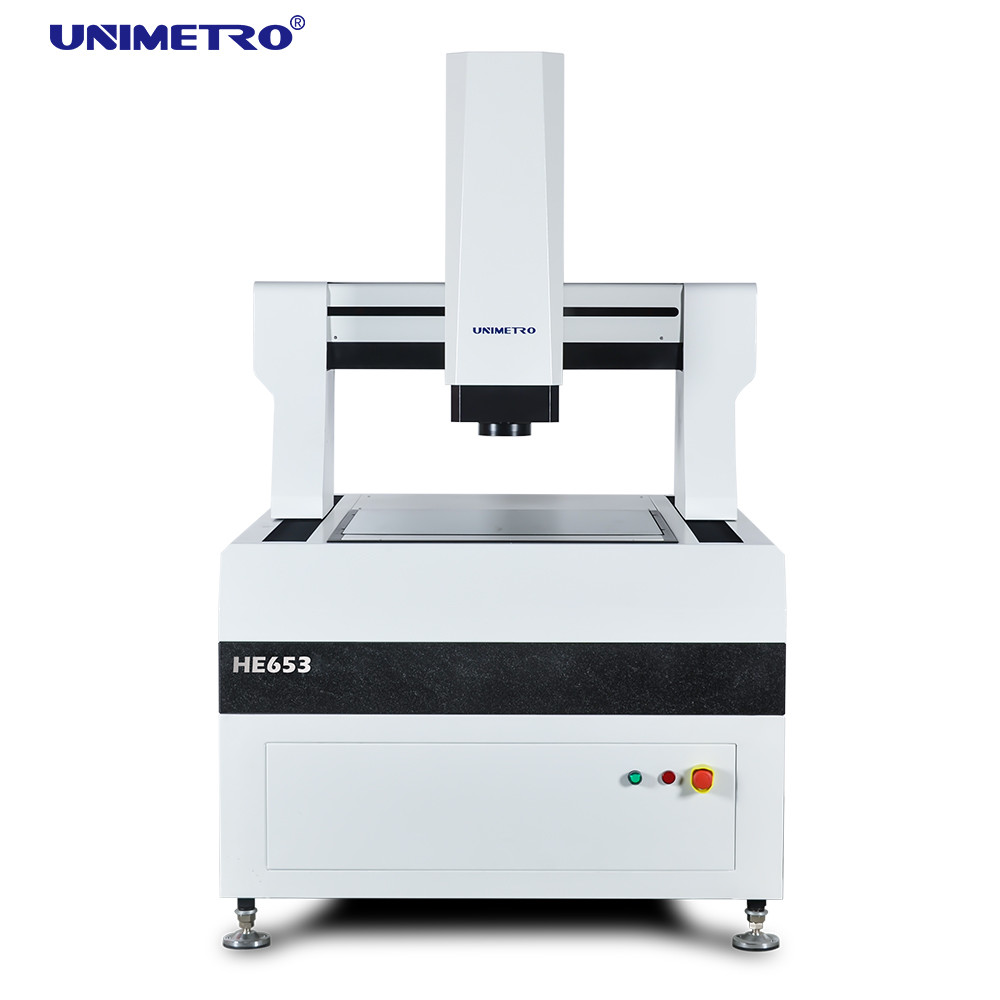

La machine de mesure de vision de type portique de haute précision de la série HE combine une grande précision et un rendement élevé, offre une mesure à grande vitesse pour les éléments géométriques de différents types de pièces.La série HE est largement utilisée dans diverses industries et produits tels que les PCB, les stratifiés recouverts de cuivre, les grands verres, les modules LCD et les matériaux d'isolation, etc.
L'analyse par éléments finis est introduite dans le processus de conception de la série HE, assure une rigidité élevée et une structure mécanique précise.La base de la machine utilise une structure de type pont mobile à cadre fermé, qui est simple et offre une capacité de chargement élevée et les meilleures performances de mouvement.
Base de machine en granit de qualité 000, offre une grande rigidité, une résistance à la corrosion et une grande stabilité.
L'étape de travail est capable de prérégler la solution de fixation de plusieurs produits, également la combinaison de plusieurs lentilles est en option, répond aux différentes exigences de mesure de différents clients.
Le système de contrôle de mouvement en boucle fermée assure les meilleures performances de mouvement et de positionnement.
Avec l'analyse par éléments finis et le granit de grade 000, nous obtenons la conception de châssis de machine la plus raisonnable et la plus optimisée, ce qui garantit une rigidité et une fiabilité élevées.
La machine de mesure de vision de grande taille à haut rendement de la série HE utilise un contrôleur de mouvement UWC et des moteurs à couple élevé, offre un contrôle de mouvement haute performance, l'accélération élevée et la localisation rapide offrent une efficacité élevée dans le processus de mesure.
Ensemble de solution de machine de mesure de vision de grande taille UWC, moteurs Panasonic en option
Le châssis de la machine est doté d'une structure de portique mobile qui assure une structure plus simple et plus intelligente avec une charge plus élevée et de meilleures performances de mouvement.
Images détaillées

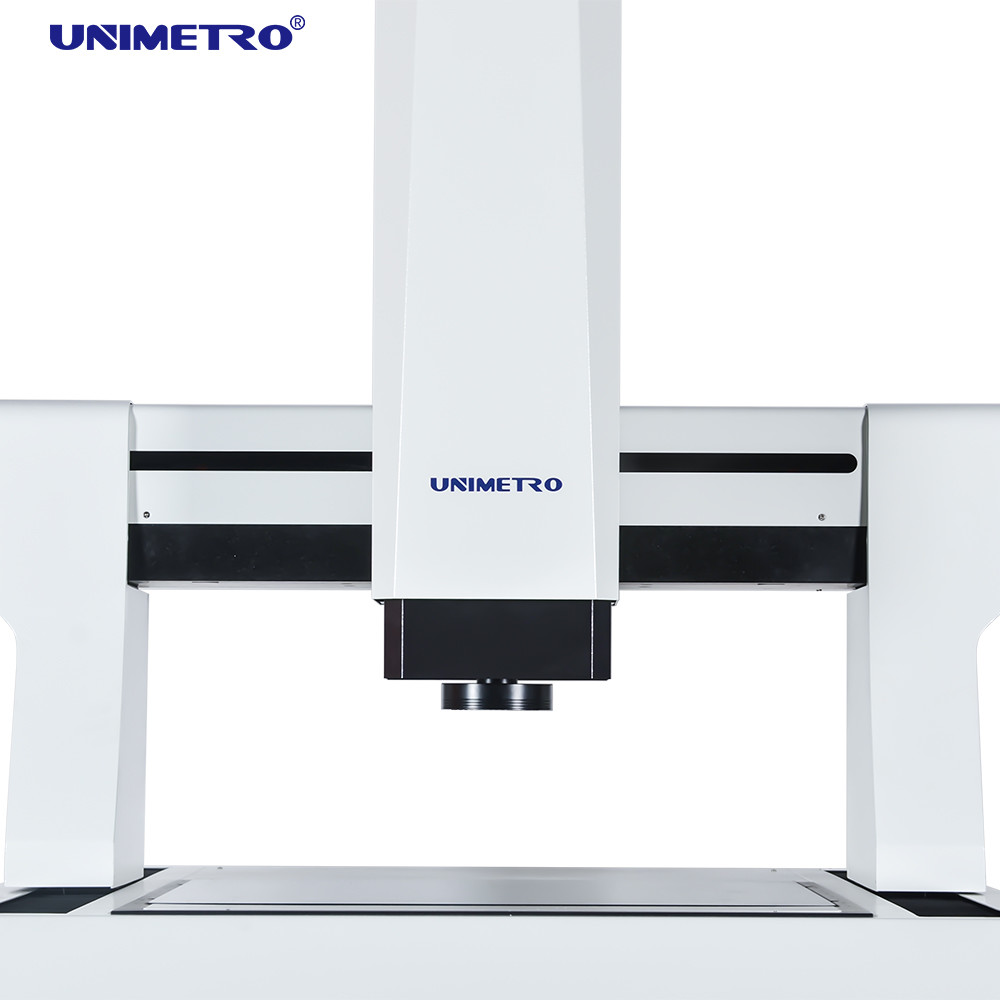

L'axe X/Y utilise une voie de guidage de revêtement précise, l'axe Z utilise un rail transversal haute performance avec le groupe entraîné par friction allemand d'origine.
Échelles linéaires Renishaw incluses, avec une grande précision, stabilité et longue durée de vie.
Selon les exigences des utilisateurs, la phase de travail peut être préréglée avec plusieurs types de luminaires de produits, plusieurs options de combinaison d'objectifs et de caméras sont également disponibles, ce qui donne plus de flexibilité aux utilisateurs.
Avec le puissant logiciel Rational-Vue, les utilisateurs peuvent réaliser facilement des programmes de mesure complexes.Dans la production de masse, la machine de mesure de vision de la série HE peut être un instrument de mesure puissant.
Paramètres
| Modèle |
HE 652 |
HE862 |
HE1080 |
HE1210 |
HE1512 |
HE1812 |
| Voyage X,Y(mm) |
500*600 |
600*800 |
800*1000 |
1000*1200 |
1200*1500 |
1200*1800 |
|
Voyage sur l'axe Z (mm) |
200 (peut être augmenté selon les exigences des clients) |
|||||
|
Capacité de chargement |
environ.35 kg |
|||||
| Dimensions (mm) |
1700*1180*1750 |
1700*1280*1750 |
1900*1480*1750 |
2100*1680*1750 |
2500*1880*1750 |
2700*1880*1750 |
| Poids (kg) |
1500 |
1800 |
2900 |
3200 |
4400 |
4800 |
|
Résolution |
0,5 μm (0,1 um pour l'option) |
|||||
|
Caméra |
Appareil photo numérique 2M HD GIGA |
|||||
|
Zoom |
Objectif zoom automatique professionnel Grossissement de l'objectif zoom : 1 ~ 10X |
|||||
|
Grossissement vidéo |
18 ~ 195X (Selon les différents modèles de l'appareil photo sélectionné, son grossissement changera ; le grossissement réel dépend des données mesurées) |
|||||
|
Champ de vision |
8.1 ~ 1.3mm (Selon les différents schémas d'appariement de l'appareil photo et de l'objectif, le champ de vision changera en conséquence, et le champ de vision réel est soumis aux données mesurées) |
|||||
|
Précision* |
≤ (3+L/200)μm |
|||||
|
Éclairage |
Éclairage de surface LED programmable à 5 anneaux et 8 sections (anneau lumineux à 40 sections, lumière coaxiale, anneau lumineux multicolore mobile en option) |
|||||
Solutions optionnelles
|
Éclairage:
|
Lentille:
|
Sonde tactile :
|
Capteur laser
|
|
Anneau lumineux de surface LED 4/8/40 sections
Anneau lumineux LED 48 sections 4 couleurs Anneau lumineux LED 4 couleurs mobile |
Objectif zoom bosselé manuel
Objectif à zoom automatique Objectif zoom bosselé manuel avec lumière coaxiale Objectif à zoom automatique avec lumière coaxiale |
Kits MCP Renishaw
Erreur de mesure<=0.75µm Renishaw PH6+TP20 Erreur de mesure<=0.35µm |
Capteur laser sans contact KEYENCE
Capteur de mesure de la lumière blanche |
Informations sur la société
Notre client et agent
| FAQ |
|---|
| Q1 : Êtes-vous une usine ou une société commerciale ? |
| A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2 : Dans quoi votre entreprise est-elle principalement active ? |
| A2: nous produisons principalement une machine de mesure de vision, une machine de mesure de coordonnées, des appareils CMM et VMM, etc. |
| Q3 : Comment choisir la spécification appropriée ? |
| A3: tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera un instrument de mesure aux spécifications appropriées. |
| Q4 : acceptez-vous un service personnalisé ? |
| A4 : Soyez sûr !Nous pouvons fournir non seulement des machines typiques, mais également des machines adaptées aux besoins du client. |
| Q5 : Quelle est votre période de garantie ? |
| A5 : Notre période de garantie de produit est de 1 an.La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines parties fragiles.Vous pouvez être assuré de la qualité de nos produits. |
