| Lieu d'origine: | LA CHINE |
|---|---|
| Nom de marque: | UNIMETRO |
| Certification: | CE,ISO |
| Numéro de modèle: | Basique |
| Quantité de commande min: | 1 |
| Prix: | Discussible |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 5~15days |
| Conditions de paiement: | L/C, T/T |
| Capacité d'approvisionnement: | 40 |
| Dimension: | 600*740*980mm | Chaîne de mesure: | 300*200*200mm |
|---|---|---|---|
| Exactitude de mesure: | 2.5+L/100um | Répétabilité: | 2.5um |
| Poids: | 190kg | Résolution linéaire d'échelle: | 0,5 um (0,1 um pour l'option) |
| Mettre en évidence: | Machine de mesure optique de vision de 2.5um,machine de mesure optique de vision de carte PCB d'OIN |
||
Descriptif

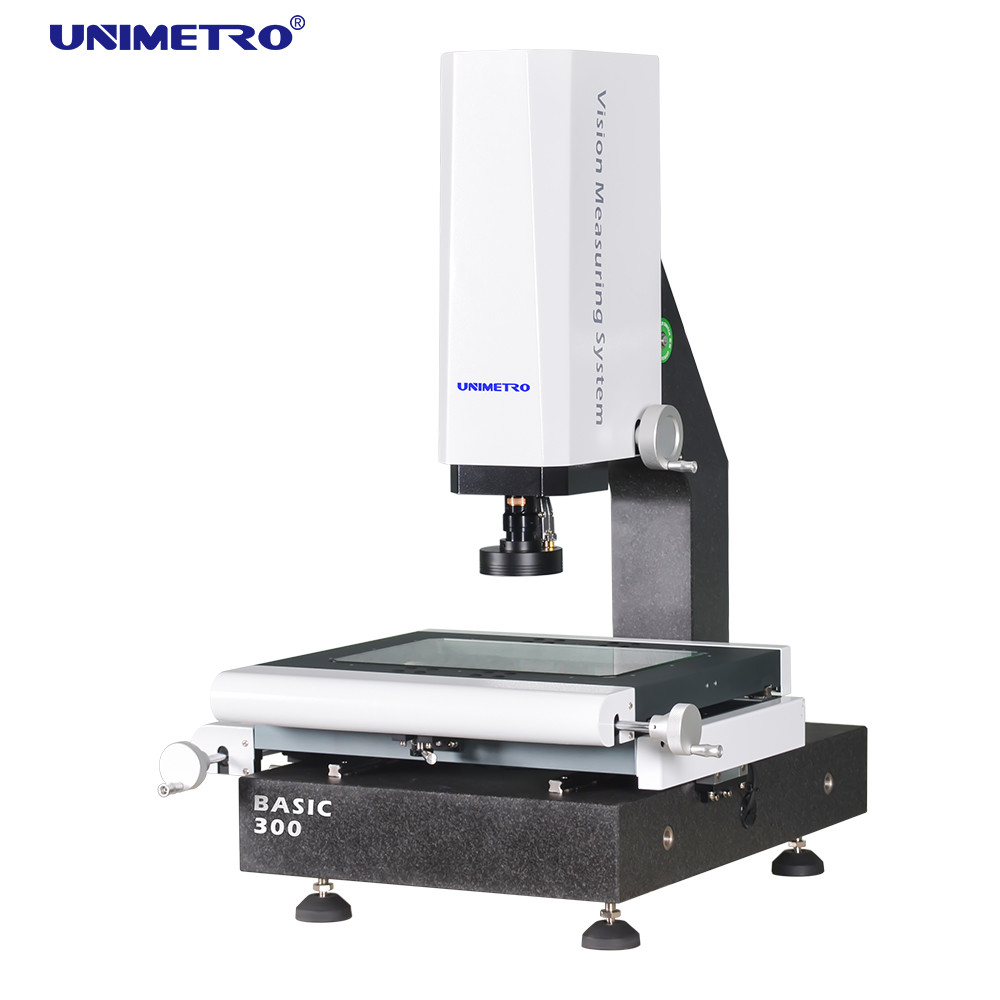

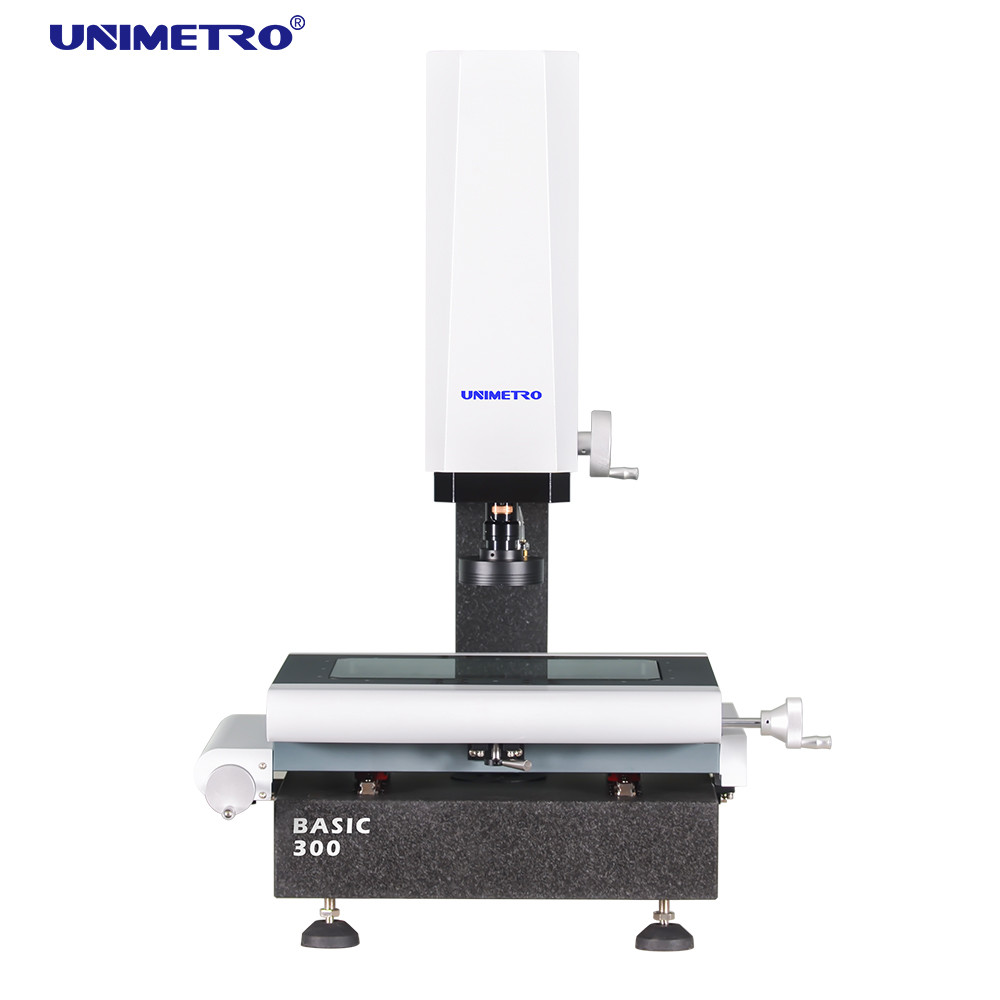

La machine de mesure de vision est un instrument utilisé pour mesurer la dimension physique précise, précision jusqu'au niveau du micron, qui est un instrument de mesure optique utilisant la caméra pour capturer l'image de la pièce, analyser le pixel de l'image et calculer la dimension 2D avec le logiciel de mesure .
◉ La machine de mesure de vision de la série BASIC est conçue et développée par UNIMETRO, qui est un modèle populaire adapté à la plupart des applications de mesure de dimension 2D précises et aux utilisateurs finaux de différentes industries, comme les moules, l'électronique, les semi-conducteurs, l'injection plastique, les produits 3C, le médical. soins, aviation... etc. C'est un instrument important utilisé dans le processus de contrôle de la qualité de vos produits, assurant la précision des dimensions de vos produits, rend vos produits plus compétitifs.
◉ La série BASIC VMM est le modèle le plus courant pour la plupart des usines fabriquant des pièces précises.Il convient aux applications de mesure d'échantillons de petite quantité.La commande manuelle à 3 axes, avec un logiciel convivial, permet à l'opérateur de gérer l'utilisation de la machine en très peu de temps.
◉ Utilisation de granit de haute précision et stabilité comme base et colonne de machine, avec capteur linéaire haute résolution 3 axes 0,0005 mm
----Assurez-vous de la haute performance et de la précision de chaque machine.
◉ Utilisation d'un guide linéaire HIWIN et d'un rail de guidage linéaire de haute précision, avec une étape de travail en aluminium et un traitement de surface par anodisation dure.
---- Garantit des performances dynamiques élevées et une longue durée de vie de la machine.
◉ Utilisation d'un boîtier de commande central intégré développé par UNIMETRO, pour les échelles linéaires, le contrôle de la lumière et le transfert du signal de la sonde tactile.
---- Assurer un câblage et une maintenance faciles.Augmente fortement la stabilité de la machine.
◉ Lumière LED de contour programmable avec chemin lumineux parallèle, évite la déformation de l'image.
---- Assure la précision de mesure.
◉ Avec 8 sections de contrôle logiciel LED annulaire, offre plusieurs angles d'éclairage et luminosité.
---- Convient aux pièces de formes et de matériaux différents.
◉ Les paramètres d'éclairage peuvent être enregistrés dans le programme de mesure des pièces, les utilisateurs n'ont pas besoin de régler pendant le processus de mesure.
---- Utilisation conviviale et pratique.
Champ d'application
◆ Industrie du moule
◆Fabrication automobile
◆Industrie médicale
◆Fabrication mécanique
◆Industrie numérique 3C
◆Fabrication de PCB
Etc.
Configuration matérielle
◆ Voie de guidage linéaire HIWIN
◆ Phase de travail de l'aluminium et anodisation dure
◆ Boîtier de contrôle central intégré
◆ Échelles linéaires de résolution 0,5 um à 3 axes
◆ Groupe d'éclairage parallèle à LED multifonctions
◆ Caméra CCD haute résolution de qualité industrielle
◆ Objectif zoom bosselé manuel 0,7-4,5X avec haute répétabilité
◆ Prise en charge de plusieurs accessoires externes
Paramètres
| Modèle | BASE 200 | BASE 300 | BASE 400 | BASE 500 | |
| Dimension(mm)(L*W*H) | 550*540*930 | 600*740*980 | 700*840*980 | 800*940*980 | |
| Plage de mesure (mm)(X*Y*Z) | 200*100*150 | 300*200*200 | 400*300*200 | 500*400*200 | |
| Précision de mesure (μm) | 2,5+L/100 | 2,5+L/100 | 2,5+L/100 | 3+L/100 | |
| Répétabilité (μm) | 2.5 | 2.5 | 2.5 | 3 | |
| poids (kg) | 140 kg | 190kg | 240kg | 290kg | |
| Image et mesure | CCD | Appareil photo numérique HD 1,2 M pixels | |||
| Lentille | Objectif zoom bosselé manuel 0,7-4,5X avec capteur de retour de signal de grossissement | ||||
| Grossissement | 18-195X (Pour référence seulement. Avec un appareil photo et un objectif différents, le grossissement sera différent.) | ||||
| Champ de vision | 8.1~1.3mm | ||||
| Distance de travail | 80mm | ||||
| Résolution d'échelle linéaire | 0,5 μm (0,1 μm pour l'option) | ||||
| Système de conduite | Contrôle manuel des axes X, Y, Z | ||||
| Éclairage | Lumière de surface annulaire à LED programmable à 4 sections, lumière de contour à LED parallèle, lumière annulaire à LED à 8 sections, coaxiale, en option | ||||
Présentation du logiciel
◉ Entrez le fichier CAO et mesurez
◉ Programme utilisateur flexible
Informations sur la société
Notre client et agent
| FAQ |
|---|
| Q1 : Êtes-vous une usine ou une société commerciale ? |
| A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2 : Dans quoi votre entreprise est-elle principalement active ? |
| A2: nous produisons principalement une machine de mesure de vision, une machine de mesure de coordonnées, des appareils CMM et VMM, etc. |
| Q3 : Comment choisir la spécification appropriée ? |
| A3: tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera un instrument de mesure aux spécifications appropriées. |
| Q4 : acceptez-vous un service personnalisé ? |
| A4 : Soyez sûr !Nous pouvons fournir non seulement des machines typiques, mais également des machines adaptées aux besoins du client. |
| Q5 : Quelle est votre période de garantie ? |
| A5 : Notre période de garantie de produit est de 1 an.La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines parties fragiles.Vous pouvez être assuré de la qualité de nos produits. |
