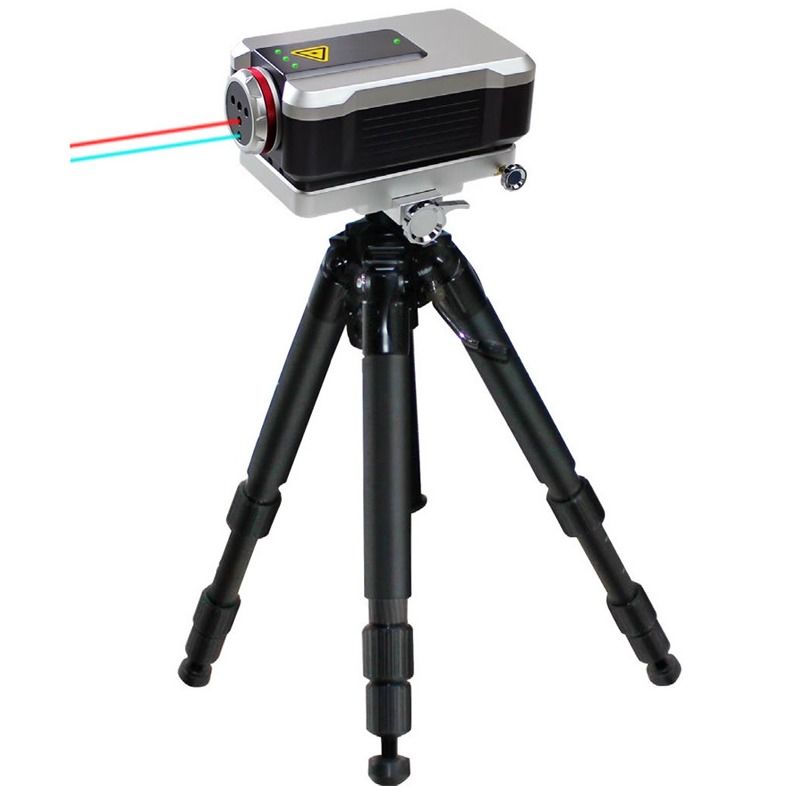

résolution du système de mesure d'interféromètre du laser 0.05ppm 1nm

Name: résolution du système de mesure d'interféromètre du laser 0.05ppm 1nm
Brand: UNIMETRO/CHOTEST
SKU: SJ6000
Price: 1.00 USD
Availability: InStock
Rating: 4.7 (133 reviews)

0.05ppm Laser Interferometer Measurement System 1nm Resolution

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	UNIMETRO/CHOTEST
Certification:	CE
Numéro de modèle:	SJ6000

Quantité de commande min:	1SET
Prix:	Discussible
Détails d'emballage:	Boîte de papier
Conditions de paiement:	T/T
Capacité d'approvisionnement:	100 mois réglés

meilleur prix Contactez

Détail Infomation

Nom de produit:	Système de mesure d'interféromètre du laser SJ6000	Gamme de mesure linéaire:	0~80m
Résolution:	1nm	Exactitude de fréquence de laser:	0.05ppm
Température de fonctionnement ::	℃ (de 0-40)	Taux dynamique de capture ::	50kHz
Surligner:	Interféromètre à fréquence unique de laser , appareils de la mesure 0.05ppm , appareils de mesure de la résolution 1nm

Description de produit

Description

L'interféromètre de laser est identifié comme haute précision, méthode de mesure sensible élevée en appliquant la longueur d'onde légère comme critère, et est très utilisé dans le domaine de fabrication à extrémité élevé. L'interféromètre du laser SJ6000 insiste du générateur hélium-néon à haute fréquence de laser d'un fournisseur des Etats-Unis, modules environnementaux à haute précision de compensation, système à haute précision de traitement des signaux d'interférence de laser, système de contrôle d'ordinateur performant. Par l'application avec la technologie thermique de stabilisation de fréquence du mode double-longitudinal de laser et de la conception optique de chemin d'interférence géométrique de paramètres, SJ6000 peut produire stable et à haute précision à long terme (laser de 12h05 rapidement (environ 6 minutes) qui a la représentation anti-parasitage puissante. Avec différents modules de prisme, il peut mesurer des linéarités, l'angle, la rectitude, la planéité et le perpendicularity, en outre il peut analyser des caractéristiques dynamiques. SJ6000 a beaucoup d'avantages, tels que la haute précision, terme à grande vitesse, de haute résolution, long.

Fonctions

1. Haute précision de la mesure : La résolution est jusqu'au nanoscale basé sur la technologie de l'interférométrie de laser ; Avec l'unité environnementale à haute précision de compensation, on élimine des influences au résultat de mesure de la température ambiante, la pression, l'humidité et la température matérielle ; Elle peut assurer la stabilité à long terme de fréquence du laser à l'aide du système de contrôle thermique de stabilisation de fréquence de laser ; La conception de séparer l'interféroscope du centre serveur évite la déformation thermique de l'interféroscope, qui assure la stabilité du chemin optique d'interférence.
2. Il peut mesurer des linéarités, l'angle, la rectitude, le perpendicularity et d'autres paramètres géométriques ; Il peut mesurer l'exactitude de positionnement linéaire et répété plaçant l'exactitude des rails de guide pour des machines-outilles à commande numérique, des machines de mesure du même rang et d'autres équipements de mouvement de précision ; Il peut mesurer l'angle de lancement, l'angle d'oscillation, le perpendicularity et la rectitude des rails de guide, en outre il peut calibrer l'axe rotatoire des machines-outils.
3. selon des arrangements de compensation par l'utilisateur, le système produit automatiquement de la table de compensation d'erreur pour le calibrage des machines-outils.
4. Avec des fonctions des mesures dynamiques (courbe déplacement fois, courbe vitesse fois, courbe accélération fois), mesure d'amplitude et analyse de fréquence, il peut analyser l'essai de vibration de la machine-outil, caractéristiques dynamiques de la vis de boule, les caractéristiques de réponse de système d'entraînement, caractéristiques dynamiques de rail de guide et ainsi de suite.
5. normes domestiques et internationales intégrées, telles que le gigaoctet, OIN, BS, norme ANSI, DIN, JIS et ainsi de suite. Le système analyse et traite des données selon la norme appropriée, produit finalement des rapports des essais comprenant la correspondance découpent des diagrammes et des données.
6. Peut automatiquement acquérir les paramètres de la température d'environnement, de la température matérielle, de l'humidité d'environnement et de la pression atmosphérique. Peut placer la compensation environnementale à la main, ou par le système automatiquement.
7. Avec la gestion de bases de données centralisée pour des disques de mesure, l'utilisateur peut questionner et contrôler les disques de mesure selon l'établissement de type, d'essai d'objet, le nombre de fabrication, l'inspecteur, l'établissement soumis, le nombre d'équipement, la date d'inspection et la date effective ; Peut exporter les données vers Word, Excel, dossiers (facultatifs) d'AutoCAD.
8. facile à installer : Poids de base 15kg, commode et portatif.

Paramètres

Article	Chaîne d'axe	Chaîne de mesure		Exactitude	Résolution
Paramètres de système			Capteurs environnementaux
1. Méthode de mesure : à fréquence unique			1. Capteur de température atmosphérique : ℃ de ±0.1℃ (0-40), résolution : 0.01℃
2. Exactitude de fréquence de laser : 0.05ppm			2. Capteur de température matériel : ℃ de ±0.1℃ (0-40), résolution : 0.01℃
3. Taux dynamique de capture : 50kHz			3. Capteur atmosphérique d'humidité : ±5% (0-95%)
4. Temps d'échauffement : minute environ 6			4. Capteur de pression atmosphérique : kPa de ±0.1kPa (65~115)
5. Température de fonctionnement : ℃ (de 0-40)
6. La température d'environnement : ℃ (de 0-40), humidité : 0-95%
7. Température de stockage : -20℃-70℃
Mesure linéaire			Mesure d'angle
1. Chaîne de mesure : (0-80) m			1. Gamme axiale : (0-15) m
2. Exactitude de mesure : ℃ du 12h5 0-40)			2. Chaîne de mesure : ±10°
3. Résolution de mesure : 1nm			3. Exactitude : ″ du ± (0.02%R+0.1+0.24M) (R indique la valeur, unité : ″ ; M est mesuré longueur en m)
4. Vitesse de mesure maximum : 4m/s			4. Résolution de mesure : 0,1 ″
Mesure de planéité :
1. Gamme axiale : (0-15) m
2. Gamme de mesure de planéité : ±1.5 millimètre
3. Exactitude : μm du ± (0.2%R+0.02M2) (R indique la valeur dans le μm ; M est mesuré longueur en m)
4. Taille de substrat : 180mm réglable, 360mm réglables
5. Résolution de mesure : 0.1μm
Mesure de rectitude :
Rectitude courte	(0.1-4) m	±3.0mm		μm du ± (0.5+0.25%R+0.15M2)	0.01μm
Longue rectitude	(1-20) m	±3.0mm		μm du ± (5.0+2.5%R+0.015M2)	0.01μm
Note : R indique la valeur dans le μm ; M est mesuré longueur dans des mètres
Mesure de Perpendicularity
Article	Chaîne d'axe	Chaîne de mesure		Exactitude	Résolution
Rectitude courte	(0.1-3) m	±3.0mm		± (2.5+0.25%R+0.8M) μm/m	0.01μm
Longue rectitude	(1-15) m	±3.0mm		± (2.5+2.5%R+0.08M) μm/m	0.01μm
Note : R indique la valeur dans le μm ; M est mesuré longueur dans des mètres
