Kits modulaires de bridage pour machines à mesurer tridimensionnelles (MMT) en aluminium 6061 pour le test d'assemblage d'électronique de précision
Kits de bridage MMT de haute qualité / Pinces de bridage pour machines à mesurer tridimensionnelles
Les dispositifs de bridage de la série FlexFix sont conçus pour améliorer la reproductibilité et la précision des processus d'inspection en fournissant des configurations de bridage rapides et répétables pour les composants. Ces systèmes modulaires peuvent être étendus pour répondre à des exigences spécifiques, offrant des solutions de bridage complètes pour des pièces de toute taille, forme ou matériau.
Applications
Les dispositifs de bridage FlexFix sont largement utilisés dans de nombreuses industries, notamment l'électronique, l'aérospatiale, l'automobile, les plastiques et les soins médicaux. Compatibles avec toutes les tailles et tous les modèles de machines MMT et VMM, ces outils rendent les processus de mesure flexibles, répétables et standardisés.
Avantages du bridage modulaire
Le système FlexFix comprend des plaques de bridage avec des raccords filetés M8 disponibles en différentes tailles standard. Fabriquées en aluminium de haute précision grâce à des processus complexes, ces plaques garantissent la fiabilité du système. Des solutions de bridage parfaites peuvent être assemblées rapidement sans outils, augmentant le débit et évitant les retards d'inspection.
Choix de votre kit de bridage

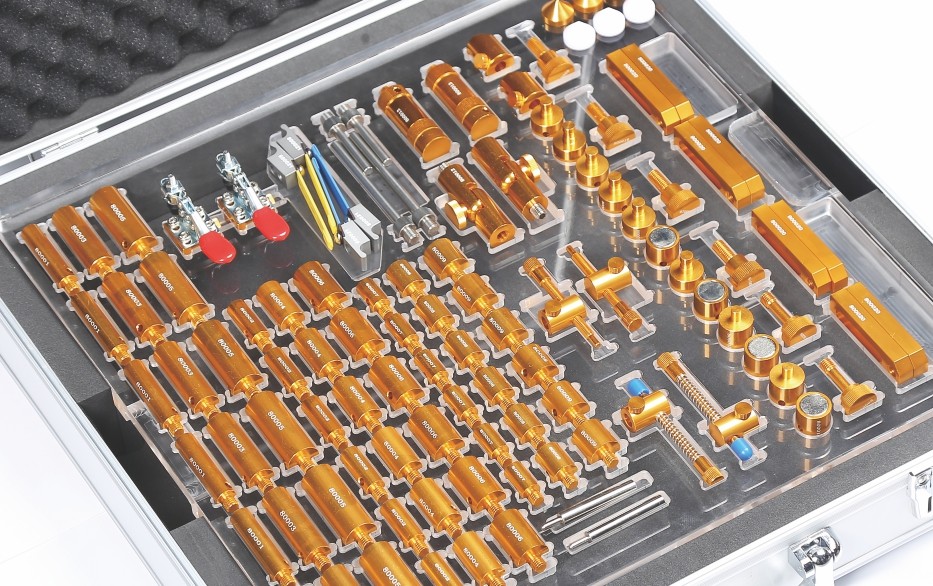

Les dispositifs de bridage MMT de la série FlexFix sont vendus sous forme de kits de démarrage contenant une carte de base et un ensemble complet de composants. Les utilisateurs doivent sélectionner les tailles de plaques de base en fonction de la taille de leur machine MMT et de leurs exigences de mesure spécifiques.
Composants de bridage MMT
Les composants FlexFix sont conçus pour maintenir fermement les pièces avec une force minimale nécessaire et sans outils spéciaux. Les composants comprennent des supports, des pinces et des éléments de pression. La conception intelligente empêche les dommages ou la déformation des pièces mesurées tout en permettant des combinaisons de bridage flexibles et des trajectoires de palpage claires pour la mesure 3D.
Plaques de base MMT
Plusieurs tailles de plaques de base s'adaptent à différentes machines MMT et aux exigences de bridage des composants. La fabrication implique l'usinage CNC, la rectification de précision, le revêtement anodisé et le marquage laser pour garantir une haute précision, une planéité et une fiabilité. Des tailles et des motifs de trous filetés personnalisés sont disponibles.
Tailles de plaques disponibles
- 400×300mm, trous filetés M8
- 400×400mm, trous filetés M8
- 500×500mm, trous filetés M8
- 600×600mm, trous filetés M8
- Autres tailles personnalisées disponibles
Paramètres du produit
| Nom du produit |
Marque |
Qté |
| entretoise 12×50mm | 80001 | 6 |
| entretoise 12×30mm | 80002 | 6 |
| entretoise 16×50mm | 80003 | 6 |
| entretoise 16×30mm | 80004 | 6 |
| entretoise 20×50mm | 80005 | 6 |
| entretoise 20×30mm | 80006 | 6 |
| entretoise 12×20mm | 80007 | 6 |
| entretoise 16×20mm | 80008 | 6 |
| entretoise 20×20mm | 80009 | 6 |
| Articulation pivotante réglable | 800012 | 2 |
| Pied de réglage | 800013 | 2 |
| Aimant | 800014 | 4 |
| Entretoise à goupille | 800015 | 2 |
| Adaptateur | 800016 | 6 |
| Vis de plaque de base | 800017 | 2 |
| Vis | 800019 | 2 |
| Glissière réglable | 800020 | 8 |
| Pince de tension | 800021 | 4 |
| Support de pince de tension court | 800023 | 2 |
| Support de pince de tension long | 800024 | 2 |
| Cône | 800025 | 3 |
| Cône en nylon | 800026 | 3 |
| Tournevis | 800027 | |
Informations sur la société
Nos clients et agents
Questions fréquemment posées
Q1 : Êtes-vous une usine ou une société commerciale ?
R1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2 : Que produit principalement votre entreprise ?
R2 : Nous sommes spécialisés dans les machines de mesure par vision, les machines à mesurer tridimensionnelles et les dispositifs de bridage MMT et VMM.
Q3 : Comment choisir les spécifications appropriées ?
R3 : Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de la variété de vos produits et de vos exigences de mesure.
Q4 : Acceptez-vous le service personnalisé ?
R4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.
Q5 : Quelle est votre période de garantie ?
R5 : Nos produits bénéficient d'une garantie d'un an. Nous avons renforcé la durabilité des pièces cassables pour garantir la qualité et la fiabilité du produit.
