Ensembles de fixation en aluminium CMM (108 pièces)
Des planches de base modulaires et des composants pour les machines de mesure de coordonnées offrant des solutions de fixation flexibles, répétables et standardisées.
Applications
Les kits de luminaires FlexFix sont largement utilisés dans diverses industries, notamment l'électronique, l'aérospatiale, l'automobile, les plastiques et les soins médicaux.Compatible avec toutes les tailles et tous les modèles d'équipements CMM et VMM.

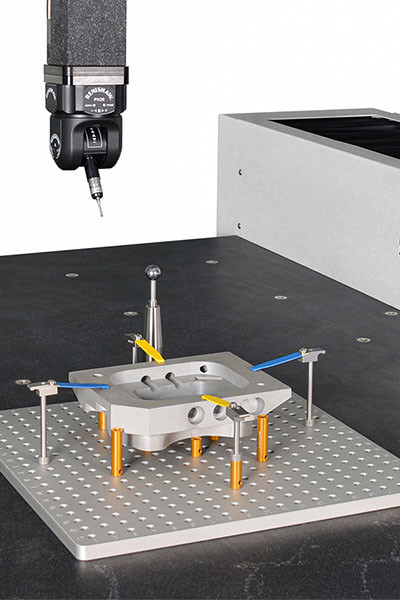

Système de fixation modulaire
Conçu et développé par UNIMETRO pour améliorer la reproductibilité et la précision des processus d'inspection.
Il dispose de plaques d'aluminium de haute précision avec raccords filetés M8 de différentes tailles standard.L'assemblage sans outil augmente le débit et évite les retards d'inspection.
Sélection du kit
Chaque kit comprend une plaque de base et un ensemble complet de composants. Sélectionnez la taille de la plaque de base en fonction des dimensions de la machine CMM et des exigences de mesure.
Composants de fixation
Les composants sont conçus pour maintenir les pièces fermement avec la force minimale nécessaire, en évitant les dommages ou les distorsions.et des éléments de pressage pour des combinaisons de fixations flexibles et des chemins de sonde clairs.
Plaques de base
Des tailles multiples sont disponibles pour accueillir différentes machines CMM et les exigences des composants. Fabriqué à l'aide d'usinage CNC, le meulage de précision, revêtement anodisé,et marquage laser pour une grande précision et une grande planéité.
Il comporte un motif de grille alphanumérique avec des numéros de pièces visibles pour des configurations entièrement documentées et reproductibles.
Tailles de plaques disponibles
- 400*300 mm, trous de fil M8
- 400*400 mm, trous de fil M8
- 500*500 mm, trous de fil M8
- 600*600 mm, trous de fil M8
- Autres tailles sur mesure disponibles
Components et spécifications du kit
| Nom du produit |
Je vous en prie. |
Quantité de temps écoulé |
| 12*50 mm de dénivelé | 80001 | 6 |
| 12*30 mm de dénivelé | 80002 | 6 |
| 16*50 mm de dénivelé | 80003 | 6 |
| 16*30 mm de dénivelé | 80004 | 6 |
| 20*50 mm de dénivelé | 80005 | 6 |
| 20*30 mm de blocage | 80006 | 6 |
| 12*20 mm de blocage | 80007 | 6 |
| 16*20 mm de blocage | 80008 | 6 |
| 20*20 mm de blocage | 80009 | 6 |
| Humidité du poussoir | 800010 | 2 |
| Écrouilleur humide | 800011 | 2 |
| Joints de pivot réglables | 800012 | 2 |
| Le support de prise réglable | 800013 | 2 |
| Magnétique | 800014 | 4 |
| - Je ne sais pas. | 800015 | 2 |
| Adaptateur | 800016 | 6 |
| Écrou de planche à rouleaux | 800017 | 2 |
| Le poste V | 800018 | 2 |
| Des vis | 800019 | 2 |
| Facile à régler | 800020 | 8 |
| Serre à tension | 800021 | 4 |
| Maintenez la pince | 800022 | 2 |
| Soutien à l'humidité à courte tension | 800023 | 2 |
| Support de pince à longue tension | 800024 | 2 |
| Conus | 800025 | 3 |
| Coudes en nylon | 800026 | 3 |
| Détecteur de vis | 800027 | |
Questions fréquemment posées
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et fournissons des réponses dans les 24 heures.
Q2: Qu'est-ce que votre entreprise produit principalement?
R2: Nous sommes spécialisés dans les machines de mesure de la vision, les machines de mesure des coordonnées et les appareils CMM et VMM.
Q3: Comment choisir la spécification appropriée?
R3: Notre équipe professionnelle vous recommandera des spécifications adaptées en fonction de votre variété de produits et de vos exigences de mesure.
Q4: Acceptez-vous le service personnalisé?
R4: Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins du client.
Q5: Quelle est votre période de garantie?
R5: Nos produits sont garantis pendant 1 an. Nous avons amélioré les pièces fragiles pour améliorer la stabilité et la qualité des produits.
