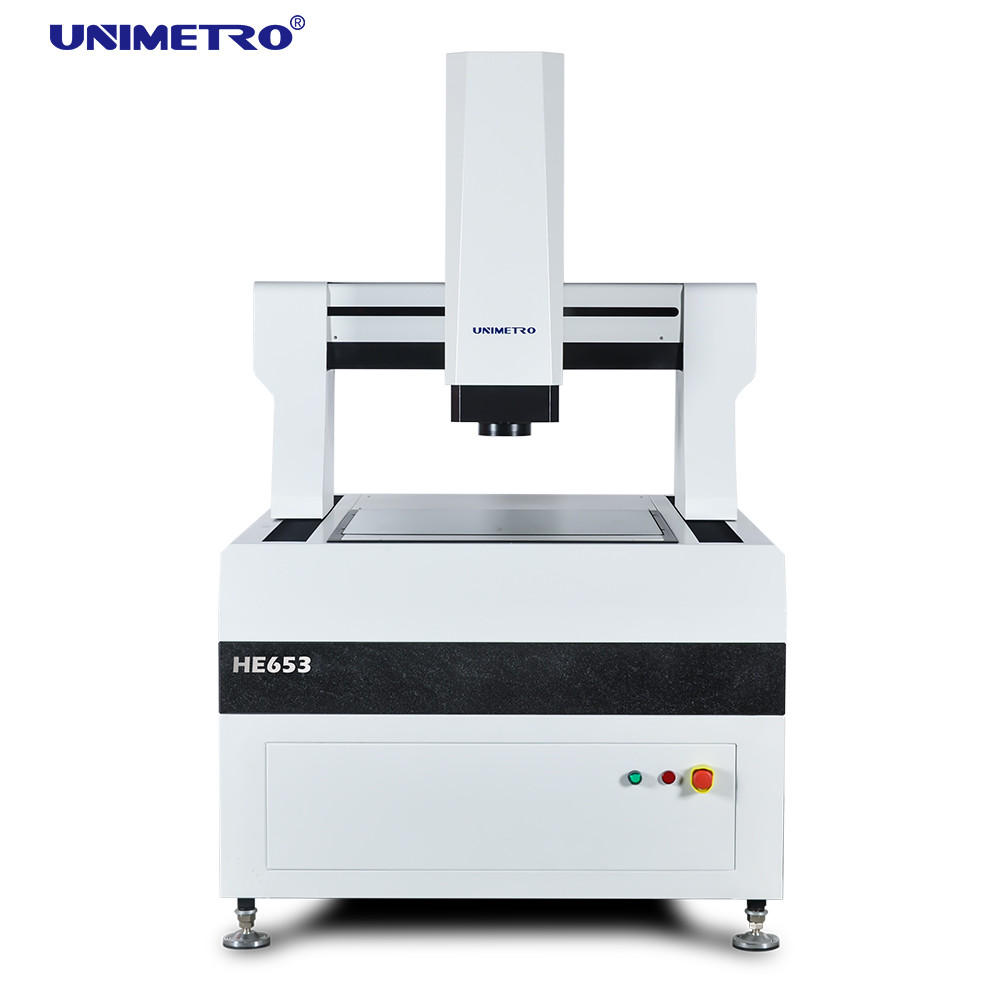

Système de mesure de vision haute résolution avec structure à portique mobile

High-Resolution Vision Measurement System with Movable Gantry Structure

Informations de base

Lieu d'origine:	La Chine
Nom de marque:	Unimetro
Certification:	CE ISO
Numéro de modèle:	HE652

Quantité de commande min:	1SET
Prix:	usd32500-usd37500/set
Détails d'emballage:	Cas en bois
Délai de livraison:	15 jours
Conditions de paiement:	T/T
Capacité d'approvisionnement:	30 ensembles par mois

meilleur prix Contactez

Détail Infomation

Dimension:	1700 * 1180 * 1750 mm	Poids net:	1500KG
Voyage x / y:	500x600	Précision:	≤3 + l / 200um
Répétabilité:	3UM
Mettre en évidence:	Système de haute résolution de vision pour la mesure , Système mobile de vision de portique pour la mesure , Système de mesure élevé de ResolutionDigital

Description de produit

Système de mesure de vision haute résolution avec structure à portique mobile

Système de mesure de la vision automatisé

Les systèmes de mesure visuelle de type portique de haute précision de la série HE allient précision et efficacité, offrant une mesure à grande vitesse pour les éléments géométriques de diverses pièces. Ces systèmes sont largement utilisés dans plusieurs secteurs, notamment les PCB, les stratifiés cuivrés, les panneaux de verre, les modules LCD et les matériaux isolants.

L'analyse par éléments finis a été intégrée au processus de conception de la série HE, garantissant une rigidité élevée et une structure mécanique précise. La base de la machine utilise une structure de type pont mobile à cadre fermé, offrant simplicité, capacité de chargement élevée et performances de mouvement optimales.

Caractéristiques du produit

Structure à portique mobile avec pièce fixe pendant la mesure
Contrôle CNC entièrement automatique en boucle fermée à quatre axes pour une automatisation complète
Base et poutre en granit de qualité 000 pour plus de stabilité et de fiabilité
Règle à grille ouverte avec une résolution de 0,1 μm pour une précision et une stabilité élevées
Un rail de guidage linéaire de précision, une vis à billes de qualité rectifiée et un servomoteur AC garantissent la précision du positionnement
Caméra couleur haute résolution pour une observation claire et une mesure stable
Objectif à zoom automatique continu 6,5x avec zoom automatique précis et correction d'un seul pixel
Source de lumière de surface LED programmable à 5 anneaux et 8 zones et source de lumière de contour LED parallèle à transmission avec réglage intelligent de la luminosité sur 256 niveaux.
Sonde de contact importée pour une capacité de mesure 3D
Logiciel de mesure automatique d'images Inmeasuring4.2 avec droits de propriété indépendants, puissant et convivial

Fonctionnalité du logiciel

Notre grande machine de mesure par vision est soutenue par de puissantes capacités logicielles :

Le logiciel de mesure composite RationalVue à matrice externe offre de puissantes fonctions de mesure composite 2D/3D
Interface de commande simple et intuitive pour des processus de mesure efficaces
Configuration automatique du programme de mesure pour une mesure de lots efficace et rapide

Spécifications techniques

Modèle	HE 652	HE862	HE1080	HE1210	HE1512	HE1812
Déplacement X,Y (mm)	500×600	600×800	800×1000	1000×1200	1200×1500	1200×1800
Déplacement de l'axe Z (mm)	200 (peut être augmenté selon les exigences du client)
Capacité de charge	Env. 35 kg
Dimensions (mm)	1700×1180×1750	1700×1280×1750	1900×1480×1750	2100×1680×1750	2500×1880×1750	2700×1880×1750
Poids (kg)	1500	1800	2900	3200	4400	4800
Résolution	0,5 μm (0,1 μm en option)
Caméra	Appareil photo numérique 2M HD GIGA
Zoom	Objectif à zoom automatique professionnel (grossissement 1 ~ 10X)
Grossissement vidéo	18 ~ 195X (varie selon le modèle d'appareil photo ; grossissement réel soumis aux données mesurées)
Champ de vision	8,1 ~ 1,3 mm (varie selon la combinaison appareil photo/objectif ; champ de vision réel soumis aux données mesurées)
Précision*	≤ (3+L/200)μm
Éclairage	Éclairage de surface LED programmable à 5 anneaux et 8 sections (anneau lumineux à 40 sections, lumière coaxiale, anneau lumineux multicolore mobile en option)

Galerie de produits

Nos clients et agents

Foire aux questions

Q1 : Êtes-vous une usine ou une société commerciale ?

A1 : Nous sommes une usine et fournissons des réponses dans les 24 heures.

Q2 : Que fabrique principalement votre entreprise ?

A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure tridimensionnelle, des montages CMM et VMM et des équipements associés.

Q3 : Comment choisir la spécification appropriée ?

A3 : Notre équipe de professionnels recommandera des spécifications appropriées en fonction de la variété de vos produits et des exigences de mesure.

Q4 : Acceptez-vous un service personnalisé ?

A4 : Oui, nous fournissons à la fois des machines standard et des solutions personnalisées adaptées aux besoins des clients.

Q5 : Quelle est votre période de garantie ?

A5 : La période de garantie de notre produit est de 1 an. Nous avons amélioré la durabilité des pièces cassables, garantissant ainsi une qualité de produit fiable.
