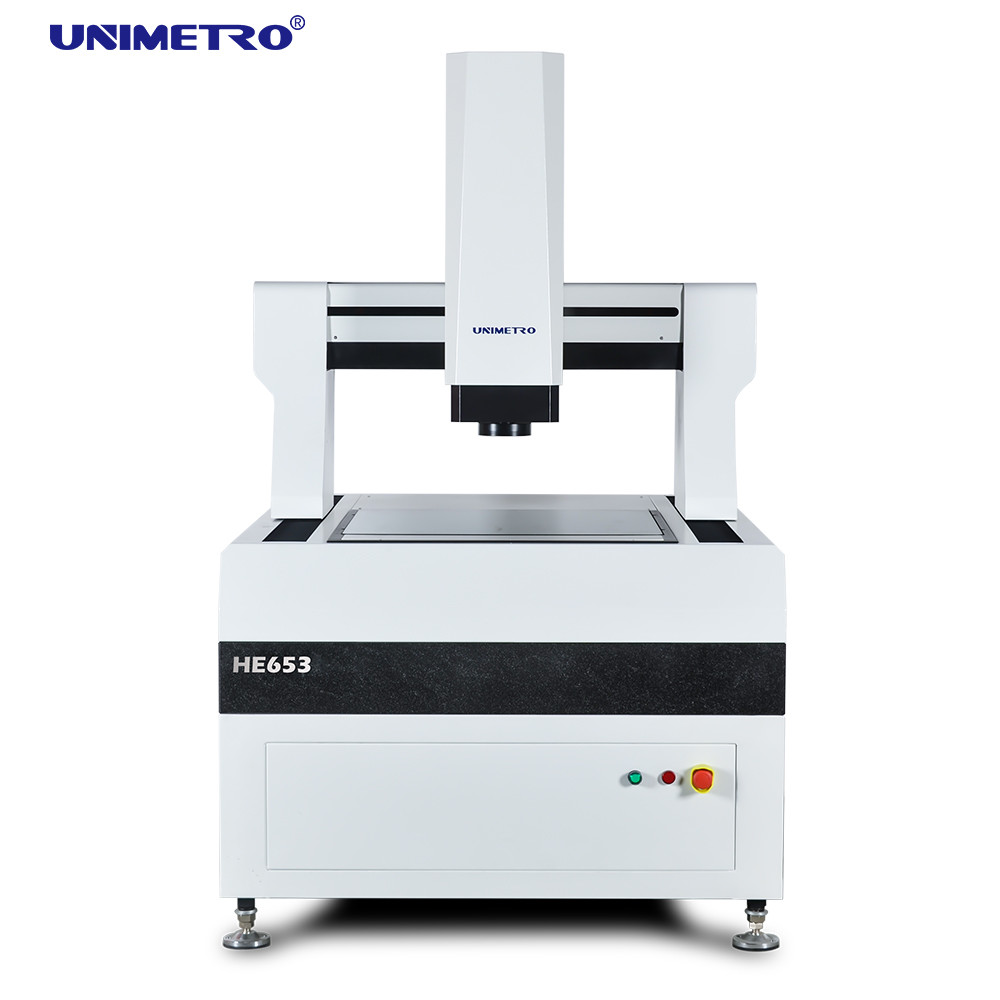

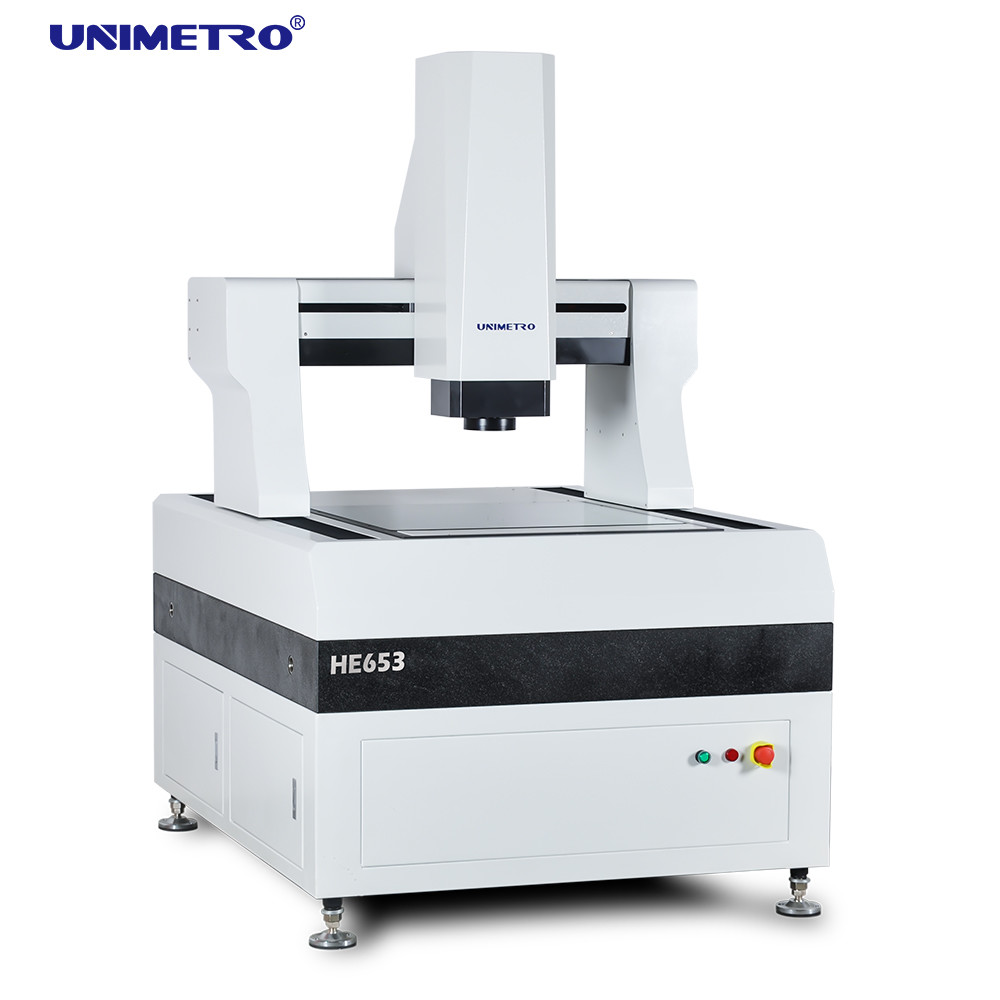

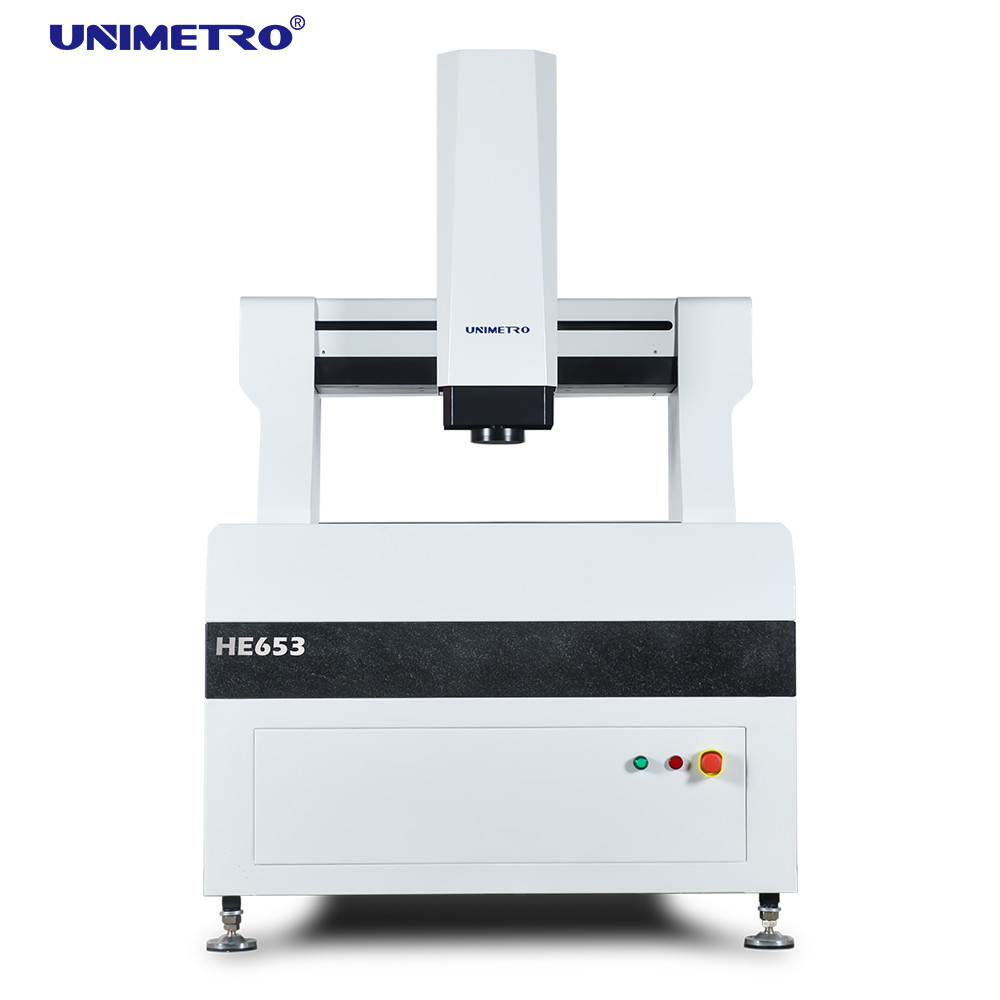

Machine de mesure de la vision des PCB entièrement automatique avec sonde tactile (HE652)

Machine de mesure de la vision de PCB entièrement automatique avec sonde tactile

Les systèmes de mesure visuelle de haute précision de type portique de la série HE combinent une grande précision et une grande efficacité, offrant des mesures à grande vitesse pour les éléments géométriques de différents types de pièces.La série HE est largement utilisée dans diverses industries et produits comme PCBLes modules LCD, les matériaux isolants, etc. sont également utilisés.

L'analyse des éléments finis est introduite dans le processus de conception de la série HE, assurant une rigidité élevée et une structure mécanique précise.La base de la machine utilise une structure de type pont mobile à cadre fermé, qui est simple et offre une grande capacité de chargement et les meilleures performances de mouvement.

Caractéristiques de la machine de mesure de la vision sur PCB:
>> la structure mobile du portique et la pièce à usiner est fixée lors de la mesure;
>> Contrôle CNC à boucle fermée entièrement automatique à quatre axes, mesure entièrement automatique;
>> 000 grades de granit, base et poutre, stables et fiables;
>> Réglaire de grille ouverte avec une résolution de 0,1 um, haute précision et bonne stabilité;
>> Le rail de guidage linéaire de précision, la vis à bille de qualité de meulage et le servo-moteur à courant alternatif Panasonic assurent la stabilité de la précision de positionnement du système de mouvement de la machine;
>> Caméra couleur haute résolution pour répondre aux exigences d'observation claire et de mesure stable;
> 6.5x zoom automatique continu, zoom automatique précis, une correction de pixel suffit;
>> La source lumineuse de surface LED programmable à 5 anneaux à 8 zones et le système de source lumineuse de contour LED parallèle de transmission peuvent réaliser un réglage de luminosité de 256 niveaux de manière intelligente;
>> La sonde de contact importée est configurée pour réaliser des mesures 3D;
>> Le logiciel de mesure automatique d'images Immeasuring4.2 avec droits de propriété indépendants est fourni en standard, qui est puissant et facile à utiliser;

Notre machine de mesure de la vision de PCB a un logiciel puissant à soutenir.

▶Avec le logiciel de mesure de composites RationalVue External-Array, la série ULTRA est capable d'offrir une puissante fonction de mesure de composites 2D/3d;

▶L'interface de fonctionnement simple et facile à comprendre rend la mesure plus simple et efficace;

▶Une machine automatiquele programme de mesure peut être réglé pour effectuer la mesure par lots de manière efficace et rapide.

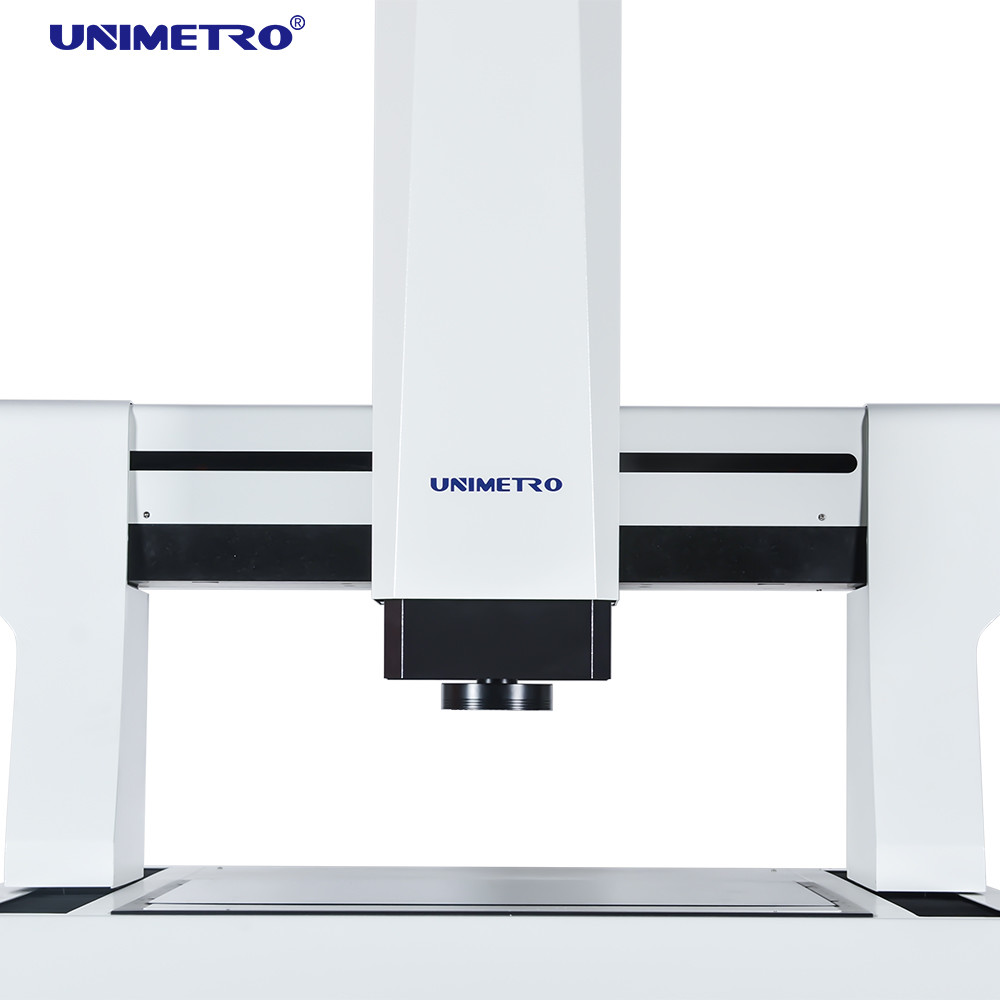

Notre machine de mesure de la vision sur PCB Les détails sont les suivants:

Informations sur la société

Notre client et notre agent

Questions fréquentes
Q1: Êtes-vous une usine ou une société commerciale?
R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2: Quelle est la principale activité de votre entreprise?
R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc.
Q3: Comment choisir la spécification appropriée?
A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées.
Q4: Acceptez-vous le service personnalisé?
R4: Soyez sûr! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Q5: Quelle est votre période de garantie?
A5: Notre période de garantie de produit est de 1 an. Vous pouvez être assuré de la qualité de notre produit.
