Système d'inspection de grande précision d'outil avec le service d'ODM d'OEM

Informations de base
Lieu d'origine: La Chine
Nom de marque: UNIMETRO
Certification: ISO, CE
Numéro de modèle: Ranger600
Quantité de commande min: 1set
Prix: negotiable
Détails d'emballage: Emballage sous vide en bois de case+
Délai de livraison: 15 jours
Conditions de paiement: T/T, L/C, D/A, D/P, Western Union, MoneyGram, MoneyGram
Capacité d'approvisionnement: 50Sets par mois
Détail Infomation
Nom du produit: Machine d'inspection d'outils de haute précision avec service OEM ODM Modèle: Ranger600
Applications: Vertical, conique, tête de coupe, couteau de forme spéciale Garantie: 12 mois
Résolution de l'échelle linéaire: 0.1um Mode: Manuel ou automatique
Distance de travail: 90mm Service: FEO, ODM
Surligner:

Système d'inspection d'outil d'OEM

,

Système d'inspection de grande précision d'outil

,

Système d'inspection d'outil d'ODM


Description de produit

Machine d'inspection d'outils de haute précision avec service OEM ODM







Description

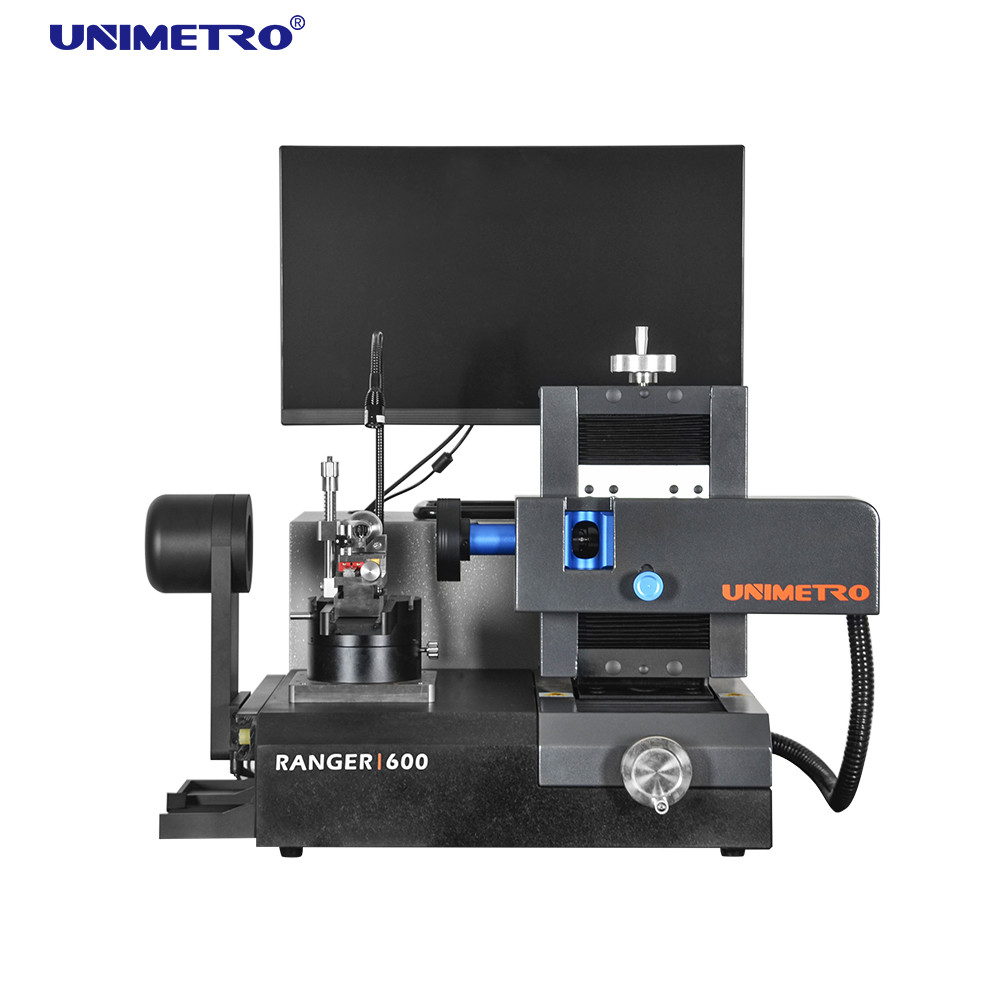

Le système d'inspection d'outils UNIMETRO RANGER600 est la machine de mesure universelle pour perceuses, fraises et compteurs et fraises sous un système d'éclairage flexible.Grâce à sa conception compacte et à sa grande stabilité, le RANGER600 peut être utilisé dans la salle de métrologie, en inspection de réception ou directement en production.

Système d'inspection de grande précision d'outil avec le service d'ODM d'OEM 0



Paramètres



Nom du produit

Machine d'inspection d'outils multifonctions pour différents outils de coupe de forme


Modèle

Ranger 600


Voyage de l'axe X

80mm


Voyage de l'axe Y

60mm


Plage de mesure de l'axe Z

60mm


Diamètre max de l'outil

20 mm (30 mm en option)


Longueur maximale de l'outil

200 mm (350 mm en option)


Distance de travail

90mm



Lentille

Objectif zoom bosselé 0,7X-4,5X

Caméra

Caméra HD 5MP

Résolution d'échelle linéaire

0.1um

Grossissement

12.6X-79.2X/25.2X-158.4X (facultatif)

Champ de vision

27*20mm-43*33mm/13.5*10mm-2.3*1.6mm (Facultatif)

Précision

X ~ Y, (2,5 + L / 100) μm, L est la longueur mesurée

PC

Système d'exploitation Windows 10, avec écran LCD 24"

Système d'éclairage

Anneau lumineux à LED à 8 sections, éclairage de contour et éclairage auxiliaire flexible, tous contrôlés par logiciel et programmables.

Format d'entrée

Fichiers DXF

Format de sortie

EXCEL, DXF













Accessoires



Système d'inspection de grande précision d'outil avec le service d'ODM d'OEM 1
       Feu auxiliaire à angle libre                           Module d'éclairage de contour

Une lumière supplémentaire dimmable est disponible sur un bras flexible.Ce qui aide les utilisateurs à obtenir une image améliorée locale.

Ceci est mobile le long de la direction de l'axe X offre la meilleure image et le bord net des vues d'objet à l'utilisateur lors de la mesure du contour de l'outil.






Système d'inspection de grande précision d'outil avec le service d'ODM d'OEM 2

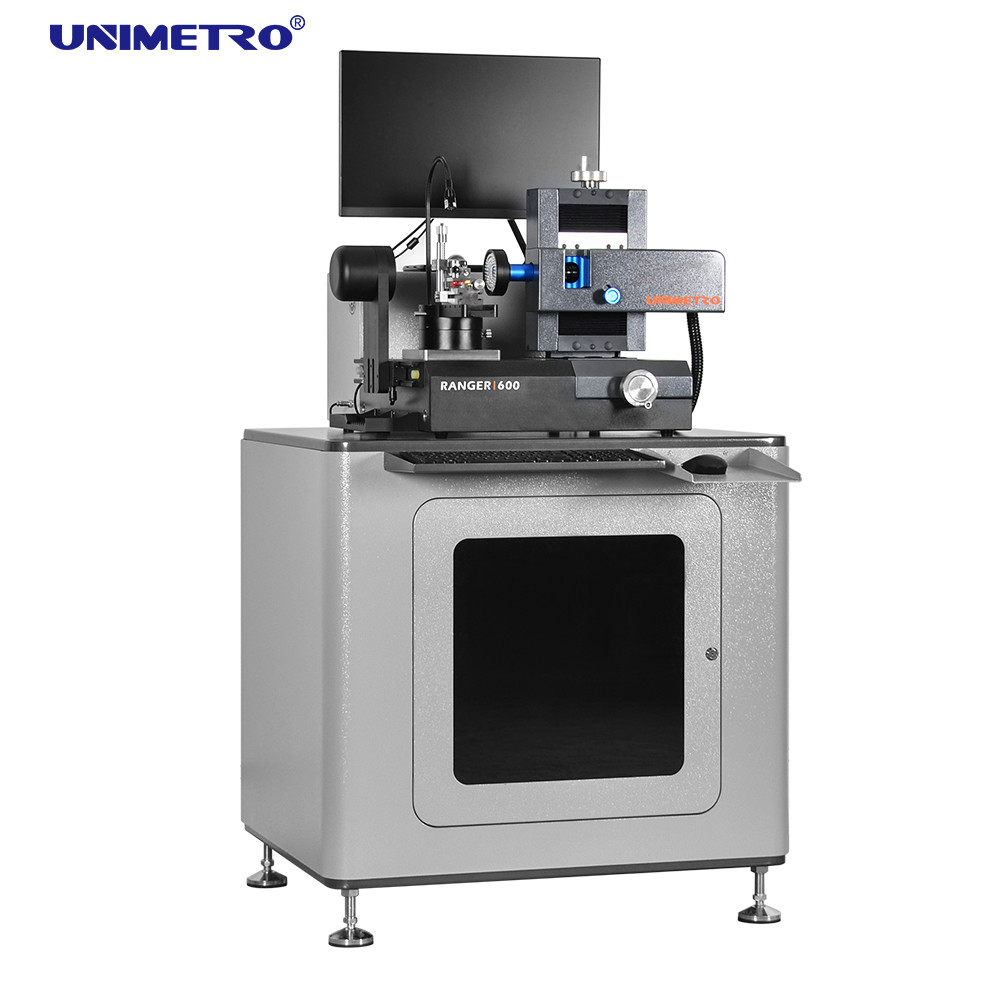

         Table de base Porte-outils

Poste de travail solide avec un espace de rangement pratique et ouvert pour le stockage des matériaux et des outils.


Un porte-outils à plusieurs sections est intégré sur le côté de la machine.Les utilisateurs peuvent tenir tous les outils en ordre de préparation pour éviter toute confusion.






Fonctionnalités


1. Conception avancée
﹥Conception ergonomique et construction solide.
﹥Combinaison de capture et d'affichage d'images HD, le niveau de grossissement du microscope est également facultatif.
﹥ Bloc en V stable et précis pour un maintien et un alignement faciles des outils.
﹥Des angles de mesure fixes mécaniques de 0 degrés et 90 degrés sont disponibles sur la platine rotative.
﹥ L'encodeur de haute précision est intégré dans la table rotative, offre un emplacement d'angle précis pour les utilisateurs.
Anneau lumineux à LED programmable à plusieurs sections pour l'éclairage de surface, comprenant également un éclairage de contour et un éclairage auxiliaire à angle libre pour les fonctionnalités standard.
﹥Le logiciel de mesure SMARTOOL offre une fonction de mesure spécifique pour les outils de coupe.
﹥Détection automatique des bords, mesure d'angle rapide avec réticule, fonctions de comparaison d'éléments CAO disponibles.

2. Mesure d'angles multiples
Pour une localisation plus rapide et précise de l'angle des outils pendant le processus de mesure, la table rotative du RANGER600 offre 2 angles fixes mécaniques, 0 degré et 90 degrés.À la position 0 degré, les utilisateurs peuvent mesurer l'extrémité de l'outil, l'extrémité de l'outil - l'arbre central, l'extrémité de l'outil - l'angle avant, etc. Et la position à 90 degrés est disponible pour l'angle d'hélice, l'angle avant axial, le premier angle arrière, le deuxième angle arrière et l'inclinaison. Angle de bord, etc.


Système d'inspection de grande précision d'outil avec le service d'ODM d'OEM 3

0 degré 45 degrés 90 degrés
