| Lieu d'origine: | La Chine |
|---|---|
| Nom de marque: | Unimetro |
| Certification: | CE ISO |
| Numéro de modèle: | U400 |
| Quantité de commande min: | 1set |
| Prix: | usd14950-usd17500/set |
| Détails d'emballage: | cas en bois |
| Délai de livraison: | 15days |
| Conditions de paiement: | T/T |
| Capacité d'approvisionnement: | 30 ensembles par mois |
| Dimension: | 1750*920*1700mm | Poids net: | 450 kg ou plus |
|---|---|---|---|
| Voyage X/Y: | 400x300 | Précision: | ≤ 2,5+L/200um |
| Répétabilité: | ±2,5 millions | ||
| Mettre en évidence: | machine de mesure de la vision 0.1um,Machine de mesure de vision de haute précision,système de mesure de l'image 450kg |
||

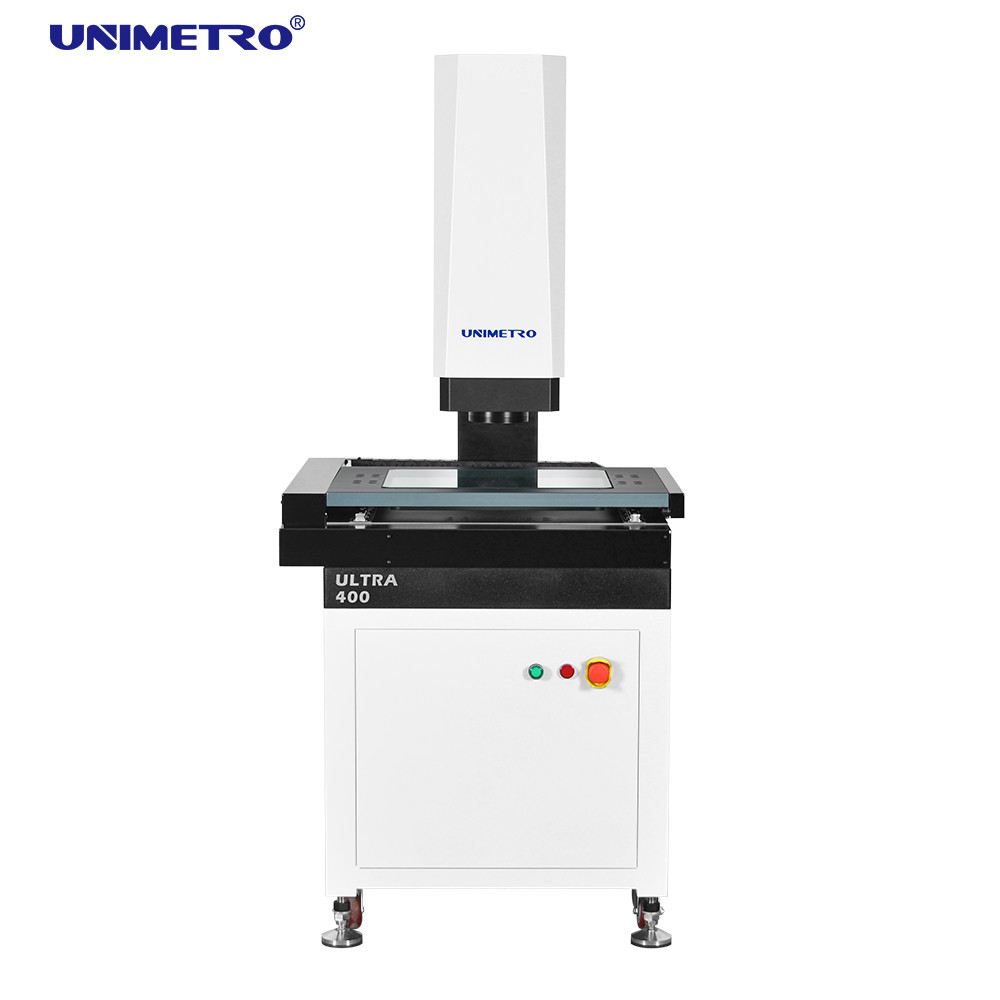

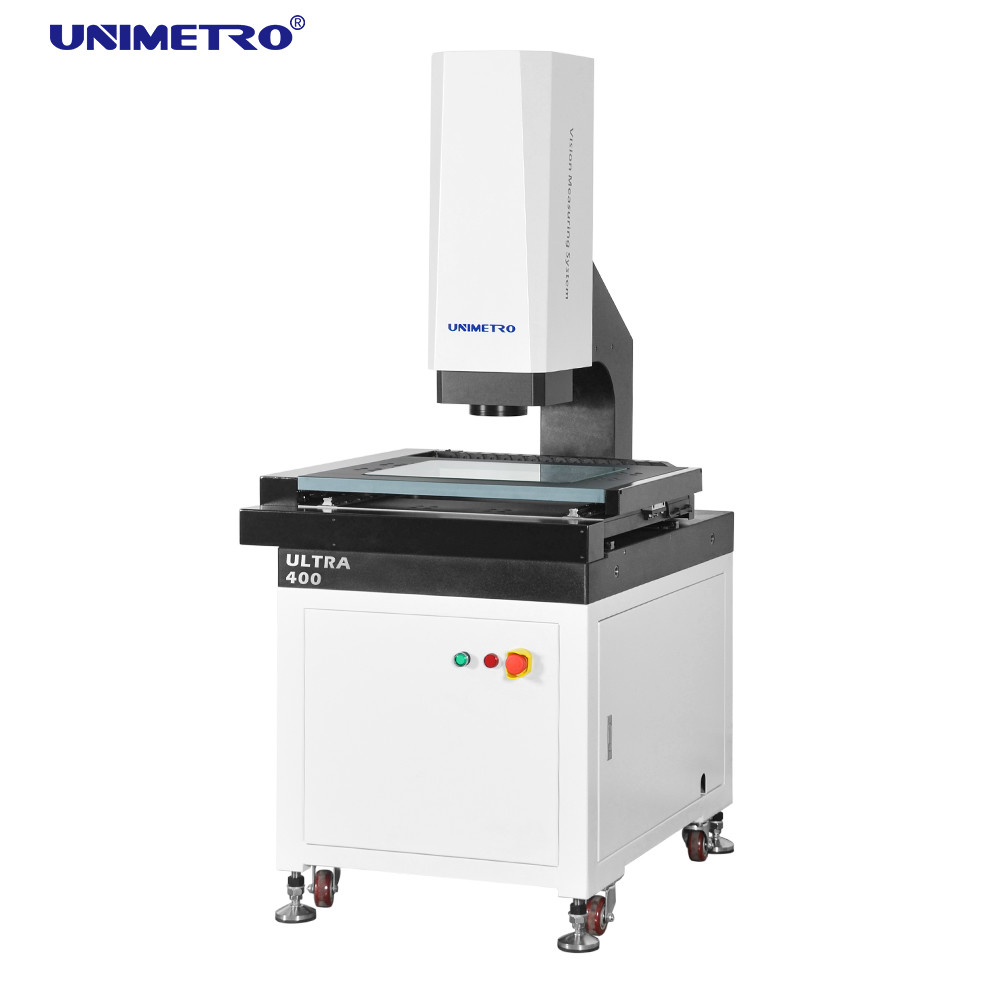

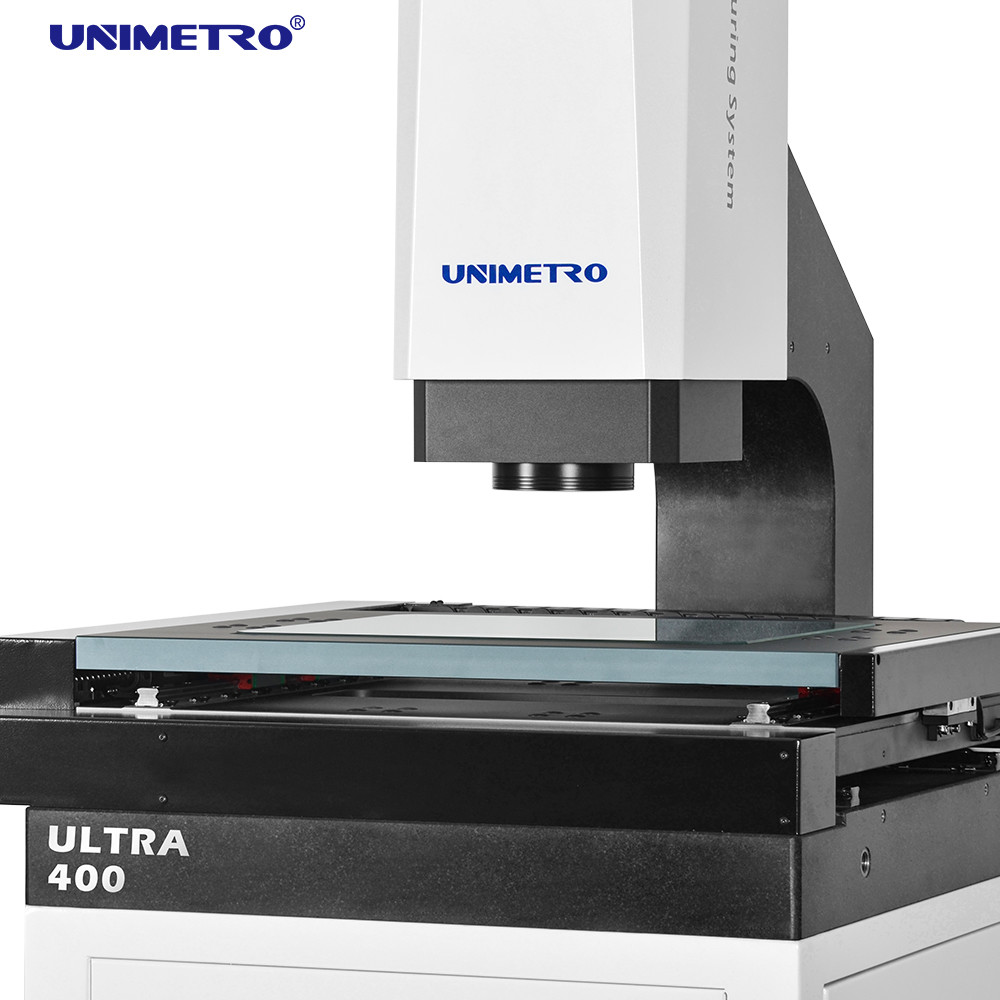

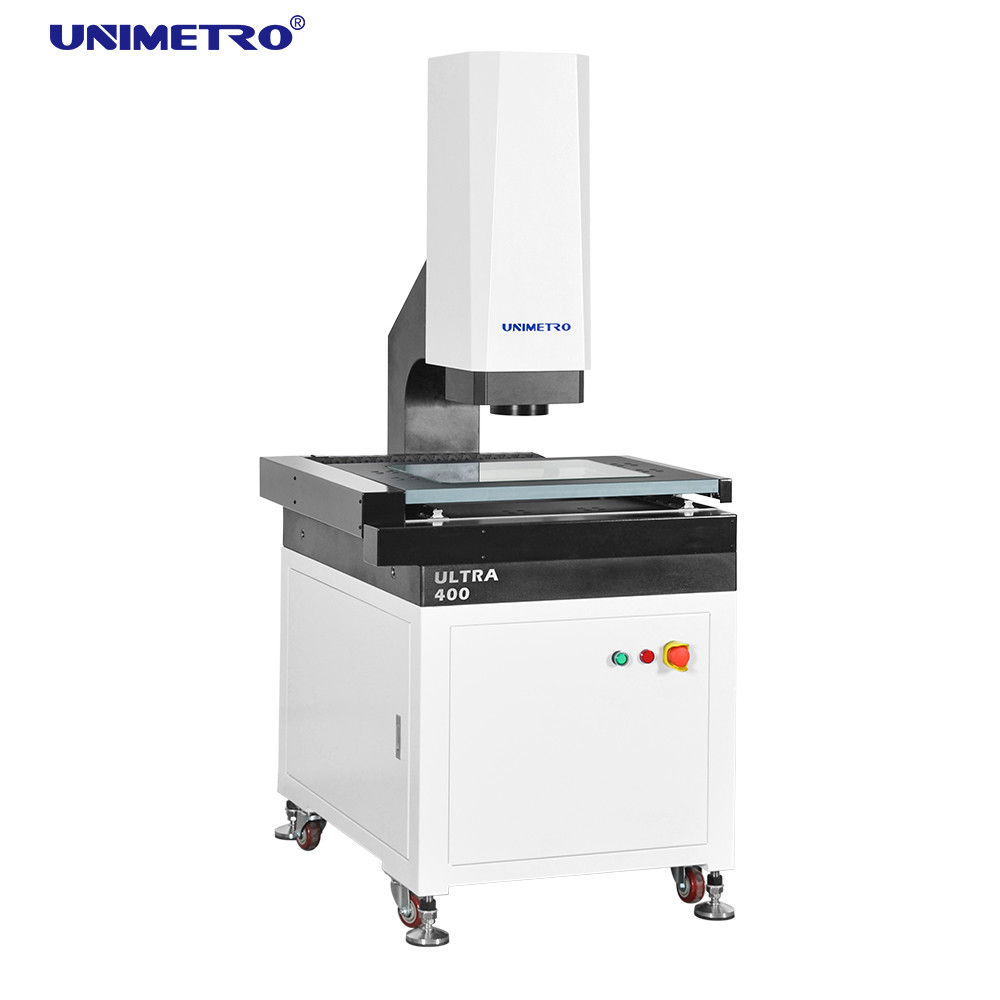

Nous c machine de mesure d'imageLa série ULTRA est une machine de mesure de vision entièrement automatique à haute précision en porte-à-faux développée pour la mesure GD&T avec commande motorisée automatique à trois axes.commande automatique de l'éclairage, et le mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.
Caractéristiques
▶La base et la colonne sont en granit et offrent une excellente stabilité;
▶La scène de travail en aluminium, rend le contrôle de mouvement rapide et flexible;
▶"mécanique" pour la fabrication d'un ou plusieurs types d'appareils de traitement de la chaleur;
▶Standard avec guide linéaire de précision, vis à bille de meulage et servo-moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;
▶Le système de commande intégré, intégré au contrôle du mouvement et à tous les signaux tels que l'éclairage et la lecture de l'échelle linéaire, assure une performance extrêmement stable de la machine.
▶XYZ contrôle automatique CNC à trois axes et positionnement précis;
▶0.1 une échelle linéaire en verre de haute précision pour assurer la précision de positionnement et de mesure du système;
▶une caméra couleur GIGA haute résolution pour répondre aux besoins d'observation claire et de mesure précise;
▶6L'objectif de zoom par clic à haute résolution de 0,5 fois, doubleur précise et correction d'un pixel seulement;
▶avec une surface programmable à 5 anneaux, un éclairage à froid LED à 8 divisions et un éclairage parallèle à contour LED et un réglage intelligent de la lumière intégré,Il peut contrôler automatiquement la luminosité dans la division 8 et réaliser 256 niveaux de réglage de luminosité intelligemment.
Fonctions logicielles
Notre machine de mesure de l'imagea un logiciel puissant à prendre en charge.
▶Avec le logiciel de mesure des composites RationalVue External-Array, la série ULTRA est capable d'offrir une puissante fonction de mesure des composites 2D/3d;
▶L'interface de fonctionnement simple et facile à comprendre rend la mesure plus simple et efficace;
▶Le programme de mesure automatique peut être réglé pour effectuer la mesure par lots de manière efficace et rapide.
Extensibilité souple
▶Plusieurs types de capteurs sans contact et de système de fixation rapide sont en option,qui peuvent satisfaire les différentes exigences de mesure de différents clients
▶La lumière LED à anneau couleur modifiable est disponible pour la série ULTRA, ce qui rend la série plus flexible et puissante pour différentes pièces avec différents types de matériaux ou de formes,offre une application de mesure plus puissante.
▶Grâce à la flexibilité d'expansion de la série ULTRA, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robotisé, augmentant considérablement l'efficacité de mesure.
Paramètres
| Modèle |
Ultra 300 |
Ultra 400 |
Ultra 500 est un produit |
Ultra 600 |
|
|
Voyage par axe X/Y ((mm) |
300x200 |
400x300 |
500 x 400 |
600 x 500 |
|
|
Voyage par axe Z |
200 mm (peut être soulevé selon les exigences des clients) |
||||
|
Axe X/Y/Z-3 échelle linéaire |
Résolution à l' échelle linéaire du verre: 0.1um |
||||
|
Mode de guidage |
Guide linéaire de précision, double piste double guide coulissant. |
||||
|
Mode de fonctionnement |
Contrôleur joystick, fonctionnement de la souris, détection automatique. |
||||
|
Précision |
Pour les véhicules à moteur à combustion |
||||
|
Répétabilité |
±2,5 millions |
||||
|
Système vidéo |
Le CCD |
Caméra CCD couleur haute définition 1/3" |
|||
|
Lentille |
6.5X continuez à cliquer sur l'objectif de zoom; Augmentation optique: 0.7X-4.5X; Augmentation vidéo: 26X~172X (((21.5"moniteur) |
||||
|
Système d'éclairage |
Contours |
Éclairage parallèle de contour LED |
|||
|
Surface |
0~255 Éclairage de surface à LED à 8 divisions réglable sans pas à 5 anneaux |
||||
|
Magnification |
0.7X à 4,5X |
||||
|
Logiciel de mesure |
Logiciel de mesure entièrement automatique UNIMETRO 2D |
||||
|
Capacité de charge |
±2,5 millions |
||||
|
Environnement de travail |
25 kg |
||||
|
Énergie |
Température 20°C ± 2°C, plage d'humidité < 2°C/h, humidité 30 à 80%, vibration < 0,002 g, < 15 Hz |
||||
|
Ddimension ((W*D*H) ((mm) |
Pour les appareils à commande numérique |
||||
|
Ddimension ((W*D*H) ((mm) |
1600*780*1700 |
1750*920*1700 |
1900x1080x1700 |
1050*1280*1700 |
|
|
Poids net ((kg) |
380 |
450 |
600 |
800 |
|
