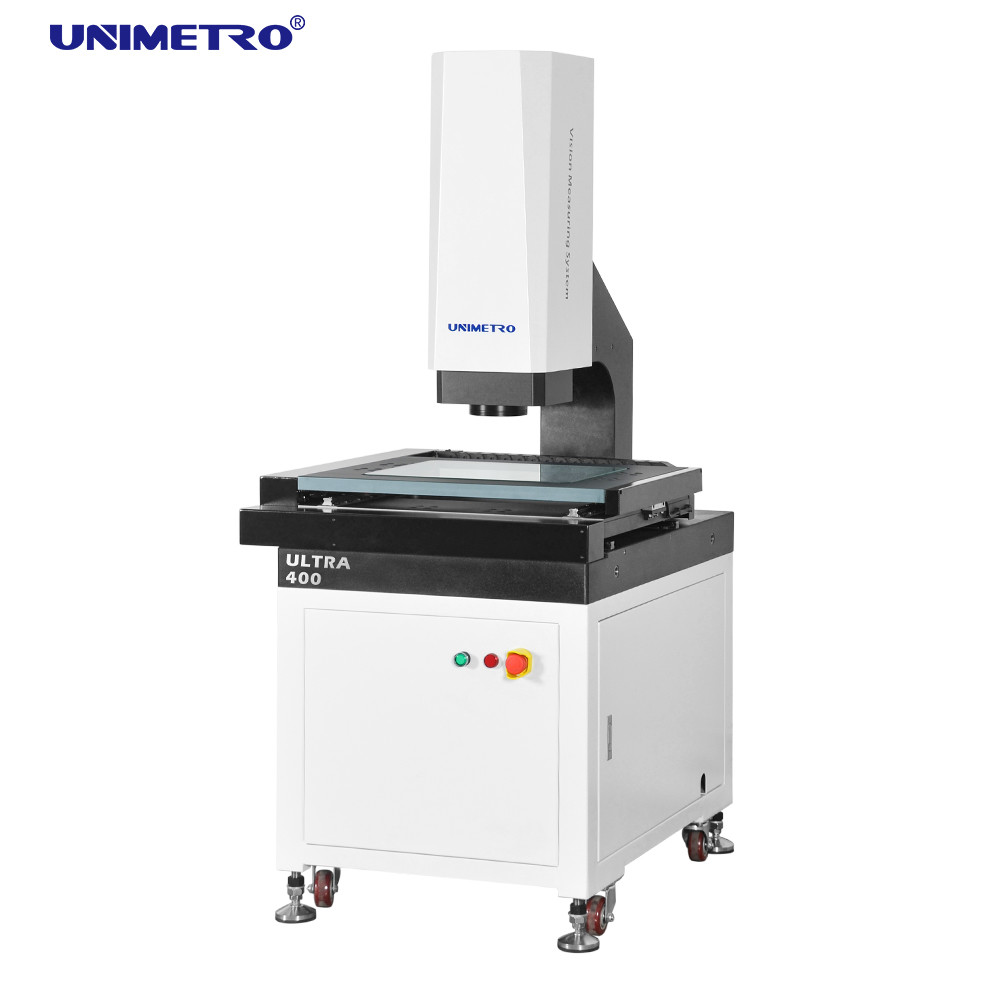

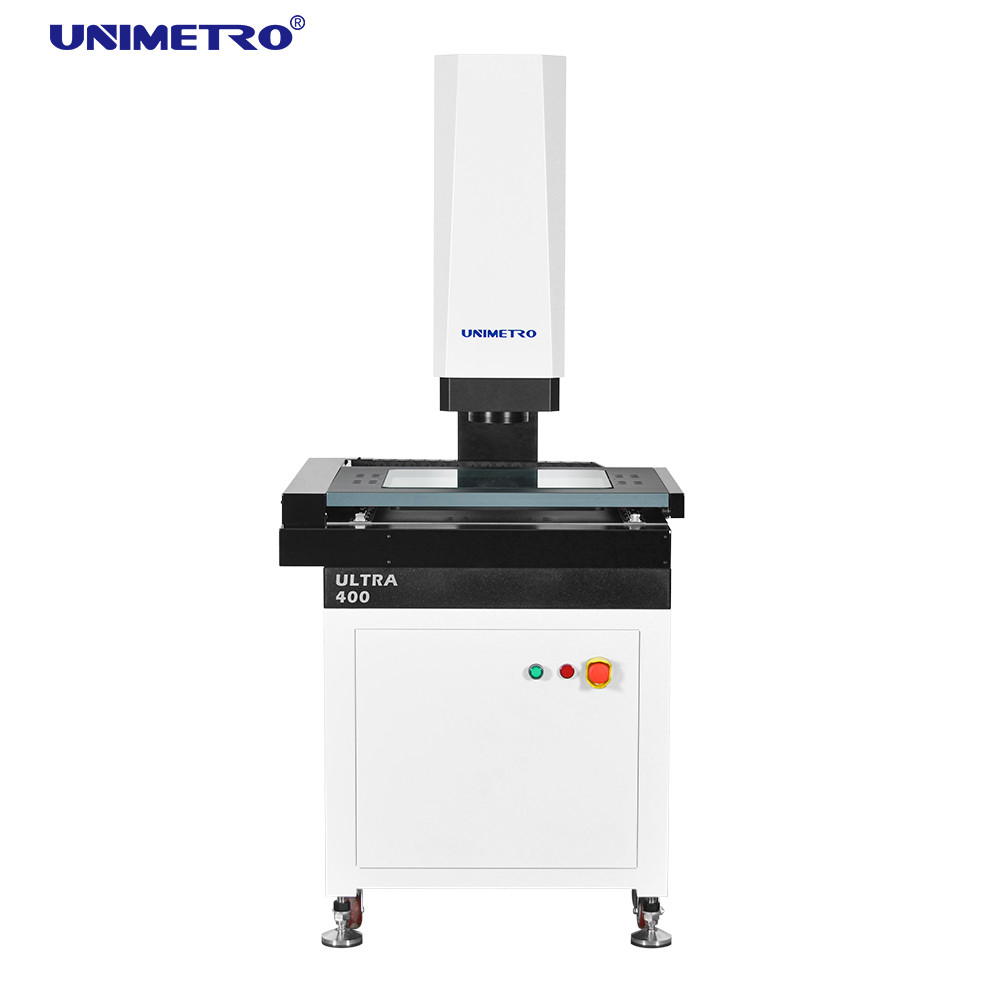

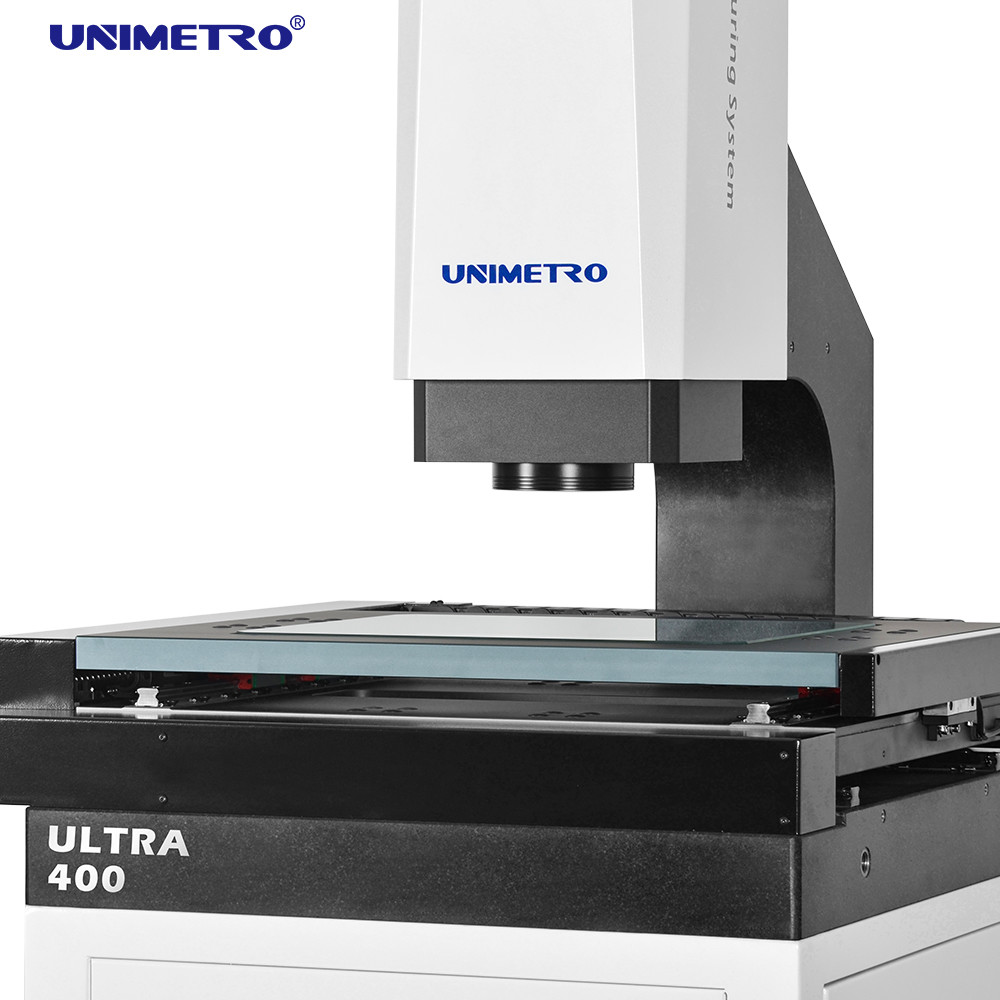

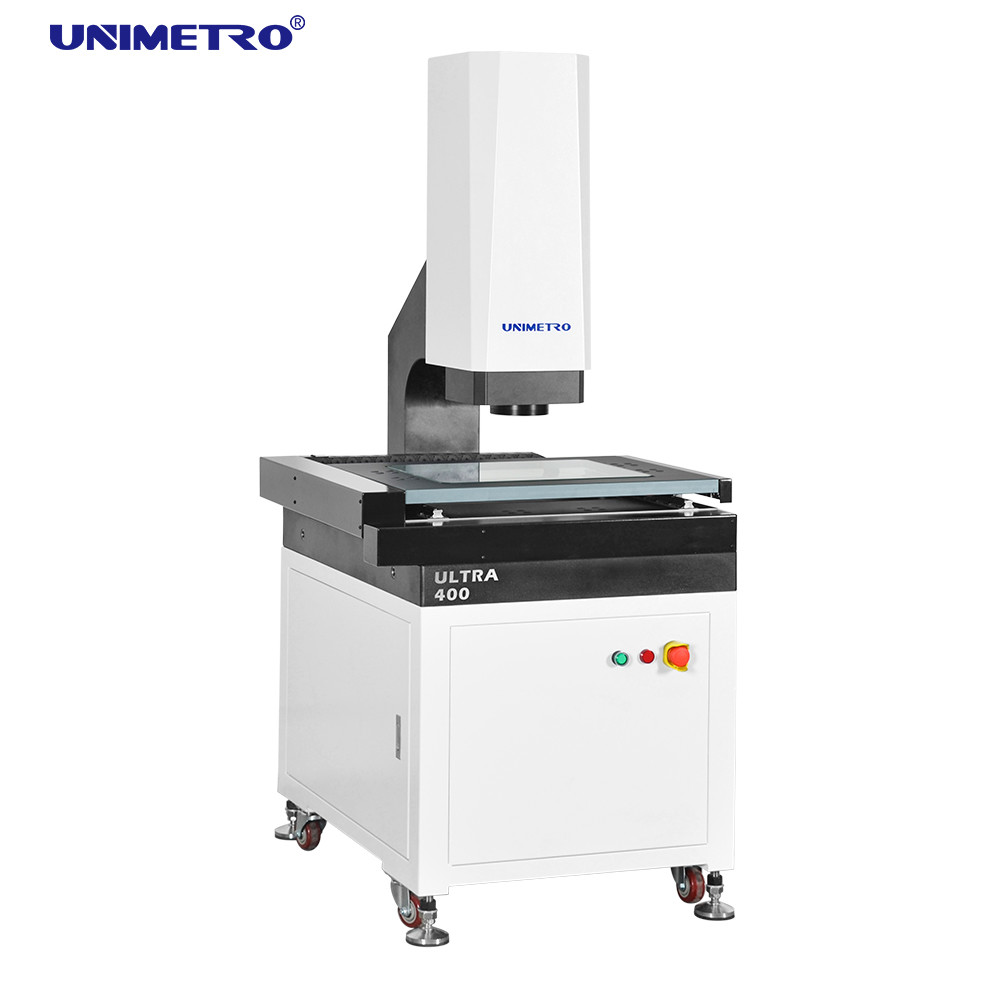

Machine de mesure de la vision (VMM) avec base en marbre et système de commande intégré

Machine de mesure de vision de qualité de haute précision, machine de mesure de vision de marbre, machine vmm

notremachine de mesure de vision de marbreLa série ULTRA est une machine de mesure de vision entièrement automatique en porte-à-faux de haute précision développée pour la mesure GD&T avec commande motorisée automatique à trois axes. Il est équipé d'une mise au point automatique, d'un contrôle automatique de l'éclairage et d'un mouvement automatique de la configuration matérielle et logicielle pour effectuer la mesure des dimensions linéaires et géométriques rapidement et avec précision.

Caractéristiques du produit

 Notre machine de mesure par vision du marbrea les caractéristiques ci-dessous :

▶ Base et colonne en granit, excellente stabilité ;

▶La scène de travail en aluminium rend le contrôle de mouvement rapide et flexible ;

▶Étape de travail avec traitement de surface d'oxydation dure anti-rayures ;

▶Standard avec guide linéaire de précision, vis à billes de meulage et servomoteur AC, etc., pour garantir la précision et la stabilité du système de mouvement ;

▶Le système de contrôle intégré, intégré au contrôle de mouvement et à tous les contrôles de signaux tels que l'éclairage et la lecture de l'échelle linéaire, garantit que les performances de la machine sont extrêmement stables.

▶Contrôle automatique CNC à trois axes XYZ et positionnement précis ;

▶Échelle linéaire en verre de haute précision de 0,1 um pour assurer la précision de positionnement et la précision de mesure du système ;

▶Caméra couleur GIGA haute résolution pour répondre aux besoins d'observation claire et de mesure précise ;

▶Objectif zoom haute résolution 6,5x, doublement précis et correction unique des pixels uniquement nécessaire ;

▶Avec un éclairage froid LED à 5 anneaux et 8 divisions de surface programmable et un éclairage parallèle à LED de contour et un réglage intelligent de la lumière intégré, il peut contrôler automatiquement la luminosité dans les 8 divisions et réaliser un réglage intelligent de la luminosité sur 256 niveaux.

Fonction logicielle

Notre machine de mesure par vision du marbre dispose d'un logiciel puissant à prendre en charge.

▶Avec le logiciel de mesure composite External-Array RationalVue, la série ULTRA est capable d'offrir une puissante fonction de mesure composite 2D/3D ;

▶L'interface d'opération simple et facile à comprendre rend la mesure plus simple et efficace ;

▶Un programme de mesure automatique peut être défini pour effectuer la mesure par lots de manière efficace et rapide.

Lentille

Objectif zoom à clic continu 6,5X ; Grossissement optique : 0,7X-4,5X ; Grossissement vidéo : 26X ~ 172X (moniteur 21,5 pouces)

Système d'éclairage

Contour

Éclairage de contour parallèle à LED

Surface

0 ~ 255 Éclairage de surface LED à 5 anneaux et 8 divisions réglable en continu

Grossissement

0,7X~4,5X

Logiciel de mesure

Logiciel de mesure entièrement automatique UNIMETRO 2D

Capacité de charge

±2,5 um

Environnement de travail

25Kg

Alimentation

Température 20 ℃ ± 2 ℃, plage d'humidité < 2 ℃/h, humidité 30 ~ 80 %, vibration < 0,002 g, < 15 Hz.

Dimension D (L*P*H)(mm)

220V/50Hz/10A

Dimension D (L*P*H)(mm)

1600*780*1700

1750*920*1700

1900x1080x1700

1050*1280*1700

Poids net (kg)

380

450

600

800

Informations sur l'entreprise

Notre client et agent

FAQ
Q1 : Êtes-vous une usine ou une société commerciale ?
A1 : Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Q2 : Dans quel domaine votre entreprise est-elle principalement ?
A2 : Nous produisons principalement des machines de mesure de vision, des machines de mesure de coordonnées, des accessoires CMM et VMM, etc.
Q3 : Comment choisir la spécification appropriée ?
A3 : Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe de professionnels vous conseillera sur un instrument de mesure répondant aux spécifications appropriées.
Q4 : Acceptez-vous un service personnalisé ?
A4 : Soyez-en sûr ! Nous pouvons fournir non seulement des machines typiques, mais également des machines personnalisées selon les besoins du client.
Q5 : Quelle est votre période de garantie ?
A5 : La période de garantie de notre produit est de 1 an. La qualité de nos produits est très stable et nous avons beaucoup amélioré sur certaines pièces cassables. Vous pouvez être assuré de la qualité de nos produits.
