Machine à mesurer les coordonnées optiques par essais automatiques à 3 axes - Série PEAK

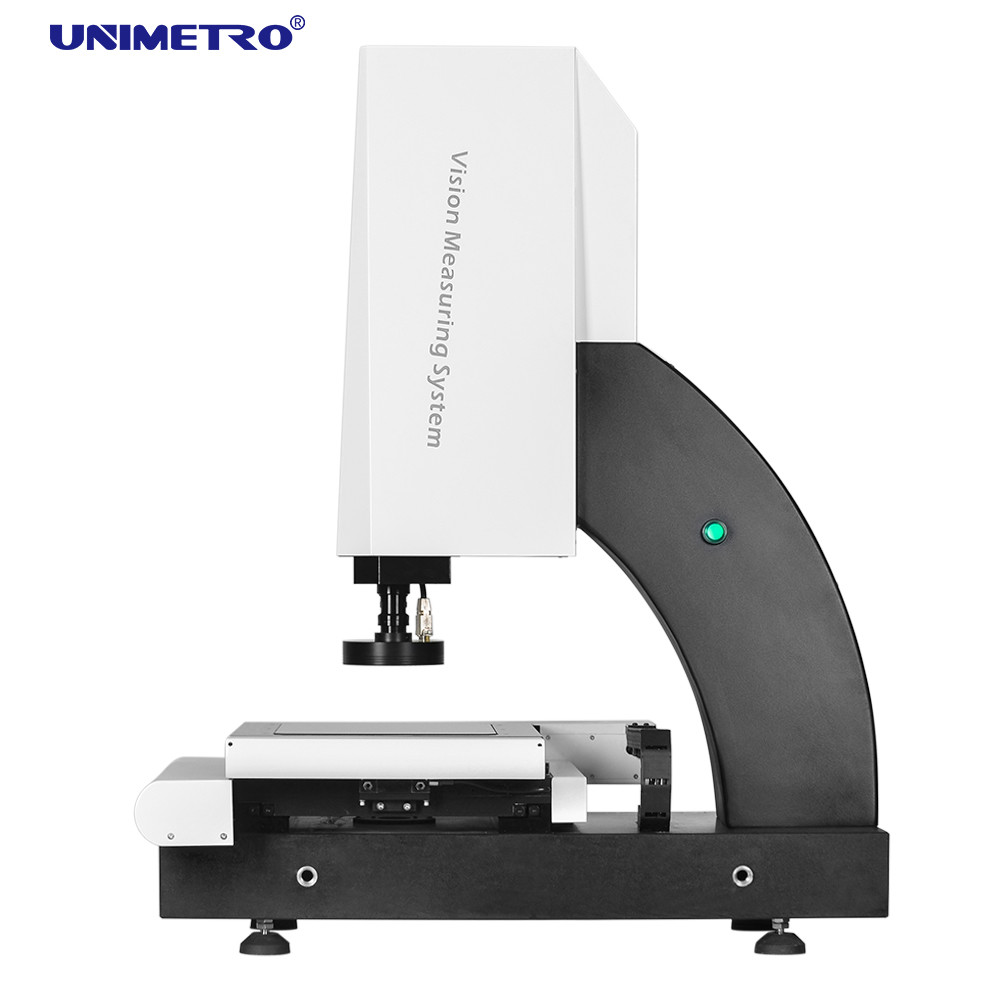

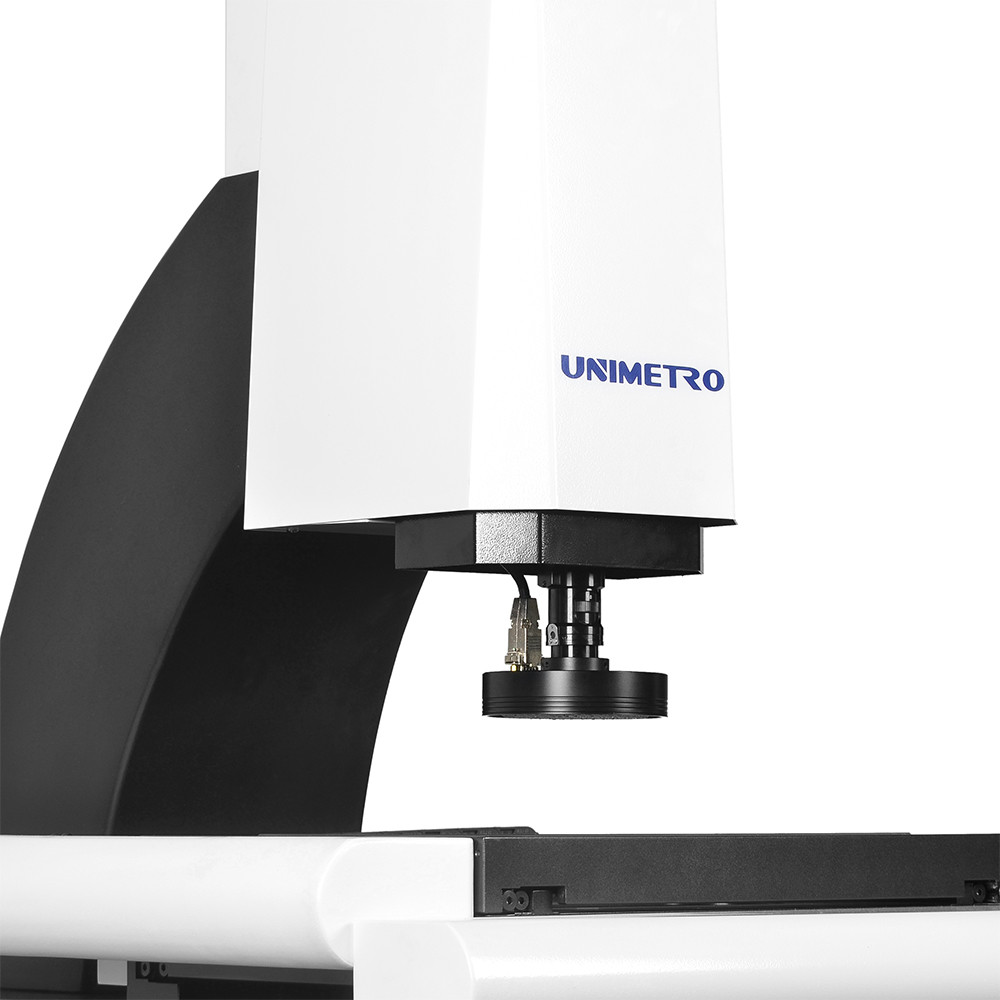

Photos du produit
Appareil standard de l'armoire électrique en option
Paramètres
| Modèle |
PEAK 300
|
PEAK 400
|
|
Dimension (mm) (L*W*H)
|
850*650*1060
|
1000*800*1080
|
|
L'écart de mesure (mm) (X*Y*Z)
|
300*200*200
|
400*300*200
|
|
Précision ((μm)
|
3+L/200
|
3+L/200
|
|
Répétabilité ((μm)
|
3
|
3
|
|
Poids (en kg)
|
120
|
150
|
|
La caméra
|
appareil photo CCD analogique de qualité industrielle et carte vidéo SV2000E
|
|
Lentille
|
Lentille de zoom manuel avec dent 0.7-4.5X / 0.7-4.5X avec rétroaction du signal (facultatif) / lentille de zoom automatique (facultatif)
|
|
Magnification
|
18-188X (Combinaison différente de l'appareil photo et de l'objectif conduit à une gamme de grossissement différente
|
|
VFV
|
8.1-1.3 mm (une combinaison différente de caméra et d'objectif donne lieu à une fourchette FOV différente)
|
|
Distance de travail
|
108 mm
|
|
Résolution des échelles linéaires
|
0.0005 mm
|
|
Éclairage
|
Lumière à anneau de surface programmable à 3 anneaux, à 8 sections, lumière de contour parallèle programmable
|
Caractéristiques
◆ Contrôle des détails de qualité
1- base et colonne en granit, excellente stabilité;
2. étape de travail en aluminium, rendre le contrôle de mouvement rapide réagissant et flexible;
3. étape de travail avec traitement de surface d'oxydation dure anti rayures;
4. Standard avec guide linéaire de précision, servo moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;
5Le système de commande intégré, intégré avec le contrôle de mouvement, et tous les signaux de commande comme l'éclairage et la lecture de l'échelle linéaire, assure la performance de la machine est extrêmement stable.
◆ Configuration à haute performance
1. XYZ contrôle automatique CNC à trois axes et positionnement précis;
2. 0.1 um échelle linéaire en verre de haute précision pour assurer la précision de positionnement et de mesure du système;
3L'objectif zoom de clic à haute résolution de 6,5 fois, doubleur précise et correction unique des pixels uniquement nécessaires;
4.Avec une surface programmable à 3 anneaux, un éclairage à froid LED à 8 divisions, un éclairage parallèle à contour LED et un réglage intelligent de la lumière intégré,Il peut contrôler automatiquement la luminosité dans la division 8 et réaliser 256 niveaux de réglage de luminosité intelligemment.
◆ Un logiciel de mesure efficace
1. Avec le logiciel de mesure de composites External-Array RationalVue, la série ULTRA est capable d'offrir une puissante fonction de mesure de composites 2D/3d;
2. L'interface de fonctionnement simple et facile à comprendre rend la mesure plus simple et efficace;
3.Le programme de mesure automatique peut être réglé pour compléter la mesure du lot efficacement et rapidement.
◆ Évolutivité
1.De nombreux types de capteurs sans contact et de système de fixation rapide sont en option, ce qui peut satisfaire les différentes exigences de mesure de différents clients
2. Une lampe à anneau LED couleur mobile est disponible pour la série ULTRA, ce qui rend la série plus flexible et puissante pour différentes pièces avec différents types de matériaux ou de formes,offre une application de mesure plus puissante.
3.Grâce à la flexibilité d'expansion de la série PEAK, elle est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras robotisé, augmentant considérablement l'efficacité de mesure,
