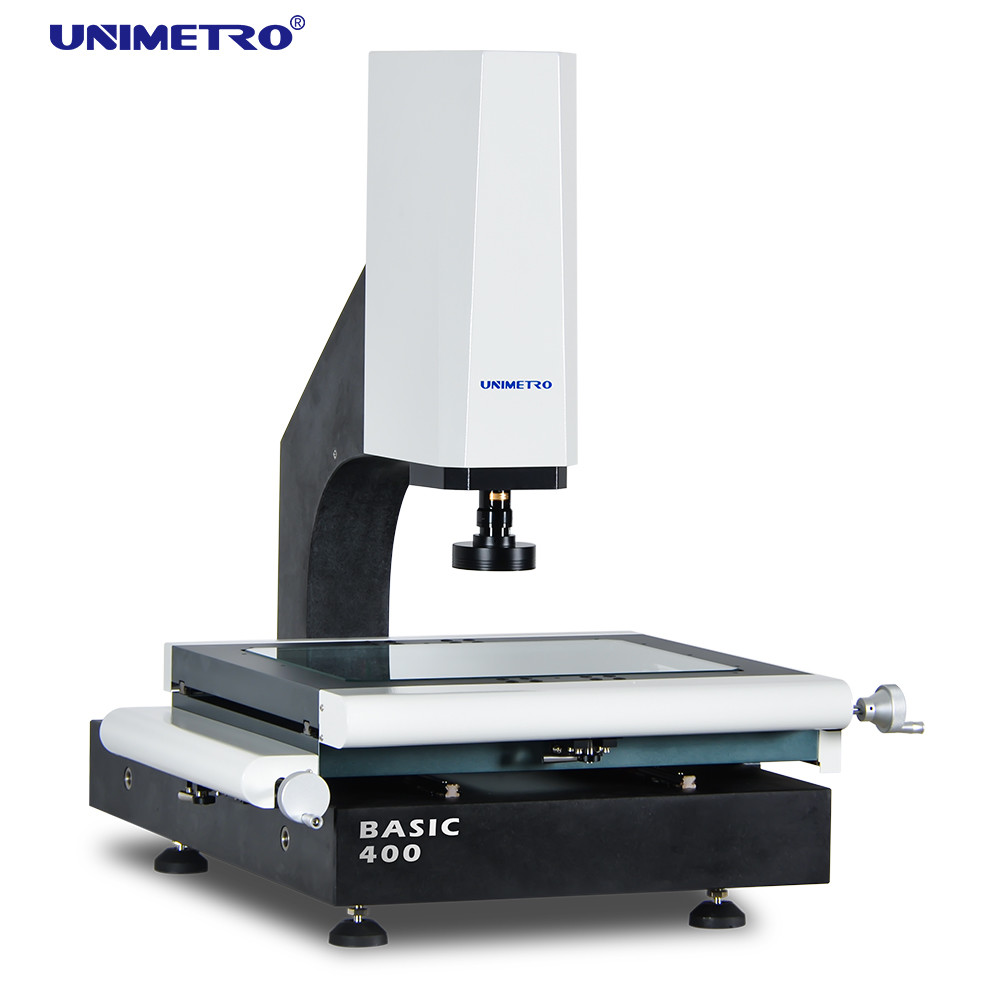

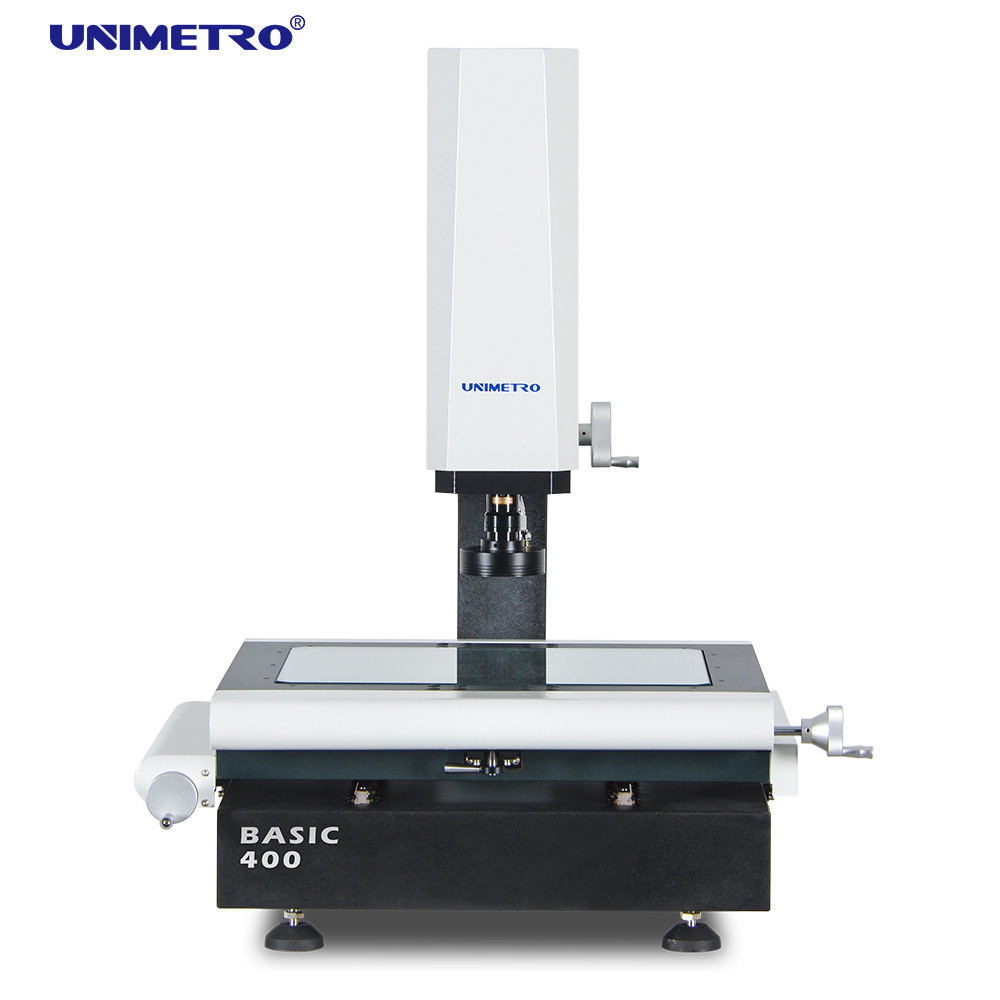

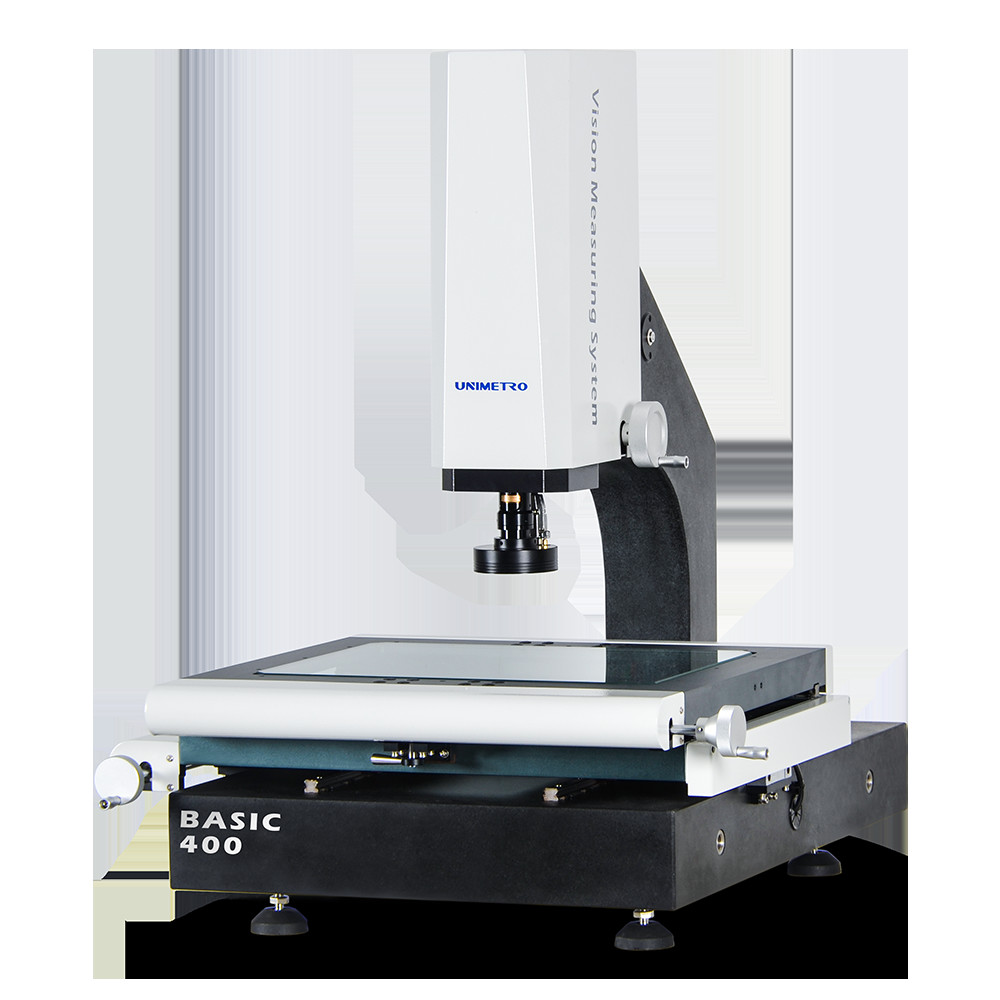

Machine de mesure manuelle optique de vision de matériel d'essai de calibrage facile

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE ISO
Numéro de modèle: B300
Quantité de commande min: 1set
Prix: USD3500-USD5000/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Détail Infomation
Dimension: 600*740*980 gamme de mesure: 300*200*200
Exactitude de mesure: 2.5+L/100 Résolution linéaire d'échelle: 0.5μ (0.1μ facultatif)
distance de fonctionnement: 80mm
Surligner:

Matériel d'essai optique de la CE

,

Matériel d'essai optique de vision manuelle

,

Machine de mesure manuelle de vision de calibrage facile


Description de produit

Machine manuelle optique de la machine de mesure de vision de matériel d'essai de bonne qualité vmm



Notre machine de mesure manuelle de vision peut être actionnée comme au-dessous des expositions visuelles :



Machine de mesure manuelle optique de vision de matériel d'essai de calibrage facile 0

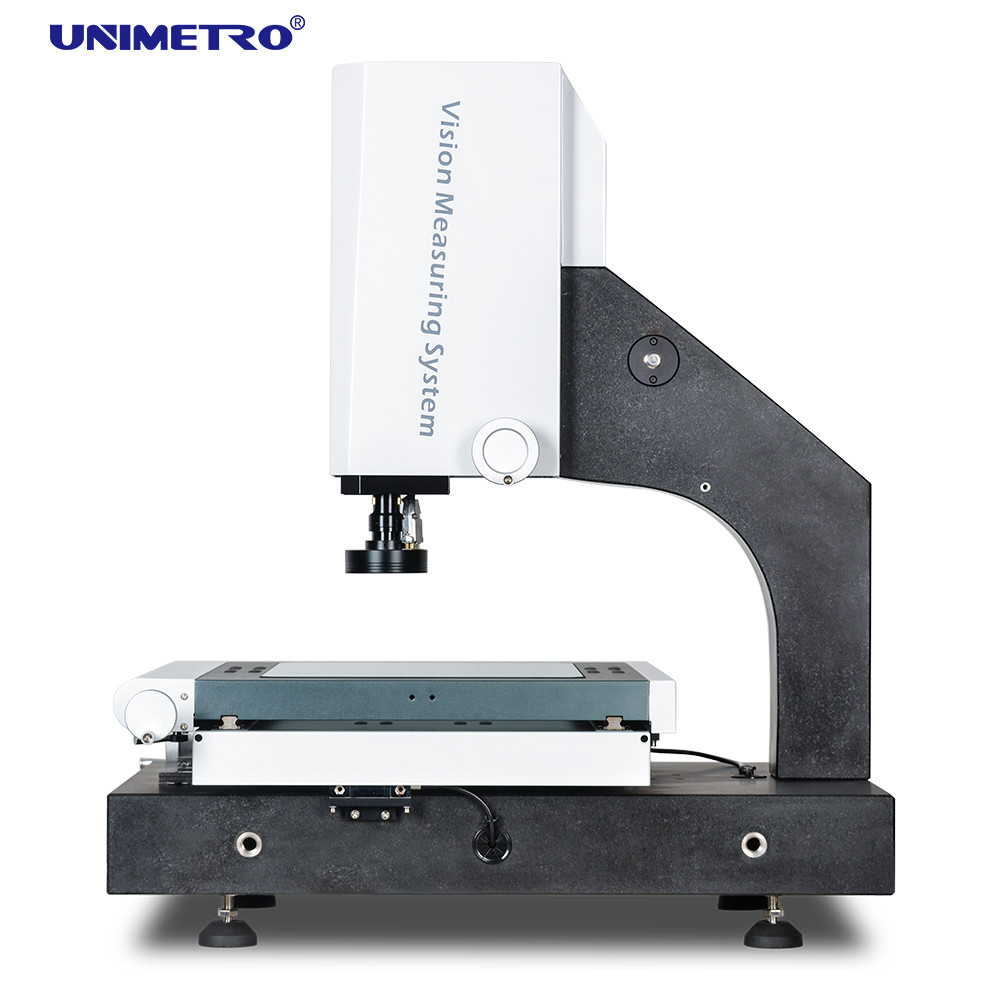

Base de granit et colonne, excellente stabilité ;

L'étape en aluminium de travail, font le contrôle de mouvement réagissant rapidement et flexible ;

Utilisant la manière linéaire de guide de HIWIN et le rail de guide linéaire à haute précision, avec l'étape en aluminium de travail et la surface de anodisation dure le traitement, assure l'utilisation élevée de représentation dynamique et de cycle de longue durée de la machine.

Le système de contrôle intégré, inclus avec le contrôle de mouvement, et tout le contrôle de signal comme illumination et lecture linéaire, s'assure que la représentation de la machine est extrêmement stable.

◉3 échelles linéaires de résolution de l'axe 0.5um

Fonction automatique de foyer de haute performance
◉Compatible avec la sonde de contact de Renishaw
◉Étape en aluminium de travail et anodisation dure

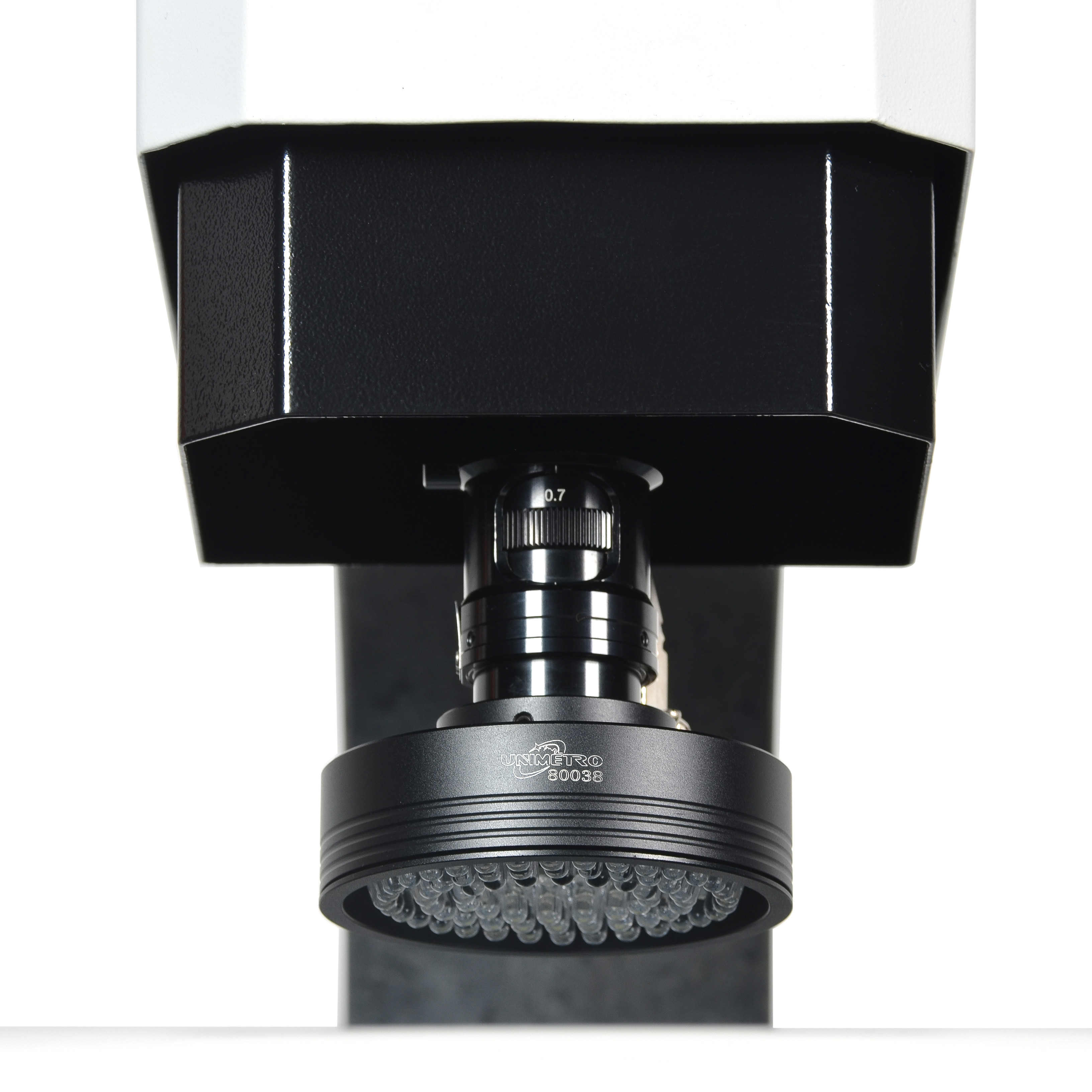

◉3 contrôle de logiciel de lumière d'anneau de la section LED des anneaux 8 et programmable
Le chemin léger parallèle LED contournent le contrôle léger de logiciel et programmable

appareil photo numérique du pixel HD de 1.2M

Boîte de contrôle intégrée de noyau
◉Contrôle motorisé par axe de Z
Manière linéaire de guide de HIWIN
Avec des indicateurs de laser du positionnement et de la focalisation auxiliaires

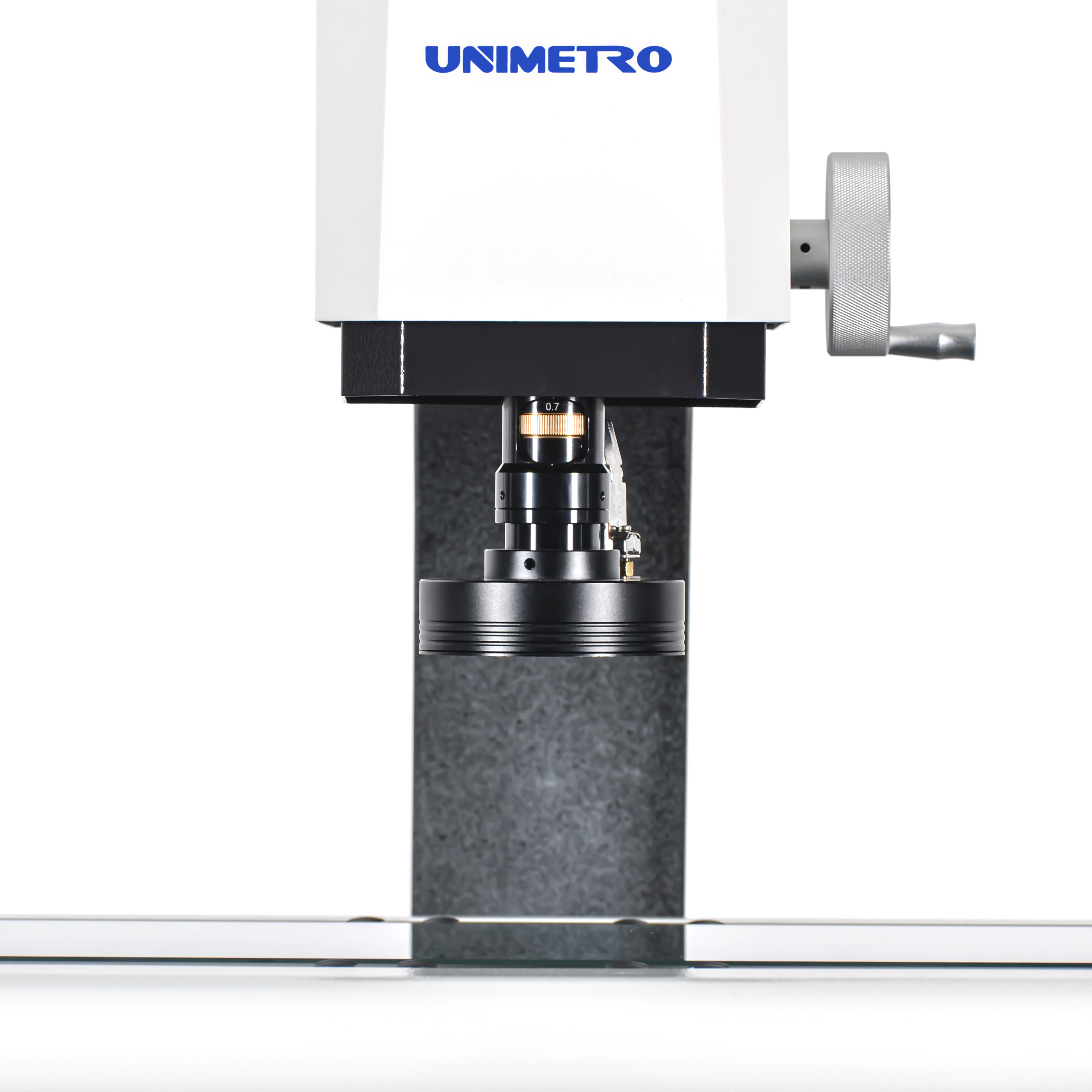

zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de rapport optique


CARACTÉRISTIQUES

Notre machine de mesure manuelle de vision peut réaliser la fonction 3D en ajoutant la sonde.
Calibrage facile

Contact multiple d'angle

◉Arrangement rapide de système de coordonnées

◉Compatible à en trait plein des stylis de Renishaw

◉Module de DAO soutenu (facultatif)

sortie 3D de dessin
◉Sonde d'étoile compatible
mesure de la dimension 3D
◉Mesure de cartel de sonde d'image et de contact
Support de sonde soutenu (facultatif)


Paramètres

Modèle BASIC 200 BASIC 300 BASIC 400 BASIC 500
Dimension (millimètre) (L*W*H) 550*540*930 600*740*980 700*840*980 800*940*980
Chaîne de mesure (millimètre) (X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Exactitude de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2,5 2,5 2,5 3
Poids (kilogrammes) 140kg 190kg 240kg 290kg
Image et mesure CCD appareil photo numérique du pixel HD de 1.2M
Lentille zoom 0.7-4.5X bosselé manuel avec le capteur de retour de signal de maganification
Rapport optique 18-195X (pour la référence seulement. Avec la caméra et la lentille différentes le rapport optique sera différent. )
Champ visuel 8.1~1.3mm
Distance de fonctionnement 80mm
Résolution linéaire d'échelle 0,5 μm (0.1μm pour l'option)
Système d'entraînement X, Y, contrôle de manuel d'axe de Z
Illumination Lumière extérieure d'anneau programmable de 4 sections LED, lumière parallèle de découpe de LED, lumière d'anneau de 8 sections LED, coaxiale, pour l'option

L mesure la longueur (millimètre), l'exactitude mécanique de l'axe des z et l'exactitude de foyer est liée à la surface de l'objet. ** Le rapport optique est valeur approximative, on le lie à la dimension du moniteur et de la résolution.

Champ visuel (millimètres) = (diagonal*Horizontal*Vertical)

l'objectif 0.5X ou 2X est disponible facultatif, et réalise le rapport optique d'image : 13X~86X ou 52X~344X.



Fonctions de logiciel

Notre machine de mesure manuelle de vision emploient le logiciel puissant de fonction.

INSPECTEZ le LOGICIEL de MESURE de la VISION 3D

Le logiciel d'UNIMETRO INSPECT3D est avec UI convivial, facile à apprendre,
la fonction puissante, permet aux utilisateurs de réaliser la mesure rapide et précise.
Le logiciel offre le plein anglais UI, permet également la nouvelle acquisition linguistique


Machine de mesure manuelle optique de vision de matériel d'essai de calibrage facile 1

◉Dossier et mesure de DAO d'entrée
◉Pièces rangée et mesure de macro
◉Mesure automatique de foyer et de taille
◉La fonction de navigation aide le repérage rapide
◉Fonction de mesure géométrique puissante
◉Rapports multiples de données et fonction de sortie graphique de données
◉Programme utilisateur flexible
◉Création des éléments de référence
◉Bord puissant détectant la fonction
◉Accessoires externes multiples de soutien
◉Calcul automatique de la tolérance géométrique d'éléments
◉Production compliquée de mesure rapidement et commodément
