La grande mesure de vision de commande numérique par ordinateur usine Vmm pour des modules d'affichage à cristaux liquides

Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE ISO
Numéro de modèle: HE652
Quantité de commande min: 1set
Prix: usd32500-usd37500/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
Détail Infomation
Dimension: 1700*1180*1750mm Poids net: 1500kg
Voyage de X/Y: 500x600 Exactitude: ≤3+L/200um
Répétabilité: 3um
Surligner:

Grandes machines de mesure de vision

,

Machines de mesure de vision de commande numérique par ordinateur

,

La mesure de vision usine Vmm


Description de produit

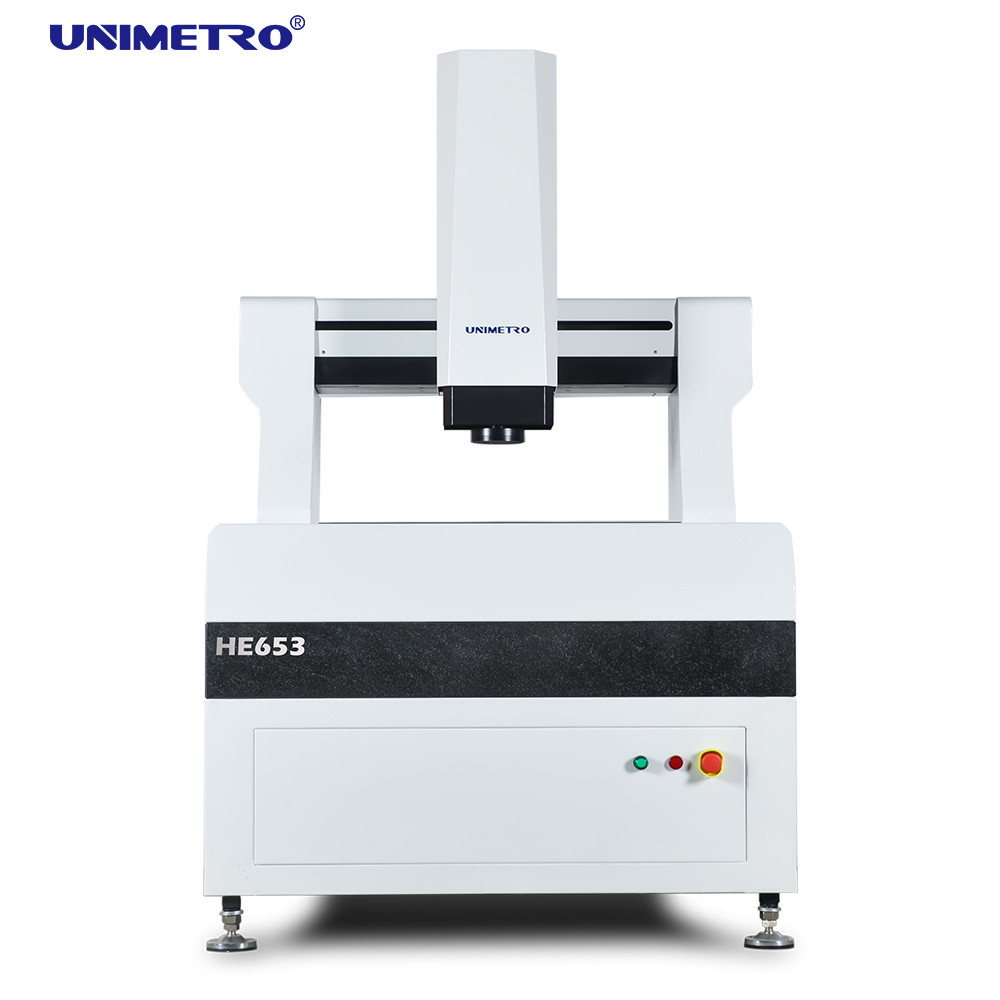

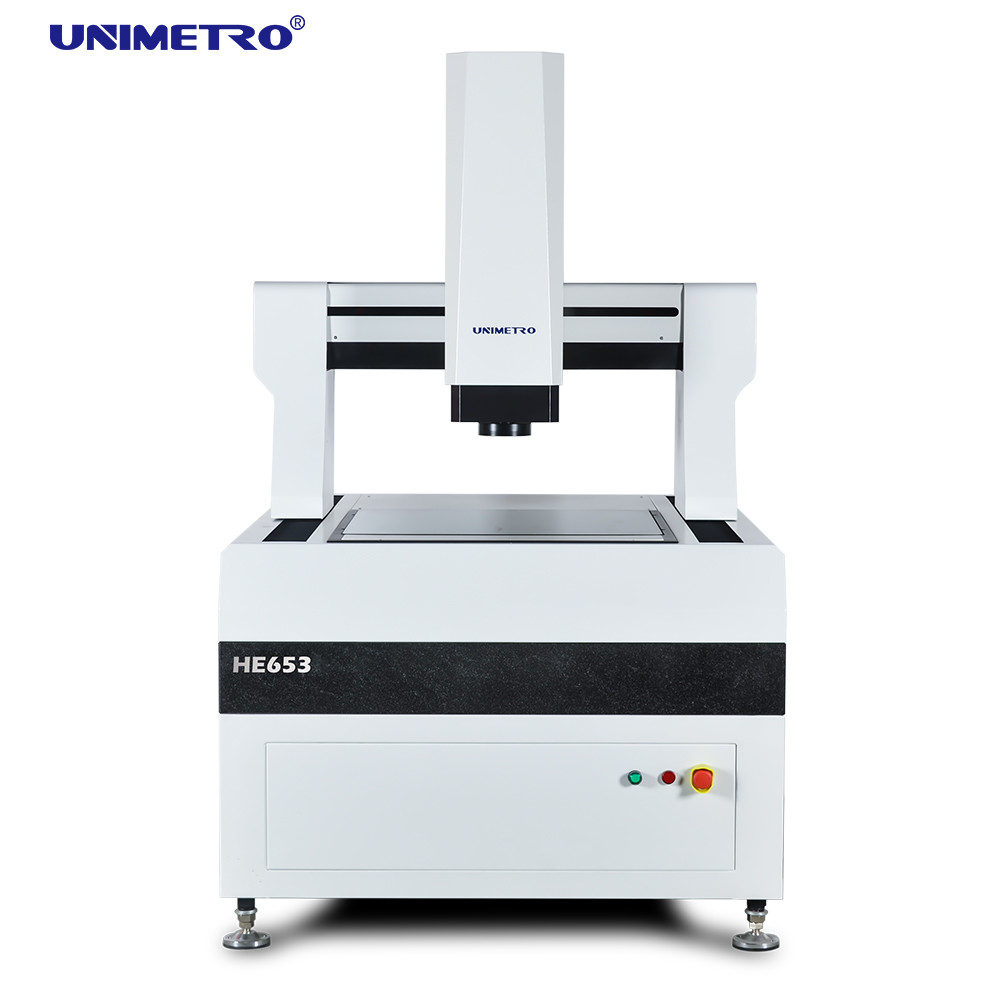

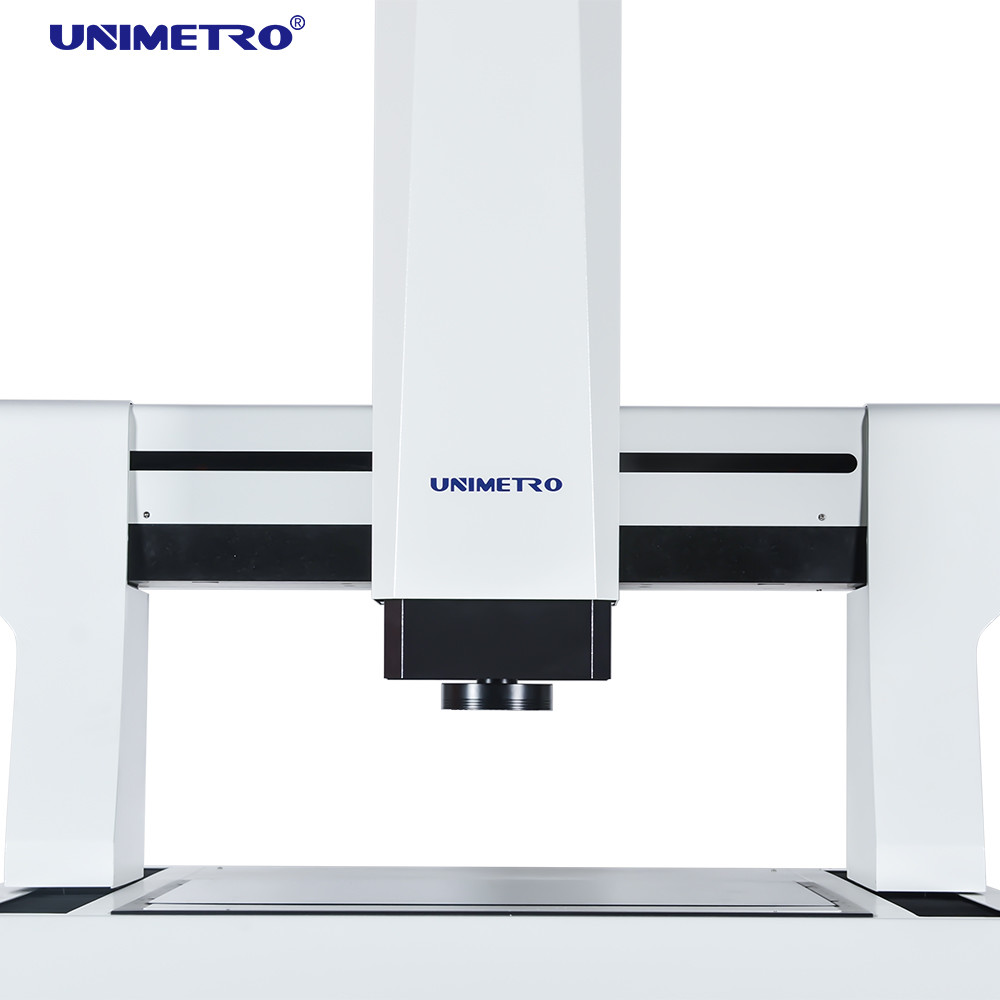

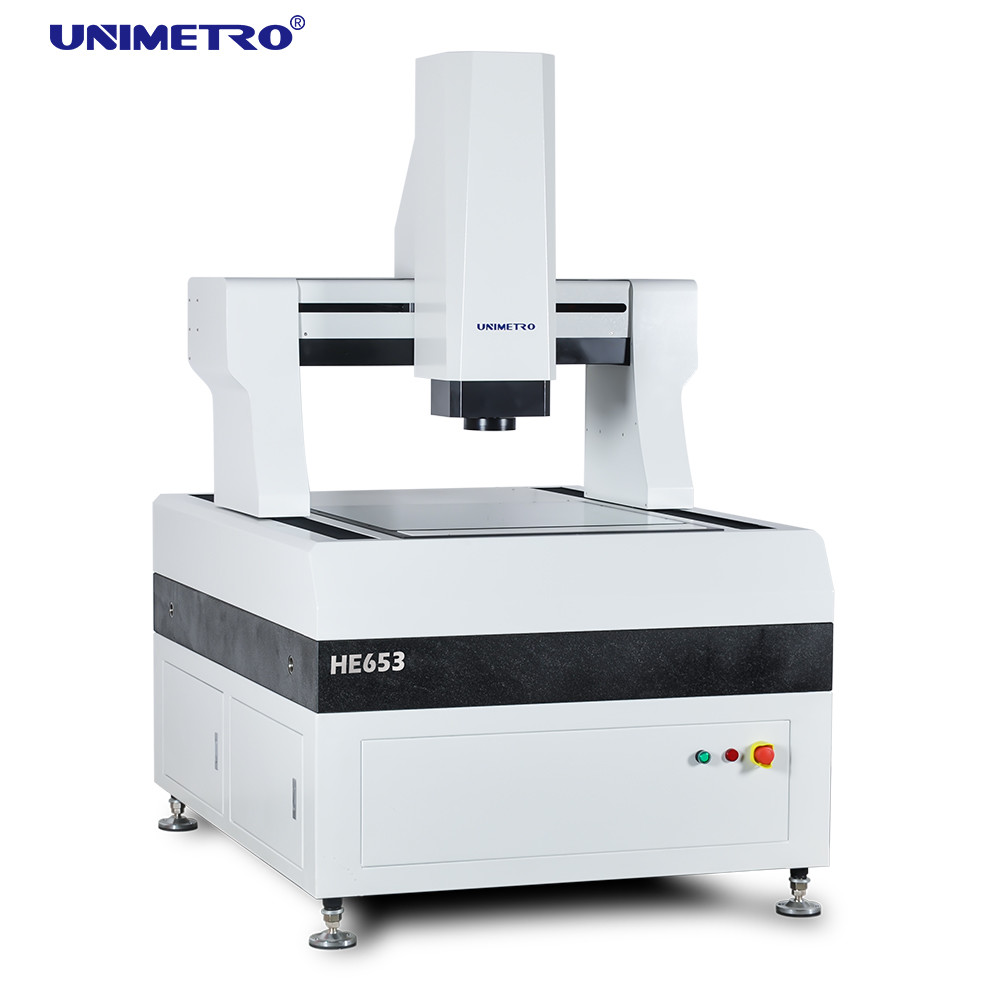

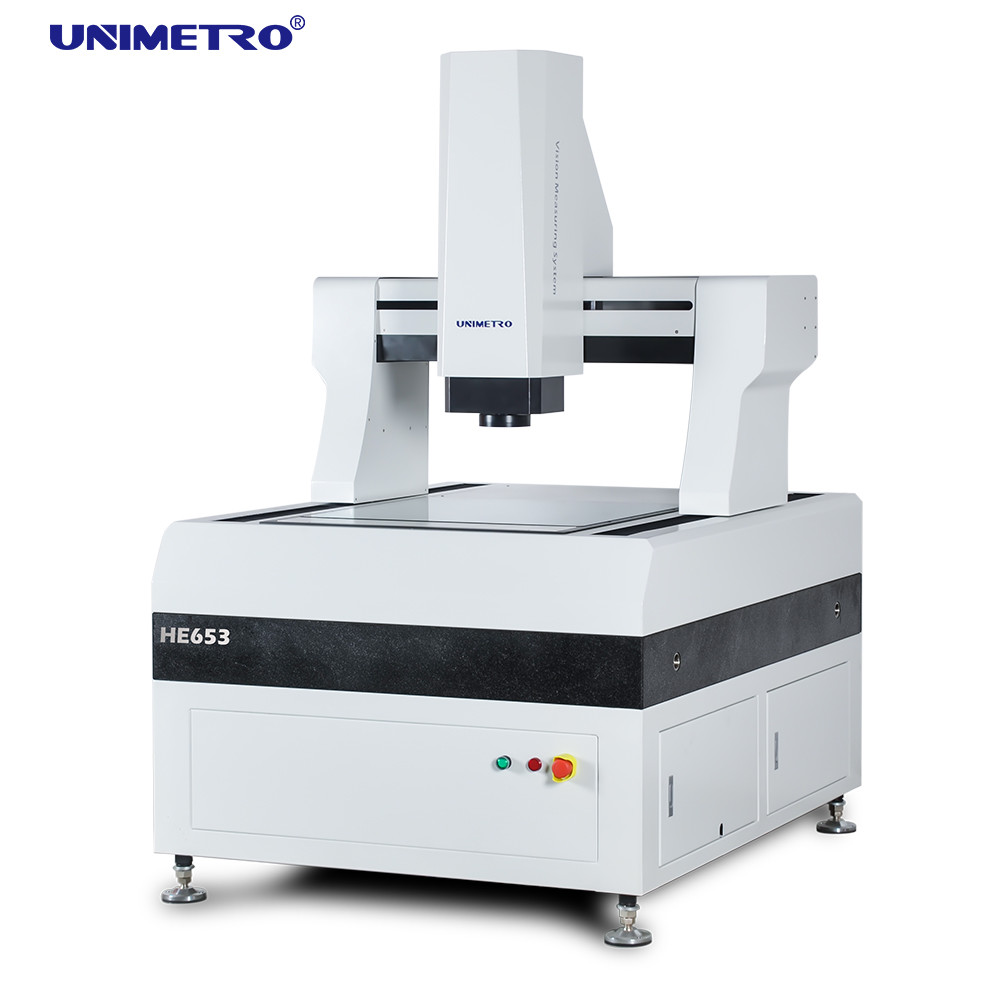

Machine vmm de mesure de vision de commande numérique par ordinateur de sonde complètement automatique de grande précision de contact grande





IL le type de grande précision systèmes de portique de série de mesure visuels combine de grande précision et le rendement élevé, offre la grande vitesse mesurant le géométrique, éléments, de différents genres de pièces. LUI que la série est très utilisée varie dedans des industries et des produits comme carte PCB, stratifié, verre de protection, modules d'affichage à cristaux liquides, et matériaux d'isolation plaqués de cuivre etc.

L'analyse par éléments finis est présentée dans le processus concevant du IL série, assure la rigidité élevée et la structure mécanique précise. La base de machine emploie le type mobile structure de pont de cadre fermé, qui est simple et offre la capacité de chargement élevée et la meilleure représentation de mouvement.





Caractéristiques

>> La structure mobile de portique et l'objet est fixée en mesurant ;
>> Contrôle en circuit fermé complètement automatique de commande numérique par ordinateur de quatre axes, mesure complètement automatique ;
>> base et poutre de granit de 000 catégories, stable et fiable ;
>> Règle discordante ouverte avec la résolution de 0,1 um, de haute précision et de bonne stabilité ;
>> Rail de guide linéaire de précision, vis de meulage de boule de catégorie et moteur servo à C.A. de Panasonic assurer la stabilité de placer l'exactitude du système de mouvement de machine ;
>> Caméra couleur de haute résolution pour répondre aux exigences de l'observation claire et de la mesure stable ;
>> le zoom 6.5x automatique continu, bourdonnement automatique précis, une correction de pixel est assez ;
>> 5 la source lumineuse de surface de la zone LED de l'anneau 8 et le parallèle programmables LED de transmission contournent le système de source lumineuse peuvent réaliser l'ajustement de niveau de l'éclat 256 intelligemment ;
>> La sonde de contact importée est configurée réaliser la mesure 3D ;
>> Le logiciel automatique de mesure de l'image Immeasuring4.2 avec des droits de propriété indépendants est fourni comme norme, qui est puissante et facile à utiliser ;





Fonction de logiciel

Avec le logiciel de mesure composé de RationalVue d'Externe-rangée, ULTRA la série est capable pour offrir la fonction de mesure du composé 2D/3d puissant ;

▶Simple et facile pour comprendre l'interface d'opération rend la mesure plus simple et efficace ;

▶Le programme automatique de mesure peut être placé pour accomplir la mesure en lots efficacement et rapidement.





Paramètres

Modèle

IL 652

HE862

HE1080

HE1210

HE1512

HE1812

X, voyage de Y (millimètres)

500*600

600*800

800*1000

1000*1200

1200*1500

1200*1800

Voyage d'axe des z (millimètres)

200 (peut être augmenté selon les conditions des clients)

Capacité de charge

approximativement 35 kilogrammes

Dimension (millimètres)

1700*1180*1750

1700*1280*1750

1900*1480*1750

2100*1680*1750

2500*1880*1750

2700*1880*1750

Poids (kilogrammes)

1500

1800

2900

3200

4400

4800

Résolution

0.5μm (0.1um pour l'option)

Caméra

appareil photo numérique de 2M HD GIGA

Zoom

rapport optique automatique professionnel de zoom de zoom : 1~10X

Rapport optique visuel

18~195X (selon les différents modèles de la caméra choisie, son rapport optique changera ; le rapport optique réel est sujet aux données mesurées)

Champ de vision

8.1~1.3mm (selon les différents plans assortis de la caméra et de la lentille, le champ visuel changera en conséquence, et le champ visuel réel est sujet aux données mesurées)

Accuracy*

μm du ≤ (3+L/200)

Illumination

Illumination programmable de surface de 5 sections LED de l'anneau 8 (40 sections sonnent la lumière, la lumière coaxiale, la lumière multi mobile d'anneau de couleur pour l'option)





L'information de l'entreprise

Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure
Machine visuelle de mesure

Notre Client&Agent

 Machine visuelle de mesure
Machine visuelle de mesure
FAQ
Machine visuelle de mesure  Q1 : Êtes-vous une usine ou une société commerciale ?
Machine visuelle de mesure  A1 : Nous sommes une usine et te donner la réponse la plus rapide en 24 heures.
Machine visuelle de mesure  Q2 : Quelle est votre société principalement dedans ?
Machine visuelle de mesure  A2 : Nous devons principalement produire la machine de mesure de vision, machine de mesure du même rang, fixturesetc de CMM&VMM.
Machine visuelle de mesure  Q3 : Comment choisir les spécifications appropriées ?
Machine visuelle de mesure  A3 : Tant que vous nous dites la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillerait de l'instrument de mesure des caractéristiques appropriées.
Machine visuelle de mesure  Q4 : Acceptez-vous le service adapté aux besoins du client ?
Machine visuelle de mesure  A4 : Soyez sûr ! Nous pouvons fournir non seulement les machines typiques, mais également les machines adaptées aux besoins du client aux besoins du client.
Machine visuelle de mesure  Q5 : Quelle est votre période de garantie ?
Machine visuelle de mesure  A5 : Notre période de garantie de produit est de 1 an. Notre qualité du produit est très stable, et nous avons
amélioré beaucoup sur quelques pièces cassables. Vous pouvez reposer assurément de notre qualité du produit.
