Systèmes de mesure de la vision manuelle complète pour l'inspection de petits lots
Décrire

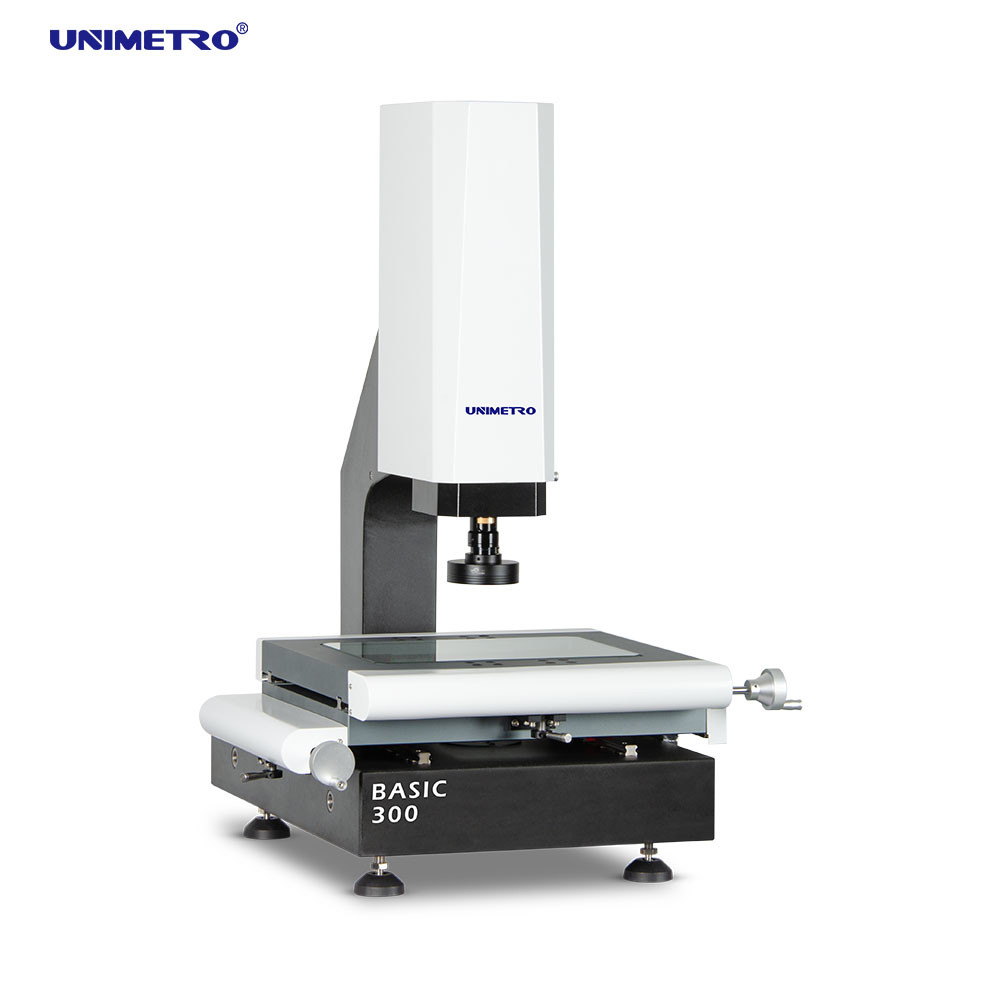

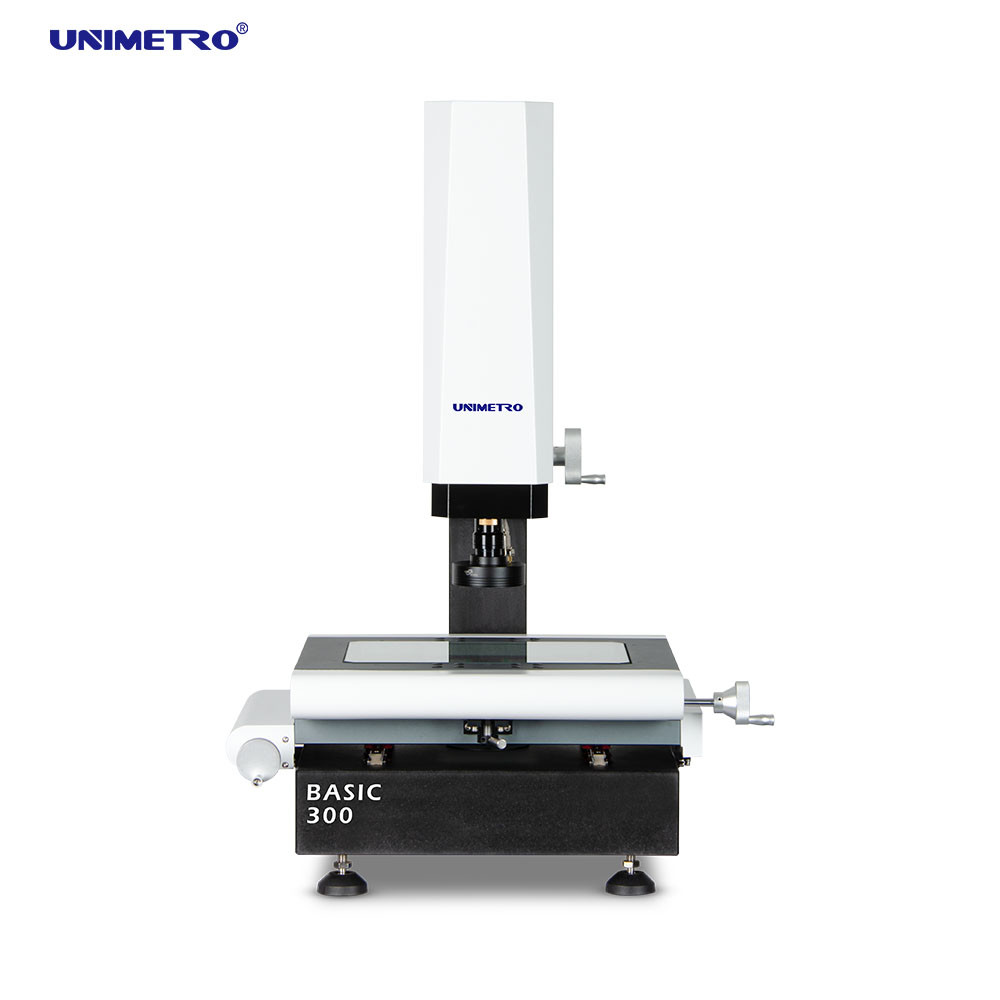

La machine de mesure de la vision de la série BASIC est conçue et développée par UNIMETRO, qui est le modèle le plus courant pour la plupart des usines de fabrication de pièces précises.Il convient à l'application de mesure de petites quantités d'échantillonsLa commande manuelle à 3 axes, avec un logiciel convivial, permet à l'opérateur de gérer l'utilisation de la machine en très peu de temps.
Paramètres
| Modèle |
Pour les produits: |
Pour les appareils électriques |
Le système de base 400 |
Pour les produits de base: |
| Dimension (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| L'écart de mesure (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Précision de mesure (μm) |
2.5+L/100 |
2.5+L/100 |
2.5+L/100 |
3+L/100 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg ou plus |
290 kg |
| L'image et la mesure |
Le CCD |
1appareil photo numérique HD de.2M pixels |
| Lentille |
0.7-4.5X lentille zoom dentée manuelle avec capteur de rétroaction du signal de traitement |
| Magnification |
18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.) |
| Le champ de vision |
8.1 à 1.3 mm |
| Distance de travail |
80 mm |
| Résolution à échelle linéaire |
0.5 μm ((0,1 μm en option) |
| Système de conduite |
Contrôle manuel des axes X, Y et Z |
| Éclairage |
Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option |
* L est la longueur de mesure ((mm), la précision mécanique de l'axe Z et la précision de la mise au point sont liées à la longueur
la surface de la pièce à usiner.
* L'agrandissement est une valeur approximative, il est lié à la dimension du moniteur et la résolution.
* champ de vision ((mm) = (diagonale*horizontale*verticale)
* L'objectif 0,5X ou 2X est disponible en option, et réaliser un grossissement d'image: 13X~86X ou 52X~344X.
Caractéristiques
◆ Contrôle des détails de qualité
1- base et colonne en granit, excellente stabilité;
2. étape de travail en aluminium, rendre le contrôle de mouvement rapide réagissant et flexible;
3. étape de travail avec traitement de surface d'oxydation dure anti rayures;
4. Standard avec guide linéaire de précision, vis à bille de meulage et servo moteur CA, etc., pour assurer la précision et la stabilité du système de mouvement;
5Le système de commande intégré, intégré avec le contrôle de mouvement, et tous les signaux de commande comme l'éclairage et la lecture de l'échelle linéaire, assure la performance de la machine est extrêmement stable.
◆Configuration haute performance
1. commande manuelle X, Y, Z à trois axes pour obtenir un positionnement précis;
2.0La règle linéaire de haute précision de 0,5 mm et la table de travail de précision assurent que la précision de la machine est ≤ 2,5 + L / 100 mm;
3. Une tige polie sans dents de haute précision et un dispositif de verrouillage rapide sont utilisés pour assurer l'erreur de retour de la table de travail dans les 2um;
4. Le CCD couleur haute résolution industrielle assure une qualité d'image claire sans distorsion et répond aux besoins d'observation claire et de mesure précise;
5. 0,7-4,5x zoom manuel avec dent avec une grande répétabilité
◆ Un logiciel de mesure efficace
1La machine de mesure de la vision de la série BASIC est compatible avec plusieurs options de logiciels de mesure puissants.peut mesurer des éléments géométriques tels que des points, cercles, lignes, angles, angles, etc., ainsi que des dimensions telles que la distance, la rondeur, la droiture, la concentricité, etc.
2. L'interface de fonctionnement simple et facile à comprendre rend la mesure plus simple et efficace;
3. saisie et comparaison de fichiers CAO, sortie facile du rapport de mesure et analyse SPC des données des résultats de mesure
◆ Évolutivité
1Plusieurs types de capteurs sans contact et de système de fixation rapide sont en option, qui peuvent satisfaire les différentes exigences de mesure de différents clients.
2.La lumière de bouton de couleur verte est disponible pour la série BASIC, ce qui rend la série plus flexible et puissante pour différentes pièces avec différents types de matériaux ou de formes,offre une application de mesure plus puissante.
3Grâce à la flexibilité d'expansion de la série BASIC, il est compatible avec la sonde tactile, les capteurs de mesure sans contact et le bras de robot, augmentant considérablement l'efficacité de mesure,
