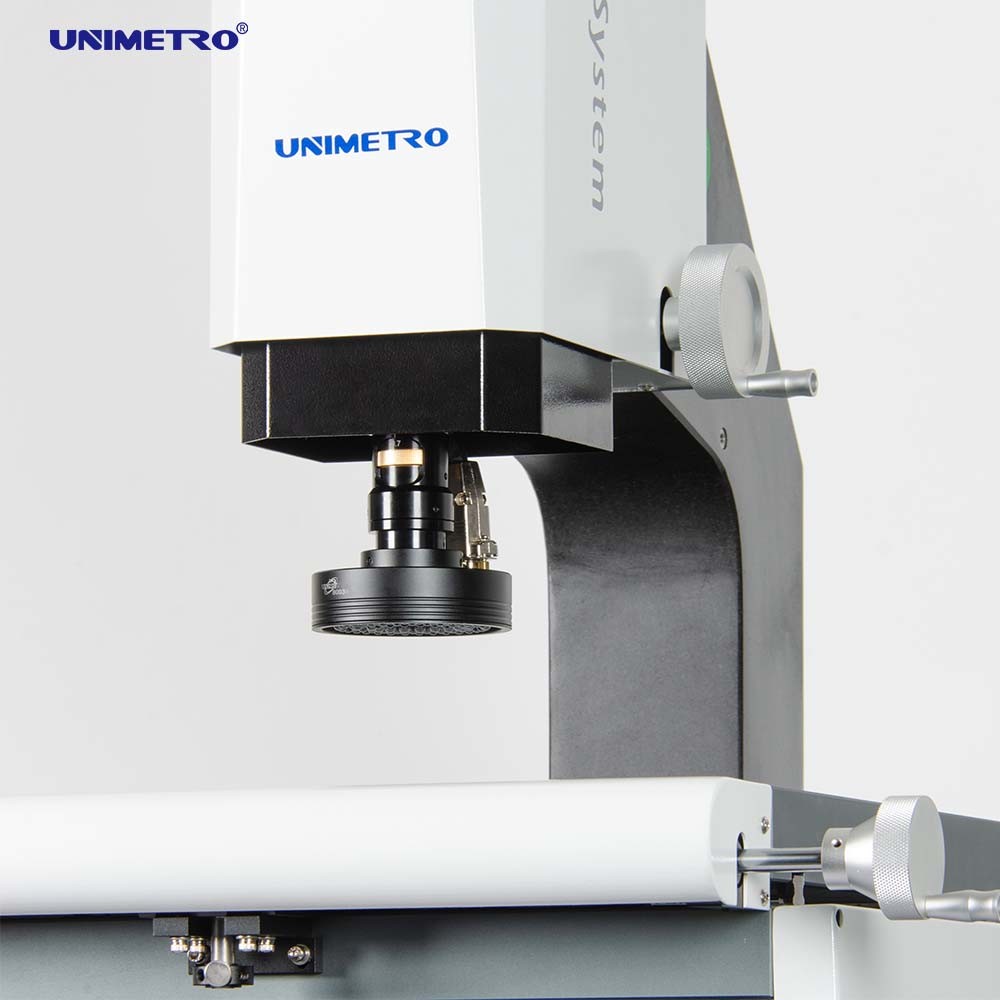

Systèmes de mesure de la vision de bonne qualité
Notre machine de mesure visuelle à LED peut être utilisée comme le montre la vidéo ci-dessous:
Paramètres
| Modèle |
Pour les produits: |
Pour les appareils électriques |
Le système de base 400 |
Pour les produits de base: |
| Dimension (mm) (L*W*H) |
550*540*930 |
600*740*980 |
700*840*980 |
800*940*980 |
| L'écart de mesure (mm) ((X*Y*Z) |
200*100*150 |
300*200*200 |
400*300*200 |
500*400*200 |
| Répétabilité (μm) |
2.5 |
2.5 |
2.5 |
3 |
| Poids (kg) |
140 kg |
190 kg |
240 kg ou plus |
290 kg |
| L'image et la mesure |
Le CCD |
1Une caméra numérique.2M pixel HD. |
| Lentille |
0.7-4.5X lentille zoom dentée manuelle avec capteur de rétroaction du signal de traitement |
| Magnification |
18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.) |
| Le champ de vision |
8.1 à 1.3 mm |
| Distance de travail |
80 mm |
| Résolution à échelle linéaire |
0.5 μm ((0,1 μm en option) |
| Système de conduite |
Contrôle manuel des axes X, Y et Z |
| Éclairage |
Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option |
L est la longueur de mesure ((mm), la précision mécanique de l'axe Z et la précision de mise au point sont liées à la surface de la pièce. ** L'agrandissement est une valeur approximative,il est lié à la dimension du moniteur et à la résolution.
Le champ de vision ((mm) = (diagonale*horizontale*verticale)
0.5X ou 2X objectif est disponible en option, et réaliser l'agrandissement de l'image: 13X ~ 86X ou 52X ~ 344X.
Je vous en prie.- Je ne sais pasmachine de mesure visuelle à LEDutilisez le puissant logiciel de fonctionnement.
Le logiciel de mesure de la vision 3D INSPECT
Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre, de fonctionnalités puissantes, permettant aux utilisateurs de réaliser des mesures rapides et précises.Le logiciel offre une interface utilisateur complète en anglais, permet également le développement de nouvelles langues
¢ Envoyer le fichier CAD et mesurer
¢ Matrice de pièces et macro-mesure
️ mise au point automatique et mesure de la hauteur
La fonction de navigation permet de localiser rapidement
¢ Fonction de mesure géométrique efficace
¢ Rapports de données multiples et fonction de sortie graphique des données
Programme d'utilisation flexible
Créer des éléments de référence
¢ Fonction de détection de bord puissante
Le support de plusieurs accessoires externes
Calcul automatique des tolérances géométriques des éléments
Mesurer rapidement et facilement une production complexe
Informations sur la société
Notre client et notre agent
| Questions fréquentes |
| Q1: Êtes-vous une usine ou une société commerciale? |
| R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures. |
| Q2: Quelle est la principale activité de votre entreprise? |
| R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc. |
| Q3: Comment choisir la spécification appropriée? |
| A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées. |
| Q4: Acceptez-vous le service personnalisé? |
| R4: Soyez assuré! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client. |
| Q5: Quelle est votre période de garantie? |
A5: Notre période de garantie de produit est de 1 an.
Vous pouvez être assuré de la qualité de notre produit. |
