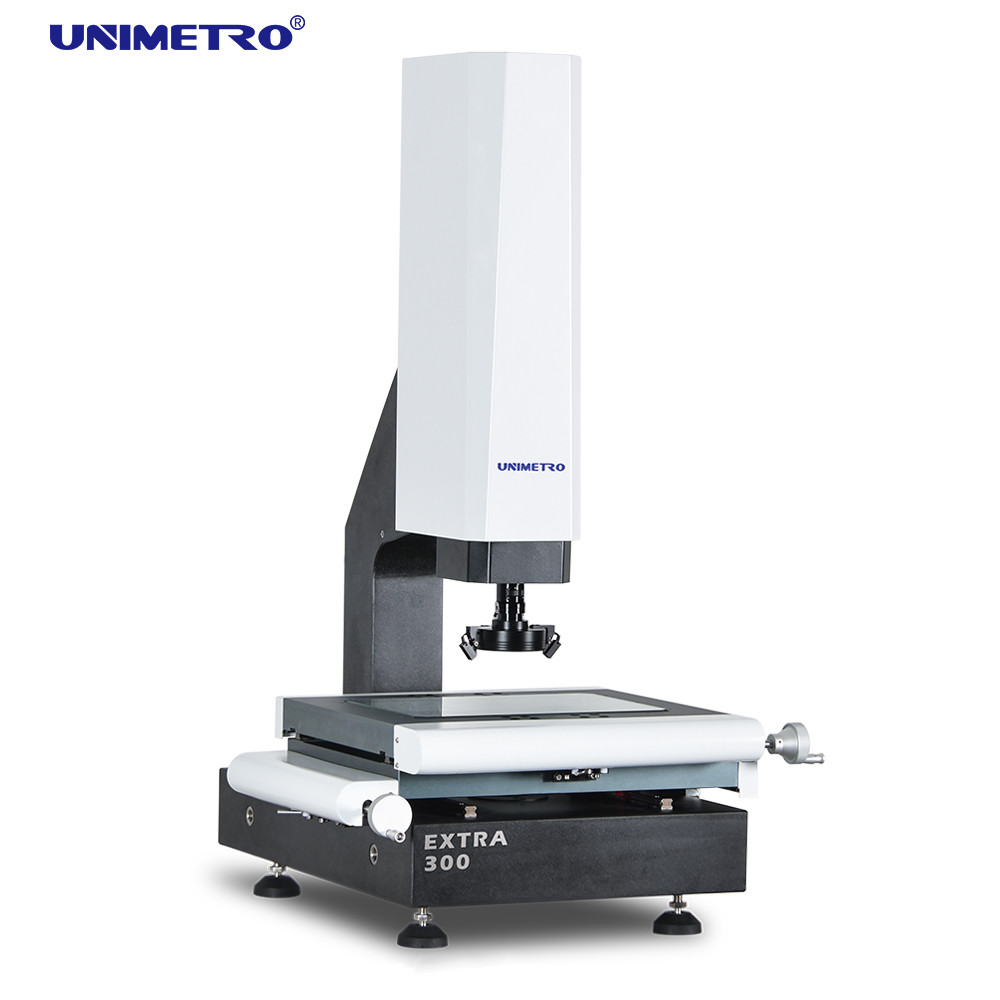

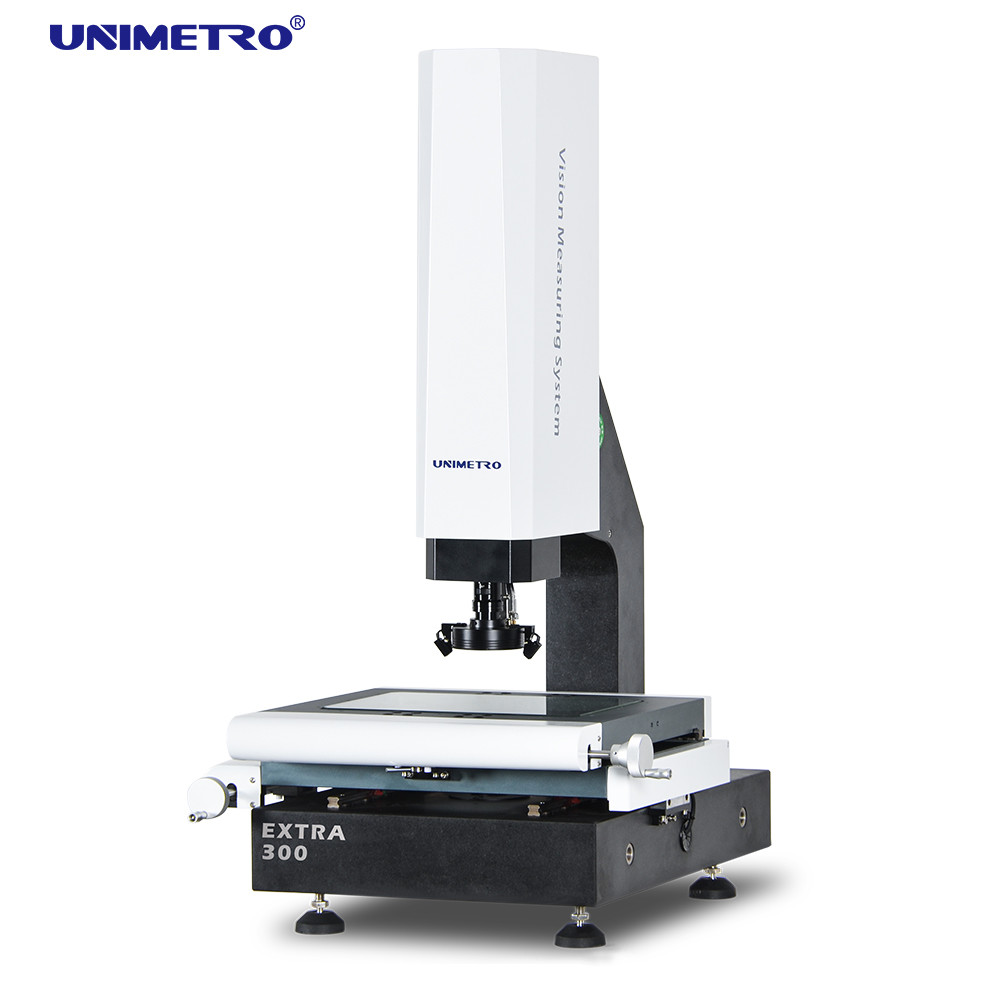

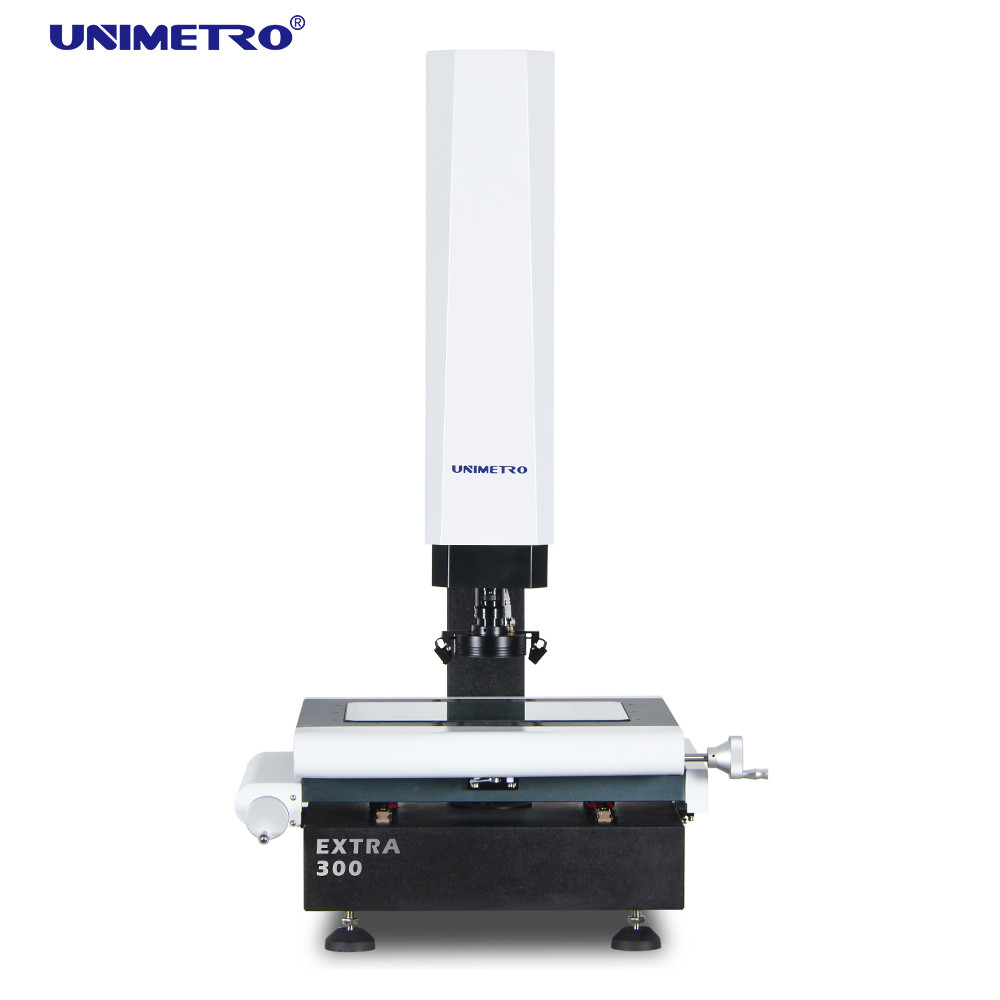

Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z

Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control
Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control
Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control Led Contour Light Fast Reacting Vision Measurement Machine Z Axis Motorized Control
Informations de base
Lieu d'origine: La Chine
Nom de marque: Unimetro
Certification: CE, ISO
Numéro de modèle: E300
Quantité de commande min: 1set
Prix: usd5460-usd6300usd/set
Détails d'emballage: cas en bois
Délai de livraison: 15days
Conditions de paiement: T/T
Capacité d'approvisionnement: 30 ensembles par mois
meilleur prix Contactez
Détail Infomation
dimension: 600*740*980mm measuring range: 300*200*200
measuring accuracy: 2.5+L/100 weight: 190kg
repeatability: 2.5μm
Mettre en évidence:

Machine de réaction rapide de mesure de vision

,

Machine de mesure de vision d'axe de Z

,

La machine de mesure de vision a motorisé le contrôle

Description de produit

Systèmes de mesure visuelle de haute précision à LED, machines de mesure de la vision lumineuse de contour







Description du produit



Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 0


Les caractéristiques de nos appareils de mesure de la vision sont les suivantes:
¢ Base et colonne en granit, excellente stabilité;
L'axe Z adopte un guide linéaire de haute précision et un système de contrôle du servo-moteur pour réaliser la mise au point automatique, éliminer l'erreur de mise au point artificielle,et améliorer la précision et la stabilité de la mesure;
¢ étape de travail en aluminium, rendre la commande de mouvement réactive et flexible;

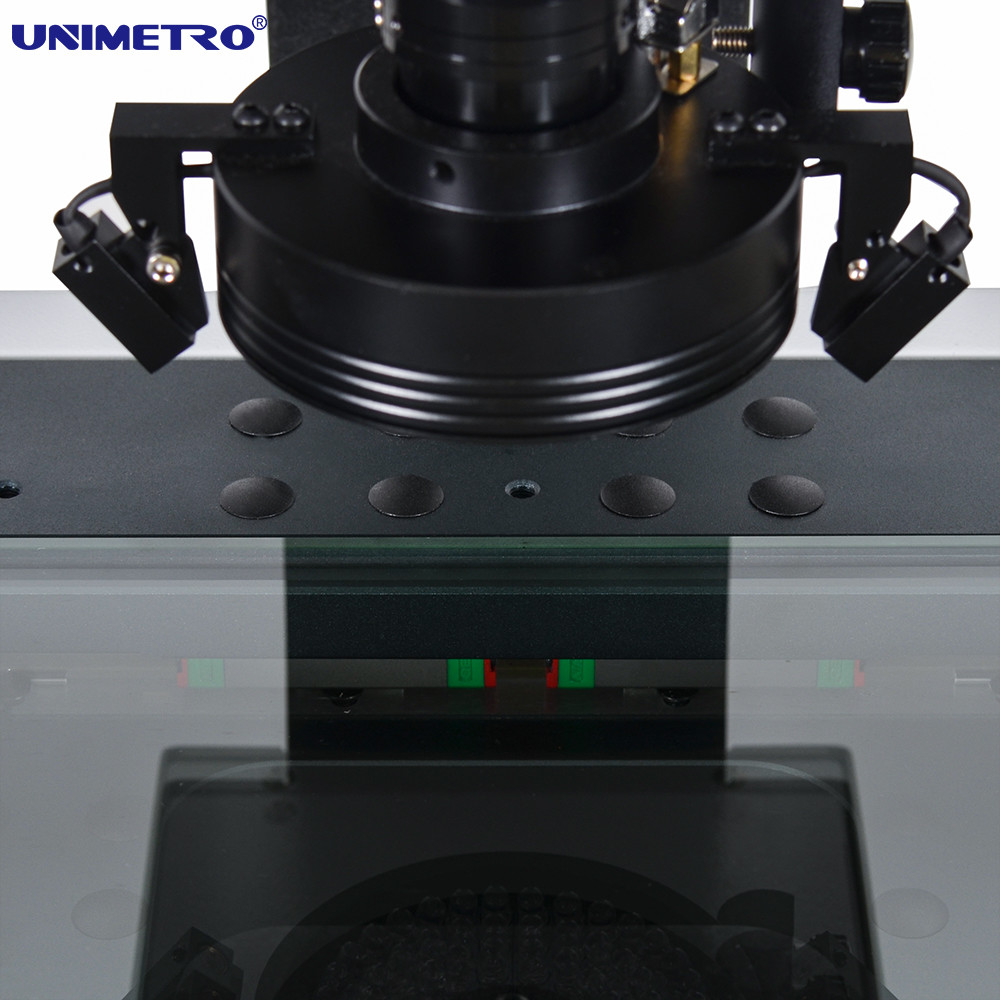

¢ source lumineuse de surface LED programmable à 3 anneaux et 4 sections, système de source lumineuse à contour LED parallèle à la transmission,et le module de réglage de la lumière intégré du logiciel peut contrôler librement la luminosité de la lumière dans 3 anneaux et 4 zones.









Configuration de l'appareil



Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 1

Les configurations de nos appareils de mesure de la vision sont les suivantes:
● échelles linéaires à résolution 0,5 μm à 3 axes
● Fonction de mise au point automatique haute performance
● Compatible avec la sonde tactile Renishaw
● Stage de travail en aluminium et anodisation dure
● 3 anneaux 8 sections LED de l'anneau de lumière de contrôle logiciel et programmable
● Contrôle par logiciel et programmable
● appareil photo numérique HD de 1,2M pixels
● Boîte de commande intégrée
● Commande motorisée de l'axe Z
● Direction de guidage linéaire HIWIN
● Générateur d'impulsions manuel pour le contrôle du mouvement de l'axe Z
● Avec indicateurs laser pour le positionnement et la mise au point auxiliaires
● Lentille zoom manuelle dentée 0,7-4,5X avec capteur de rétroaction du signal de grossissement





Caractéristiques du produit



Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 2

Nos machines de mesure de la vision peuvent ajouter une sonde pour réaliser la fonction 3D
● Facile à calibrer
● Le contact sous plusieurs angles
● Réglage rapide du système de coordonnées
● Compatible avec la gamme complète de stylis Renishaw
● Module CAD pris en charge (facultatif)
● Sortie de dessin 3D
● Compatible avec la sonde stellaire
● Mesure des dimensions en 3D
● Mesure combinée de l'image et du toucher
● Support du support de sonde (facultatif)





Paramètres

Les paramètres de nos machines de mesure de la vision sont les suivants:


Modèle EXTRA 200 EXTRA 300 Extrait 400 Extrait 500
Dimension (mm) (L*W*H) 500*540*930 600*740*980 700*840*980 800*940*980
L'écart de mesure (mm) ((X*Y*Z) 200*100*150 300*200*200 400*300*200 500*400*200
Précision de mesure (μm) 2.5+L/100 2.5+L/100 2.5+L/100 3+L/100
Répétabilité (μm) 2.5 2.5 2.5 3
Poids (kg) 140 kg 190 kg 240 kg ou plus 290 kg
L'image et la mesure Le CCD 200 mm (peut être soulevé selon les exigences des clients)
Lentille Lentille de zoom à bosse manuelle 0,7-4,5X/lentille de zoom automatique 1-10X
Magnification 18-195X (uniquement à titre de référence. Avec différentes caméras et lentilles, le grossissement sera différent.)
Le champ de vision 8.1 à 1.3 mm
Distance de travail 108 mm
Résolution à échelle linéaire 0.5 μm ((0,1 μm en option)
Système de conduite Contrôle manuel des axes X, Y, contrôle CNC en boucle fermée des axes Z et fonction AUTU FOCUS disponibles
Éclairage Programmable 4 sections LED lumière de surface d' anneau, lumière de contour LED parallèle, 8 sections LED lumière d' anneau, coaxiale, en option





Fonction du logiciel



Le logiciel UNIMETRO INSPECT3D est doté d'une interface utilisateur conviviale, facile à apprendre,
fonction puissante, permet aux utilisateurs d'obtenir des mesures rapides et précises.
Le logiciel offre une interface utilisateur complète en anglais, permet également le développement de nouvelles langues.


Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 3





●Input du fichier CAD et mesure
● Facile à calibrer
● Entrez le fichier CAO et mesurez
● Matrice de pièces et macro-mesure
● mise au point automatique et mesure de la hauteur
● La fonction de navigation permet de localiser rapidement
● Fonction de mesure géométrique puissante
● Rapports de données multiples et fonction de sortie graphique des données
● Un programme d'utilisation flexible
● Créer des éléments de référence
● Une puissante fonction de détection des bords
● Prise en charge de plusieurs accessoires externes
● Calcul automatique des tolérances géométriques des éléments
● Mesurer rapidement et facilement une production complexe





Informations sur la société


Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 4
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 5
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 6
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 7

Notre client et notre agent

Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 8
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 9
Questions fréquentes
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 10Q1: Êtes-vous une usine ou une société commerciale?
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 11R1: Nous sommes une usine et vous donnons la réponse la plus rapide en 24 heures.
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 10Q2: Quelle est la principale activité de votre entreprise?
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 11R2: Nous produisons principalement des machines de mesure Vision, des machines de mesure Coordonnées, des luminaires CMM et VMM, etc.
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 10Q3: Comment choisir la spécification appropriée?
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 11A3: Tant que vous nous indiquez la variété et la taille du produit à mesurer, notre équipe professionnelle vous conseillera d'un instrument de mesure de spécifications appropriées.
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 10Q4: Acceptez-vous le service personnalisé?
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 11R4: Soyez sûr! nous pouvons fournir non seulement des machines typiques, mais aussi des machines personnalisées selon les besoins du client.
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 10Q5: Quelle est votre période de garantie?
Lumière de contour à LED, mesure de la vision à réaction rapide, commande motorisée par axe Z 11A5: Notre période de garantie de produit est de 1 an.
Vous pouvez être assuré de la qualité de notre produit.
